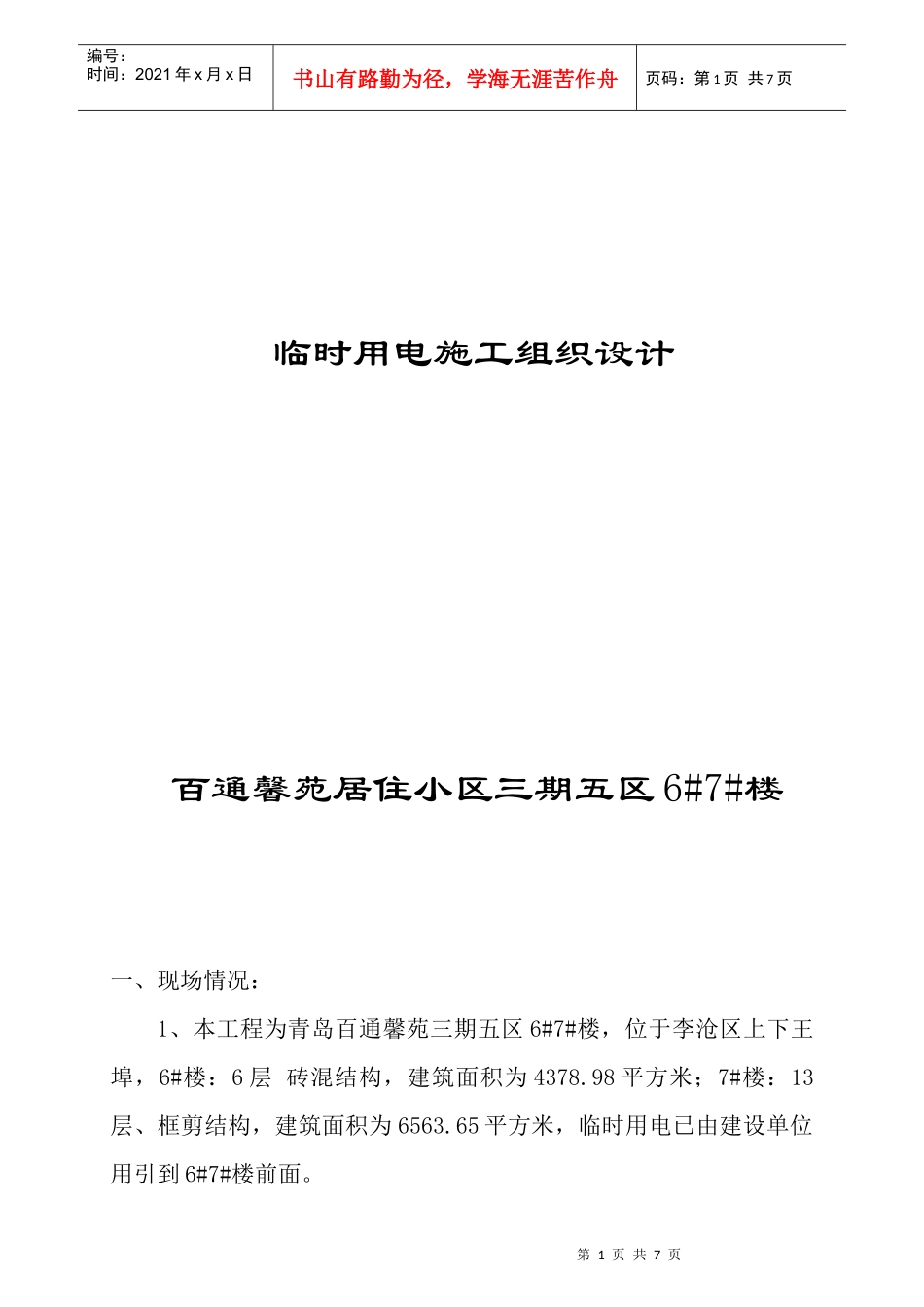

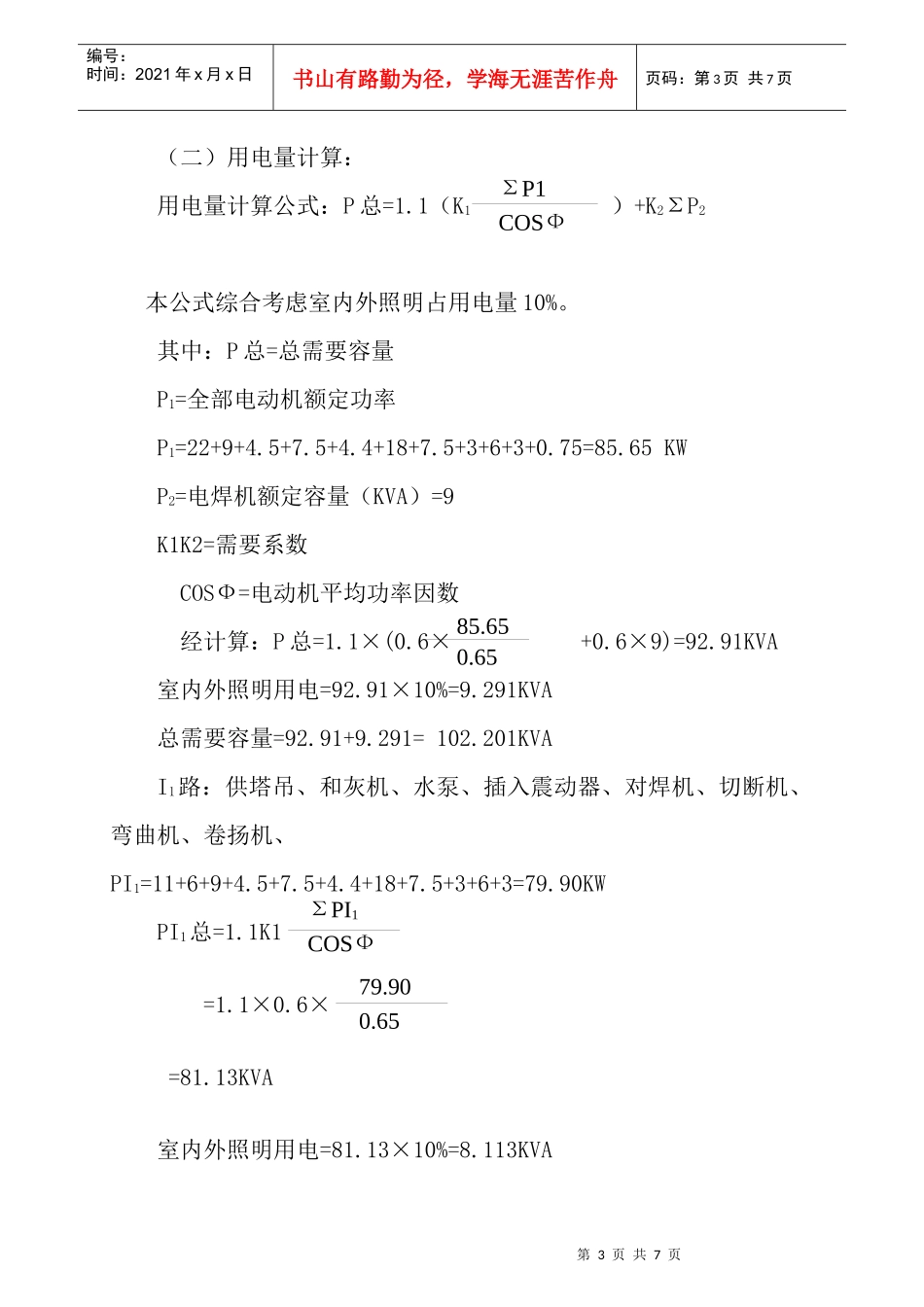

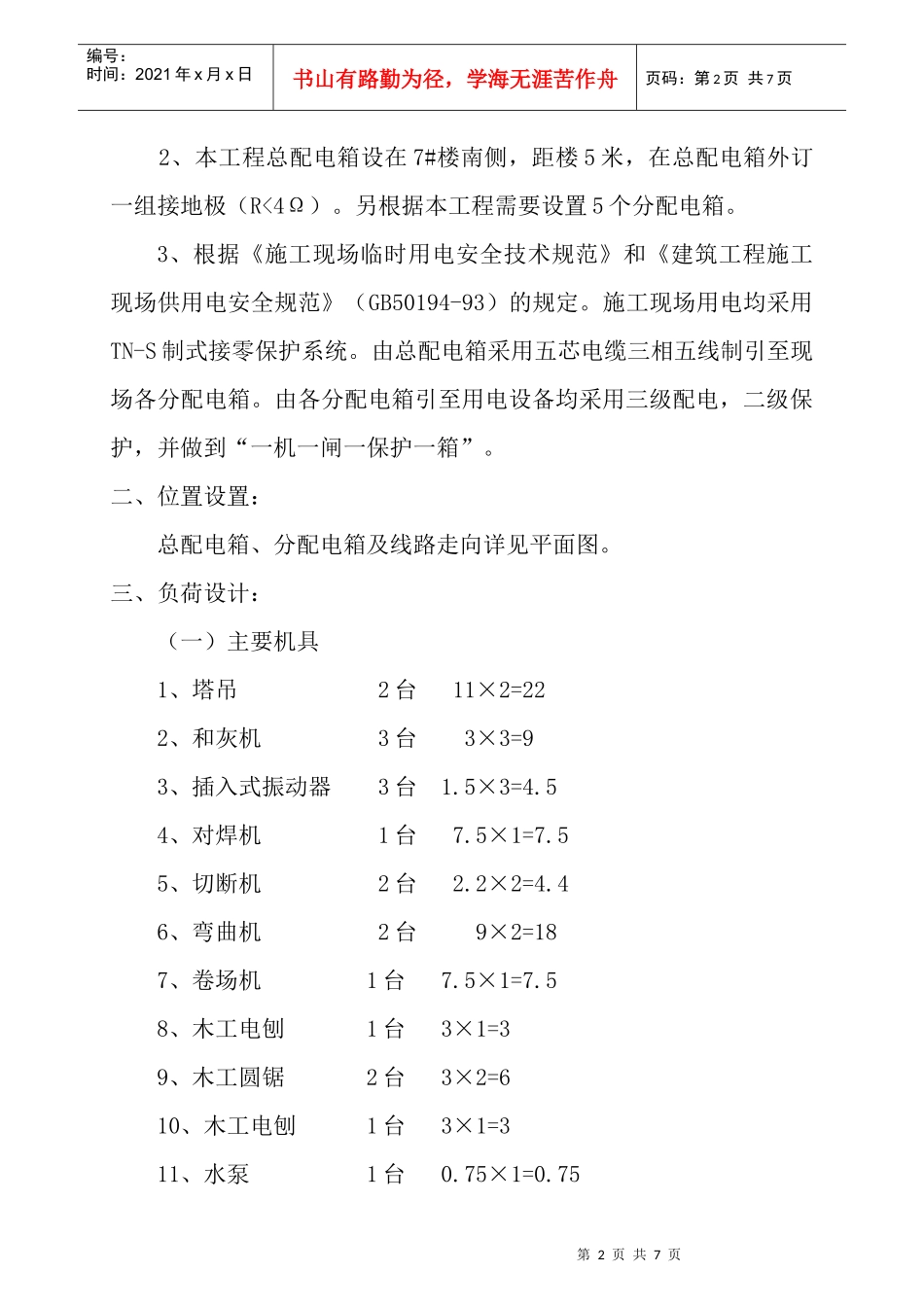

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页临时用电施工组织设计百通馨苑居住小区三期五区6#7#楼一、现场情况：1、本工程为青岛百通馨苑三期五区6#7#楼，位于李沧区上下王埠，6#楼：6层砖混结构，建筑面积为4378.98平方米；7#楼：13层、框剪结构，建筑面积为6563.65平方米，临时用电已由建设单位用引到6#7#楼前面。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页2、本工程总配电箱设在7#楼南侧，距楼5米，在总配电箱外订一组接地极（R<4Ω）。另根据本工程需要设置5个分配电箱。3、根据《施工现场临时用电安全技术规范》和《建筑工程施工现场供用电安全规范》（GB50194-93）的规定。施工现场用电均采用TN-S制式接零保护系统。由总配电箱采用五芯电缆三相五线制引至现场各分配电箱。由各分配电箱引至用电设备均采用三级配电，二级保护，并做到“一机一闸一保护一箱”。二、位置设置：总配电箱、分配电箱及线路走向详见平面图。三、负荷设计：（一）主要机具1、塔吊2台11×2=222、和灰机3台3×3=93、插入式振动器3台1.5×3=4.54、对焊机1台7.5×1=7.55、切断机2台2.2×2=4.46、弯曲机2台9×2=187、卷场机1台7.5×1=7.58、木工电刨1台3×1=39、木工圆锯2台3×2=610、木工电刨1台3×1=311、水泵1台0.75×1=0.75第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页（二）用电量计算：用电量计算公式：P总=1.1（K1）+K2ΣP2本公式综合考虑室内外照明占用电量10%。其中：P总=总需要容量P1=全部电动机额定功率P1=22+9+4.5+7.5+4.4+18+7.5+3+6+3+0.75=85.65KWP2=电焊机额定容量（KVA）=9K1K2=需要系数COSФ=电动机平均功率因数经计算：P总=1.1×(0.6×+0.6×9)=92.91KVA室内外照明用电=92.91×10%=9.291KVA总需要容量=92.91+9.291=102.201KVAI1路：供塔吊、和灰机、水泵、插入震动器、对焊机、切断机、弯曲机、卷扬机、PI1=11+6+9+4.5+7.5+4.4+18+7.5+3+6+3=79.90KWPI1总=1.1K1=1.1×0.6×=81.13KVA室内外照明用电=81.13×10%=8.113KVAΣP1COSФ85.650.65ΣPI1COSФ79.900.65第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页总用电容量PI1总：81.13+8.113=89.24KVAI2路：供塔吊、和灰机PI2=11+3=14.0KWPI2总=1.1(K1+K2ΣP2)=1.1(0.7+0.6×9)=22.53KVA室内外照明用电=22.53×10%=2.253KVAPI2总=22.53+2.253=24.783KVA四、现场用电导线截获面计算及其选择计算公式：I线=式中：I线=电流值（A）U线=线路工作电压值COSФ=功率因数一般取0.65总路：I线===208.592A选用：XQ23×35+2×16I1路=ΣPI2COSФ14.00.65KP3·U线·COSФ89.24×10003×380×0.6589240427.8281.13×10003×380×0.6581130427.82第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页==189.64A选用：XQ23×25+2×16I2路===52.66A选用XQ23×16+2×10五、现场安全用电技术防护措施和电气防火措施：1、配电线路：1.1、供用电所使用的橡胶电缆应具有合格证，符合国家标准有的关规定。1.2、供电电缆应穿PVC管埋地，并沿直线敷设，其表面距地面距离不小于0.2米。1.3、配电线保护零线用重复接地，接地电阻不应大于10Ω。保护零线应采用焊、压接、螺栓连接或其他可靠方法连接，严禁缠绕或钩挂。1.4、接至电气设备的工作零线和保护线必须分开，保护零线上严禁装设开关和熔断器。电器设备的保护十分零线应并联接地，严禁串联接地。2、临时用电管理措施2.1、加强施工用电管理，对施工人员进行安全用电教育。22530427.8222.53×10003×380×0.65第6页共7页第5页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共7页2.2、现场各种电气设备未经检查合格不准使用，使用中的电气设备应保持正常的工作状态，严禁带故障运行。2.3、露天使用的电气设备搭设雨防罩，凡被雨淋、水淹的电气设备应进行必要的干燥处理，经检测绝缘合格后方可使用。2.4、配电箱必须坚固、完整、严密并加锁，箱门上涂红...
