SMA-13施工交底VIP专享VIP免费

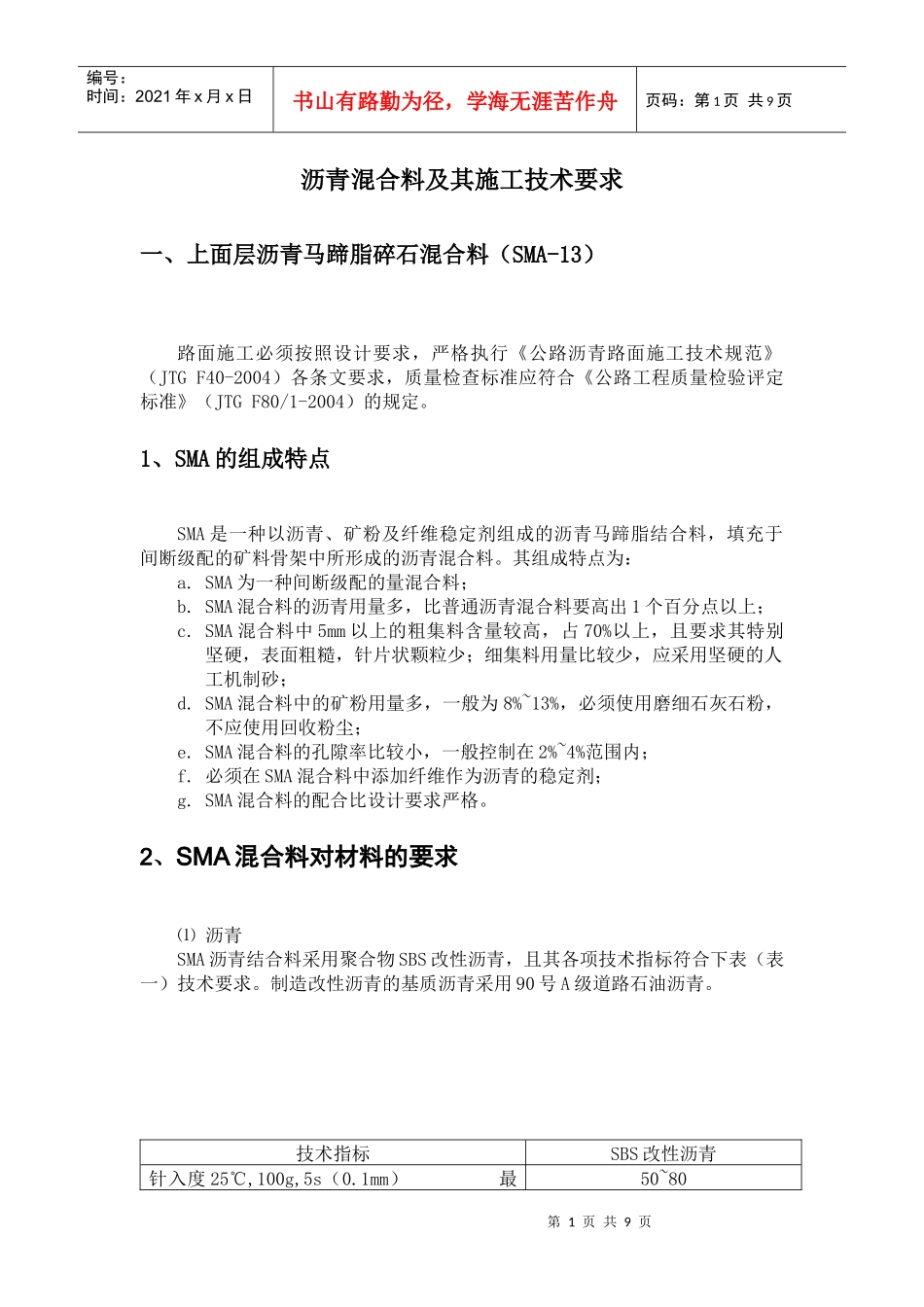

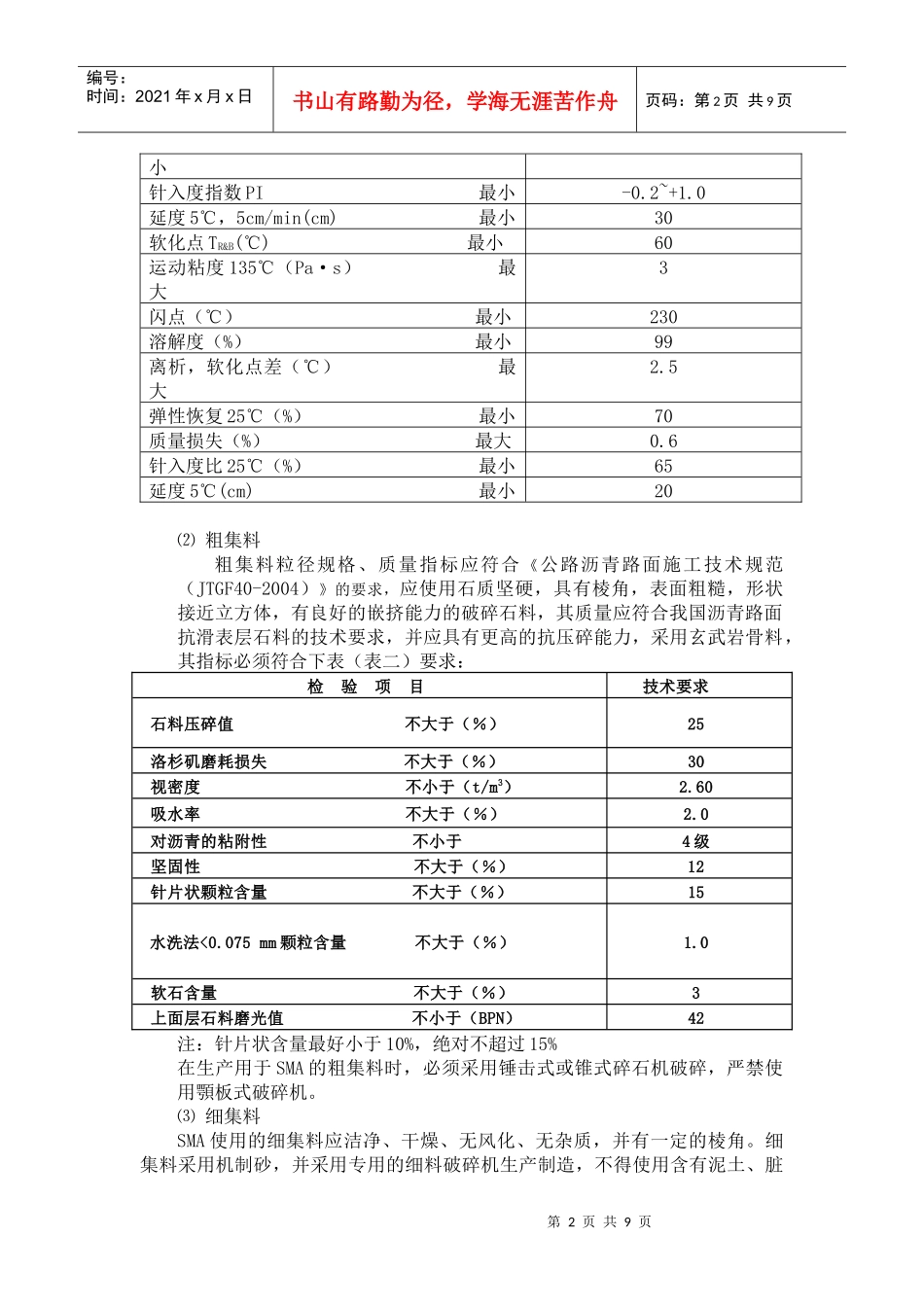

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页沥青混合料及其施工技术要求一、上面层沥青马蹄脂碎石混合料（SMA-13）路面施工必须按照设计要求，严格执行《公路沥青路面施工技术规范》（JTGF40-2004）各条文要求，质量检查标准应符合《公路工程质量检验评定标准》（JTGF80/1-2004）的规定。1、SMA的组成特点SMA是一种以沥青、矿粉及纤维稳定剂组成的沥青马蹄脂结合料，填充于间断级配的矿料骨架中所形成的沥青混合料。其组成特点为：a.SMA为一种间断级配的量混合料；b.SMA混合料的沥青用量多，比普通沥青混合料要高出1个百分点以上；c.SMA混合料中5mm以上的粗集料含量较高，占70%以上，且要求其特别坚硬，表面粗糙，针片状颗粒少；细集料用量比较少，应采用坚硬的人工机制砂；d.SMA混合料中的矿粉用量多，一般为8%~13%，必须使用磨细石灰石粉，不应使用回收粉尘；e.SMA混合料的孔隙率比较小，一般控制在2%~4%范围内；f.必须在SMA混合料中添加纤维作为沥青的稳定剂；g.SMA混合料的配合比设计要求严格。2、SMA混合料对材料的要求⑴沥青SMA沥青结合料采用聚合物SBS改性沥青，且其各项技术指标符合下表（表一）技术要求。制造改性沥青的基质沥青采用90号A级道路石油沥青。技术指标SBS改性沥青针入度25℃,100g,5s（0.1mm）最50~80第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页小针入度指数PI最小-0.2~+1.0延度5℃，5cm/min(cm)最小30软化点TR&B(℃)最小60运动粘度135℃（Pa·s）最大3闪点（℃）最小230溶解度（%）最小99离析，软化点差（℃）最大2.5弹性恢复25℃（%）最小70质量损失（%）最大0.6针入度比25℃（%）最小65延度5℃(cm)最小20⑵粗集料粗集料粒径规格、质量指标应符合《公路沥青路面施工技术规范（JTGF40-2004）》的要求，应使用石质坚硬，具有棱角，表面粗糙，形状接近立方体，有良好的嵌挤能力的破碎石料，其质量应符合我国沥青路面抗滑表层石料的技术要求，并应具有更高的抗压碎能力，采用玄武岩骨料，其指标必须符合下表（表二）要求：检验项目技术要求石料压碎值不大于（％）25洛杉矶磨耗损失不大于（％）30视密度不小于（t/m3）2.60吸水率不大于（％）2.0对沥青的粘附性不小于4级坚固性不大于（％）12针片状颗粒含量不大于（％）15水洗法<0.075mm颗粒含量不大于（％）1.0软石含量不大于（％）3上面层石料磨光值不小于（BPN）42注：针片状含量最好小于10%，绝对不超过15%在生产用于SMA的粗集料时，必须采用锤击式或锥式碎石机破碎，严禁使用顎板式破碎机。⑶细集料SMA使用的细集料应洁净、干燥、无风化、无杂质，并有一定的棱角。细集料采用机制砂，并采用专用的细料破碎机生产制造，不得使用含有泥土、脏第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页物的废石屑。细集料的规格及质量要求应符合下表（表三）要求：指标标准视密度不小于（g/cm3）2.5砂当量不小于（%）60细集料棱角性不大于（%）30小于0.075mm质量百分率不大于（%）3坚固性（>0.3mm）不小于（%）12⑷填料填料必须采用由石灰石或岩浆岩中的强基性岩石等憎水性石料经磨细的矿粉。矿粉必须保持干燥，能从矿粉仓中自由流出，严禁使用粉煤灰和回收粉尘作为SMA混合料的填料。其质量要求符合下表（表四）要求：指标技术要求视密度不小于（t/m3）2.50含水量不大于（%）1粒度范围（%）<0.6mm（%）100<0.15mm（%）90～100<0.075mm（%）75～100外观无团粒结块亲水系数<1⑸纤维稳定剂采用木质纤维作为稳定剂，并采用颗粒状纤维，必须确认纤维颗粒在理清混合料拌合过程能均匀地分散开。纤维稳定剂的掺加比例按理清混合料总量的百分率计算，掺加量宜为0.3%~0.4%,具体技术要求见下表（表五）：试验项目质量标准筛分析：方法A：冲气筛分析纤维长度（mm）通过0.15mm筛（%）方法B；普通筛分析纤维长度（mm）通过0.85mm筛（%）通过0.425mm筛（%）通过0.106mm筛（%）<670土l0<685土1065土1030土l0灰分含量（%）18土5，无挥发物PH值7.5土1.0吸油率纤维质量的（5.0土1.0）倍含水率（%）<5...
