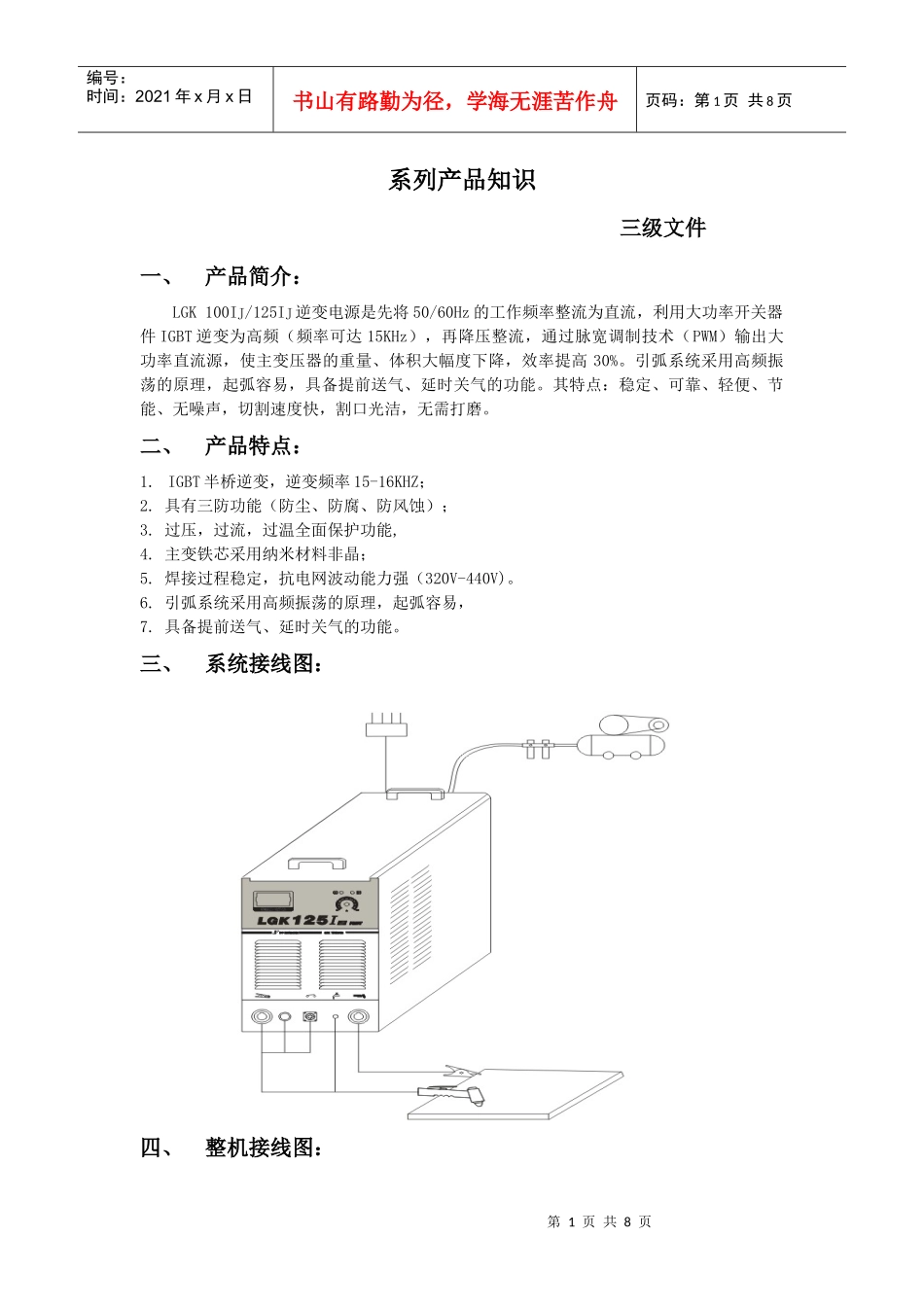

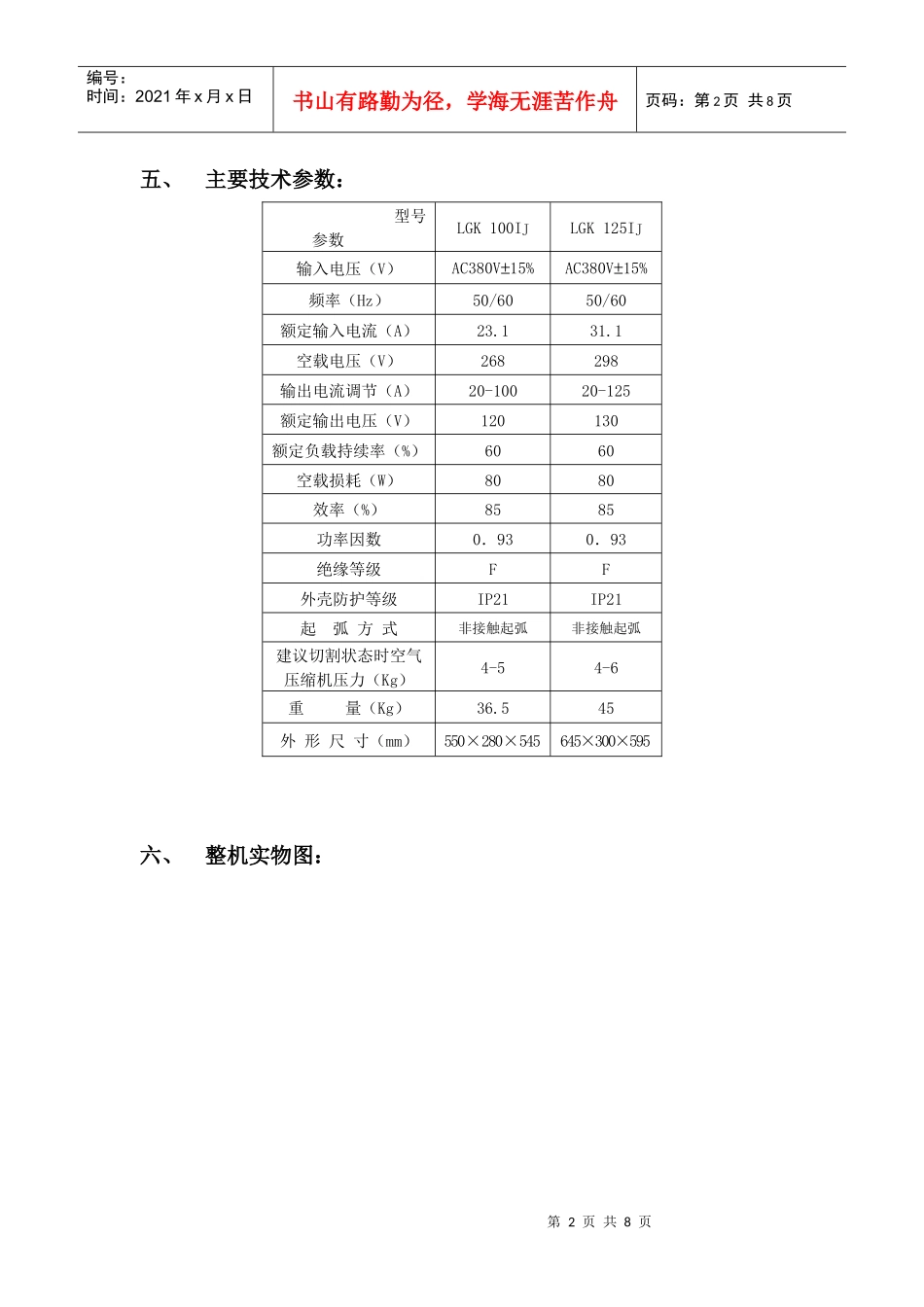

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页系列产品知识三级文件一、产品简介：LGK100IJ/125IJ逆变电源是先将50/60Hz的工作频率整流为直流，利用大功率开关器件IGBT逆变为高频（频率可达15KHz），再降压整流，通过脉宽调制技术（PWM）输出大功率直流源，使主变压器的重量、体积大幅度下降，效率提高30%。引弧系统采用高频振荡的原理，起弧容易，具备提前送气、延时关气的功能。其特点：稳定、可靠、轻便、节能、无噪声，切割速度快，割口光洁，无需打磨。二、产品特点：1.IGBT半桥逆变，逆变频率15-16KHZ；2.具有三防功能（防尘、防腐、防风蚀）；3.过压，过流，过温全面保护功能,4.主变铁芯采用纳米材料非晶；5.焊接过程稳定，抗电网波动能力强（320V-440V)。6.引弧系统采用高频振荡的原理，起弧容易，7.具备提前送气、延时关气的功能。三、系统接线图：四、整机接线图：第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页五、主要技术参数：型号参数LGK100IJLGK125IJ输入电压（V）AC380V±15%AC380V±15%频率（Hz）50/6050/60额定输入电流（A）23.131.1空载电压（V）268298输出电流调节（A）20-10020-125额定输出电压（V）120130额定负载持续率（%）6060空载损耗（W）8080效率（%）8585功率因数0．930．93绝缘等级FF外壳防护等级IP21IP21起弧方式非接触起弧非接触起弧建议切割状态时空气压缩机压力（Kg）4-54-6重量（Kg）36.545外形尺寸（mm）550×280×545645×300×595六、整机实物图：第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页序号部品名序号部品名1过热异常指示灯18维弧电流检测2过流异常指示灯19压力开关3电流给定调节20电磁阀4维弧输出端21整流模块吸收板5正极输出端22P型整流模块6气电一体输出端23N型整流模块7航空插座24主变8电流表头显示25电抗器9风机26引弧器10三相整流器27空气开关11高频吸收电容（60UF/700V）28一次整流滤波电感12逆变板29滤波板13IGBT吸收板（PH-89-A）30高频板第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页14热敏开关31风机板15隔直电容（16UF/400）32变压器16电流互感器33主控板17霍尔34手开关隔离板七、线路板插线图：第6页共8页第5页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共8页第7页共8页第6页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共8页工频供电风机电源380V电源输入第8页共8页第7页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共8页八、主要元器件参数:机型项目LGK100LGK125IJIGBTFF100R12KS4FF150R12KS4整流模块DH2F100AN6S(装在上面)DH2F150AN6S(装在上面)整流模块DH2F100AP6S(装在下面)DH2F150AP6S(装在下面)三相整流桥100A/1400V100A/1400V主变超微晶105*60*30（22：22）超微晶120*60*30（18:20）工频变压器输入:220V/380V,输出:双15V单9V/36V/27V输入:220V/380V,输出:8V/36V/27/双15V风机200型,220V,200FZY2-D反向200型，AC380V,霍耳100/4V200/4V给定电位器2W1K2W1K电磁阀AC36V.VZ-05(0-0.8MPA)AC36V.VZ-05(0-0.8MPA)电流互感器HS5186/02T38*22*15T=300HS5186/02T38*22*15T=300一次整流滤波电抗器2个"L"，65*42（15）二次整流滤波电抗器“口”型，150*47-20N=68“口”型，150*47-20N=68九、装配图及清单：(见说明书)十、推荐参数：(见说明书)客服部更新日期:
