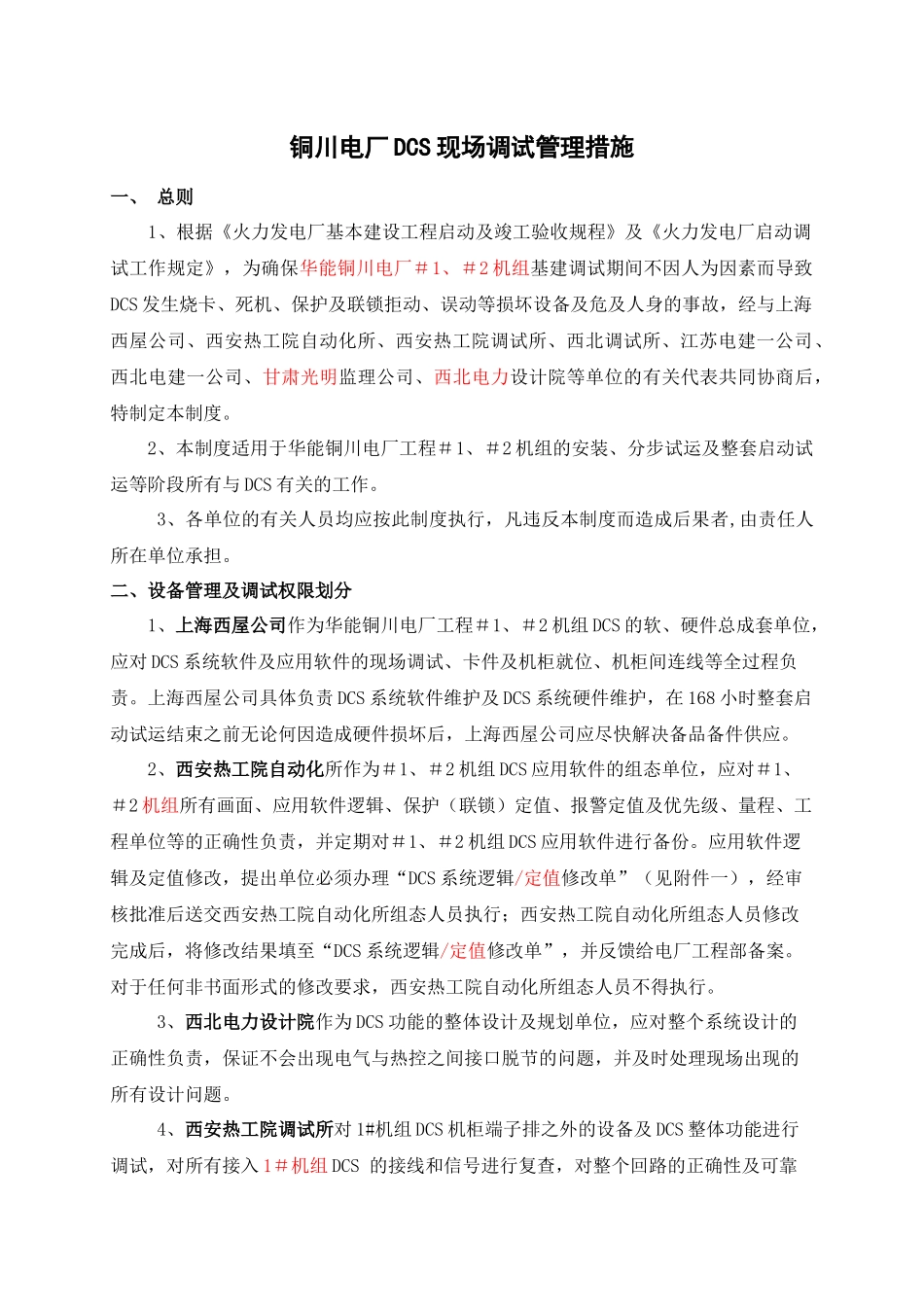

DCS现场调试管理措施会议纪要华能铜川电厂二○○七年六月铜川电厂DCS现场调试管理措施一、总则1、根据《火力发电厂基本建设工程启动及竣工验收规程》及《火力发电厂启动调试工作规定》，为确保华能铜川电厂＃1、＃2机组基建调试期间不因人为因素而导致DCS发生烧卡、死机、保护及联锁拒动、误动等损坏设备及危及人身的事故，经与上海西屋公司、西安热工院自动化所、西安热工院调试所、西北调试所、江苏电建一公司、西北电建一公司、甘肃光明监理公司、西北电力设计院等单位的有关代表共同协商后，特制定本制度。2、本制度适用于华能铜川电厂工程＃1、＃2机组的安装、分步试运及整套启动试运等阶段所有与DCS有关的工作。3、各单位的有关人员均应按此制度执行，凡违反本制度而造成后果者,由责任人所在单位承担。二、设备管理及调试权限划分1、上海西屋公司作为华能铜川电厂工程＃1、＃2机组DCS的软、硬件总成套单位，应对DCS系统软件及应用软件的现场调试、卡件及机柜就位、机柜间连线等全过程负责。上海西屋公司具体负责DCS系统软件维护及DCS系统硬件维护，在168小时整套启动试运结束之前无论何因造成硬件损坏后，上海西屋公司应尽快解决备品备件供应。2、西安热工院自动化所作为＃1、＃2机组DCS应用软件的组态单位，应对＃1、＃2机组所有画面、应用软件逻辑、保护（联锁）定值、报警定值及优先级、量程、工程单位等的正确性负责，并定期对＃1、＃2机组DCS应用软件进行备份。应用软件逻辑及定值修改，提出单位必须办理“DCS系统逻辑/定值修改单”（见附件一），经审核批准后送交西安热工院自动化所组态人员执行；西安热工院自动化所组态人员修改完成后，将修改结果填至“DCS系统逻辑/定值修改单”，并反馈给电厂工程部备案。对于任何非书面形式的修改要求，西安热工院自动化所组态人员不得执行。3、西北电力设计院作为DCS功能的整体设计及规划单位，应对整个系统设计的正确性负责，保证不会出现电气与热控之间接口脱节的问题，并及时处理现场出现的所有设计问题。4、西安热工院调试所对1#机组DCS机柜端子排之外的设备及DCS整体功能进行调试，对所有接入1＃机组DCS的接线和信号进行复查，对整个回路的正确性及可靠性负责。为确保配线正确无误，对发现的不正确接线必须书面通知江苏电建一公司修改。为确保DCS系统安全，对调试中发现的不完善的逻辑回路或定值，按“DCS系统逻辑/定值修改单”提出申请，经批准后由西安热工院组态人员修改。调试所人员可以对CCS各调节参数进行修改；处理缺陷或做试验时，可以对有关的模拟量及开关量点进行强制或对逻辑回路进行检查，并认真做好记录。调试所人员在确认卡件接线正确，具备上卡条件后可联系上海西屋公司人员上卡。5、西北调试所对2#机组DCS机柜端子排之外的设备及DCS整体功能进行调试，对所有接入2＃机组DCS的接线和信号进行复查，对整个回路的正确性及可靠性负责。为确保配线正确无误，对发现的不正确接线必须书面通知西北电建一公司修改。为确保DCS系统安全，对调试中发现的不完善的逻辑回路或定值，按“DCS系统逻辑/定值修改单”提出申请，经批准后由西安热工院组态人员修改。调试所人员可以对CCS各调节参数进行修改；处理缺陷或做试验时，可以对有关的模拟量及开关量点进行强制或对逻辑回路进行检查，并认真做好记录。调试所人员在确认卡件接线正确，具备上卡条件后可联系上海西屋公司人员上卡。6、江苏电建一公司负责1#机组DCS硬件及系统构成的施工，对DCS的接地电阻、机柜与底座的绝缘、网络线的施工及机柜内所有设备的安全负责。负责所有接线的查线工作和现场信号的核对工作，对接线和信号的正确性和可靠性负责。对调试中发现的接线错误负责修改，对DCS的所有设备进行代保管。对接入DCS的所有信号线，应确保其未串入强电，卡件就位前，应确保所有相关的屏蔽线及冷端补偿盒等施工完毕，屏蔽线未发生断线、虚接等现象。同时安装单位须做好与其它厂家现场服务人员的配合工作，严禁推诿扯皮。7、西北电建一公司负责2#机组DCS硬件及系统构成的施工，对DCS的接地电阻、机柜与底座的绝缘、网络线的施工及机柜内所有设备的安全负责。负责所有...
