A厂房涂装线基坑支护土方开挖施工方案(已修改)VIP免费

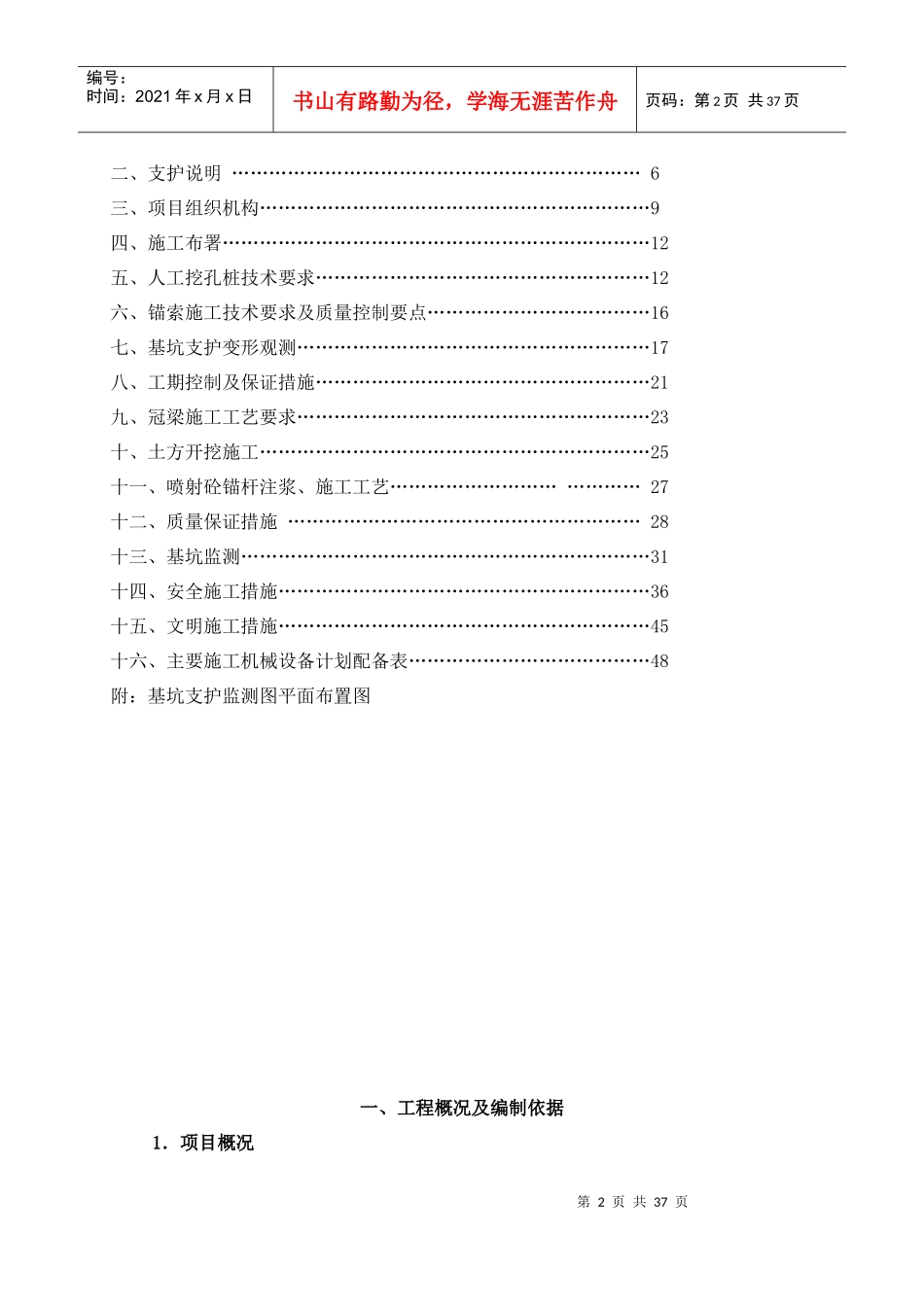

第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共37页咸阳川庆鑫源工程技术有限公司生产基地项目A厂房基坑支护土方开挖安全专项施工方案编制人：审核人：批准人：陕西精华建筑工程有限公司川庆鑫源生产基地项目A厂房基坑项目部二一六年一月〇目录一、工程概况及编制依据………………………………………………2第2页共37页第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共37页二、支护说明…………………………………………………………6三、项目组织机构………………………………………………………9四、施工布署……………………………………………………………12五、人工挖孔桩技术要求………………………………………………12六、锚索施工技术要求及质量控制要点………………………………16七、基坑支护变形观测…………………………………………………17八、工期控制及保证措施………………………………………………21九、冠梁施工工艺要求…………………………………………………23十、土方开挖施工………………………………………………………25十一、喷射砼锚杆注浆、施工工艺…………………………………27十二、质量保证措施…………………………………………………28十三、基坑监测…………………………………………………………31十四、安全施工措施……………………………………………………36十五、文明施工措施……………………………………………………45十六、主要施工机械设备计划配备表…………………………………48附：基坑支护监测图平面布置图一、工程概况及编制依据1．项目概况第3页共37页第2页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共37页本工程为咸阳川庆鑫源工程技术有限公司生产基地项目，位于咸阳市秦汉新区朝阳六路以东，兰池三路以南，咸铜铁路以北区域。本工程由陕西省建筑设计研究院有限责任公司设计。北侧基坑采用人工挖孔灌注桩和锚索支护，人工挖孔灌注桩桩径D1200与D900相间分布，桩芯砼标号为C25，桩间距为1850，D900桩间距1900，单排，桩的实际长度16.50m，桩顶设置冠梁，D1200桩对应冠梁尺寸600×1200（h×b），D900桩对应冠梁尺寸600×1000（h×b），不同截面冠梁连接处以45°角相连。砼标号C25，要求桩主筋入冠梁550。南侧基坑采用人工挖孔灌注桩和锚索支护，人工挖孔灌注桩桩径D1200，桩芯砼标号为C25，桩间距为1875，桩顶设置冠梁，冠梁尺寸600×1200（h×b），砼标号C25，要求桩主筋入冠梁550。2．工程地质概况根据中国有色金属工业西安勘察设计研究院提供的《咸阳川庆鑫源生产基地项目A厂房拟建场地岩土工程详细勘察报告书》，与基坑有关的地层野外分布及特征自上而下依次描述如下：(1)人工填土(Qml)①：褐红，局部褐灰、灰黑色，组成物主要为粘性土，局部地段含植物根茎及建筑、生活垃圾。稍湿，松散状态，未完成自重固结。(2)新近冲积粉质粘土(Q4al)②：灰黑色，含有机质和植物根茎，稍具腥臭味。捻面光滑，干强度及韧性中等，摇震反应无。湿~饱和，软塑~可塑状态。(3)第四系冲洪积(Q4al+pl)层(4)粉质粘土③：灰黄色，略具网纹状结构，局部地段为褐灰色，含铁锰质结合。捻面光滑，干强度及韧性中等，摇震反应无。稍湿~湿，可塑~软塑状态。(5)粘土④：褐黄、褐红色，具网纹状结构。捻面光滑，干强度中等偏高韧性中等，摇震反应无。稍湿，硬塑~坚塑状态。(6)第四系残积(Q4el)粘土⑤：褐红色，由下伏基岩风化残积而成，可辨原岩结构。捻面光滑，干强度中等偏高，韧性中等，稍湿，可塑~硬塑。(7)第三系强风化（γ3）泥质粉砂岩（E）⑥：褐灰色，主要矿物成分为长石、粘土矿物等，大部分矿物已风化变质，粉细粒结构，薄~中层状构造，泥质胶结。为极软岩，岩体较完整，岩体基本质量等级为V级。岩芯主要呈短柱状，次为长柱状，含少量岩块。以上各地层的分布情况详见“工程地质柱状图”。地下水勘察期间对钻孔内地下水位进行了测量，根据测量结果结合含水层的性质与赋存条件，场地地下水主要为上层滞水，赋存于人工填土①及新近冲积粉...
