HDMI的施工要领及相关注意事项VIP免费

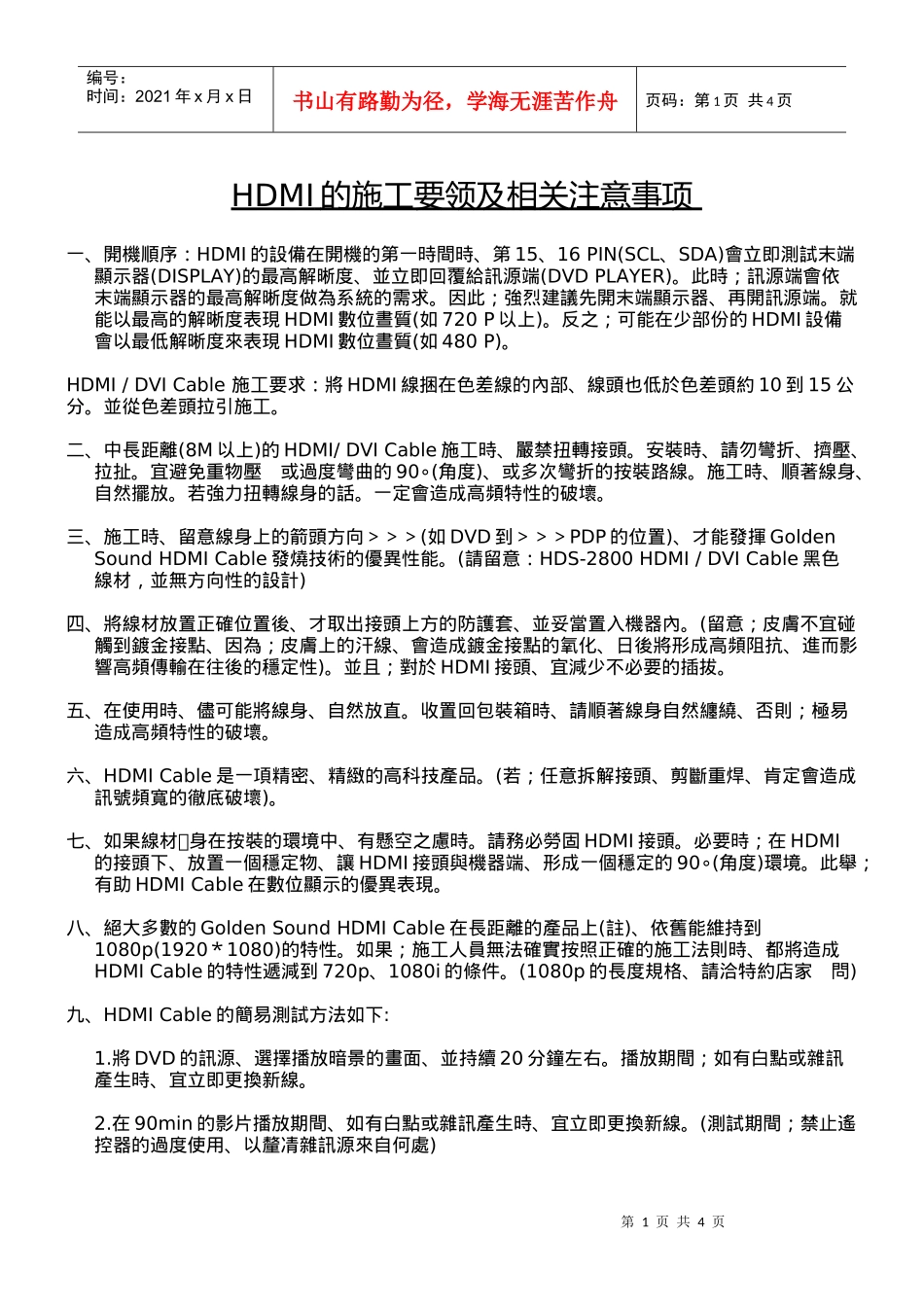

第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页HDMI的施工要领及相关注意事项一、開機順序：HDMI的設備在開機的第一時間時、第15、16PIN(SCL、SDA)會立即測試末端顯示器(DISPLAY)的最高解晰度、並立即回覆給訊源端(DVDPLAYER)。此時；訊源端會依末端顯示器的最高解晰度做為系統的需求。因此；強烈建議先開末端顯示器、再開訊源端。就能以最高的解晰度表現HDMI數位晝質(如720P以上)。反之；可能在少部份的HDMI設備會以最低解晰度來表現HDMI數位晝質(如480P)。HDMI/DVICable施工要求：將HDMI線捆在色差線的內部、線頭也低於色差頭約10到15公分。並從色差頭拉引施工。二、中長距離(8M以上)的HDMI/DVICable施工時、嚴禁扭轉接頭。安裝時、請勿彎折、擠壓、拉扯。宜避免重物壓或過度彎曲的90∘(角度)、或多次彎折的按裝路線。施工時、順著線身、自然擺放。若強力扭轉線身的話。一定會造成高頻特性的破壞。三、施工時、留意線身上的箭頭方向＞＞＞(如DVD到＞＞＞PDP的位置)、才能發揮GoldenSoundHDMICable發燒技術的優異性能。(請留意：HDS-2800HDMI/DVICable黑色線材，並無方向性的設計)四、將線材放置正確位置後、才取出接頭上方的防護套、並妥當置入機器內。(留意；皮膚不宜碰觸到鍍金接點、因為；皮膚上的汗線、會造成鍍金接點的氧化、日後將形成高頻阻抗、進而影響高頻傳輸在往後的穩定性)。並且；對於HDMI接頭、宜減少不必要的插拔。五、在使用時、儘可能將線身、自然放直。收置回包裝箱時、請順著線身自然纏繞、否則；極易造成高頻特性的破壞。六、HDMICable是一項精密、精緻的高科技產品。(若；任意拆解接頭、剪斷重焊、肯定會造成訊號頻寬的徹底破壞)。七、如果線材身在按裝的環境中、有懸空之慮時。請務必勞固HDMI接頭。必要時；在HDMI的接頭下、放置一個穩定物、讓HDMI接頭與機器端、形成一個穩定的90∘(角度)環境。此舉；有助HDMICable在數位顯示的優異表現。八、絕大多數的GoldenSoundHDMICable在長距離的產品上(註)、依舊能維持到1080p(1920＊1080)的特性。如果；施工人員無法確實按照正確的施工法則時、都將造成HDMICable的特性遞減到720p、1080i的條件。(1080p的長度規格、請洽特約店家問)九、HDMICable的簡易測試方法如下:1.將DVD的訊源、選擇播放暗景的畫面、並持續20分鐘左右。播放期間；如有白點或雜訊產生時、宜立即更換新線。2.在90min的影片播放期間、如有白點或雜訊產生時、宜立即更換新線。(測試期間；禁止遙控器的過度使用、以釐凊雜訊源來自何處)第2页共4页第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页註:GoldenSoundHDMICable在現有的產品中、依特性、依發燒技術導入深度的差異、各有不同的長度可表現720p、1080i、1080p。另外；使用Pioneer電槳電視505HDG及DVD訊源DV-S969AVi在720p、1080i的條件時、GoldenSoundHDMICable的特性如下：1.HDS-2800(黑色)HDMITOHDMI黑金鋼鍍厚銀銅線、最長可到：17M/720p、1080i。2.HDS-4800(紅色)HDMITOHDMI紅寶石6N無氧銅(發燒技術導入HDMICable)、最長可到：22M/720p、1080i-----最高：7M/1080p3.HDS-6800(綠色)HDMITOHDMI綠寶石6N無氧銅鍍銀(發燒技術導入HDMICable)、最長可到：30M/720p、1080i-最高：9M/1080p4.HDS-9000(藍色)HDMITOHDMI藍寶石7N無氧銅鍍厚銀(發燒技術導入HDMICable)、最長可到：42M/720p、1080i---最高：15M/1080p十、HDMI/HDMI成品長度所需線材、AWG數及對應産品的測試情況成品规格1-2M32AWG2-5M28AWG5-7M26AWG7-10M24AWG>10M24AWG10-12M22AWG>12M22AWGDVI/DVITDRANDProjectorTestOKTDRANDProjectorTestOKTDRANDProjectorTestOKTDRANDProjectorTestOKProjectorTestOKTDRANDProjectorTestOKProjectorTestOKHDMI/HDMITDRANDProjectorTestOKTDRANDProjectorTestOKTDRANDProjectorTestOKTDRANDProjectorTestOKProjectorTestOKTDRANDProjectorTestOKProjectorTestOKHDMI/DVITDRANDProjectorTestOKTDRANDProjectorTestOKTDRANDProjectorTestOKTDRANDProjectorTestOKProjectorTestOKTDRANDProjectorTestOKProjectorTestOK第3页共4页第2页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共4页第4页共4页第3页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共4页
