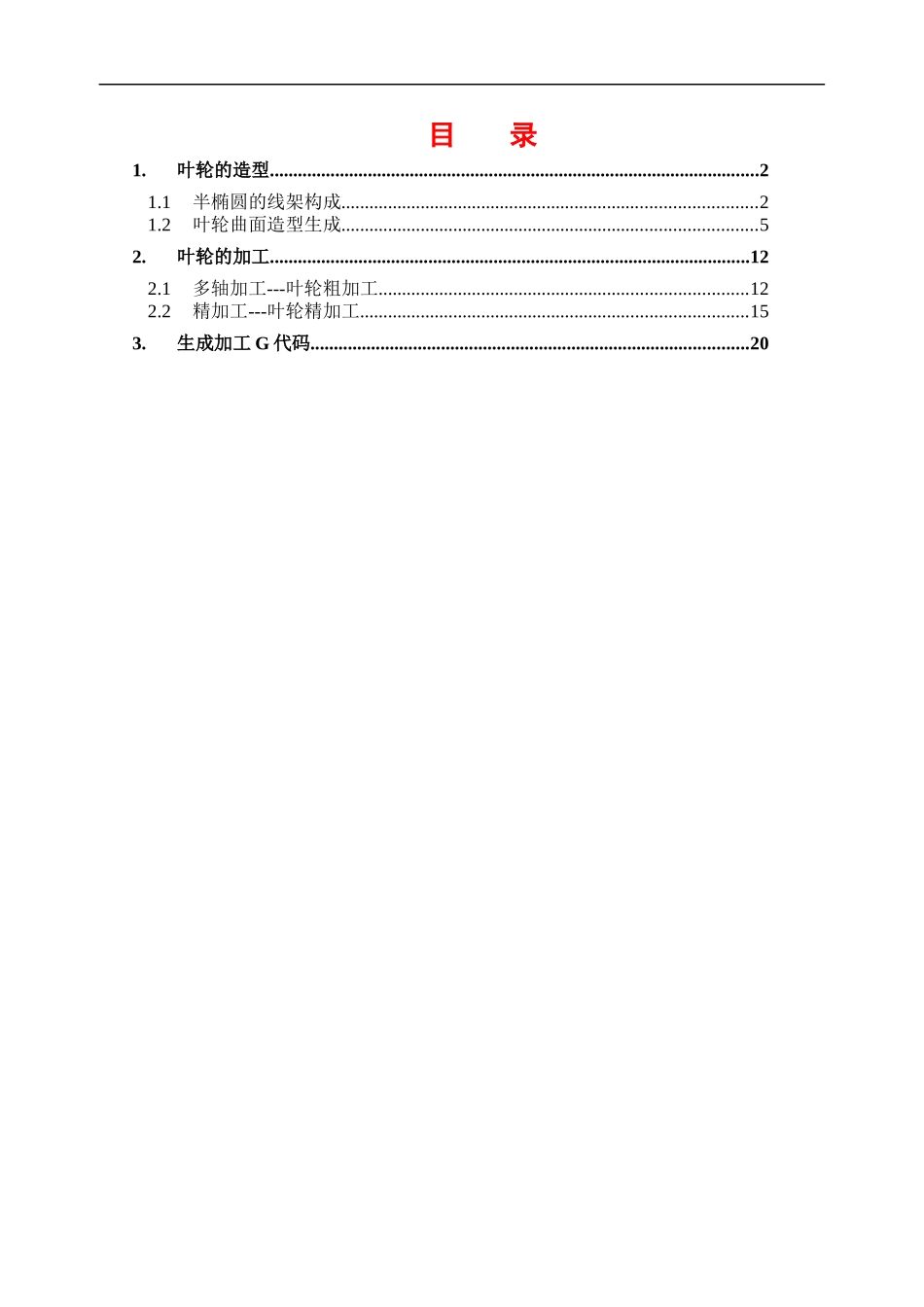

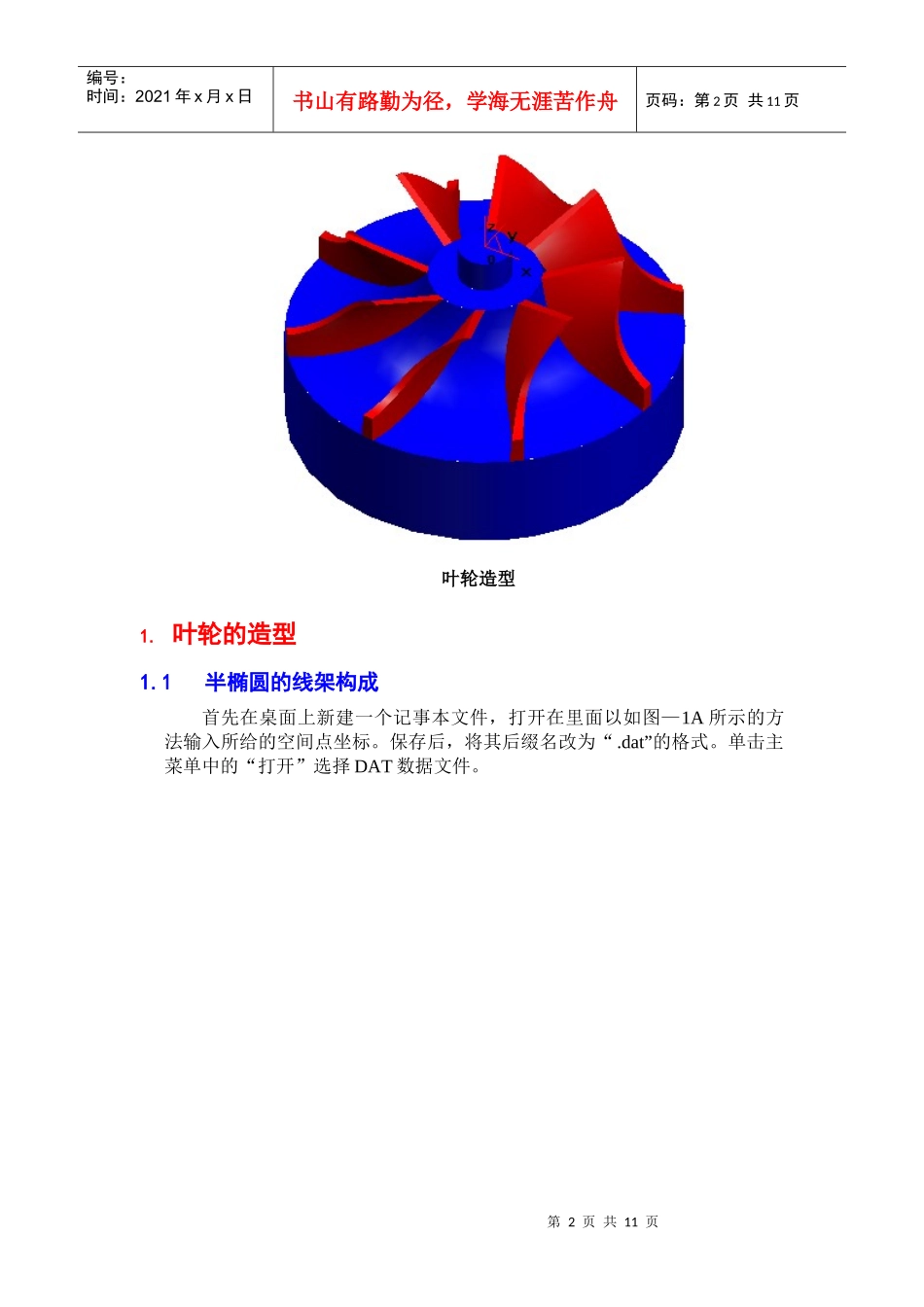

CAXA制造工程师--叶轮造型及加工2024年11月8日目录1.叶轮的造型.........................................................................................................21.1半椭圆的线架构成.........................................................................................21.2叶轮曲面造型生成.........................................................................................52.叶轮的加工.......................................................................................................122.1多轴加工---叶轮粗加工...............................................................................122.2精加工---叶轮精加工...................................................................................153.生成加工G代码..............................................................................................20第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页叶轮造型1.叶轮的造型1.1半椭圆的线架构成首先在桌面上新建一个记事本文件，打开在里面以如图—1A所示的方法输入所给的空间点坐标。保存后，将其后缀名改为“.dat”的格式。单击主菜单中的“打开”选择DAT数据文件。第2页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页图表1图表2打开后就能够看到四条空间曲线。第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页图表3单击曲线工具栏中的“整圆”按钮，选择“正交”中的“长度方式”，长度为“50”。点击坐标原点，得到所示图形。图表4图表5单击曲线工具栏中的“直线”按钮。选择“非正交”，连接点AE与BF。第4页共11页第5页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页图表61.2叶轮曲面造型生成单击曲面工具栏中的“直纹面”按钮，选择“曲线+曲线”的方式，按照软件上的提示拾取曲线，生成曲面。图表7图表8单击曲面工具栏中的“旋转面”按钮，选择起始角为“0”，终止角为“360”，按照软件提示拾取旋转轴直线和母线，生成曲面。图表9第6页共11页第5页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共11页图表10按F9键切换到XOY平面，点击几何变换栏中的“阵列”按钮，选择“圆形”—“均布”，份数为“8”，按照软件提示拾取做好叶片上的全被曲面后点击右键，输入的中心点为坐标原点，点击右键即可。图表11图表12第7页共11页第6页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共11页单击曲线工具栏中的“相关线”按钮，选择“曲面边界线”中的“全部”，按软件提示选择蓝色曲面得到顶端和底端圆形曲线。图表13单击曲线工具栏中的“整圆”按钮，选择“圆心_半径”，按软件提示，以顶端圆形曲线的圆心为圆心，做半径为“8”的圆。如图—9B所示图表14图表15单击曲面工具栏中的“直纹面”按钮，选择“曲线+曲线”的方式，按照软件上的提示拾取曲线，生成曲面。第8页共11页第7页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共11页图表16单击曲面工具栏中的“扫描面”按钮，起始距离为“0”，扫描距离为“30”，扫描角度为“0”，扫描精度为“0.01”。按软件提示，按空格键选择扫描方向为“Z轴负方向”，接着去拾取要扫描的曲线。图表17第9页共11页第8页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共11页图表18单击曲线工具栏中的“整圆”按钮，选择“圆心_半径”，按软件提
