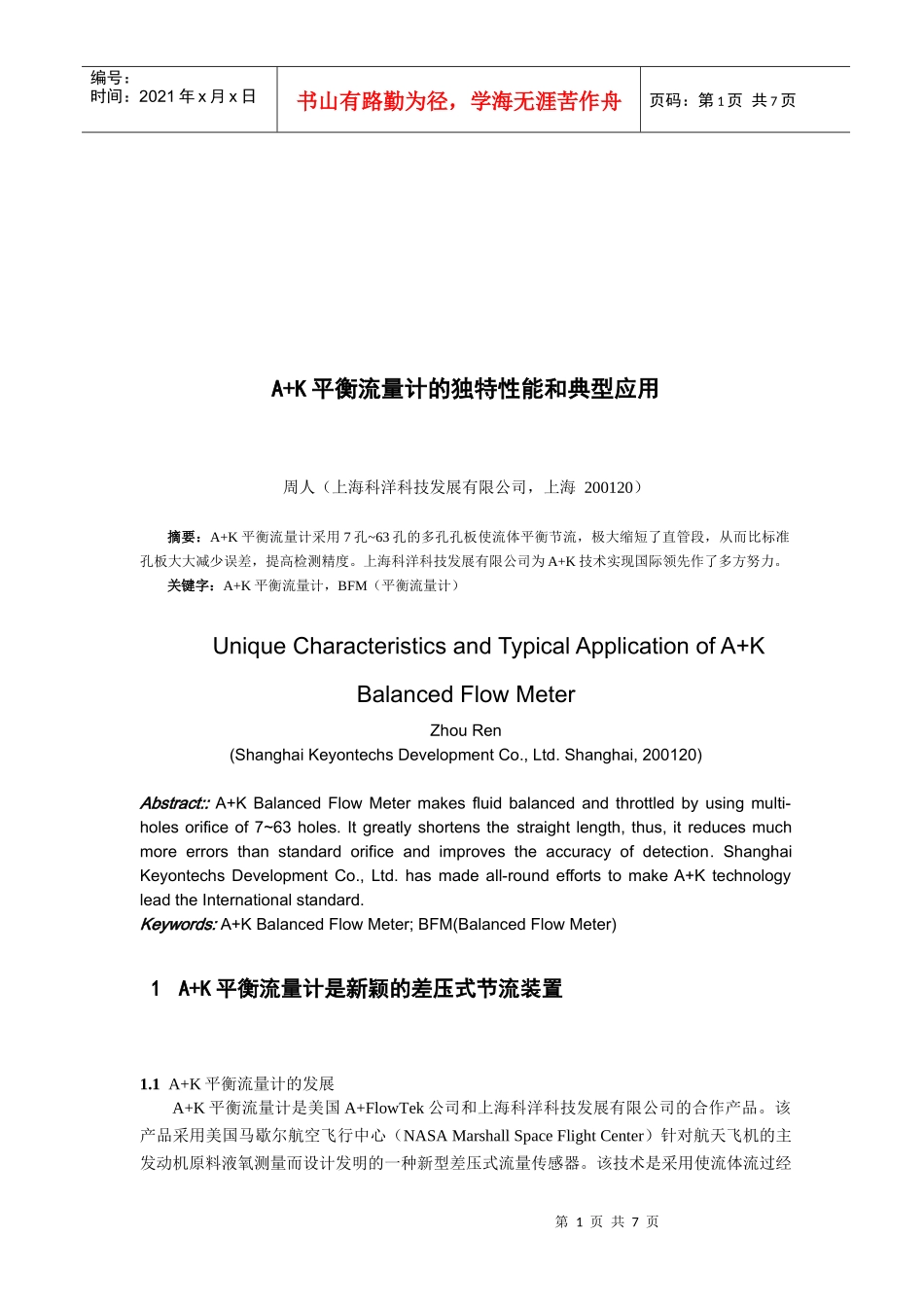

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页A+K平衡流量计的独特性能和典型应用周人（上海科洋科技发展有限公司，上海200120）摘要：A+K平衡流量计采用7孔~63孔的多孔孔板使流体平衡节流，极大缩短了直管段，从而比标准孔板大大减少误差，提高检测精度。上海科洋科技发展有限公司为A+K技术实现国际领先作了多方努力。关键字：A+K平衡流量计，BFM（平衡流量计）UniqueCharacteristicsandTypicalApplicationofA+KBalancedFlowMeterZhouRen(ShanghaiKeyontechsDevelopmentCo.,Ltd.Shanghai,200120)Abstract::A+KBalancedFlowMetermakesfluidbalancedandthrottledbyusingmulti-holesorificeof7~63holes.Itgreatlyshortensthestraightlength,thus,itreducesmuchmoreerrorsthanstandardorificeandimprovestheaccuracyofdetection.ShanghaiKeyontechsDevelopmentCo.,Ltd.hasmadeall-roundeffortstomakeA+KtechnologyleadtheInternationalstandard.Keywords:A+KBalancedFlowMeter;BFM(BalancedFlowMeter)1A+K平衡流量计是新颖的差压式节流装置1.1A+K平衡流量计的发展A+K平衡流量计是美国A+FlowTek公司和上海科洋科技发展有限公司的合作产品。该产品采用美国马歇尔航空飞行中心（NASAMarshallSpaceFlightCenter）针对航天飞机的主发动机原料液氧测量而设计发明的一种新型差压式流量传感器。该技术是采用使流体流过经第2页共7页第1页共7页图1A+K平衡流量计结构示意图编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页平衡优化计算而分布的多孔节流孔后达到平衡节流，故称为平衡流量计（BFM：BalancedFlowMeter）。上海科洋科技有限公司的每个传感器都经美国A+FlowTek公司的优化计算确定和提供加工图纸，此外，A+K平衡流量计已拥有美国和中国的专利证书。故上海科洋科技发展有限公司生产的A+K平衡流量计是美国在中国的唯一正宗技术合作伙伴和代理商。1.2A+K平衡流量计的测量原理平衡流量节流装置设计原理是基于伯努利能量守恒定律，实现等雷诺数、动量平衡。核心技术是通过一个特殊优化设计的多孔圆盘节流整流传感器（平衡流量传感器），与工况流场配合，来完成其优越性能的（见图1）。平衡流量传感器每个孔的形状、尺寸和分布是基于独特的等雷诺数、动量平衡公式和实流测试数据，通过流量仿真优化技术（QMC/MIMT）定制，称为函数孔（FunctionHole）。当流体穿过圆盘的函数孔时，流体将被平衡调整，涡流被最小化，形成图2所示的理想流场，经取压装置获得稳定差压信号。图2标准孔板和平衡流量计流场示意图1.3A+K平衡流量计的计算公式平衡流量计与标准孔板、文丘里一样，根据伯努利方程计算体积流量和质量流量。质量流量计算公式如下：第3页共7页第2页共7页图3双向流量测量原理编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页qm=C√1−β4επ4d2√2Δpρ1（1）式中，qm——实测流量，kg·s-1；C——（BFM）流出系数；ε——BFM气体可膨胀系数；p——△实测差压值，Pa；ρ1——流体介质密度，kg·m-3；d——BFM等效节流孔直径，m；β——BFM等效径比，是等效节流孔直径与管道内径之比。体积流量按下式计算：qv=qmρ（2）式中，ρ——测量体积流量时温度压力下的流体密度，kg·m-3。qv——体积流量m3·s-12平衡流量计典型应用2.1双向测量A+K平衡流量节流装置的上下游完全对称，没有标准孔板的下游斜角，因此可作为双向流体测量，完全解决了特殊工况时双向流介质的测量难题。见图3。例如，Shell煤气化炉的蒸汽流量测量，由于SCGP装置采用共用汽包，在低负荷或高负荷时，出现两侧汽包液位相差过大，造成双向流，为此，可采用双向流流量测量装置，既第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页可测量正向时的蒸汽流量，也可测量反向时的蒸汽流量，解决了多年困扰的双向流流量测量问题。应用时，正反向流量的测量可采用同一台差压变送器，也可根据正反向最大流量选用两台差压变送器测量。下面是流量测量方法。①用一台变送器实现双向流量测量。当正反向最...
