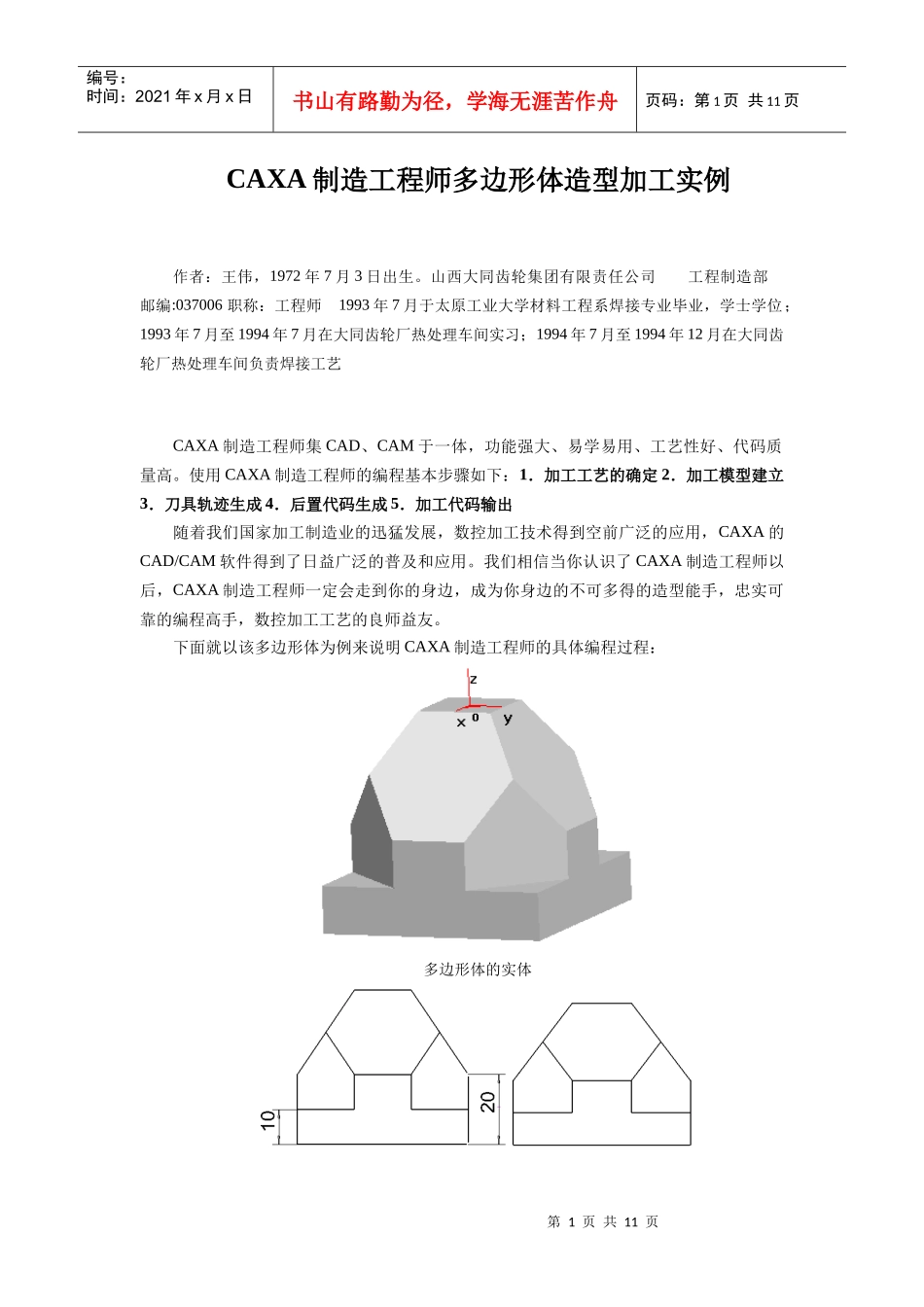

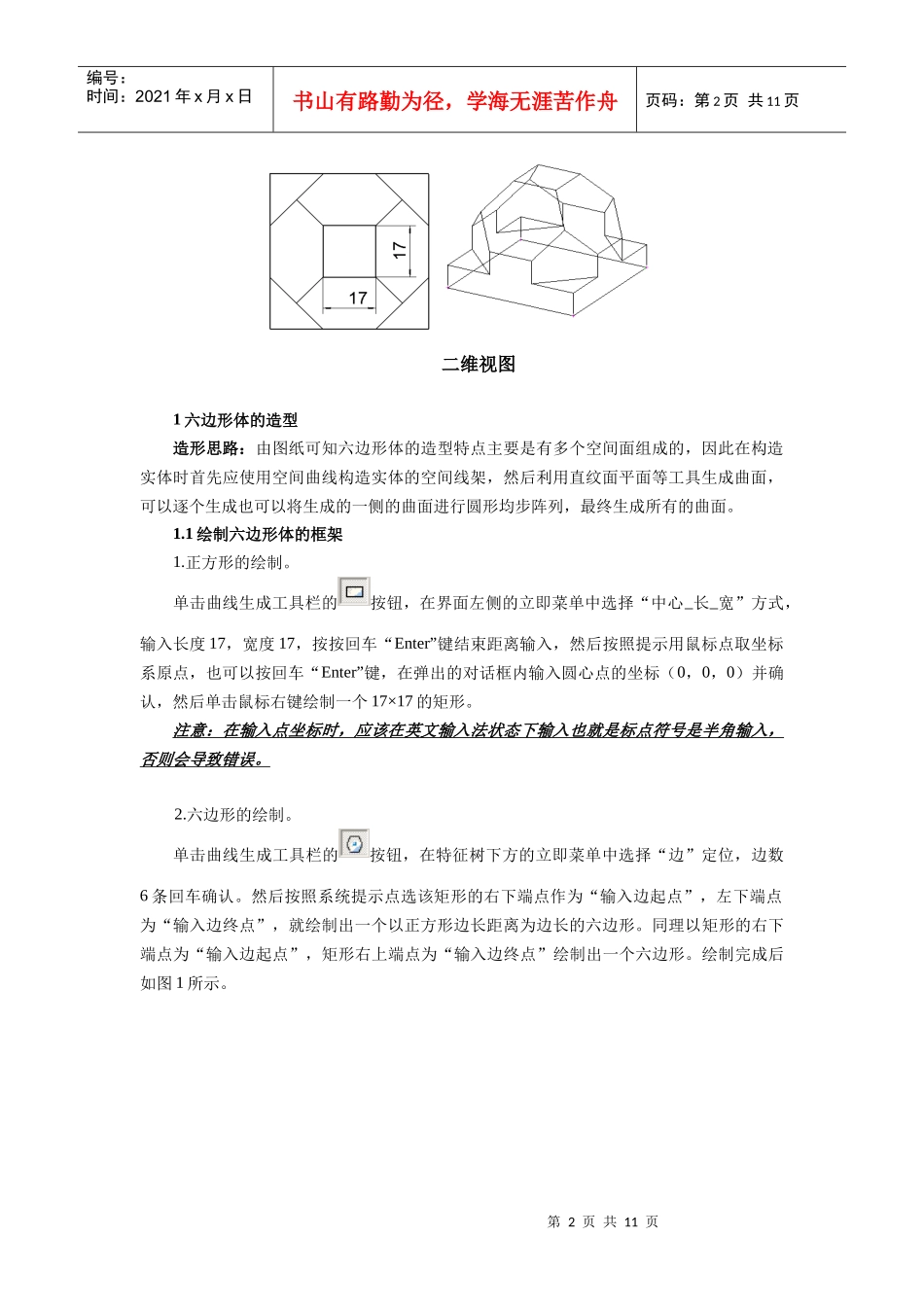

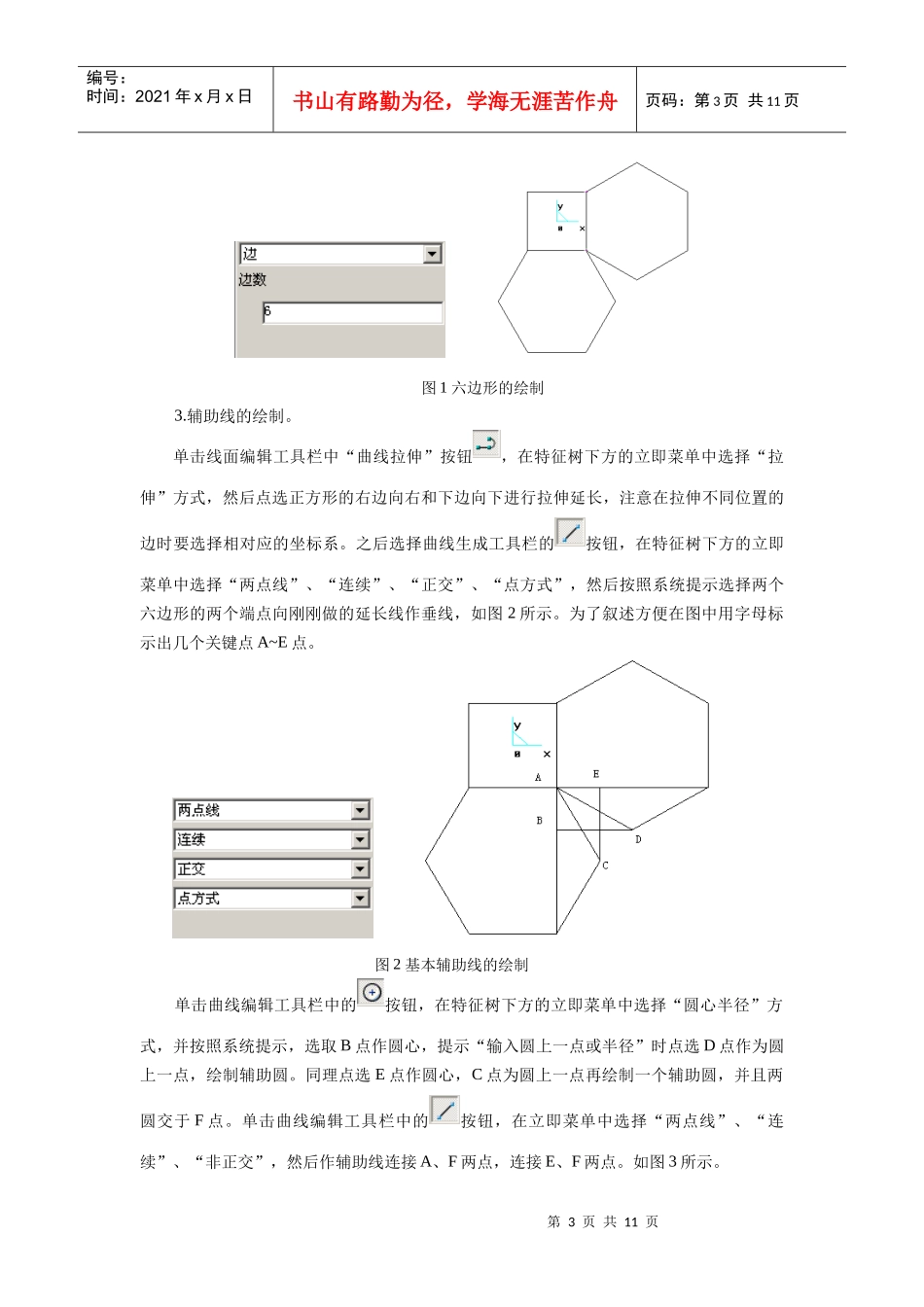

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页CAXA制造工程师多边形体造型加工实例作者：王伟，1972年7月3日出生。山西大同齿轮集团有限责任公司工程制造部邮编:037006职称：工程师1993年7月于太原工业大学材料工程系焊接专业毕业，学士学位；1993年7月至1994年7月在大同齿轮厂热处理车间实习；1994年7月至1994年12月在大同齿轮厂热处理车间负责焊接工艺CAXA制造工程师集CAD、CAM于一体，功能强大、易学易用、工艺性好、代码质量高。使用CAXA制造工程师的编程基本步骤如下：1．加工工艺的确定2．加工模型建立3．刀具轨迹生成4．后置代码生成5．加工代码输出随着我们国家加工制造业的迅猛发展，数控加工技术得到空前广泛的应用，CAXA的CAD/CAM软件得到了日益广泛的普及和应用。我们相信当你认识了CAXA制造工程师以后，CAXA制造工程师一定会走到你的身边，成为你身边的不可多得的造型能手，忠实可靠的编程高手，数控加工工艺的良师益友。下面就以该多边形体为例来说明CAXA制造工程师的具体编程过程：多边形体的实体第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页二维视图1六边形体的造型造形思路：由图纸可知六边形体的造型特点主要是有多个空间面组成的，因此在构造实体时首先应使用空间曲线构造实体的空间线架，然后利用直纹面平面等工具生成曲面，可以逐个生成也可以将生成的一侧的曲面进行圆形均步阵列，最终生成所有的曲面。1.1绘制六边形体的框架1.正方形的绘制。单击曲线生成工具栏的按钮，在界面左侧的立即菜单中选择“中心_长_宽”方式，输入长度17，宽度17，按按回车“Enter”键结束距离输入，然后按照提示用鼠标点取坐标系原点，也可以按回车“Enter”键，在弹出的对话框内输入圆心点的坐标（0，0，0）并确认，然后单击鼠标右键绘制一个17×17的矩形。注意：在输入点坐标时，应该在英文输入法状态下输入也就是标点符号是半角输入，否则会导致错误。2.六边形的绘制。单击曲线生成工具栏的按钮，在特征树下方的立即菜单中选择“边”定位，边数6条回车确认。然后按照系统提示点选该矩形的右下端点作为“输入边起点”，左下端点为“输入边终点”，就绘制出一个以正方形边长距离为边长的六边形。同理以矩形的右下端点为“输入边起点”，矩形右上端点为“输入边终点”绘制出一个六边形。绘制完成后如图1所示。第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页图1六边形的绘制3.辅助线的绘制。单击线面编辑工具栏中“曲线拉伸”按钮，在特征树下方的立即菜单中选择“拉伸”方式，然后点选正方形的右边向右和下边向下进行拉伸延长，注意在拉伸不同位置的边时要选择相对应的坐标系。之后选择曲线生成工具栏的按钮，在特征树下方的立即菜单中选择“两点线”、“连续”、“正交”、“点方式”，然后按照系统提示选择两个六边形的两个端点向刚刚做的延长线作垂线，如图2所示。为了叙述方便在图中用字母标示出几个关键点A~E点。图2基本辅助线的绘制单击曲线编辑工具栏中的按钮，在特征树下方的立即菜单中选择“圆心半径”方式，并按照系统提示，选取B点作圆心，提示“输入圆上一点或半径”时点选D点作为圆上一点，绘制辅助圆。同理点选E点作圆心，C点为圆上一点再绘制一个辅助圆，并且两圆交于F点。单击曲线编辑工具栏中的按钮，在立即菜单中选择“两点线”、“连续”、“非正交”，然后作辅助线连接A、F两点，连接E、F两点。如图3所示。第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页图3椭圆辅助线的绘制为了之后搭建基本的六边形体的空间架构，需要确认尺寸和角度。这时单击查询工具栏中的按钮，并按照系统提示拾取A点作为第一点，F点作为第二点，这时在特征树的属性栏中将会显示所查询距离的详细信息，可以看到AF线段长度为17。再单击查询工具栏中的按钮，按照系统提示拾取BF为第一条直线，BD为第二条直线，这时在特征树的属性栏中会显示出所查询的BF与BD线段的夹角DBF的度数，之后在...
