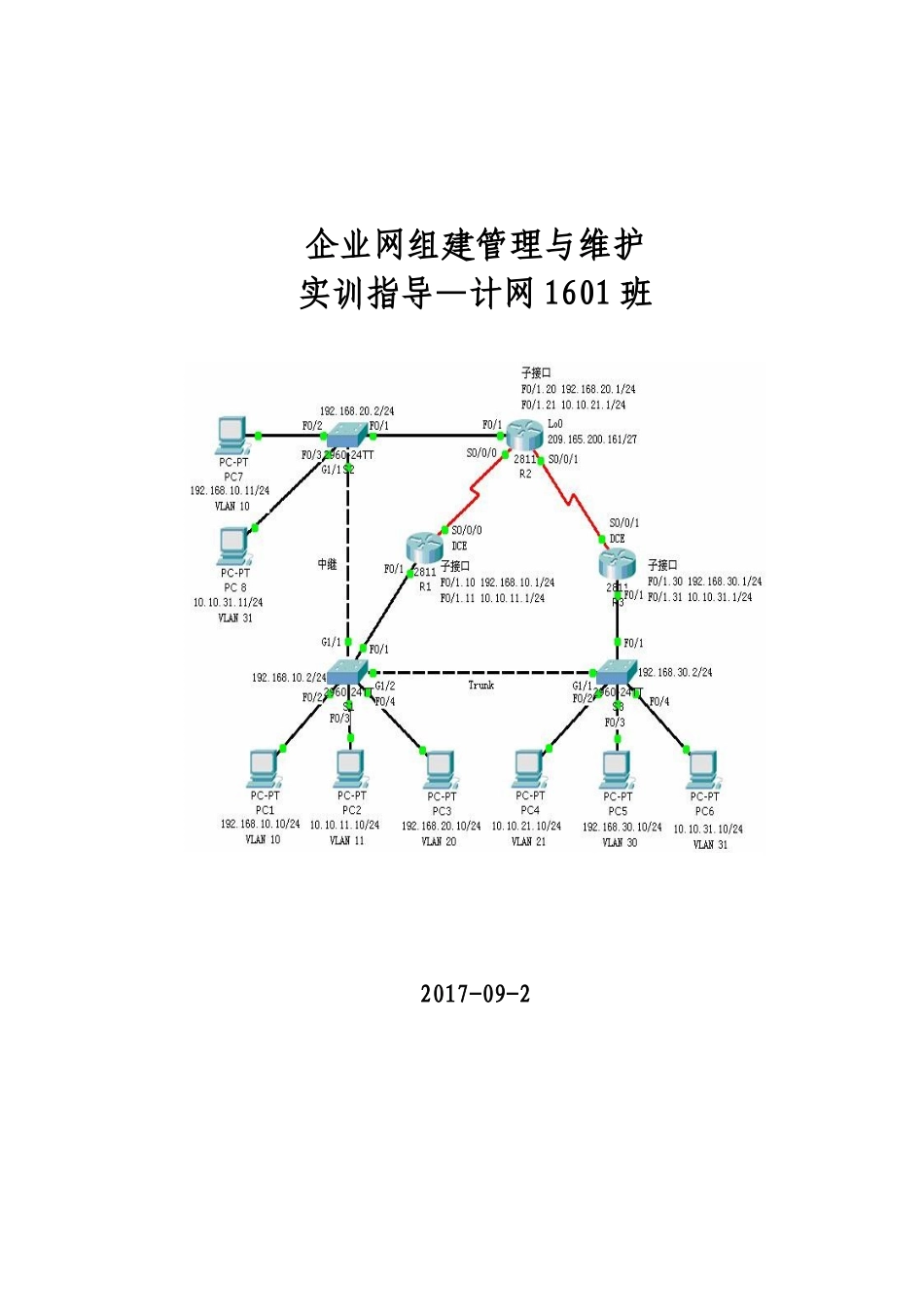

企业网组建管理与维护实训指导—计网1601班2017-09-2目录PacketTracer5.0建构CCNA实验攻略(1)——配置Cisco交换机PacketTracer5.0建构CCNA实验攻略(2)——配置VLANPacketTracer5.0建构CCNA实验攻略(3)——CiscoVTPPacketTracer5.0建构CCNA实验攻略(4)——STP生成树协议PacketTracer5.0建构CCNA实验攻略(5)——WLANPacketTracer5.0建构CCNA实验攻略(6)——配置单个的路由器PacketTracer5.0建构CCNA实验攻略(7)——配置静态路由PacketTracer5.0建构CCNA实验攻略(8)——配置动态路由RIPPacketTracer5.0的复习性综合实验题目：企业组网实施方案设计要配置好Cisco交换必需要熟悉IOS命令及相关的知识。一、几种配置命令模式switch>这种提示符表示是在用户命令模式，只能使用一些查看命令。switch#这种提示符表示是在特权命令模式。switch(config)#这种提示符表示是全局配置模式switch(config-if)#端口配置命令模式图一几种命令模式二、检查、查看命令这些命令是查看当前配置状况，通常是以show(sh)为开始的命令。showversion查看IOS的版本、showflash查看flash内存使用状况、showmac-address-table查看MAC地址列表图二图三图四图五Show?帮助命令显示当前所有的查看命令图六查看端口状态信息三、密码设置命令Cisco交换机、路由器中有很多密码，设置好这些密码可以有效地提高设备的安全性。switch(config)#enablepassword设置进入特权模式进的密码switch(config-line)可以设置通过console端口连接设备及telnet远程登录时所需要的密码图七设置交换机的各种密码默认情况下，这些密码都是以明文的形式存储，所以很容易查看到。为了避免这种情况，我们可以以密文的形式存储各种密码:servicepassword-encryption图九图十密码以密文的形式存储四、配置IP地址及默认网关图十一五、管理MAC地址表switch#showmac-address-table显示MAC地址列表switch#clearmac-address-tabledynamic清除动态MAC地址列表图十二图十三设置静态MAC地址六、配置端口安全switch(config-if)switchportport-securityswitch(config-if)switchportport-securitymaximum4图十四图十五七、一个配置实例图十六实例拓扑图图十七图十八图十九图二十保存对交换机的配置Vlan(VirtualLocalAreaNetwork)即虚拟局域网。VLAN可以把同一个物理网络划分为多个逻辑网段，因此，Vlan可以抑制网络风暴，增强网络的安全性。一、实例拓扑图图一交换机Cisco2960二、创建VLAN在CiscoIOS中有两种方式创建vlan,在全局配置模式下使用vlanvlanid命令，如switch(config)#vlan10；在vlandatabase下创建vlan,如switch(vlan)vlan20图二创建vlan三、把端口划分给vlan(基于端口的vlan)switch(config)#interfacefastethernet0/1进入端口配置模式switch(config-if)#switchportmodeaccess配置端口为access模式switch(config-if)#switchportaccessvlan10把端口划分到vlan10图三如果一次把多个端口划分给某个vlan可以使用interfacerange命令。图四四、查看vlan信息switch#showvlan图五图六showvlanbrief查看vlan简明信息图七查看id为10的vlan图八通过vlan的名字查看vlan五、删除配置图九把第0个模块中的第8个端口从vlan40中删除图十删除vlan40我们还可以为每个vlan配置ip地址。VTP(VlanTrunkProtocol)即VLAN中继协议。VTP通过网络(ISL帧或cisco私有DTP帧)保持VLAN配置统一性。VTP在系统级管理增加，删除，调整的VLAN，自动地将信息向网络中其它的交换机广播。此外，VTP减小了那些可能导致安全问题的配置。便于管理,只要在vtpserver做相应设置,vtpclient会自动学习vtpserver上的vlan信息。一、实例拓扑图图一核心交换机Cisco3560二、配置VTP核心交换机Cisco3560配置为vtpServer,vtpdomain为senya。图二图三配置trunk链路，允许带vlan标记的以太网帧通过该链路图四配置汇聚层（接入层）交换机图五图六三、创建Vlan及端口划分图七在vtpserver上创建vlan图八在vtpclient上查看vlan图九划分端口四、配置pc及测试vlan图十为pc配置ip地址图十一本网段内互ping图十二为vlan配置ip地址图十三为pc配置网关图十四不同网段pc互相ping如果要限制不同网段的某些pc相互通信，可以...
