光伏机电安装施工组织设计VIP免费

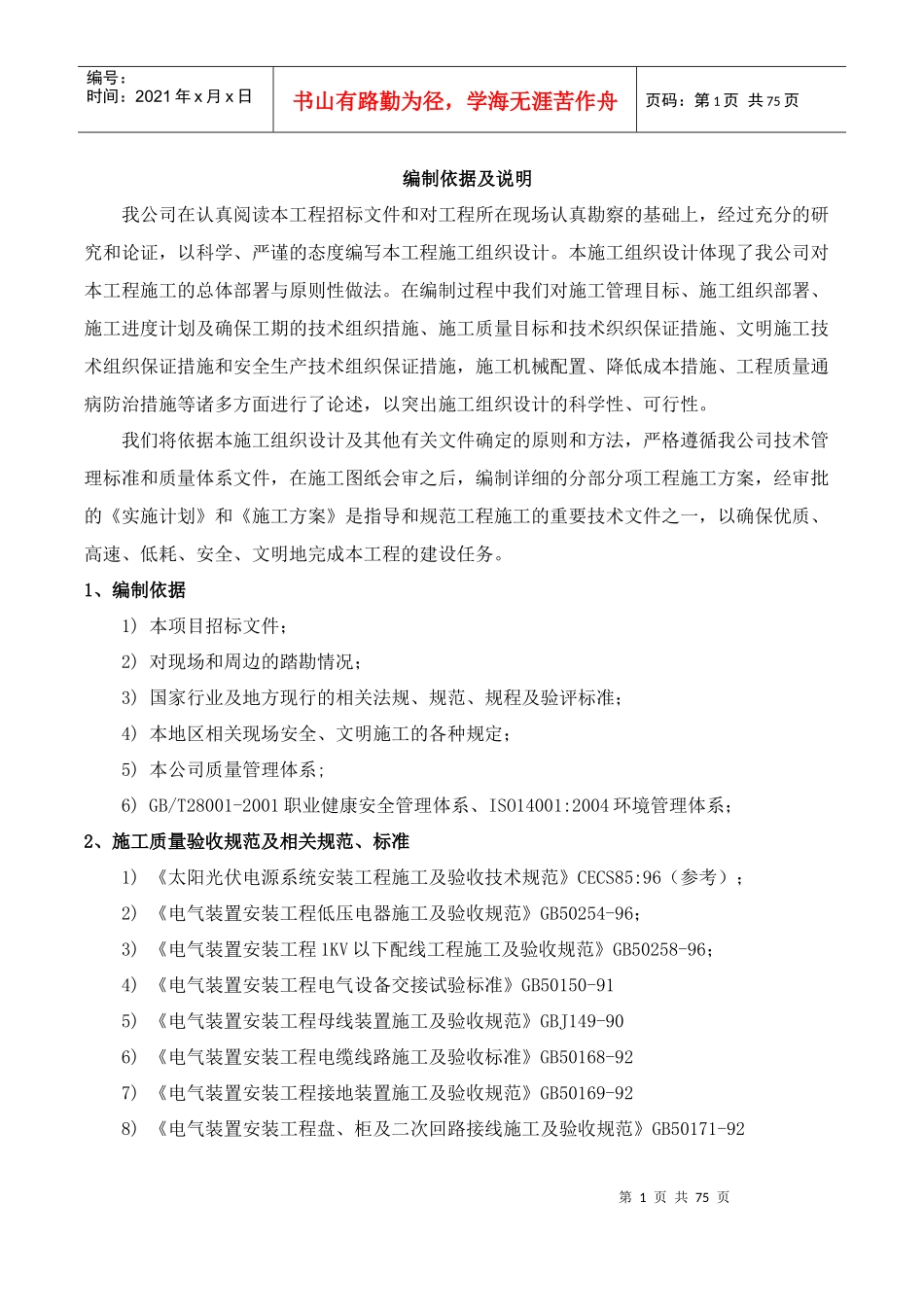

第1页共75页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共75页编制依据及说明我公司在认真阅读本工程招标文件和对工程所在现场认真勘察的基础上，经过充分的研究和论证，以科学、严谨的态度编写本工程施工组织设计。本施工组织设计体现了我公司对本工程施工的总体部署与原则性做法。在编制过程中我们对施工管理目标、施工组织部署、施工进度计划及确保工期的技术组织措施、施工质量目标和技术织织保证措施、文明施工技术组织保证措施和安全生产技术组织保证措施，施工机械配置、降低成本措施、工程质量通病防治措施等诸多方面进行了论述，以突出施工组织设计的科学性、可行性。我们将依据本施工组织设计及其他有关文件确定的原则和方法，严格遵循我公司技术管理标准和质量体系文件，在施工图纸会审之后，编制详细的分部分项工程施工方案，经审批的《实施计划》和《施工方案》是指导和规范工程施工的重要技术文件之一，以确保优质、高速、低耗、安全、文明地完成本工程的建设任务。1、编制依据1)本项目招标文件；2)对现场和周边的踏勘情况；3)国家行业及地方现行的相关法规、规范、规程及验评标准；4)本地区相关现场安全、文明施工的各种规定；5)本公司质量管理体系;6)GB/T28001-2001职业健康安全管理体系、ISO14001:2004环境管理体系；2、施工质量验收规范及相关规范、标准1)《太阳光伏电源系统安装工程施工及验收技术规范》CECS85:96（参考）；2)《电气装置安装工程低压电器施工及验收规范》GB50254-96；3)《电气装置安装工程1KV以下配线工程施工及验收规范》GB50258-96；4)《电气装置安装工程电气设备交接试验标准》GB50150-915)《电气装置安装工程母线装置施工及验收规范》GBJ149-906)《电气装置安装工程电缆线路施工及验收标准》GB50168-927)《电气装置安装工程接地装置施工及验收规范》GB50169-928)《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-92第2页共75页第1页共75页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共75页9)《建筑电气安装工程施工质量验收规范》GB50303-2002；10)《电气装置安装工程电气照明装置施工及验收规范》GB50259-96；其他与本工程有关的施工及验收规范。以上规范和标准如有变化，以最新发布的为准。3、编制原则1)结合实际，突出重点，兼顾一般，周密布署，合理安排；2)平行流水，均衡作业，网络技术控制，保证工期；3)规划创优，方案切实，措施到位，确保质量；4)推广使用新技术、新工艺。第一章概述1.1项目简要介绍1.1.1项目基本情况1.1.1.1项目名称：中利腾晖光伏科技有限公司2015年度1GW光伏并网电站工程施工招标1.1.1.2招标人：中利腾晖光伏科技有限公司1.1.1.3建设地点：江苏、浙江、安徽、河北、青海、新疆、宁夏、甘肃、内蒙古等地区。1.1.2工程规模太阳能阵列区域施工工程，工作界面为：场区内的所有设备安装、基本场地平整、电缆敷设、调试等工程施工内容，如打桩，支架安装，组件、汇流箱、逆变器、箱变等电气设备的安装调试、所有线缆敷设与连接（含视频监控线缆、通信电缆、熔纤）；区域、设备、设施标示和防雷接地工程等。1.2施工条件1.2.1地理位置江苏、浙江、安徽、河北、青海、新疆、宁夏、甘肃、内蒙古等地区。1.2.2区域与地质本项目位于高原区，属于荒漠地区，地势平坦。1.2.3施工用水施工用水在站外拉水，并在站内修建蓄水池蓄水，能解决施工及生活用水需要。1.2.4施工用电第3页共75页第2页共75页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共75页施工用电从业主提供的电源上根据现场情况合理布置，并自备一台75KW柴油发电机作为备用电源。1.2.5施工通讯厂址区移动、联通信息均已覆盖，所有施工人员自有手机能够满足施工的通讯需要。第二章施工准备工作2.1．准备工作2.1.1.作好施工调查工作2.1.1.1气象调查掌握气象资料，以便综合组织全过程的均衡施工，制定雨季、冬季、大风天气、下雪天气的施工措施。2.1.1.2各种物质资源和技术条件的调查由于施工所需物质资源品种多，数量大，故应对各种物质资源的生产和供应情况、价格、品种等...
