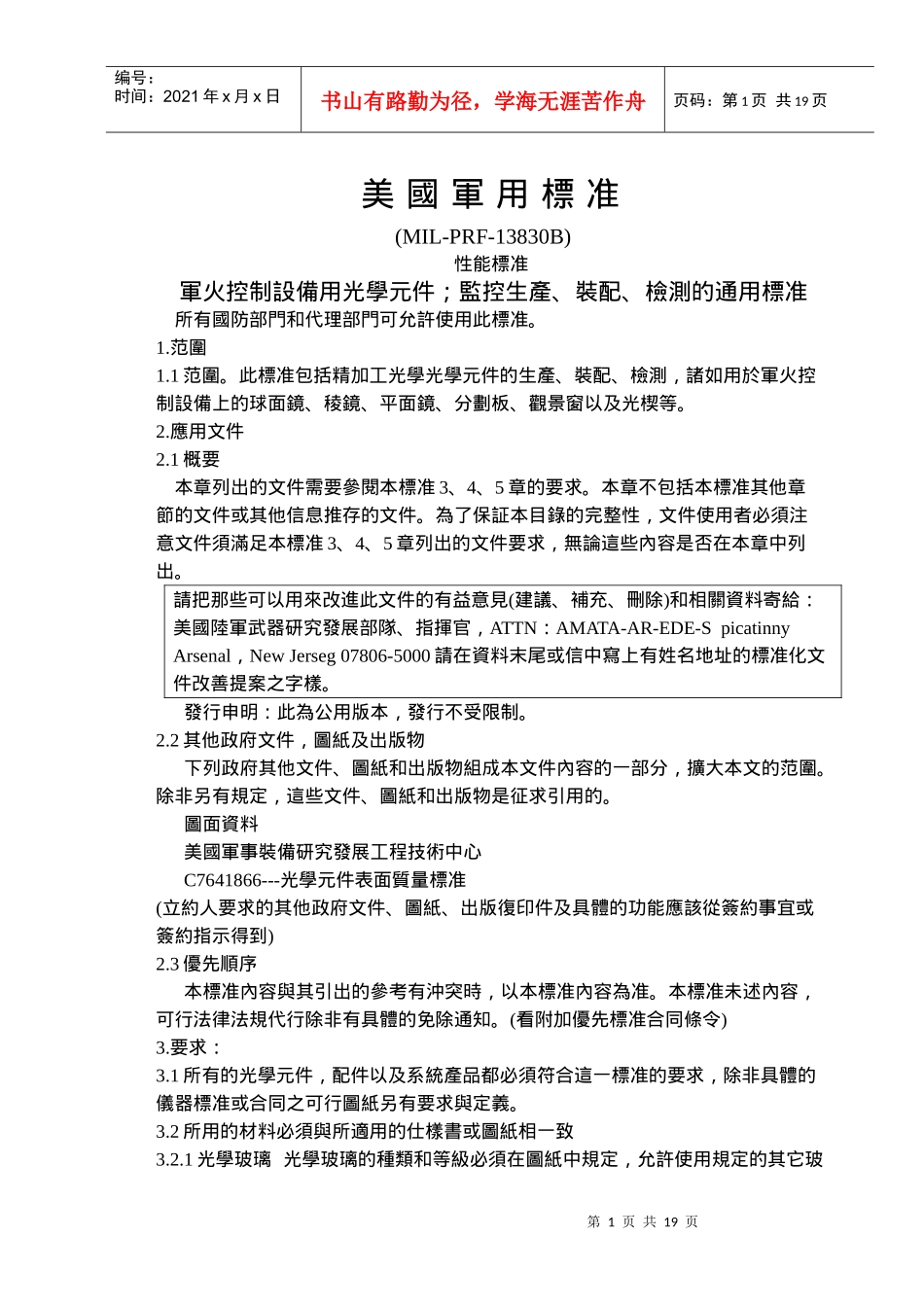

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页美國軍用標准(MIL-PRF-13830B)性能標准軍火控制設備用光學元件；監控生產、裝配、檢測的通用標准所有國防部門和代理部門可允許使用此標准。1.范圍1.1范圍。此標准包括精加工光學光學元件的生產、裝配、檢測，諸如用於軍火控制設備上的球面鏡、稜鏡、平面鏡、分劃板、觀景窗以及光楔等。2.應用文件2.1概要本章列出的文件需要參閱本標准3、4、5章的要求。本章不包括本標准其他章節的文件或其他信息推存的文件。為了保証本目錄的完整性，文件使用者必須注意文件須滿足本標准3、4、5章列出的文件要求，無論這些內容是否在本章中列出。請把那些可以用來改進此文件的有益意見(建議、補充、刪除)和相關資料寄給：美國陸軍武器研究發展部隊、指揮官，ATTN：AMATA-AR-EDE-SpicatinnyArsenal，NewJerseg07806-5000請在資料末尾或信中寫上有姓名地址的標准化文件改善提案之字樣。發行申明：此為公用版本，發行不受限制。2.2其他政府文件，圖紙及出版物下列政府其他文件、圖紙和出版物組成本文件內容的一部分，擴大本文的范圍。除非另有規定，這些文件、圖紙和出版物是征求引用的。圖面資料美國軍事裝備研究發展工程技術中心C7641866---光學元件表面質量標准(立約人要求的其他政府文件、圖紙、出版復印件及具體的功能應該從簽約事宜或簽約指示得到)2.3優先順序本標准內容與其引出的參考有沖突時，以本標准內容為准。本標准未述內容，可行法律法規代行除非有具體的免除通知。(看附加優先標准合同條令)3.要求：3.1所有的光學元件，配件以及系統產品都必須符合這一標准的要求，除非具體的儀器標准或合同之可行圖紙另有要求與定義。3.2所用的材料必須與所適用的仕樣書或圖紙相一致3.2.1光學玻璃光學玻璃的種類和等級必須在圖紙中規定，允許使用規定的其它玻第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页璃材料時，應提供給合同管理人員相關的玻璃光學特性及設計數據完整的信息。3.2.1.1放射性材料本文中要求的光學材料應不含釷或其他加入的超過0.05%重量的放射性材料。3.2.2粘接劑除非合同和定單中有規定，光學粘合劑必須同附錄A的要求相一致。3.2.3粘接材料對於玻璃同金屬相粘接，必須與附錄D的要求相一致3.2.4密封材料用於密封的材料必須與附錄E的要求相一致3.2.5減反膜材料用於光學表面鍍膜的減反膜必須與附錄C的要求相一致3.2.5.1反射表面鋁化反射面必須與附錄B的要求相一致3.3機械尺寸大小光學元件必須與合同以及圖紙要求的尺寸和光學數據相一致3.3.1邊所有光學元件都應當倒邊在(0.020-0.01英寸，在45度±15度)，沿面寬進行測量，除非圖紙有另外指定。如果邊在135度或者更大角度處交匯，則不需要倒邊，除非圖紙對此有特殊的要求。3.4完成品和缺陷光學玻璃完成品狀態和缺陷都必須符合此標准或所用圖紙及光學圖3.4.1玻璃缺陷條紋、絨狀、折入、氣泡、籽晶、扭曲、摺疊、擠壓後折痕或其它缺陷等，如果缺陷所處的點、面或位置有損元件性能則應該拒收。3.5光學玻璃表面質量3.5.1光學用圖紙和圖表元件所用的圖紙必須標示表面質量，光學系統圖要注明光束直經。3.5.1.1缺陷尺寸指定表面缺陷在圖面上指定用兩個數字來表示，此兩個數據按兩個等級設置，依表面質量標准(C7641866)。第一個數字表示傷痕，第二個數字表示斑孔。3.5.2劃痕3.5.2.1環形元件光學元件表面上最大尺寸劃痕的總長不得超過光學元件直徑的四分之一。3.5.2.1.1劃痕的最大總長度如果存在最大劃痕，則產品上傷痕總數乘以傷痕長度與元件直徑的比值，這個值不得超過最大傷痕總數的一半。如果不存在最大的劃痕，則劃痕的總數乘以傷痕長度與直徑的比值，這個值不得超過最大劃痕數3.5.2.2非環形光學元件非環形元件的計算直徑應是同等面積一個圓的直徑。當應用3.5.2.1.1規定的正確的公式時，在指定光學元件圖紙或詳圖中透光區之外的傷痕不用考慮。3.5.2.2.1稜鏡屋脊面第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页為了方便劃痕、麻點(S/D)的計算，稜...
