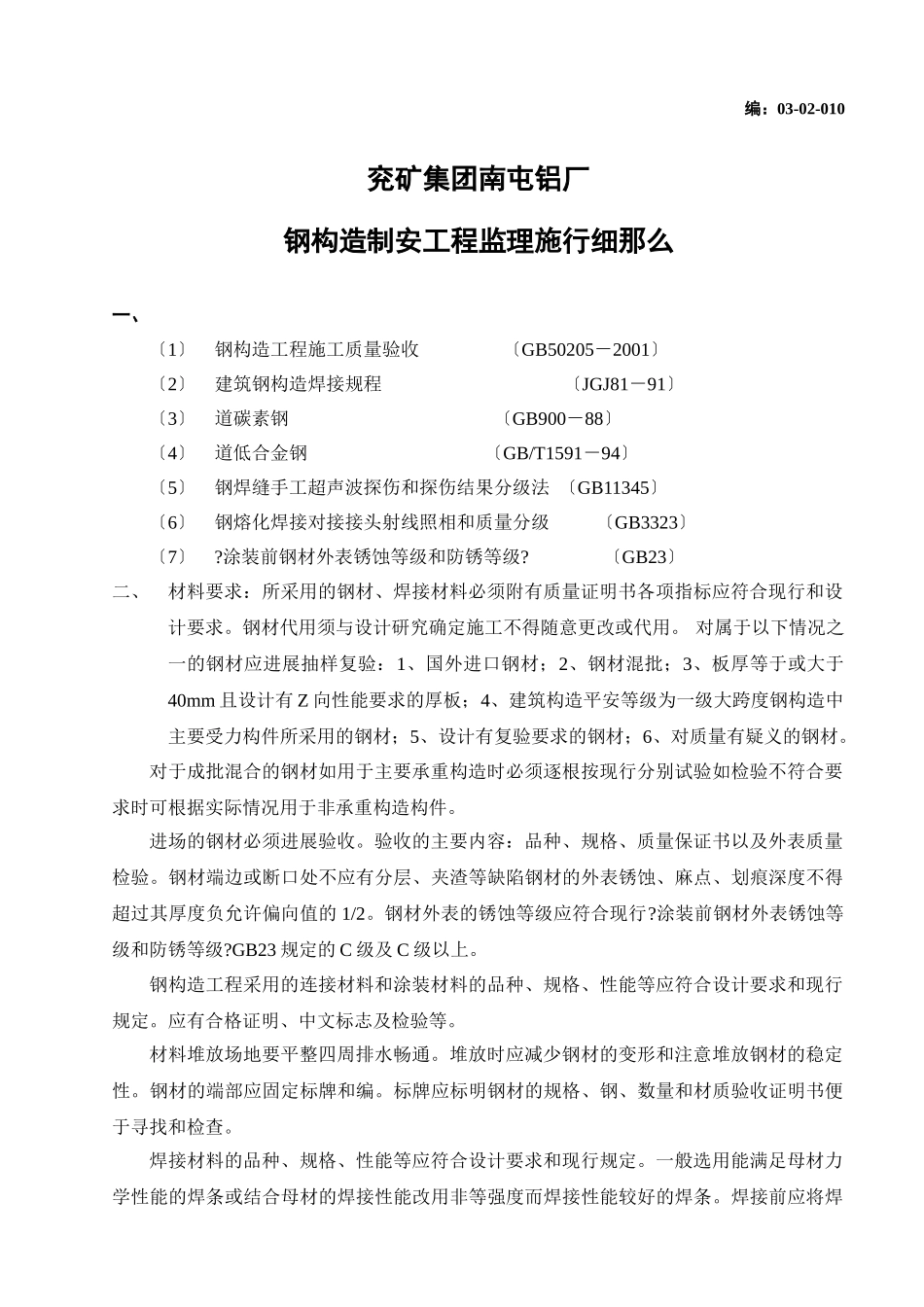

编：03-02-010兖矿集团南屯铝厂钢构造制安工程监理施行细那么一、〔1〕钢构造工程施工质量验收〔GB50205－2001〕〔2〕建筑钢构造焊接规程〔JGJ81－91〕〔3〕道碳素钢〔GB900－88〕〔4〕道低合金钢〔GB/T1591－94〕〔5〕钢焊缝手工超声波探伤和探伤结果分级法〔GB11345〕〔6〕钢熔化焊接对接接头射线照相和质量分级〔GB3323〕〔7〕?涂装前钢材外表锈蚀等级和防锈等级?〔GB23〕二、材料要求：所采用的钢材、焊接材料必须附有质量证明书各项指标应符合现行和设计要求。钢材代用须与设计研究确定施工不得随意更改或代用。对属于以下情况之一的钢材应进展抽样复验：1、国外进口钢材；2、钢材混批；3、板厚等于或大于40mm且设计有Z向性能要求的厚板；4、建筑构造平安等级为一级大跨度钢构造中主要受力构件所采用的钢材；5、设计有复验要求的钢材；6、对质量有疑义的钢材。对于成批混合的钢材如用于主要承重构造时必须逐根按现行分别试验如检验不符合要求时可根据实际情况用于非承重构造构件。进场的钢材必须进展验收。验收的主要内容：品种、规格、质量保证书以及外表质量检验。钢材端边或断口处不应有分层、夹渣等缺陷钢材的外表锈蚀、麻点、划痕深度不得超过其厚度负允许偏向值的1/2。钢材外表的锈蚀等级应符合现行?涂装前钢材外表锈蚀等级和防锈等级?GB23规定的C级及C级以上。钢构造工程采用的连接材料和涂装材料的品种、规格、性能等应符合设计要求和现行规定。应有合格证明、中文标志及检验等。材料堆放场地要平整四周排水畅通。堆放时应减少钢材的变形和注意堆放钢材的稳定性。钢材的端部应固定标牌和编。标牌应标明钢材的规格、钢、数量和材质验收证明书便于寻找和检查。焊接材料的品种、规格、性能等应符合设计要求和现行规定。一般选用能满足母材力学性能的焊条或结合母材的焊接性能改用非等强度而焊接性能较好的焊条。焊接前应将焊条进展烘焙低氢型焊条一般在常温下超过4h应重新烘焙重复次数不宜超过三次。各种焊条必须保存在通风良好、枯燥的地方焊条不宜直接放在地上。焊条包装要随用随启封以免受潮变质搬运和堆放焊条时应防止药皮受振脱落。金属压型板及其制品、另配件的品种、规格、性能等符合和设计要求。应检查的质量合格证明、中文标志及检验。三、钢构件制作1、程序：2、施工准备（1）审查施工图或作详图设计。检查施工图深度是否满足施工要求以及审核工艺要求是否合理技术要求能否实现等。施工应有才能根据设计图纸的要求和、规定进展详图设计满足施工要求。（2）编制工艺规程。包括对成品的技术要求关键零部件的精度要求检查主要构件制作的工艺流程材料拼接的位置和处置〔形式〕确定焊接收缩量和加工余量等质量和采取的措施以及加工用的设备和工艺装备。3、加工：〔1〕放样。应根据工艺要求预留收缩量和加工余量保证下料几何尺寸。注意用作计量长度根据的钢盘尺必须经受权的计量计量检定、校正精度到达要求的等级。〔2〕切割。钢材切割面或剪切面应无裂纹、夹渣、分层和大于1mm的缺棱。按切放样切割矫正加工组装〔组对〕焊接涂装编验收施工准备割面数的10抽查且不应少于3个。气割允许偏向工程允许偏向〔mm〕零件宽度、长度±3.0切割面平面度0.05厚度且不大于2.0割纹深度0.3部分缺口深度1.0机械剪切的允许偏向工程允许偏向〔mm〕零件宽度、长度±3.0边缘缺棱1.0型钢端部垂直度2.0〔3〕矫正与成型。采用冷矫正时应在环境温度－16℃〔普通碳素钢〕和－12℃〔低合金钢〕以上进展。采用加热矫正时加热温度应根据钢材性能选定加热温度应控制在900℃--1000℃温度降到700℃--800℃之前应完毕加工低合金构造钢在加热矫正后应自然冷却。矫正后的钢材外表不应有明显的凹面或损伤划痕深度不得大于0.5mm。且不应大于该钢材负允许偏向的1/2。应全数进展检查。冷矫正和冷弯曲的曲率半径和弯曲矢高应符合要求。〔4〕钢材矫正后的允许偏向应符合要求按矫正件数抽查10且不少于3件。钢材矫正后的允许偏向〔mm〕工程允许偏向钢板的部分平面度t≤141.5t>141.0型钢弯曲矢高L/1000且不应大于5.0角钢肢的垂直度B/100双肢栓接角钢的角度不得大于900槽钢翼缘对腹板的垂直度B/80工字钢、H型钢翼...
