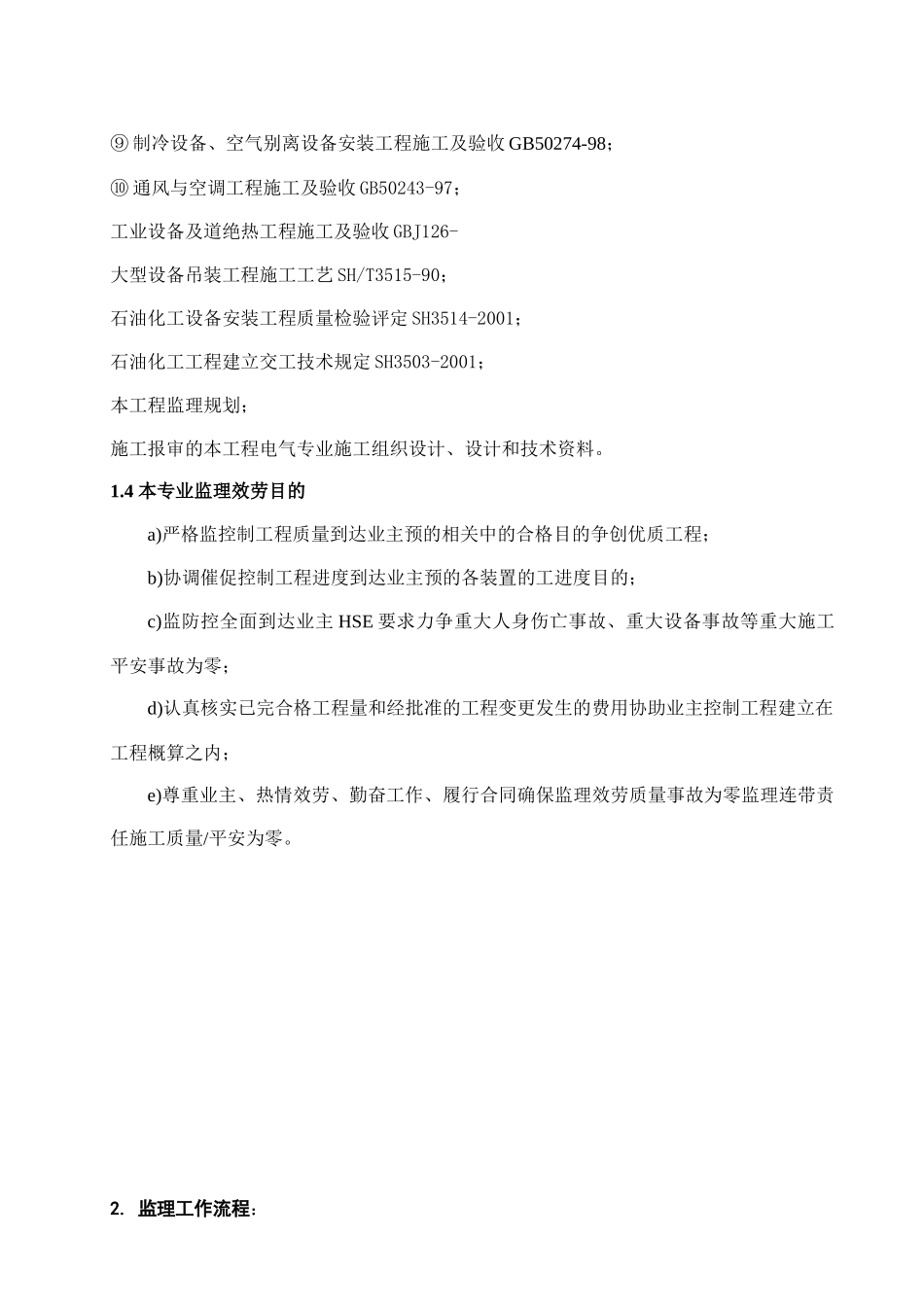

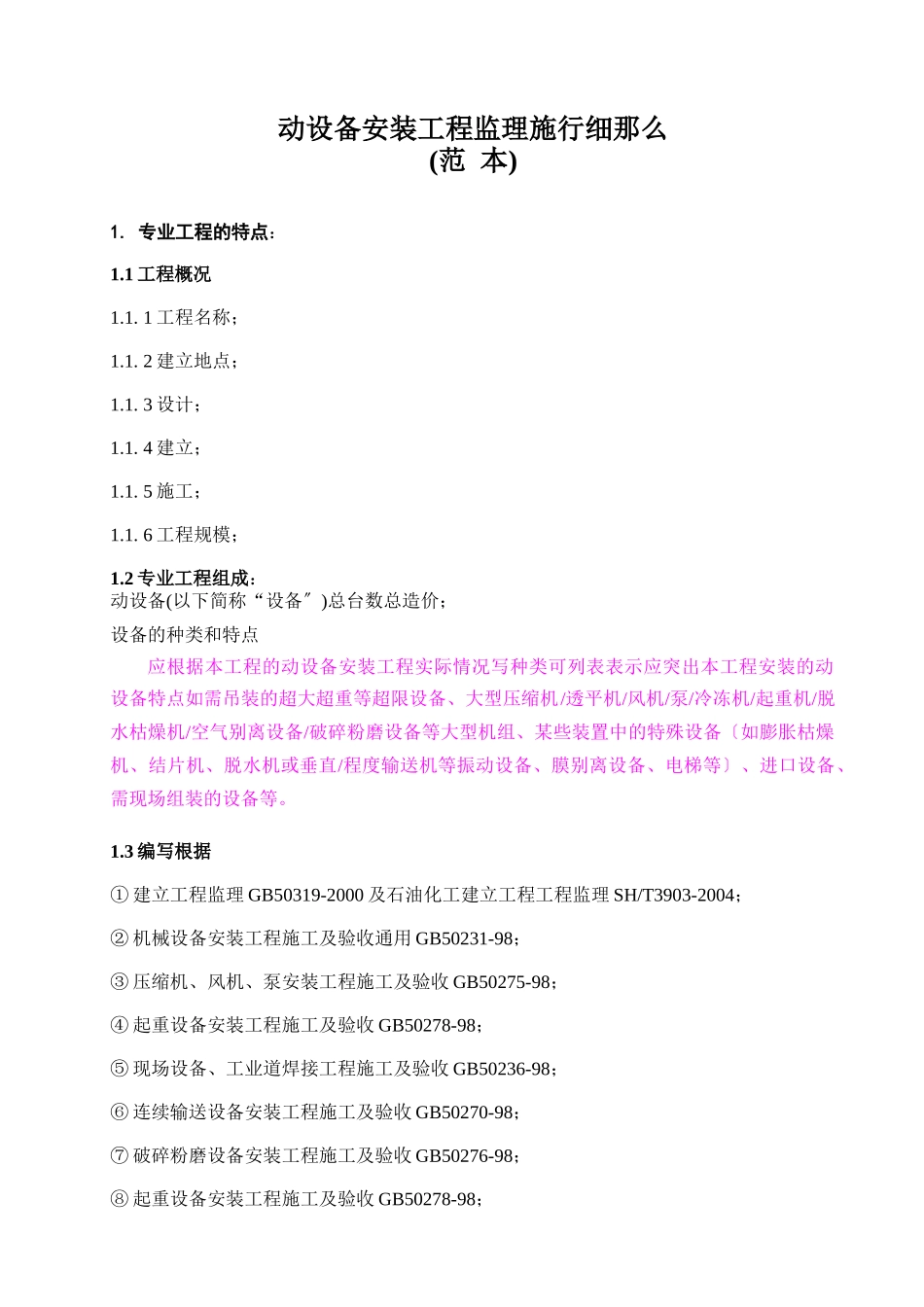

编：工程名称监理施行细那么批准：总监理工程师编制：专业/监理工程师长沙华星建立监理×××工程工程监理部200年月日动设备安装工程监理施行细那么(范本)1.专业工程的特点：1.1工程概况1.1.1工程名称；1.1.2建立地点；1.1.3设计；1.1.4建立；1.1.5施工；1.1.6工程规模；1.2专业工程组成：动设备(以下简称“设备〞)总台数总造价；设备的种类和特点应根据本工程的动设备安装工程实际情况写种类可列表表示应突出本工程安装的动设备特点如需吊装的超大超重等超限设备、大型压缩机/透平机/风机/泵/冷冻机/起重机/脱水枯燥机/空气别离设备/破碎粉磨设备等大型机组、某些装置中的特殊设备〔如膨胀枯燥机、结片机、脱水机或垂直/程度输送机等振动设备、膜别离设备、电梯等〕、进口设备、需现场组装的设备等。1.3编写根据①建立工程监理GB50319-2000及石油化工建立工程工程监理SH/T3903-2004；②机械设备安装工程施工及验收通用GB50231-98；③压缩机、风机、泵安装工程施工及验收GB50275-98；④起重设备安装工程施工及验收GB50278-98；⑤现场设备、工业道焊接工程施工及验收GB50236-98；⑥连续输送设备安装工程施工及验收GB50270-98；⑦破碎粉磨设备安装工程施工及验收GB50276-98；⑧起重设备安装工程施工及验收GB50278-98；⑨制冷设备、空气别离设备安装工程施工及验收GB50274-98；⑩通风与空调工程施工及验收GB50243-97；工业设备及道绝热工程施工及验收GBJ126-大型设备吊装工程施工工艺SH/T3515-90；石油化工设备安装工程质量检验评定SH3514-2001；石油化工工程建立交工技术规定SH3503-2001；本工程监理规划；施工报审的本工程电气专业施工组织设计、设计和技术资料。1.4本专业监理效劳目的a)严格监控制工程质量到达业主预的相关中的合格目的争创优质工程；b)协调催促控制工程进度到达业主预的各装置的工进度目的；c)监防控全面到达业主HSE要求力争重大人身伤亡事故、重大设备事故等重大施工平安事故为零；d)认真核实已完合格工程量和经批准的工程变更发生的费用协助业主控制工程建立在工程概算之内；e)尊重业主、热情效劳、勤奋工作、履行合同确保监理效劳质量事故为零监理连带责任施工质量/平安为零。2.监理工作流程：熟悉图纸将工艺图与土建图对照核查有无矛盾或参加图纸会审专业监理工程师填写专业监理工程师填写开工申请承建商按要求无地自容中栏目并须附上：施工组织设计、施工方案；工人、技术人员数量；机械品种、数量；承建商、分包人资质证等审核开工申请总监审核内容包括：承建商、分包人的资质证件；特殊工种操作人员的上岗证书；施工组织设计、施工方案；特种施工机械的有效证书等。审核结果承建商修改完善设备开箱验收业主、承建商、监理工程师现场中间交接验收承建商、土建施工、监理工程师检验结果验收结果不同意同意设备开箱检查内容：设备型规格是否与设计相符；设备外观是否完好无损；零配件是否齐全业主解决土建施工整改不合格不合格合格设备安装承建商设备安装工序*质量验收专业监理工程师验收结果整改签认安装质量报验申请表专业监理工程师继续下一道工序安装或继续其他设备安装不合格合格系统强度、严性等试验及敏感件试验、电气耐压试验等承建商现场检查旁站试验专业监理工程师试验结果整改试运转前检查业主、监理、承建商检查结果整改全部设备安装合格不合格合格不符合要求符合要求*动设备安装一般分为以下工序：1.设备开箱检验、设备根底现场核实；2.设备吊装、放线就位、找正找平、二次灌浆；3.设备清洗、装配、调试；4.机组内附属设施及道安装；5.同轴度找正/复查；6.光滑油系统检查及水、电系统确认；7.设备空负荷运转；8.设备负荷试运转。2监理工作的控制要点及目的值3.1进度控制的要点及目的值催促和审核施工编制的设备安装进度方案该方案必须符合和满足整个工程的总进度方案。设备无负荷试运转承建商现场检查或监测各有关专业监理工程师运转结果整改调试签认单机试运转记录相关专业监理工程师由顾客负责、对设备或系统进展负荷试运转测定与调整业主、设计、承建商、各专业监理工程师不合格合格工艺道安装、电、仪等专业安装工程均已验收催促施工按进度...
