东照大厦工程节能监理实施细则VIP专享VIP免费

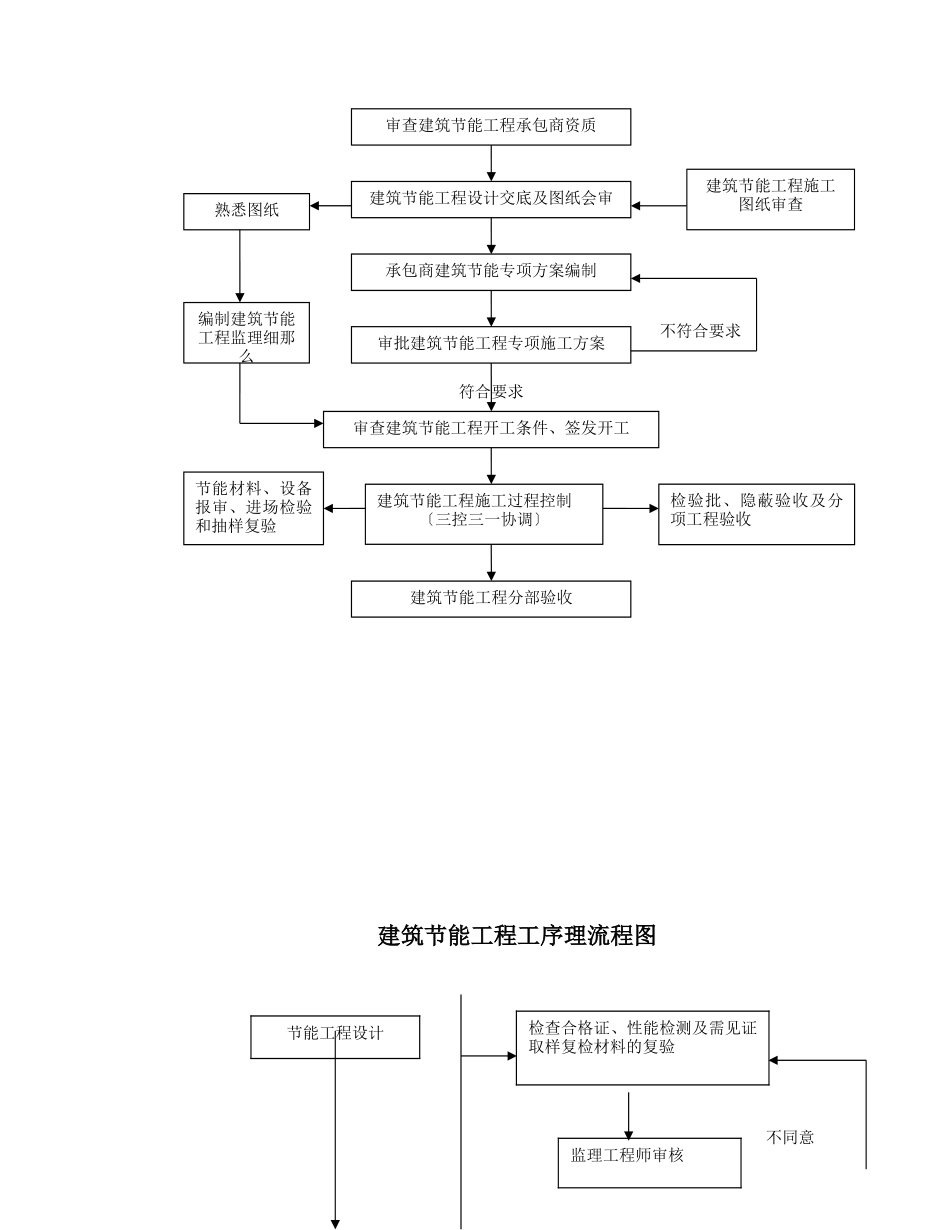

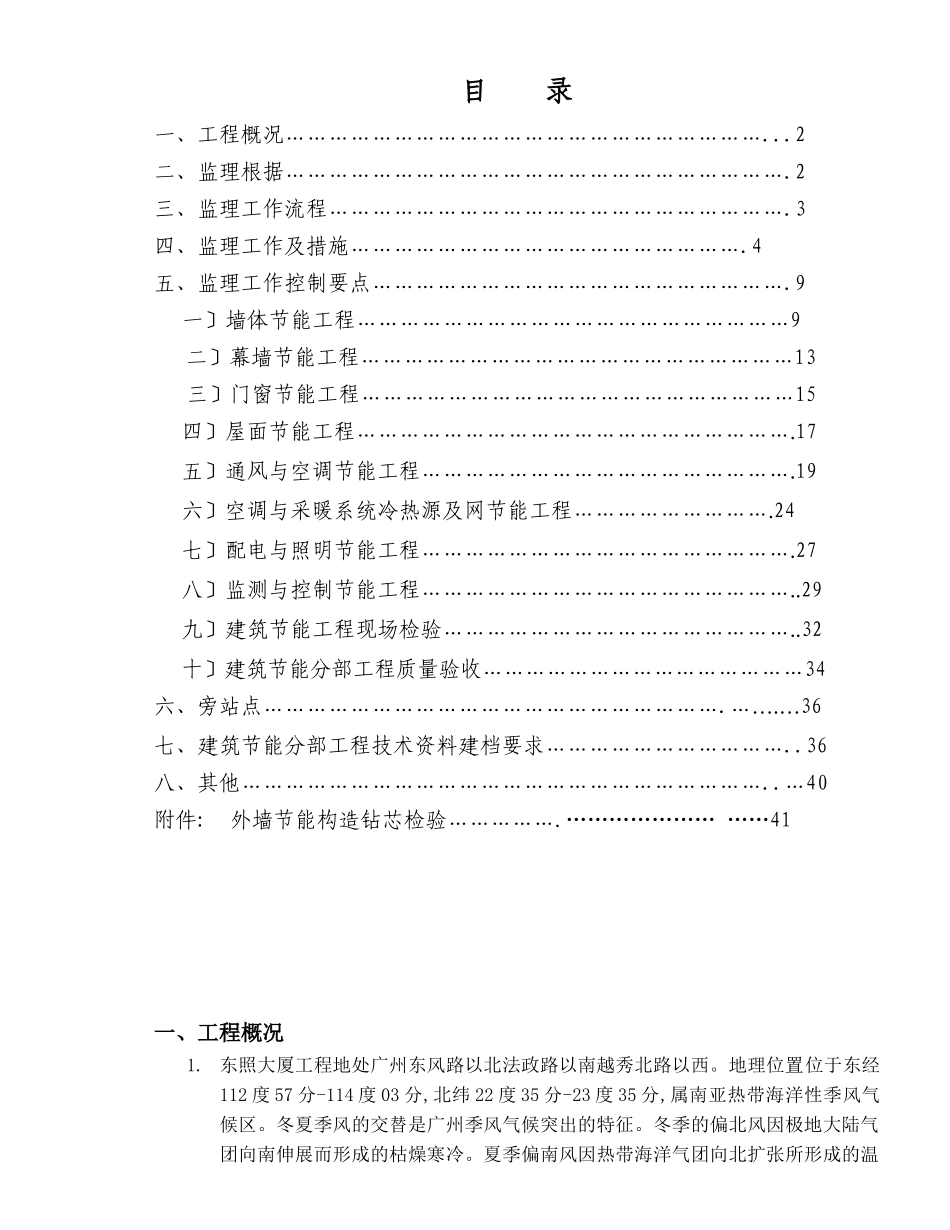

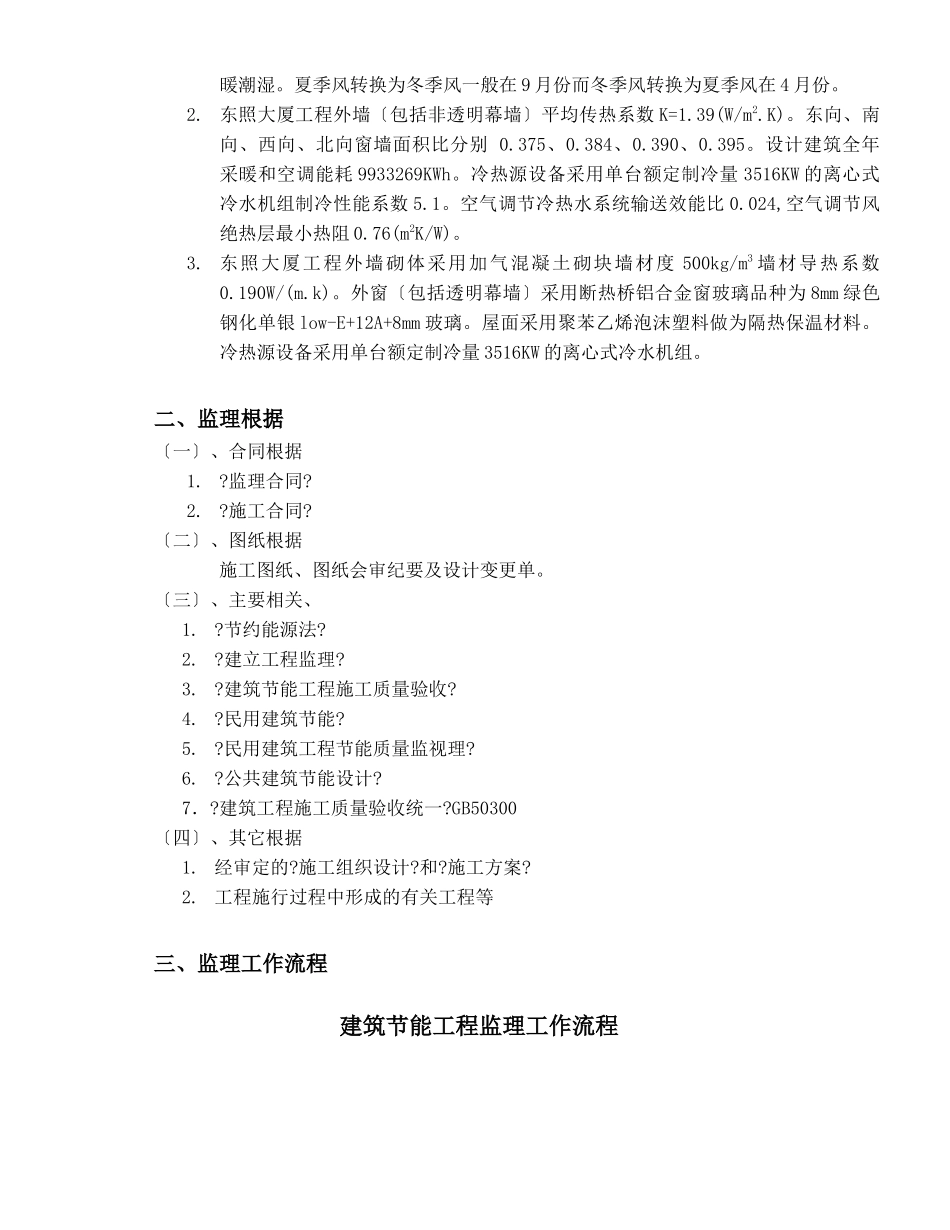

目录一、工程概况…………………………………………………………...2二、监理根据…………………………………………………………….2三、监理工作流程……………………………………………………….3四、监理工作及措施……………………………………………….4五、监理工作控制要点………………………………………………….9一〕墙体节能工程……………………………………………………9二〕幕墙节能工程……………………………………………………13三〕门窗节能工程……………………………………………………15四〕屋面节能工程…………………………………………………….17五〕通风与空调节能工程…………………………………………….19六〕空调与采暖系统冷热源及网节能工程……………………….24七〕配电与照明节能工程…………………………………………….27八〕监测与控制节能工程……………………………………………..29九〕建筑节能工程现场检验…………………………………………..32十〕建筑节能分部工程质量验收………………………………………34六、旁站点……………………………………………………….…….…36七、建筑节能分部工程技术资料建档要求……………………………..36八、其他………………………………………………………………..…40附件:外墙节能构造钻芯检验…………….………………………41一、工程概况1.东照大厦工程地处广州东风路以北法政路以南越秀北路以西。地理位置位于东经112度57分-114度03分,北纬22度35分-23度35分,属南亚热带海洋性季风气候区。冬夏季风的交替是广州季风气候突出的特征。冬季的偏北风因极地大陆气团向南伸展而形成的枯燥寒冷。夏季偏南风因热带海洋气团向北扩张所形成的温暖潮湿。夏季风转换为冬季风一般在9月份而冬季风转换为夏季风在4月份。2.东照大厦工程外墙〔包括非透明幕墙〕平均传热系数K=1.39(W/m2.K)。东向、南向、西向、北向窗墙面积比分别0.375、0.384、0.390、0.395。设计建筑全年采暖和空调能耗9933269KWh。冷热源设备采用单台额定制冷量3516KW的离心式冷水机组制冷性能系数5.1。空气调节冷热水系统输送效能比0.024,空气调节风绝热层最小热阻0.76(m2K/W)。3.东照大厦工程外墙砌体采用加气混凝土砌块墙材度500kg/m3墙材导热系数0.190W/(m.k)。外窗〔包括透明幕墙〕采用断热桥铝合金窗玻璃品种为8mm绿色钢化单银low-E+12A+8mm玻璃。屋面采用聚苯乙烯泡沫塑料做为隔热保温材料。冷热源设备采用单台额定制冷量3516KW的离心式冷水机组。二、监理根据〔一〕、合同根据1.?监理合同?2.?施工合同?〔二〕、图纸根据施工图纸、图纸会审纪要及设计变更单。〔三〕、主要相关、1.?节约能源法?2.?建立工程监理?3.?建筑节能工程施工质量验收?4.?民用建筑节能?5.?民用建筑工程节能质量监视理?6.?公共建筑节能设计?7．?建筑工程施工质量验收统一?GB50300〔四〕、其它根据1.经审定的?施工组织设计?和?施工方案?2.工程施行过程中形成的有关工程等三、监理工作流程建筑节能工程监理工作流程建筑节能工程工序理流程图符合要求审查建筑节能工程承包商资质建筑节能工程施工过程控制〔三控三一协调〕建筑节能工程设计交底及图纸会审审批建筑节能工程专项施工方案审查建筑节能工程开工条件、签发开工建筑节能工程分部验收检验批、隐蔽验收及分项工程验收熟悉图纸编制建筑节能工程监理细那么节能材料、设备报审、进场检验和抽样复验建筑节能工程施工图纸审查承包商建筑节能专项方案编制不符合要求节能工程设计监理工程师审核检查合格证、性能检测及需见证取样复检材料的复验不同意四、监理工作及措施(一)、建筑节能工程监理的根本规定：1．审查建筑节能工程的施工企业应具备相应的资质；施工现场应建立相应的质量理体系、施工质量控制和检验制度具有相应的施工技术。2．核查?广州民用建筑节能设计审查备案表?审查设计变更不得降低建筑节能效果。当设计变更涉及建筑节能效果时应经原施工图设计审查机构审查在施行前应设计变更手续并获得监理或建立确实认。3．审查建筑节能工程采用的新技术、新设备、新材料、新工艺是否已按照有关规定进展评审鉴...
