北京银泰钢结构监理细则VIP免费

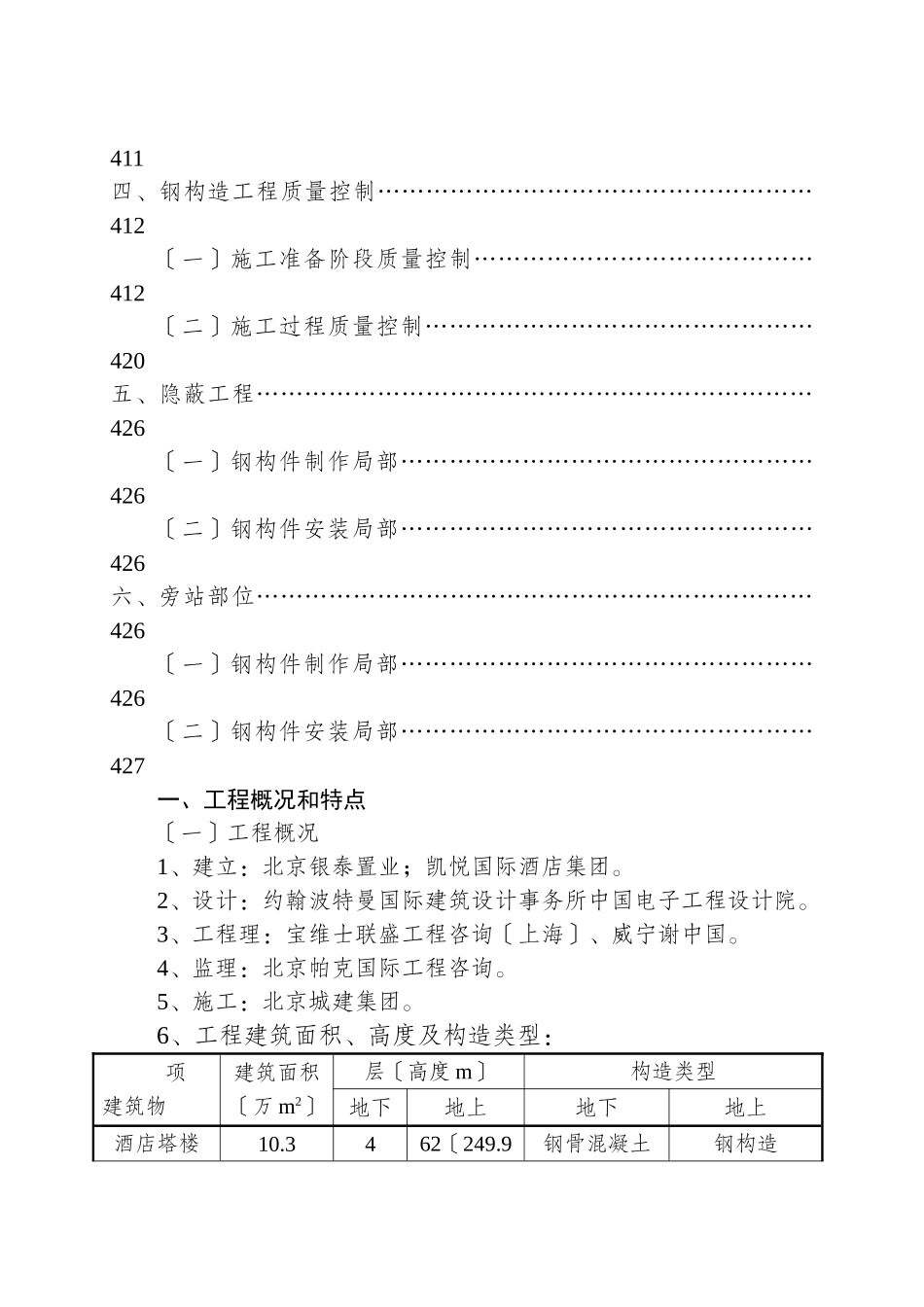

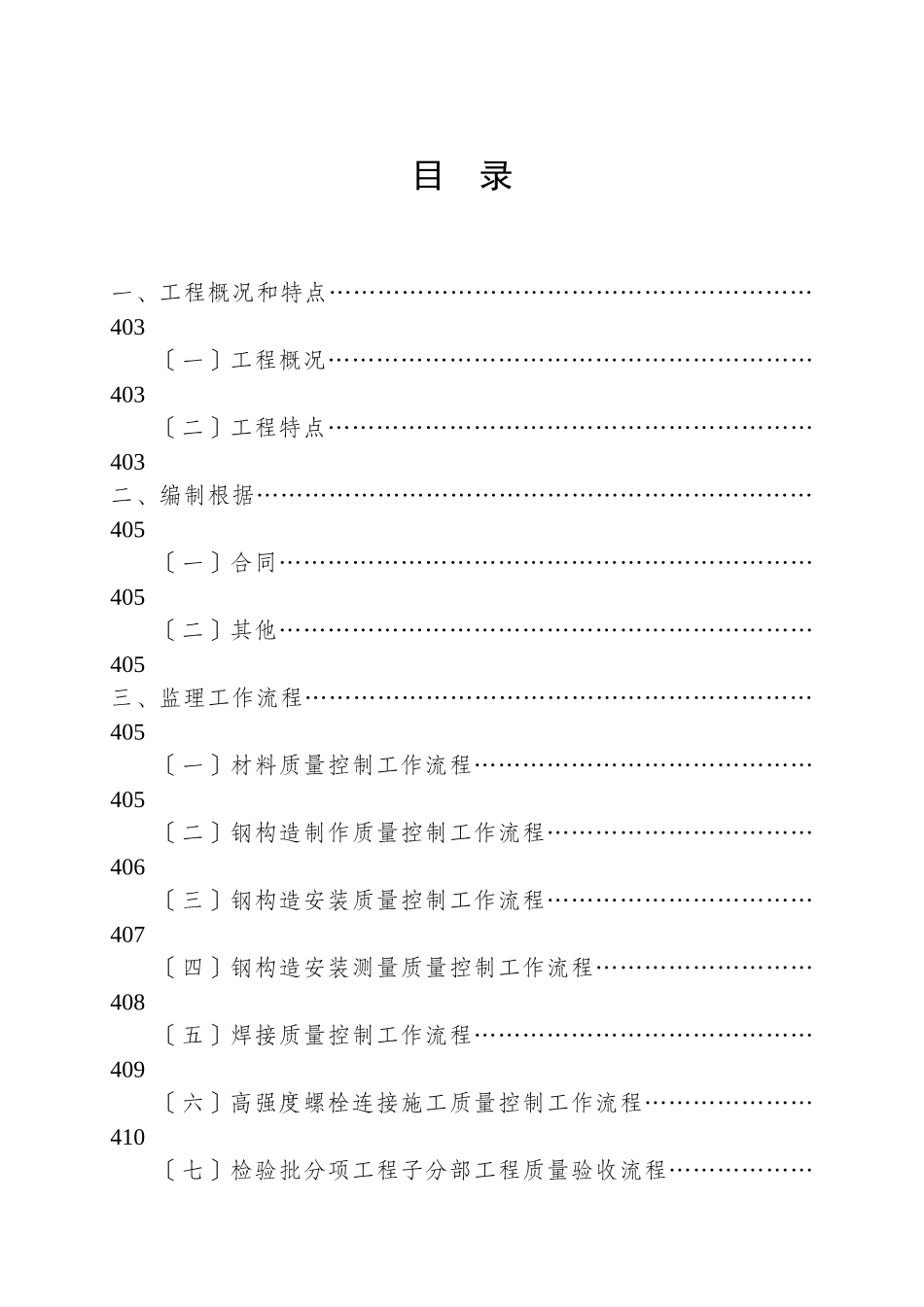

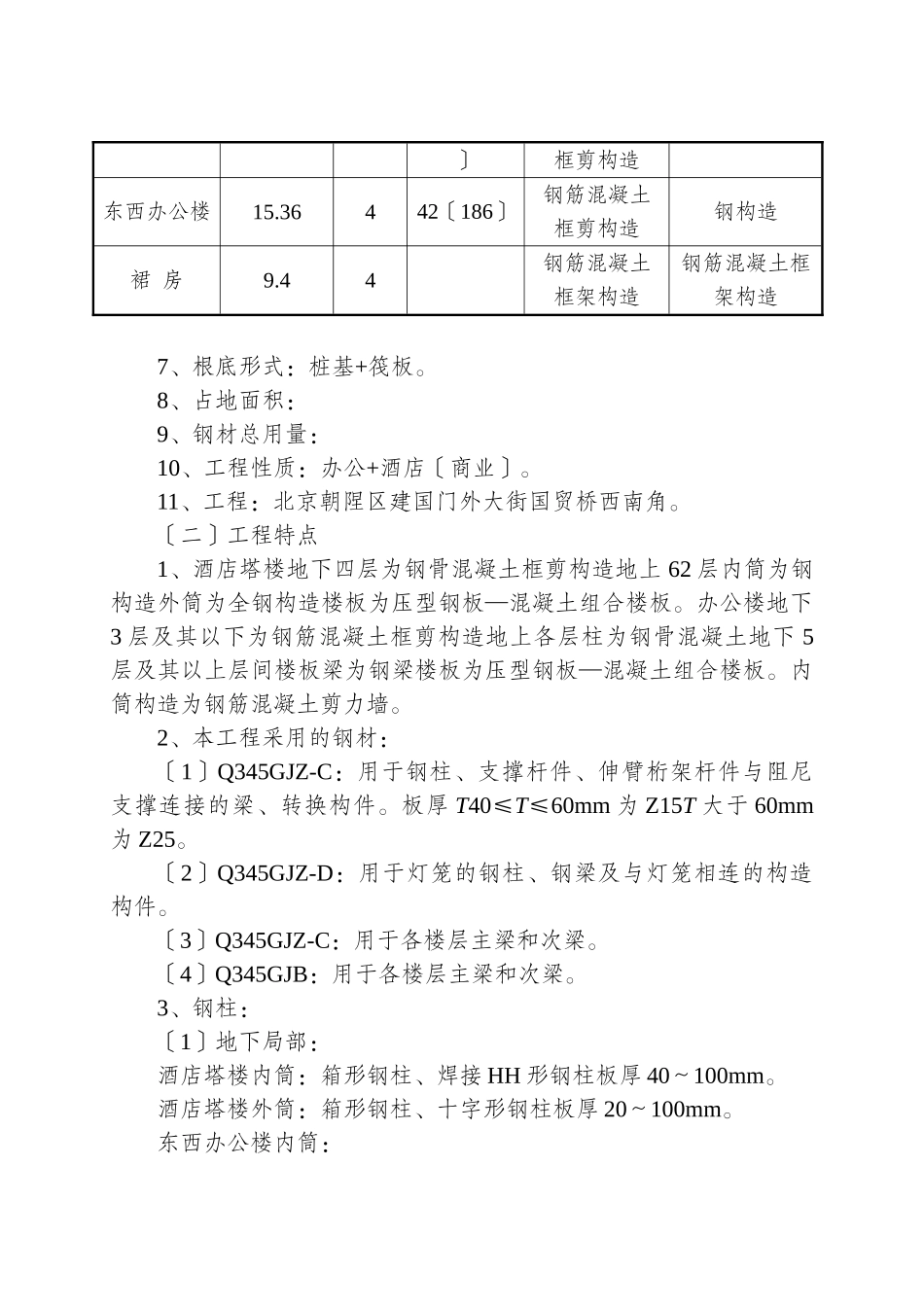

目录一、工程概况和特点……………………………………………………403〔一〕工程概况……………………………………………………403〔二〕工程特点……………………………………………………403二、编制根据……………………………………………………………405〔一〕合同…………………………………………………………405〔二〕其他…………………………………………………………405三、监理工作流程………………………………………………………405〔一〕材料质量控制工作流程……………………………………405〔二〕钢构造制作质量控制工作流程……………………………406〔三〕钢构造安装质量控制工作流程……………………………407〔四〕钢构造安装测量质量控制工作流程………………………408〔五〕焊接质量控制工作流程……………………………………409〔六〕高强度螺栓连接施工质量控制工作流程…………………410〔七〕检验批分项工程子分部工程质量验收流程………………411四、钢构造工程质量控制………………………………………………412〔一〕施工准备阶段质量控制……………………………………412〔二〕施工过程质量控制…………………………………………420五、隐蔽工程……………………………………………………………426〔一〕钢构件制作局部……………………………………………426〔二〕钢构件安装局部……………………………………………426六、旁站部位……………………………………………………………426〔一〕钢构件制作局部……………………………………………426〔二〕钢构件安装局部……………………………………………427一、工程概况和特点〔一〕工程概况1、建立：北京银泰置业；凯悦国际酒店集团。2、设计：约翰波特曼国际建筑设计事务所中国电子工程设计院。3、工程理：宝维士联盛工程咨询〔上海〕、威宁谢中国。4、监理：北京帕克国际工程咨询。5、施工：北京城建集团。6、工程建筑面积、高度及构造类型：项建筑物建筑面积〔万m2〕层〔高度m〕构造类型地下地上地下地上酒店塔楼10.3462〔249.9钢骨混凝土钢构造〕框剪构造东西办公楼15.36442〔186〕钢筋混凝土框剪构造钢构造裙房9.44钢筋混凝土框架构造钢筋混凝土框架构造7、根底形式：桩基+筏板。8、占地面积：9、钢材总用量：10、工程性质：办公+酒店〔商业〕。11、工程：北京朝陧区建国门外大街国贸桥西南角。〔二〕工程特点1、酒店塔楼地下四层为钢骨混凝土框剪构造地上62层内筒为钢构造外筒为全钢构造楼板为压型钢板—混凝土组合楼板。办公楼地下3层及其以下为钢筋混凝土框剪构造地上各层柱为钢骨混凝土地下5层及其以上层间楼板梁为钢梁楼板为压型钢板—混凝土组合楼板。内筒构造为钢筋混凝土剪力墙。2、本工程采用的钢材：〔1〕Q345GJZ-C：用于钢柱、支撑杆件、伸臂桁架杆件与阻尼支撑连接的梁、转换构件。板厚T40≤T≤60mm为Z15T大于60mm为Z25。〔2〕Q345GJZ-D：用于灯笼的钢柱、钢梁及与灯笼相连的构造构件。〔3〕Q345GJZ-C：用于各楼层主梁和次梁。〔4〕Q345GJB：用于各楼层主梁和次梁。3、钢柱：〔1〕地下局部：酒店塔楼内筒：箱形钢柱、焊接HH形钢柱板厚40～100mm。酒店塔楼外筒：箱形钢柱、十字形钢柱板厚20～100mm。东西办公楼内筒：东西办公楼外筒：十字形钢柱〔从B2起〕板厚50mm。〔2〕地上局部：4、钢梁：〔1〕地下局部：酒店塔楼外筒裙梁：板厚16～40mm。酒店塔楼内筒裙梁：板厚10～65mm。〔2〕地上局部：板厚：钢梁20～100mm。5、钢构件连接大局部为栓焊连接柱与梁、梁与梁连接施工中顺序为复板高强度螺栓连接先初拧焊接梁翼缘焊缝终拧。6、本工程难点：〔1〕建筑物高度高：要求钢构件制作和安装测量精度高。〔2〕厚板焊接困难：要求钢构件在制作和安装过程中加强焊接的理和监控控制产生焊接冷裂纹的一切因素和采用合理的焊接顺序防止焊接变形。二、编制根据〔一〕合同1、北京银泵中心建筑工程施工总合同。2、北京银泵中心建筑工程施工分包合同。3、北京银泵中心建筑工程委托监理合同。〔二〕其他1、?建立工程监理规程?〔DBJ01—41—2002〕。2、本工程钢构造设计施工图及设计说明。3、本工...
