人工挖孔桩施工技术交底VIP免费

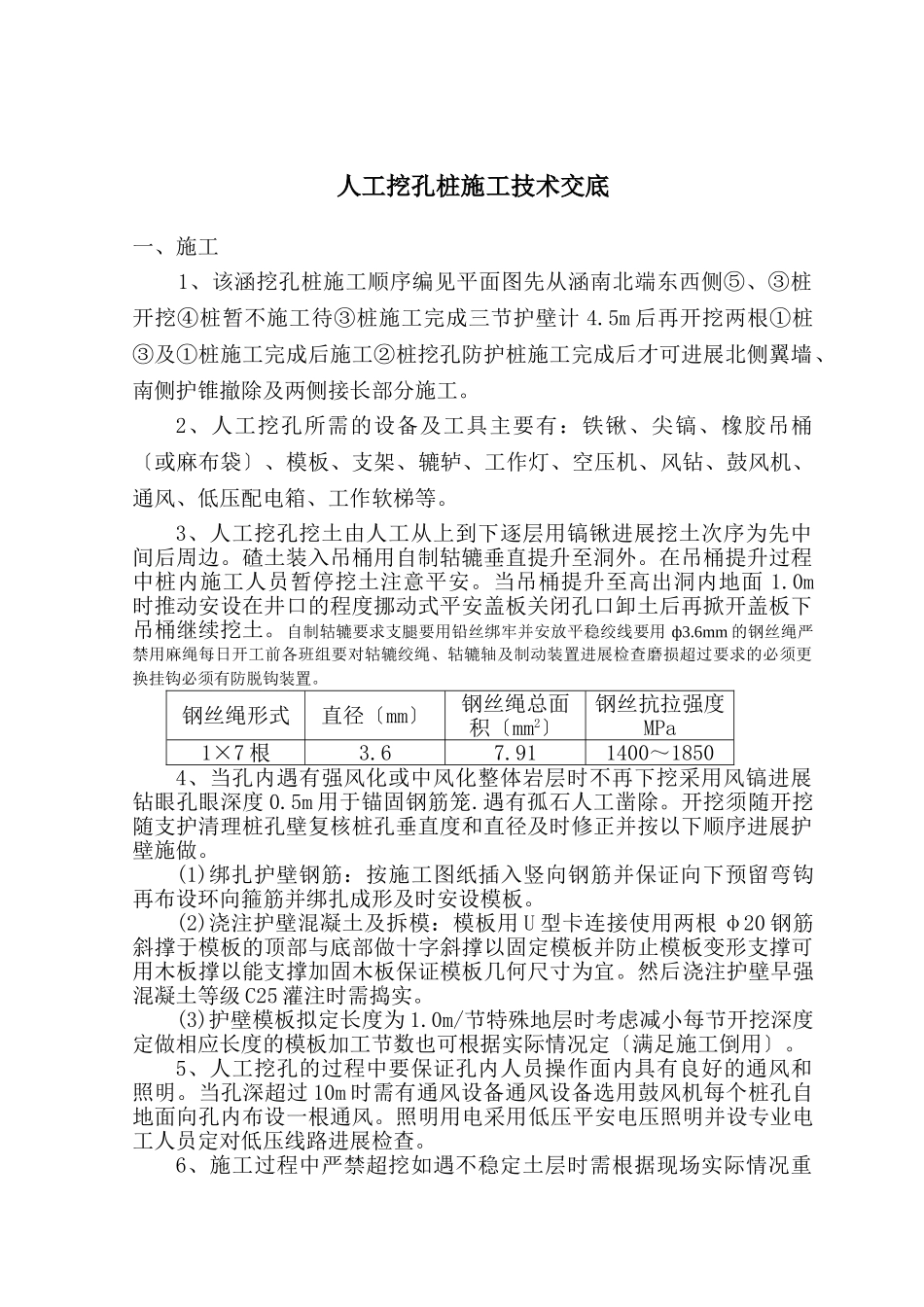

人工挖孔桩施工技术交底_第1页
1/4

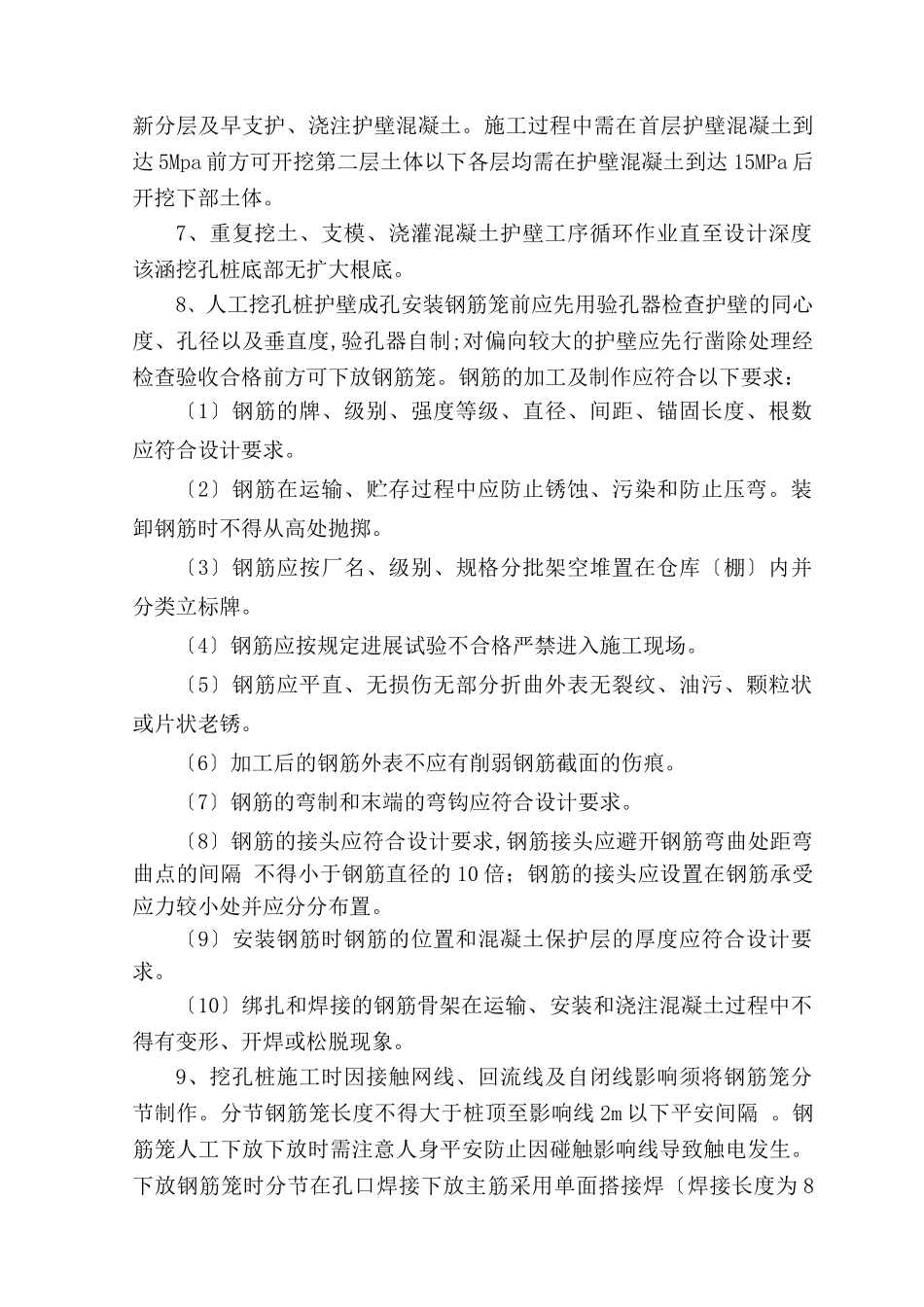

人工挖孔桩施工技术交底_第2页
2/4

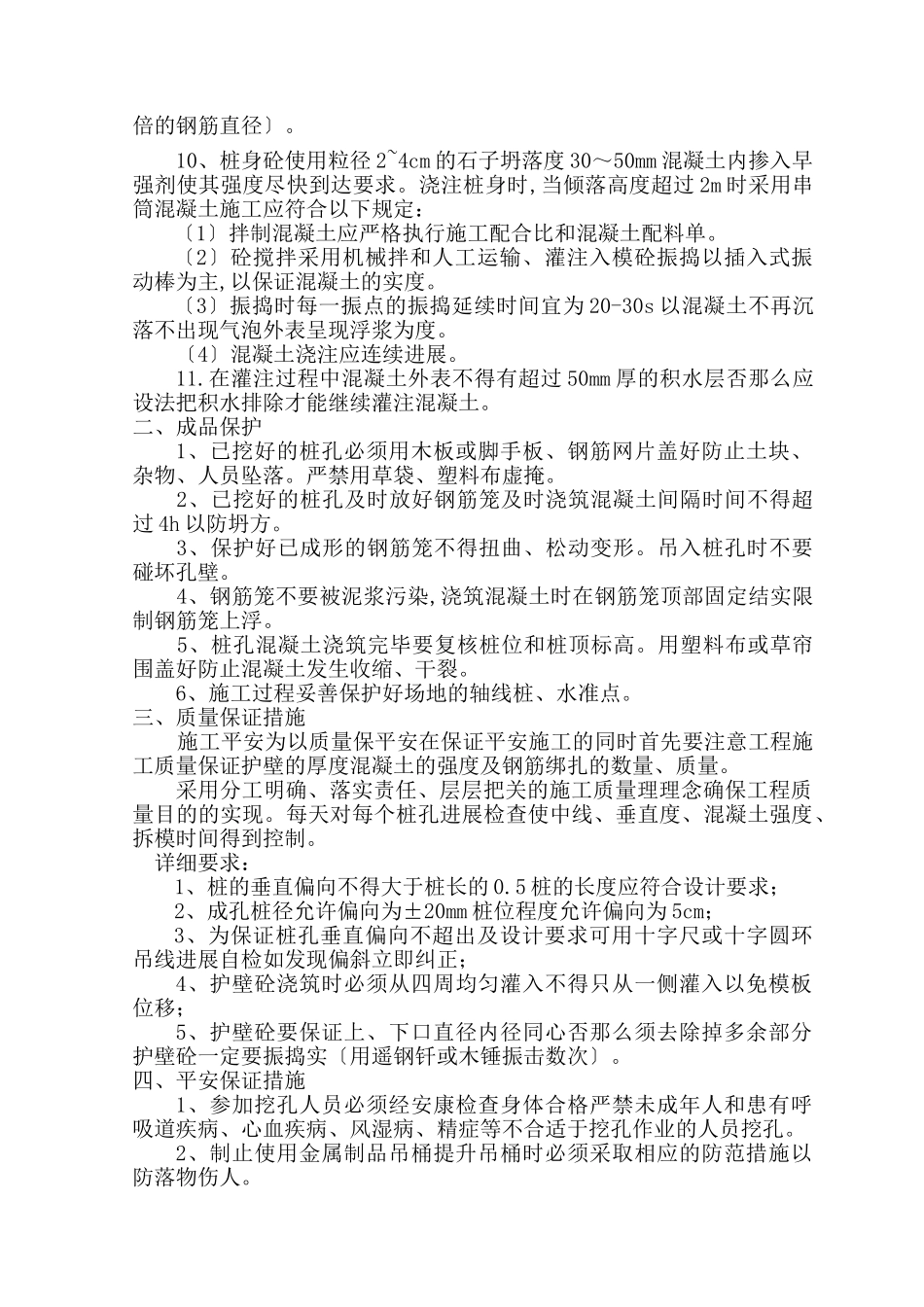

人工挖孔桩施工技术交底_第3页
3/4
人工挖孔桩施工技术交底一、施工1、该涵挖孔桩施工顺序编见平面图先从涵南北端东西侧⑤、③桩开挖④桩暂不施工待③桩施工完成三节护壁计4.5m后再开挖两根①桩③及①桩施工完成后施工②桩挖孔防护桩施工完成后才可进展北侧翼墙、南侧护锥撤除及两侧接长部分施工。2、人工挖孔所需的设备及工具主要有:铁锹、尖镐、橡胶吊桶〔或麻布袋〕、模板、支架、辘轳、工作灯、空压机、风钻、鼓风机、通风、低压配电箱、工作软梯等。3、人工挖孔挖土由人工从上到下逐层用镐锹进展挖土次序为先中间后周边。碴土装入吊桶用自制轱辘垂直提升至洞外。在吊桶提升过程中桩内施工人员暂停挖土注意平安。当吊桶提升至高出洞内地面1.0m时推动安设在井口的程度挪动式平安盖板关闭孔口卸土后再掀开盖板下吊桶继续挖土。自制轱辘要求支腿要用铅丝绑牢并安放平稳绞线要用ф3.6mm的钢丝绳严禁用麻绳每日开工前各班组要对轱辘绞绳、轱辘轴及制动装置进展检查磨损超过要求的必须更换挂钩必须有防脱钩装置。钢丝绳形式直径〔mm〕钢丝绳总面积〔mm2〕钢丝抗拉强度MPa1×7根3.67.911400~18504、当孔内遇有强风化或中风化整体岩层时不再下挖采用风镐进展钻眼孔眼深度0.5m用于锚固钢筋笼.遇有孤石人工凿除。开挖须随开挖随支护清理桩孔壁复核桩孔垂直度和直径及时修正并按以下顺序进展护壁施做。(1)绑扎护壁钢筋:按施工图纸插入竖向钢筋并保证向下预留弯钩再布设环向箍筋并绑扎成形及时安设模板。(2)浇注护壁混凝土及拆模:模板用U型卡连接使用两根φ20钢筋斜撑于模板的顶部与底部做十字斜撑以固定模板并防止模板变形支撑可用木板撑以能支撑加固木板保证模板几何尺寸为宜。然后浇注护壁早强混凝土等级C25灌注时需捣实。(3)护壁模板拟定长度为1.0m/节特殊地层时考虑减小每节开挖深度定做相应长度的模板加工节数也可根据实际情况定〔满足施工倒用〕。5、人工挖孔的过程中要保证孔内人员操作面内具有良好的通风和照明。当孔深超过10m时需有通风设备通风设备选用鼓风机每个桩孔自地面向孔内布设一根通风。照明用电采用低压平安电压照明并设专业电工人员定对低压线路进展检查。6、施工过程中严禁超挖如遇不稳定土层时需根据现场实际情况重新分层及早支护、浇注护壁混凝土。施工过程中需在首层护壁混凝土到达5Mpa前方可开挖第二层土体以下各层均需在护壁混凝土到达15MPa后开挖下部土体。7、重复挖土、支模、浇灌混凝土护壁工序循环作业直至设计深度该涵挖孔桩底部无扩大根底。8、人工挖孔桩护壁成孔安装钢筋笼前应先用验孔器检查护壁的同心度、孔径以及垂直度,验孔器自制;对偏向较大的护壁应先行凿除处理经检查验收合格前方可下放钢筋笼。钢筋的加工及制作应符合以下要求:〔1〕钢筋的牌、级别、强度等级、直径、间距、锚固长度、根数应符合设计要求。〔2〕钢筋在运输、贮存过程中应防止锈蚀、污染和防止压弯。装卸钢筋时不得从高处抛掷。〔3〕钢筋应按厂名、级别、规格分批架空堆置在仓库〔棚〕内并分类立标牌。〔4〕钢筋应按规定进展试验不合格严禁进入施工现场。〔5〕钢筋应平直、无损伤无部分折曲外表无裂纹、油污、颗粒状或片状老锈。〔6〕加工后的钢筋外表不应有削弱钢筋截面的伤痕。〔7〕钢筋的弯制和末端的弯钩应符合设计要求。〔8〕钢筋的接头应符合设计要求,钢筋接头应避开钢筋弯曲处距弯曲点的间隔不得小于钢筋直径的10倍;钢筋的接头应设置在钢筋承受应力较小处并应分分布置。〔9〕安装钢筋时钢筋的位置和混凝土保护层的厚度应符合设计要求。〔10〕绑扎和焊接的钢筋骨架在运输、安装和浇注混凝土过程中不得有变形、开焊或松脱现象。9、挖孔桩施工时因接触网线、回流线及自闭线影响须将钢筋笼分节制作。分节钢筋笼长度不得大于桩顶至影响线2m以下平安间隔。钢筋笼人工下放下放时需注意人身平安防止因碰触影响线导致触电发生。下放钢筋笼时分节在孔口焊接下放主筋采用单面搭接焊〔焊接长度为8倍的钢筋直径〕。10、桩身砼使用粒径2~4cm的石子坍落度30~50mm混凝土内掺入早强剂使其强度尽快到达要求。浇注桩身时,当倾落高度超过2m时采用串筒混凝土施工应符合以下规定:〔1〕拌制混凝土应严格执行施工配合比和混凝...
