人防模板工程技术交底VIP免费

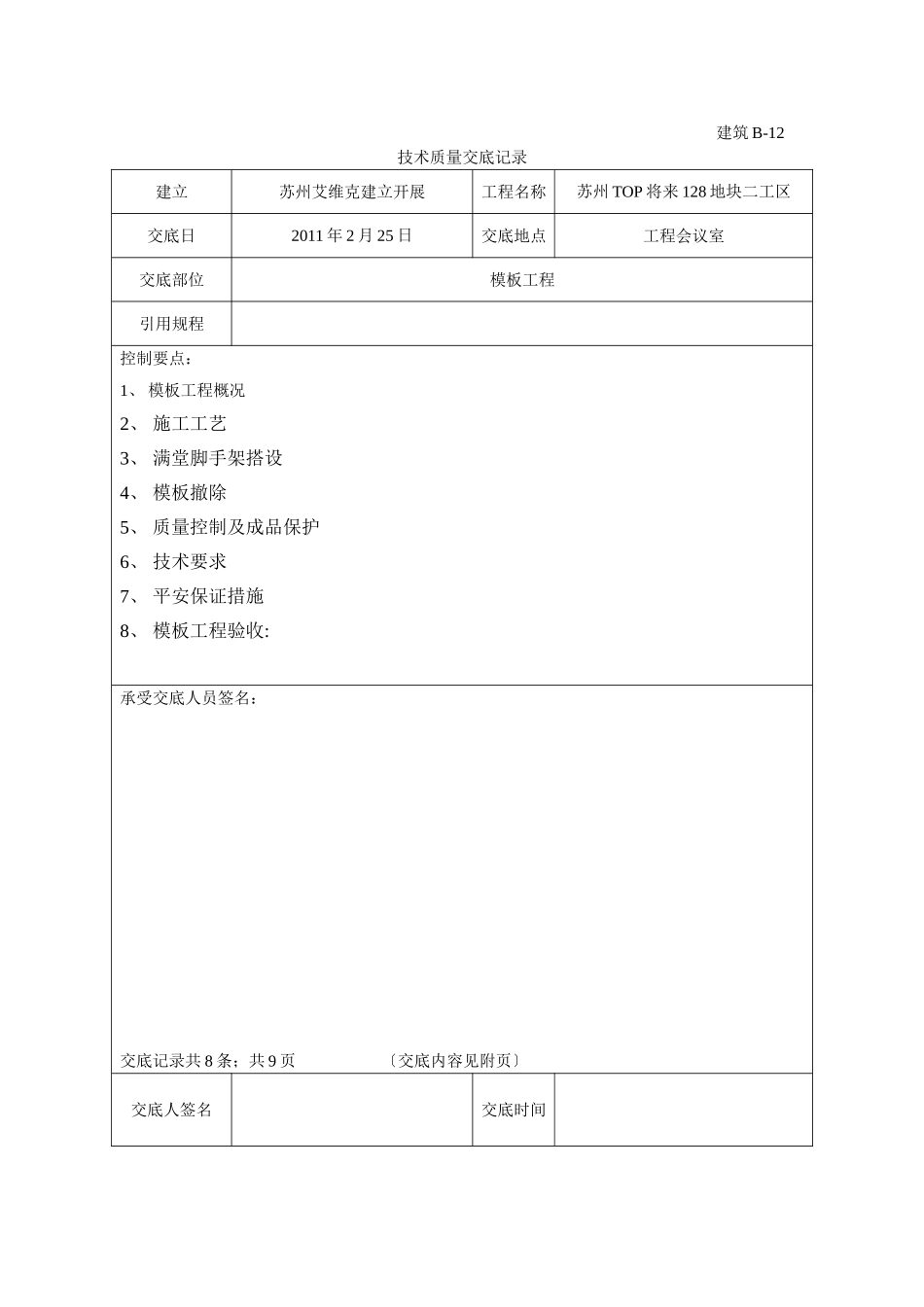

人防模板工程技术交底_第1页
1/10

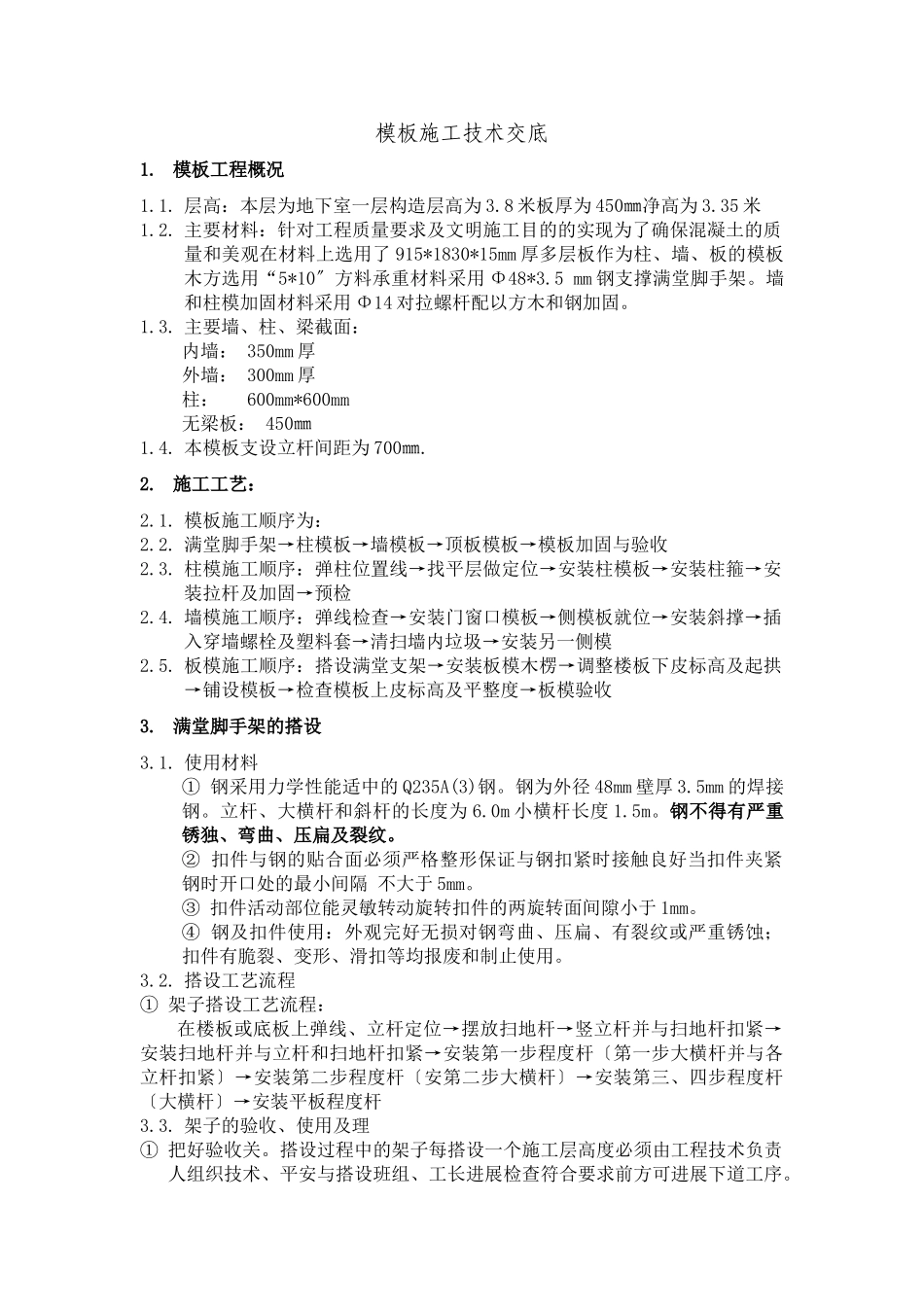

人防模板工程技术交底_第2页
2/10

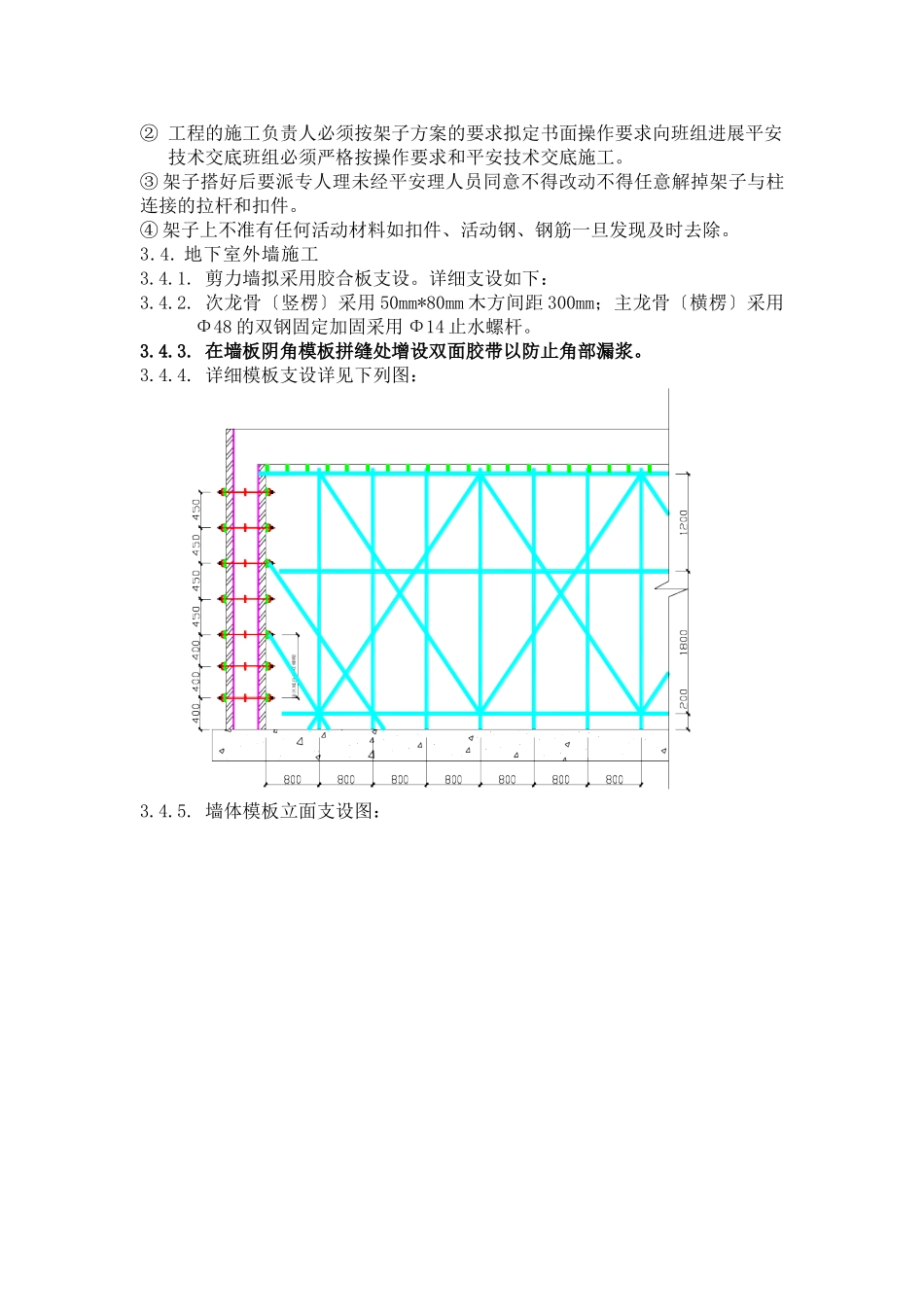

人防模板工程技术交底_第3页
3/10
建筑B-12技术质量交底记录建立苏州艾维克建立开展工程名称苏州TOP将来128地块二工区交底日2011年2月25日交底地点工程会议室交底部位模板工程引用规程控制要点:1、模板工程概况2、施工工艺3、满堂脚手架搭设4、模板撤除5、质量控制及成品保护6、技术要求7、平安保证措施8、模板工程验收:承受交底人员签名:交底记录共8条;共9页〔交底内容见附页〕交底人签名交底时间模板施工技术交底1.模板工程概况1.1.层高:本层为地下室一层构造层高为3.8米板厚为450㎜净高为3.35米1.2.主要材料:针对工程质量要求及文明施工目的的实现为了确保混凝土的质量和美观在材料上选用了915*1830*15mm厚多层板作为柱、墙、板的模板木方选用“5*10〞方料承重材料采用Φ48*3.5mm钢支撑满堂脚手架。墙和柱模加固材料采用Φ14对拉螺杆配以方木和钢加固。1.3.主要墙、柱、梁截面:内墙:350mm厚外墙:300mm厚柱:600mm*600mm无梁板:450㎜1.4.本模板支设立杆间距为700㎜.2.施工工艺:2.1.模板施工顺序为:2.2.满堂脚手架→柱模板→墙模板→顶板模板→模板加固与验收2.3.柱模施工顺序:弹柱位置线→找平层做定位→安装柱模板→安装柱箍→安装拉杆及加固→预检2.4.墙模施工顺序:弹线检查→安装门窗口模板→侧模板就位→安装斜撑→插入穿墙螺栓及塑料套→清扫墙内垃圾→安装另一侧模2.5.板模施工顺序:搭设满堂支架→安装板模木楞→调整楼板下皮标高及起拱→铺设模板→检查模板上皮标高及平整度→板模验收3.满堂脚手架的搭设3.1.使用材料①钢采用力学性能适中的Q235A(3)钢。钢为外径48mm壁厚3.5mm的焊接钢。立杆、大横杆和斜杆的长度为6.0m小横杆长度1.5m。钢不得有严重锈独、弯曲、压扁及裂纹。②扣件与钢的贴合面必须严格整形保证与钢扣紧时接触良好当扣件夹紧钢时开口处的最小间隔不大于5mm。③扣件活动部位能灵敏转动旋转扣件的两旋转面间隙小于1mm。④钢及扣件使用:外观完好无损对钢弯曲、压扁、有裂纹或严重锈蚀;扣件有脆裂、变形、滑扣等均报废和制止使用。3.2.搭设工艺流程①架子搭设工艺流程:在楼板或底板上弹线、立杆定位→摆放扫地杆→竖立杆并与扫地杆扣紧→安装扫地杆并与立杆和扫地杆扣紧→安装第一步程度杆〔第一步大横杆并与各立杆扣紧〕→安装第二步程度杆〔安第二步大横杆〕→安装第三、四步程度杆〔大横杆〕→安装平板程度杆3.3.架子的验收、使用及理①把好验收关。搭设过程中的架子每搭设一个施工层高度必须由工程技术负责人组织技术、平安与搭设班组、工长进展检查符合要求前方可进展下道工序。②工程的施工负责人必须按架子方案的要求拟定书面操作要求向班组进展平安技术交底班组必须严格按操作要求和平安技术交底施工。③架子搭好后要派专人理未经平安理人员同意不得改动不得任意解掉架子与柱连接的拉杆和扣件。④架子上不准有任何活动材料如扣件、活动钢、钢筋一旦发现及时去除。3.4.地下室外墙施工3.4.1.剪力墙拟采用胶合板支设。详细支设如下:3.4.2.次龙骨〔竖楞〕采用50mm*80mm木方间距300mm;主龙骨〔横楞〕采用Φ48的双钢固定加固采用Φ14止水螺杆。3.4.3.在墙板阴角模板拼缝处增设双面胶带以防止角部漏浆。3.4.4.详细模板支设详见下列图:3.4.5.墙体模板立面支设图:3.5.柱模施工3.5.1.本工程框架柱尺寸较大。根据工程特点为保证施工质量和观感采用Ф14对拉螺杆和钢加固结合的方式。3.5.2.柱模加固详细如下:本工程柱为600*600模板背肋木方间距250mm;钢柱箍间距底部1/3为400mm上部为600mm;加固螺栓采用Ф14螺杆;柱模底部采用在柱筋四角焊接定位钢筋的定位模板。为保证柱角不漏浆在柱四角增设双面胶。柱模底部留设清扫口高100mm冲洗后用木方堵塞清扫口应统一留置在柱子同一侧〔详细如下图〕。柱模清扫口3.6.顶板模施工3.6.1.顶模采用胶合板硬拼木方做背楞满堂扣件式钢脚手架做支撑及加固。3.6.2.根据工程特点顶板木方短向布置在承重横杆上间距250mm。钢立杆间距设为700mm,横杆步距设为1800mm。为保证支撑的结实性设一道扫地杆扫地杆必须满设3.6.3.施工要求:1)、层高为3.8m时脚手架〔含扫地杆〕不少于3道程度杆.2)、程度杆必须两个方向加设保证架子的整体稳定性。3)、铺板...
