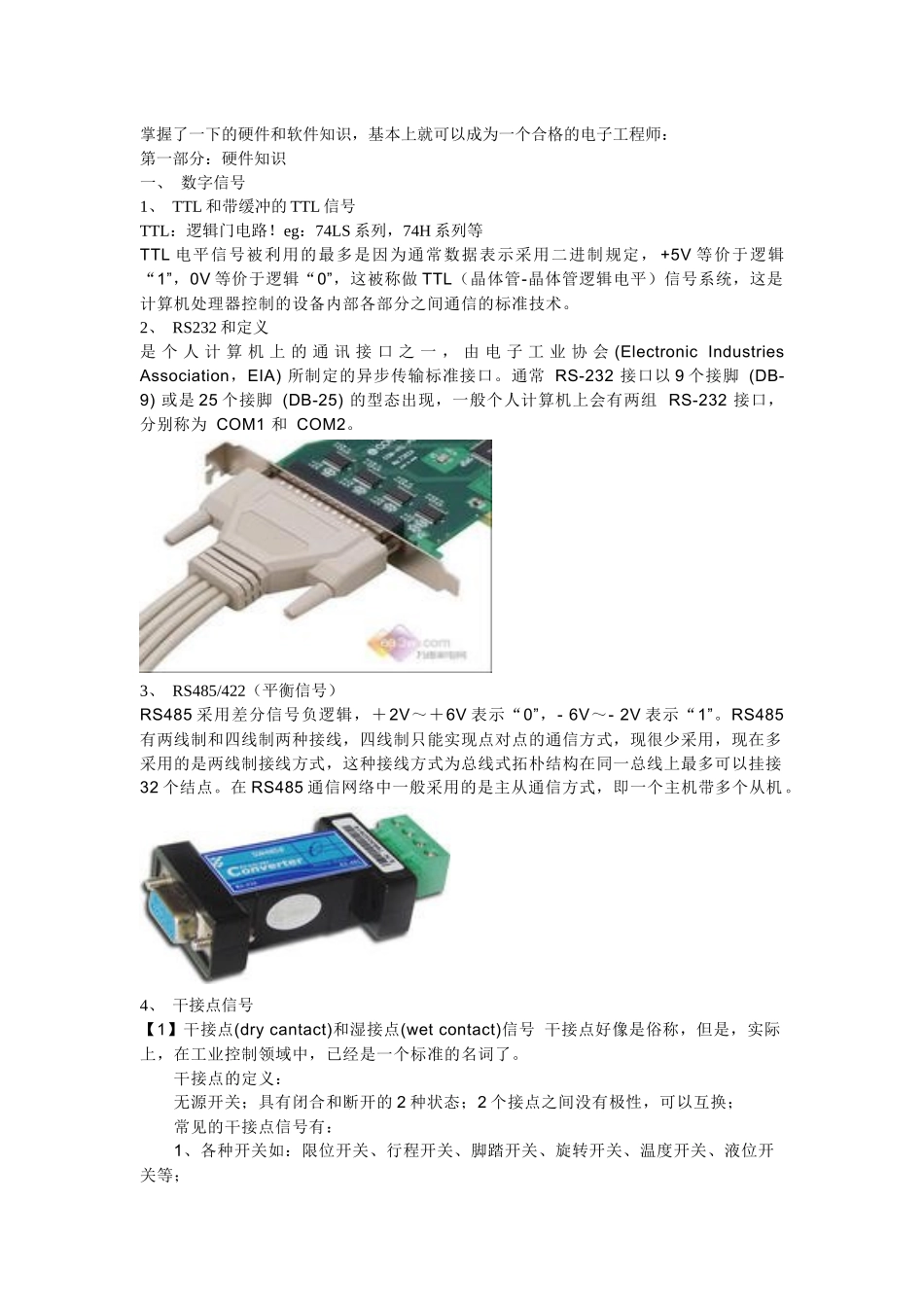

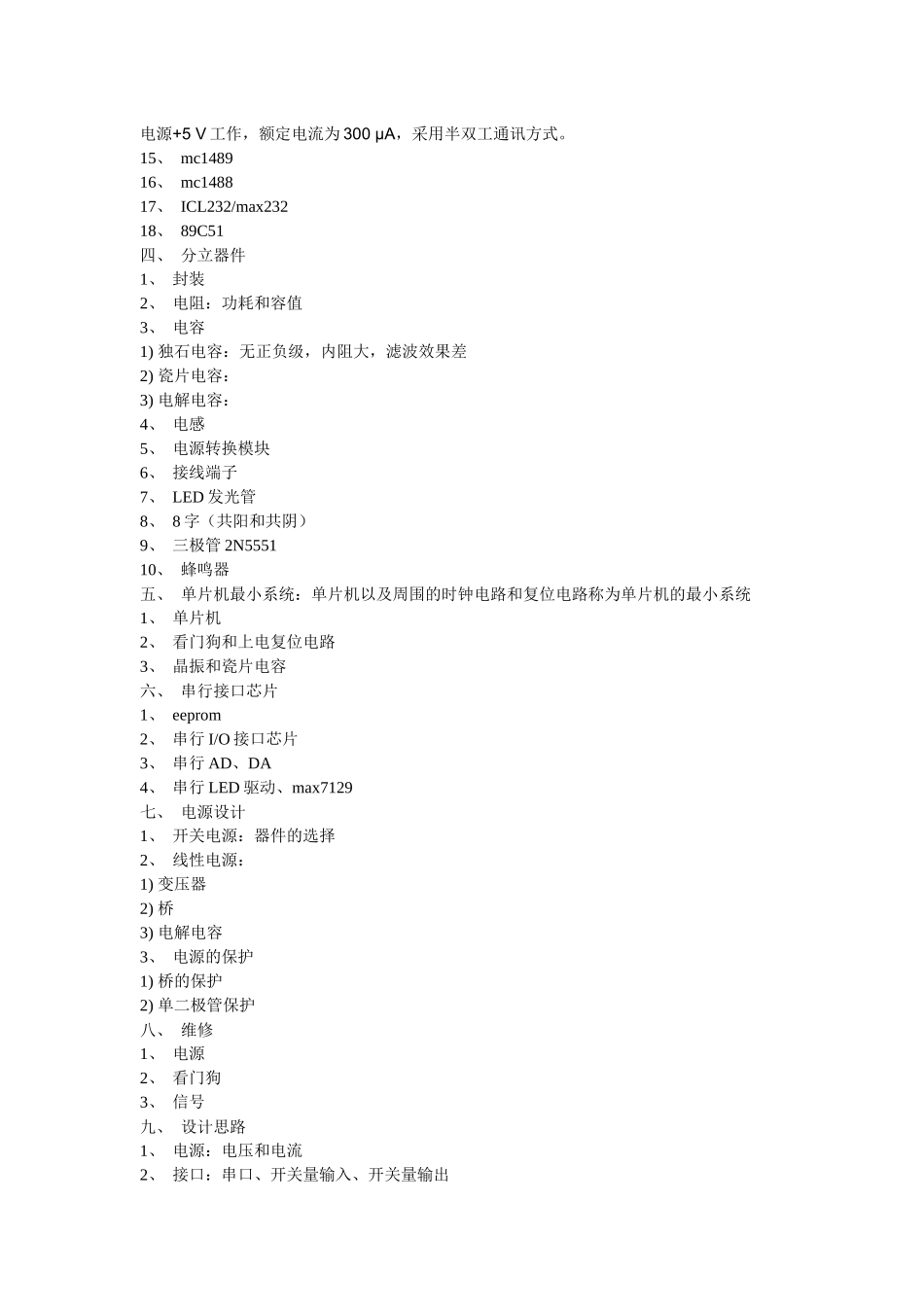

掌握了一下的硬件和软件知识，基本上就可以成为一个合格的电子工程师：第一部分：硬件知识一、数字信号1、TTL和带缓冲的TTL信号TTL：逻辑门电路！eg：74LS系列，74H系列等TTL电平信号被利用的最多是因为通常数据表示采用二进制规定，+5V等价于逻辑“1”，0V等价于逻辑“0”，这被称做TTL（晶体管-晶体管逻辑电平）信号系统，这是计算机处理器控制的设备内部各部分之间通信的标准技术。2、RS232和定义是个人计算机上的通讯接口之一，由电子工业协会(ElectronicIndustriesAssociation，EIA)所制定的异步传输标准接口。通常RS-232接口以9个接脚(DB-9)或是25个接脚(DB-25)的型态出现，一般个人计算机上会有两组RS-232接口，分别称为COM1和COM2。3、RS485/422（平衡信号）RS485采用差分信号负逻辑，＋2V～＋6V表示“0”，-6V～-2V表示“1”。RS485有两线制和四线制两种接线，四线制只能实现点对点的通信方式，现很少采用，现在多采用的是两线制接线方式，这种接线方式为总线式拓朴结构在同一总线上最多可以挂接32个结点。在RS485通信网络中一般采用的是主从通信方式，即一个主机带多个从机。4、干接点信号【1】干接点(drycantact)和湿接点(wetcontact)信号干接点好像是俗称，但是，实际上，在工业控制领域中，已经是一个标准的名词了。干接点的定义：无源开关；具有闭合和断开的2种状态；2个接点之间没有极性，可以互换；常见的干接点信号有：1、各种开关如：限位开关、行程开关、脚踏开关、旋转开关、温度开关、液位开关等；2、各种按键；3、各种传感器的输出，如：环境动力监控中的传感器：水浸传感器、火灾报警传感器、玻璃破碎、振动、烟雾和凝结传感器；4、继电器、干簧管的输出；【2】湿接点的定义是：有源开关；具有有电和无电的2种状态；2个接点之间有极性，不能反接二、模拟信号视频1、非平衡信号：模拟信号在传输过程中，如果被直接传送就是非平衡信号2、平衡信号：如果把信号反相，然后同时传送反相的信号和原始信号，就叫做平衡信号。平衡信号送入差动放大器，原信号和反相位信号相减，得到加强的原始信号，由于在传送中，两条线路受到的干扰差不多，在相减的过程中，减掉了一样的干扰信号，因此更加抗干扰。三、芯片1、封装2、7407：集电极开路六正相高压驱动器3、7404：六门非4、74005、74LS5736、ULN2003：ULN2003是高耐压、大电流达林顿陈列，由七个硅NPN达林顿管组成。该电路的特点如下：ULN2003的每一对达林顿都串联一个2.7K的基极电阻,在5V的工作电压下它能与TTL和CMOS电路直接相连，可以直接处理原先需要标准逻辑缓冲器来处理的数据。ULN2003工作电压高，工作电流大，灌电流可达500mA，并且能够在关态时承受50V的电压，输出还可以在高负载电流并行运行。ULN2003采用DIP—16或SOP—16塑料封装。7、74LS2448、74LS2409、74LS24510、74LS138/23811、CPLD(EPM7128)：12、116113、max691：微控制器监控监控电路14、max485/75176：MAX485接口芯片是Maxim公司的一种RS－485芯片。采用单一电源+5V工作，额定电流为300μA，采用半双工通讯方式。15、mc148916、mc148817、ICL232/max23218、89C51四、分立器件1、封装2、电阻：功耗和容值3、电容1)独石电容：无正负级，内阻大，滤波效果差2)瓷片电容：3)电解电容：4、电感5、电源转换模块6、接线端子7、LED发光管8、8字（共阳和共阴）9、三极管2N555110、蜂鸣器五、单片机最小系统：单片机以及周围的时钟电路和复位电路称为单片机的最小系统1、单片机2、看门狗和上电复位电路3、晶振和瓷片电容六、串行接口芯片1、eeprom2、串行I/O接口芯片3、串行AD、DA4、串行LED驱动、max7129七、电源设计1、开关电源：器件的选择2、线性电源：1)变压器2)桥3)电解电容3、电源的保护1)桥的保护2)单二极管保护八、维修1、电源2、看门狗3、信号九、设计思路1、电源：电压和电流2、接口：串口、开关量输入、开关量输出3、开关量信号输出调理1)TTL―>继电器2)TTL―>继电器（反向逻辑）3)TTL―>固态继电器4)TTL―>LED（8字）5)继电器―>继电器6)继电器―>固态继电器4、开关量信号输入调理1)干接点―>光耦2)TTL―>光耦5、CPU处理能力的考虑6、成为产...
