变频货梯电气安装指导说明VIP免费

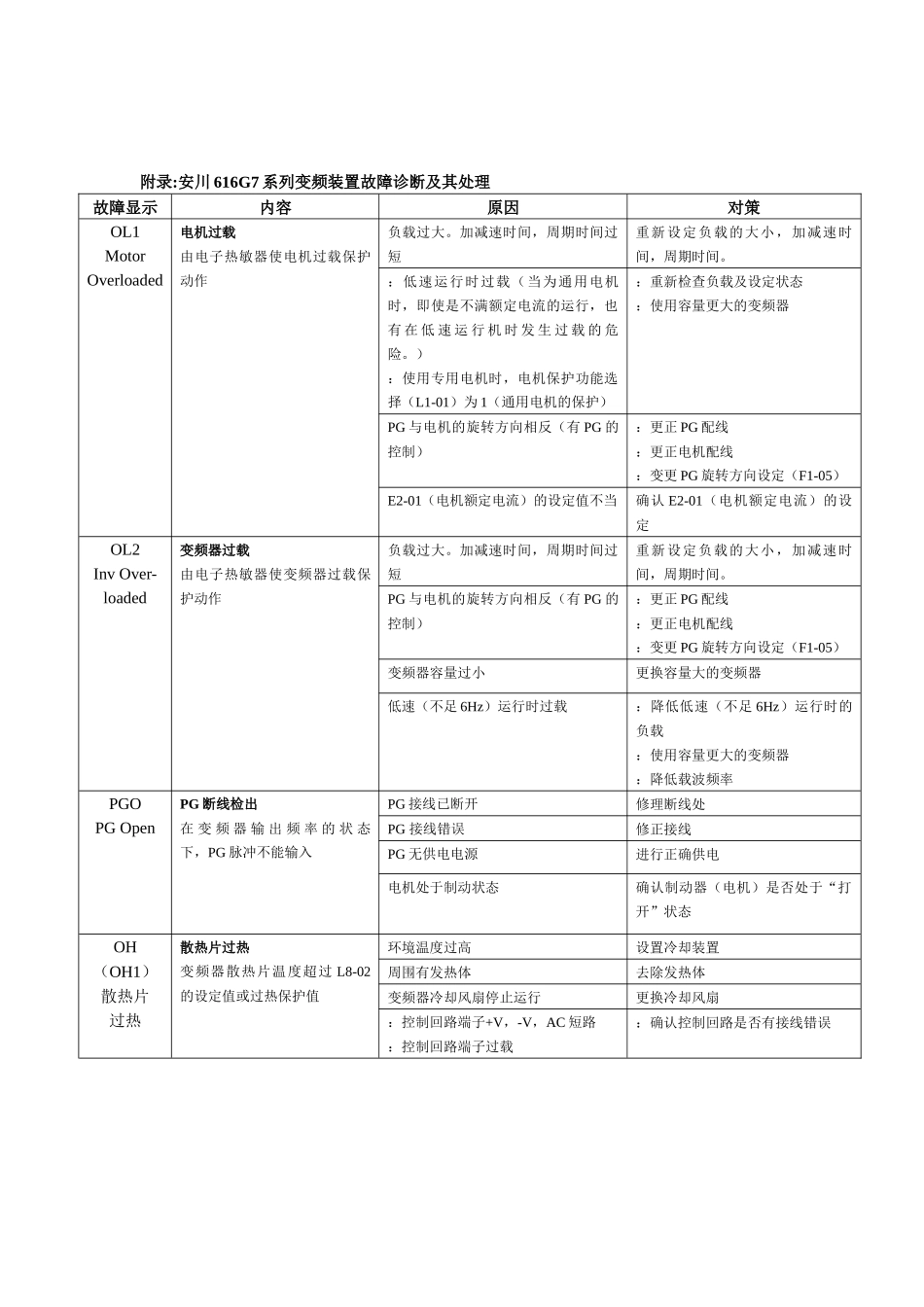

变频货梯电气安装指导说明(THJ-JXW-VF)1.检修动慢车前的条件:1)安全回路要正常,即KSA继电器要工作，2)门锁回路要正常，即KLO继电器要工作，PLC的输入0006点要亮，3)检修状态时，PLC的输入0005点不亮，4)变频器正常，即PLC的输入0111点要亮，5)上下限位要正常，即PLC的输入0101（上限位）0102（下限位）点要亮，6)PLC的输入0110点停止时亮，运行时灭；输入0108点停止时灭，运行时亮，7)抱闸检测开关要正常，即运行时PLC的输入0109点要亮，8)电动机轴端编码器安装紧固，接线正确，9)主回路，检修回路按图纸正确连接，10)变频器参数设置正确（出厂时已设置好）。2．检修慢车：1）慢车上行时，PLC的输入0003点要亮，0004点不亮,电梯点动上行。如果此时电梯速度很慢或者变频器出现OL2故障，只要把电机的三相线UVW中其中二相调换即可；如果此时电梯速度正常但运行方向相反，应把控制柜中编码器接线A+B+互换，同时调换电机UVW中其中二相线，2）慢车下行时，PLC的输入0004点要亮，0003点不亮,原理同上，3）慢车正常后，可以进行快车前的安装工作。3．快车前的准备工作：1）各种电气元件，机械部件应安装完毕:a:各安全开关应安装有效，b:各层厅门及轿门锁应有效，C:井道内各开关安装正确,即上强迫开关动作(触点断开)时,电梯距顶楼平层位置750mm,下强迫开关动作(触点断开)时,电梯距底楼平层位置750mm,上下强迫开关未动作时,PLC的输入0101点（上强迫）和0102点（下强迫）要亮，限位开关应在电梯越过上下终端楼层平层位置50mm后起作用,极限开关应在电梯越过上下终端楼层平层位置100mm～200mm起作用.，d:轿顶平层及减速开关安装正确,电梯平层时上下平层开关分别进入层楼插板20mm左右,上下减速开关在电梯平层前800mm时动作.，e:轿门开关门动作及方向正确,光幕正常有效，f:确认控制柜没有短接线，g:强弱电,交直流电缆必须分开敷设，h:接地线正确连接。4.快车试运行1)在机房把电梯慢车开到中间楼层平层位置，（平层时上平层0009，下平层0010点亮）2)在机房快车选层试运行，正常后可至轿厢开快车，3)在轿厢内观察各层平层及开关门情况,调整至合理状态。注意事项:快车运行至平层后未开门即门锁未断开将不能再次运行运行时PLC输入0109点要亮,停止时0108点要灭,否则将导致PLC内部程序保护,使电梯不能运行.附录:安川616G7系列变频装置故障诊断及其处理故障显示内容原因对策OCOverCurrent过电流变频器的输出电流超过了过电流检出值(约为额定电流的200%)：变频器输出侧发生了短路，接地短路（因电机烧损，绝缘劣化，电缆破损所引起的接触，接地短路等）:负载过大,加减速时间过短：使用特殊电机和最大适用容量以上的电机：在变频器输出侧开闭电磁接触器调查原因，采取对策后复位。（注）再接通电源前，请务必确认变频器输出侧没有短路，接地短路。：PG配线断线修正断线部位：PG配线错误修正配线：未向PG供电进行正确供电：控制回路端子+V，—V，AC短路：控制回路端子过载：确认控制回路端子是否有接线错误：确认频率设定用可变电阻的电阻值以及配线OVDCBusFuseOpen主回路过电压主回路直流电压超过过电压检出值200V级：约410V400V级：约820V（E1-01≥400）约720V（E1-01＜400V减速时间过短，来自电机的再生能量过大延长减速时间或连接制动电阻器或使减速中防止失速功能选择（L3-04）有效（1）电机接地（接地电流通过电源对变频器内的主回路电容进行充电）确认输出电缆，转接端子，电机端子盒，修改接地部位PG电缆的连接不当（PG噪音，PG断线）确认PG电缆的连接状态电源电压过高在电源规格范围内降低电压UV1DCBusUndervolt主回路欠电压主回路直流电压低于L2-05（欠电压检出值）的设定值200V级：约190V400V级：约380V：输入电源发生缺相：发生了瞬时停电：输入电源的接线端子松动：输入电源的电压波动过大：运行中主回路接触器被打开：主回路接触器接点接触不良LFOutphtPhaLoss输出缺相变频器输出侧发生缺相设定为L8-07=1或2时进行检出：输出电缆断线：电机线圈断线：输出端子松动调查原因，采取对策后复位使用了容量低于变频器额定输出电流的5%的电机重新设定变频器容量或电机容量OSOverspeedDet过速度设定值...
