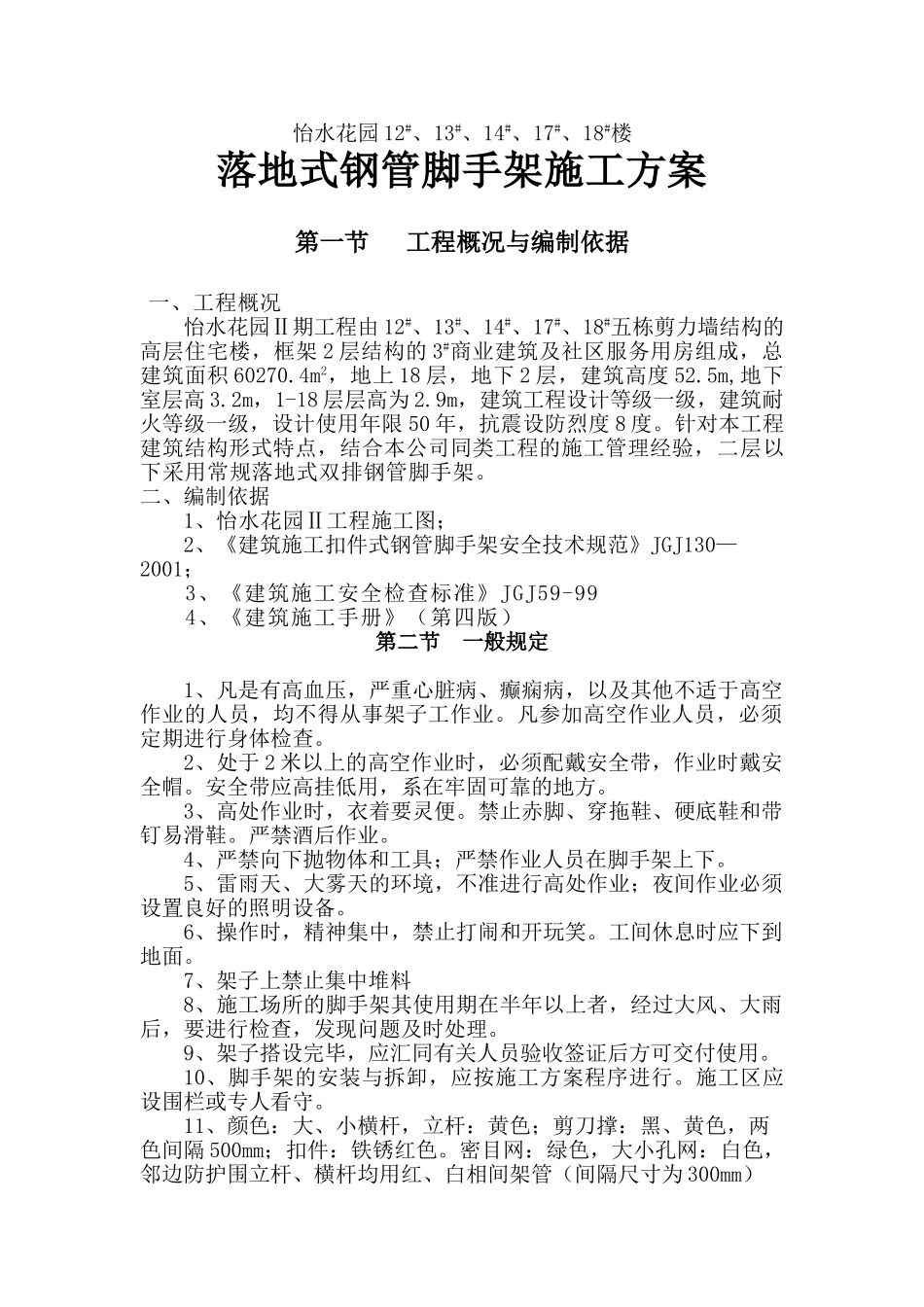

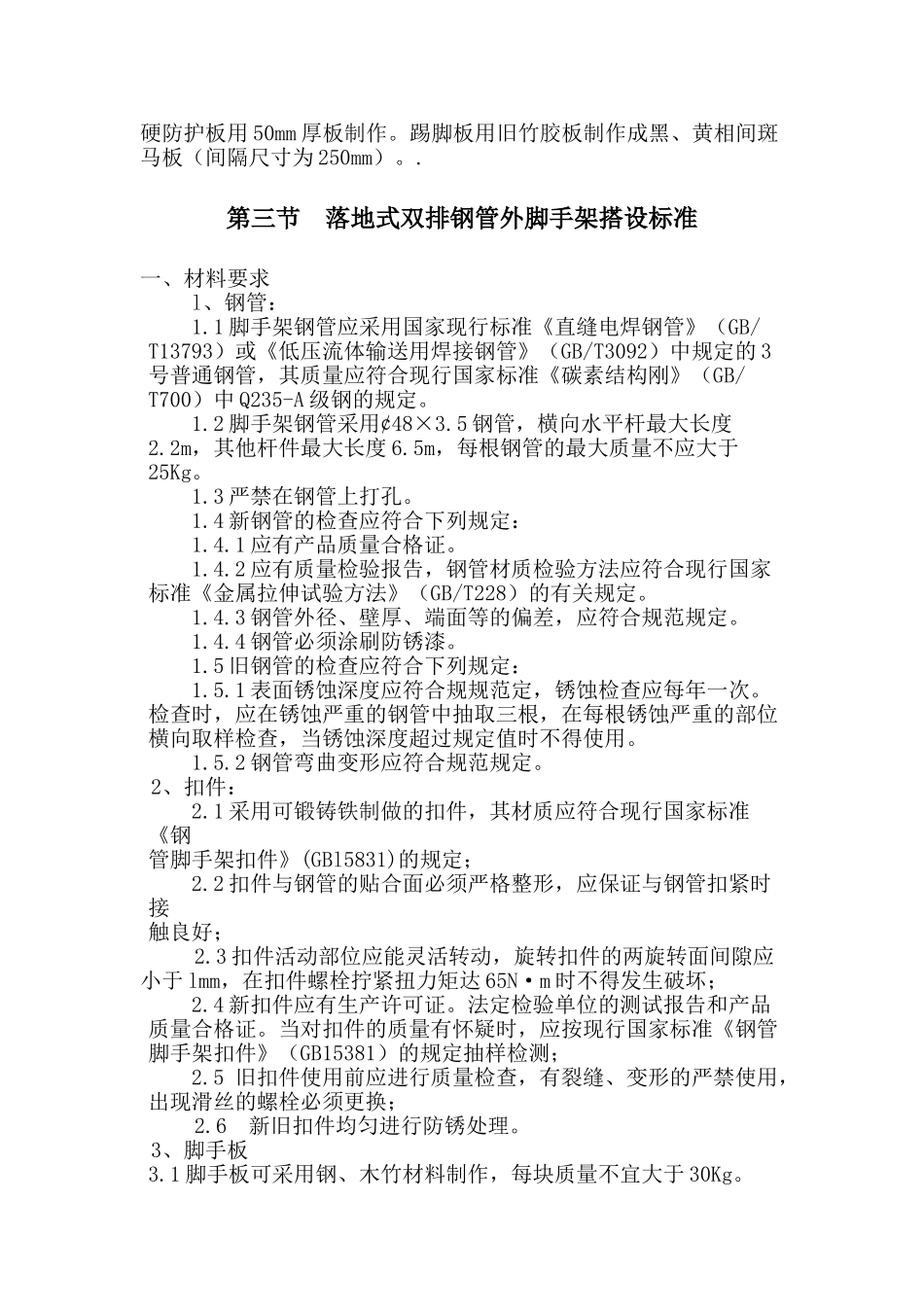

怡水花园12#、13#、14#、17#、18#楼落地式钢管脚手架施工方案第一节工程概况与编制依据一、工程概况怡水花园Ⅱ期工程由12#、13#、14#、17#、18#五栋剪力墙结构的高层住宅楼，框架2层结构的3#商业建筑及社区服务用房组成，总建筑面积60270.4m2，地上18层，地下2层，建筑高度52.5m,地下室层高3.2m，1-18层层高为2.9m，建筑工程设计等级一级，建筑耐火等级一级，设计使用年限50年，抗震设防烈度8度。针对本工程建筑结构形式特点，结合本公司同类工程的施工管理经验，二层以下采用常规落地式双排钢管脚手架。二、编制依据1、怡水花园Ⅱ工程施工图；2、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130—2001；3、《建筑施工安全检查标准》JGJ59-994、《建筑施工手册》（第四版）第二节一般规定1、凡是有高血压，严重心脏病、癫痫病，以及其他不适于高空作业的人员，均不得从事架子工作业。凡参加高空作业人员，必须定期进行身体检查。2、处于2米以上的高空作业时，必须配戴安全带，作业时戴安全帽。安全带应高挂低用，系在牢固可靠的地方。3、高处作业时，衣着要灵便。禁止赤脚、穿拖鞋、硬底鞋和带钉易滑鞋。严禁酒后作业。4、严禁向下抛物体和工具；严禁作业人员在脚手架上下。5、雷雨天、大雾天的环境，不准进行高处作业；夜间作业必须设置良好的照明设备。6、操作时，精神集中，禁止打闹和开玩笑。工间休息时应下到地面。7、架子上禁止集中堆料8、施工场所的脚手架其使用期在半年以上者，经过大风、大雨后，要进行检查，发现问题及时处理。9、架子搭设完毕，应汇同有关人员验收签证后方可交付使用。10、脚手架的安装与拆卸，应按施工方案程序进行。施工区应设围栏或专人看守。11、颜色：大、小横杆，立杆：黄色；剪刀撑：黑、黄色，两色间隔500mm；扣件：铁锈红色。密目网：绿色，大小孔网：白色，邻边防护围立杆、横杆均用红、白相间架管（间隔尺寸为300mm）硬防护板用50mm厚板制作。踢脚板用旧竹胶板制作成黑、黄相间斑马板（间隔尺寸为250mm）。.第三节落地式双排钢管外脚手架搭设标准一、材料要求l、钢管：1.1脚手架钢管应采用国家现行标准《直缝电焊钢管》（GB/T13793）或《低压流体输送用焊接钢管》（GB/T3092）中规定的3号普通钢管，其质量应符合现行国家标准《碳素结构刚》（GB/T700）中Q235-A级钢的规定。1.2脚手架钢管采用¢48×3.5钢管，横向水平杆最大长度2.2m，其他杆件最大长度6.5m，每根钢管的最大质量不应大于25Kg。1.3严禁在钢管上打孔。1.4新钢管的检查应符合下列规定：1.4.1应有产品质量合格证。1.4.2应有质量检验报告，钢管材质检验方法应符合现行国家标准《金属拉伸试验方法》（GB/T228）的有关规定。1.4.3钢管外径、壁厚、端面等的偏差，应符合规范规定。1.4.4钢管必须涂刷防锈漆。1.5旧钢管的检查应符合下列规定：1.5.1表面锈蚀深度应符合规规范定，锈蚀检查应每年一次。检查时，应在锈蚀严重的钢管中抽取三根，在每根锈蚀严重的部位横向取样检查，当锈蚀深度超过规定值时不得使用。1.5.2钢管弯曲变形应符合规范规定。2、扣件：2.1采用可锻铸铁制做的扣件，其材质应符合现行国家标准《钢管脚手架扣件》(GBl5831)的规定；2.2扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良好；2.3扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于lmm，在扣件螺栓拧紧扭力矩达65N·m时不得发生破坏；2.4新扣件应有生产许可证。法定检验单位的测试报告和产品质量合格证。当对扣件的质量有怀疑时，应按现行国家标准《钢管脚手架扣件》（GB15381）的规定抽样检测；2.5旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换；2.6新旧扣件均匀进行防锈处理。3、脚手板3.1脚手板可采用钢、木竹材料制作，每块质量不宜大于30Kg。3.2冲压钢脚手板得材质应符合现行国家标准《碳素结构钢》（GB/T700）中Q235-A级钢的规定，其质量与尺寸允许偏差应符合规范规定，并应有防滑措施。3.3木脚手板应采用杉木或松木制作，其材质应符合现行国家标准《木结构设计规范》（GBJ5）中Ⅱ级材质的规定。脚手板厚度不应小于50mm，两端应各设直径为4mm的镀锌...
