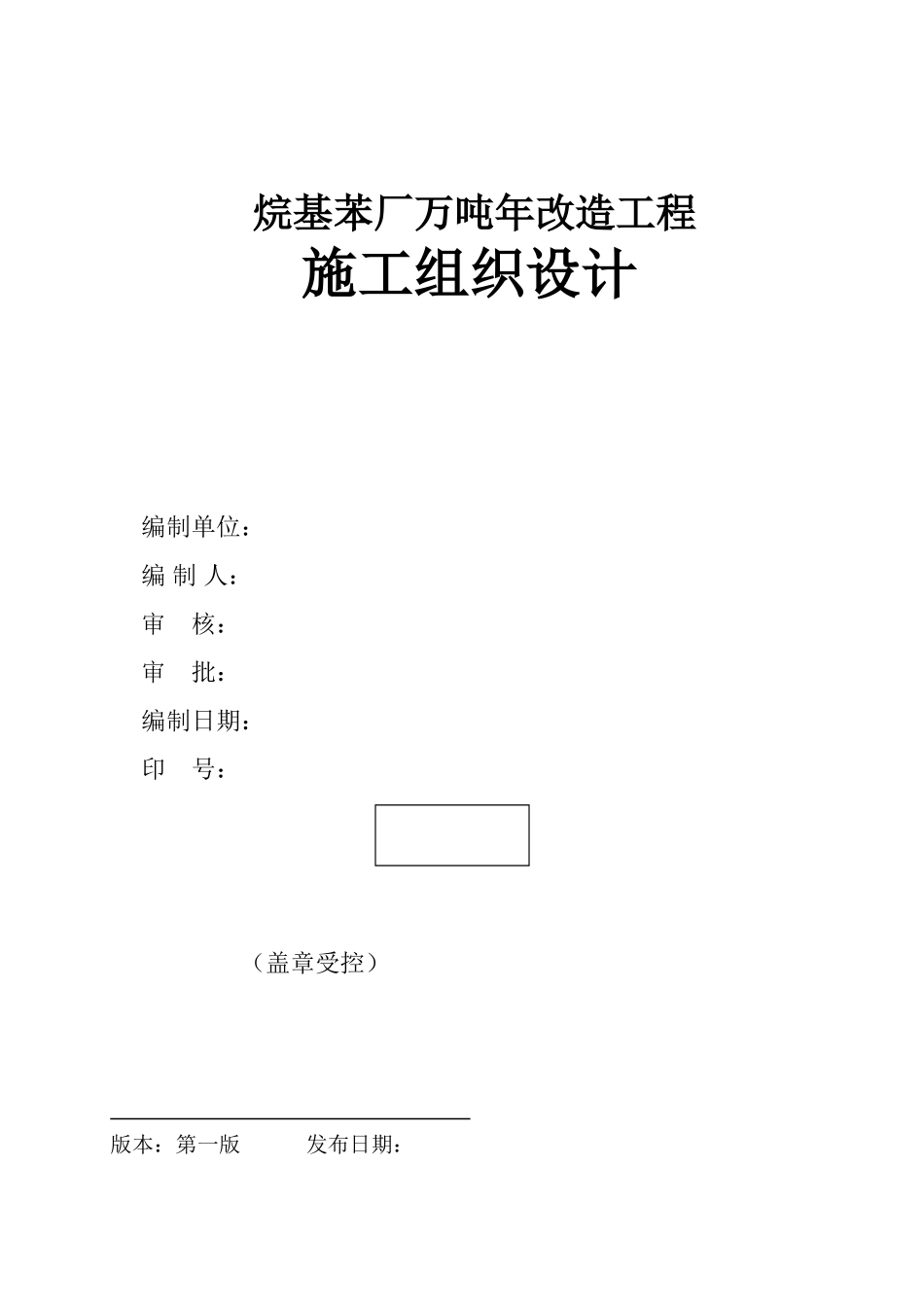

烷基苯厂万吨年改造工程施工组织设计编制单位：编制人：审核：审批：编制日期：印号：（盖章受控）版本：第一版发布日期：目录第一章工程概况第一节：工程简述金陵石化烷基苯厂加氢分子筛脱蜡技术改造工程，由中国石化北京设计院设计，位于南京原烷基苯厂内，主要包括万吨每年加氢装置分子筛脱蜡装置技术改造、万吨每年分子筛脱蜡试验装置和新增加热炉制作安装及热油系统、余热回收系统的安装工程。第二节：主要工程量1、仪表专业各种仪表约：块机柜台各种电缆：米各种管材：米各种阀门及管配件约个桥架：米保温箱：个接线盒：个各种钢材约：吨2、电气主要工程量汇总表序号工程名称单位工程量电力变压器台高压开关柜台低压开关柜台电缆桥架米操作柱个钢管米电缆米灯具套、设备塔更换台，改造台换热器新增台，移位台，改造台空冷器新增台，移位台容器改造台，移位台，新增台泵新增台，移位台风机新增台压缩机新增台其它小型设备新增台、炉子系统：非标制作：约吨，烟囱制作吨炉管：φ×根弯头个φ×根弯头个非金属衬里总重约：吨、工艺管线序号名称单位数量备注碳钢无缝钢管米钢板卷管米不锈钢无缝钢管米石化裂化无缝钢管米镀锌无缝钢管米不锈钢阀门只碳钢阀门只不锈钢法兰片碳钢法兰片其中片支吊架吨镀锌铁皮保温硅酸铝岩棉管壳保温岩棉管壳保温水泥珍珠岩管壳保温、钢结构制作：吨第三节：工程特点（1）工艺介质复杂，且大多为易燃易爆介质，工艺管道焊缝质量要求高。（2）管线材质多，管件、阀门型号、规格复杂，有石化裂化无缝管、一般碳钢管、钢板卷管、不锈钢管。故施工中绝对不能把材质、壁厚、型号、规格混用或乱用。（3）高空作业多，立体交叉严重。要注意交叉作业施工。（4）工期要求紧，任务重。（5）回转阀部分施工难度大，且管线为不锈钢管，焊缝需进行酸洗、钝化。（6）在老烷基苯装置区施工，属一类动火区，动火安全要求高，需开动火票，经测爆合格，且有监火人在场方可动火。（7）现场场地狭小，设备吊装难度大。（8）各专业交叉施工多，须协调组织、统一安排，以防止混乱发生。（9）因本工程本身为改造工程，施工程序不符合安全工程施工基本程序，施工难度大。第四节：施工技术关系（1）加热炉的制作安装，旧炉区的交叉改造施工。（2）大型设备吊装，如烟囱、塔采用双桅杆抬吊施工。（3）压缩机组安装试车。（4）变压器安装（5）主控室安装（6）特种材质焊接（7）大型钢结构的焊接变形第五节：工期质量目标（1）工期目标根据该工程的工程内容，施工程序和施工难度，结合以往的施工经验，投入先进的施工机具和具有丰富经验的技术力量，确定该工程工期为天，其中约的工程量集中在日，有效工期天。（2）质量目标：工程一次合格率达，优良率，争创局优工程。第二章主要施工方法及技术要求第一节：安装工程施工总程序施工准备→新区大型设备吊装→炉子制安→新区设备及管线、电气、仪表等施工→旧区预制→旧区现场施工→联动试车→竣工验收。在施工过程中尽量争取按照安装工程施工基本程序进行施工，即先地下后地上，先大型、重型后小型、轻型，先高后低，先繁后简，先关键设备，后辅助设备，先重点部位后次要部位。各专业间施工程序为：先设备、钢结构，然后工艺管道、电气、仪表、绝热保温等。第二节：设备安装工程一、静设备的安装（一）、塔安装、施工主要程序施工准备→旧设备分段拆除→基础施工验收→新设备第一段吊装→组对准备→第二段吊装组对→组对检查→焊接→拍片→水压试验中间交接→内件安装及附件安装→竣工验收1、主要施工方法及技术要求①施工准备塔外搭设满堂脚手架，施工机具等运输进场。②旧设备分段拆除为方便旧设备拆除吊装下地后的运输，拟将设备分段，分段情况如下：位号上段中段下段××××××××××旧设备内塔盘等均不拆除，连塔一起吊装下地，上段设备拆除后，将脚手架拆到中段下以方便设置吊耳及挂吊绳。中段及下段需重新焊接吊耳，吊耳采用板式规格××。、、设备的拆除考虑用同一台吊车，选最重的塔数据为基本数据来选择吊车，考虑回转半径米，选用吨汽车吊，杆长米时最大额定起重量为吨。运输用吨平板拖车及吨吊车装卸车。塔吊考虑...
