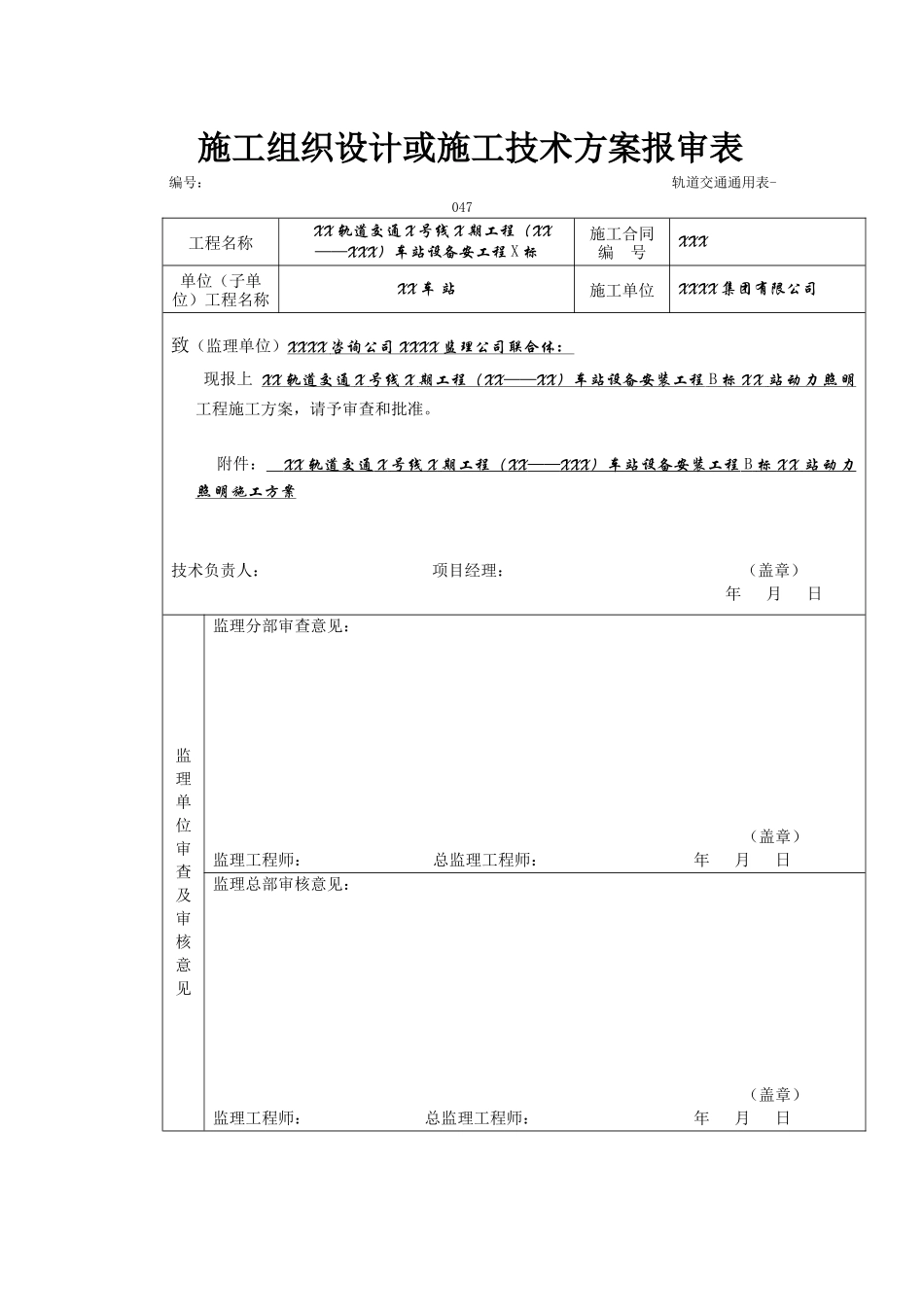

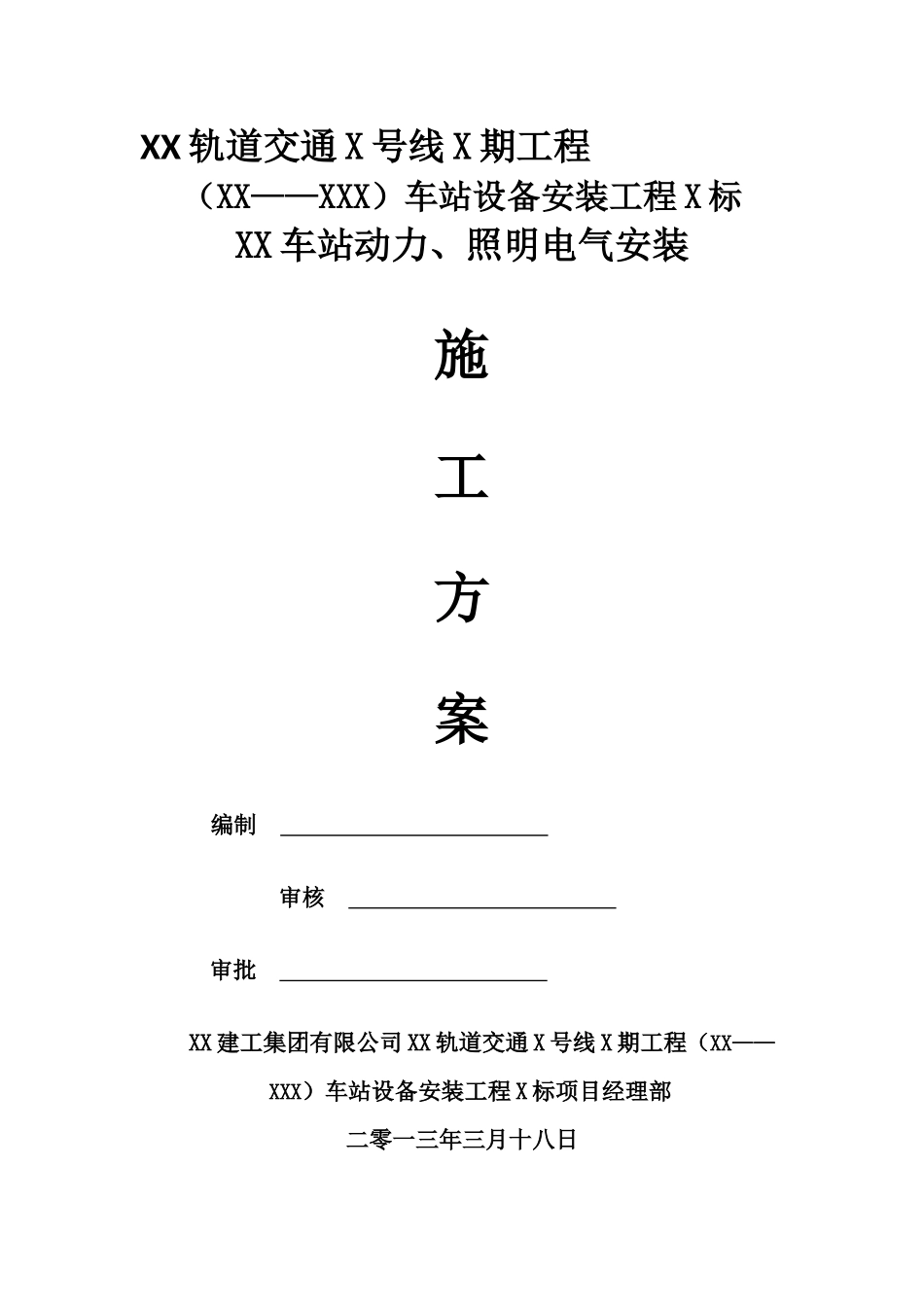

施工组织设计或施工技术方案报审表编号：轨道交通通用表-047工程名称XX轨道交通X号线X期工程（XX——XXX）车站设备安工程X标施工合同编号XXX单位（子单位）工程名称XX车站施工单位XXXX集团有限公司致（监理单位）XXXX咨询公司XXXX监理公司联合体：现报上XX轨道交通X号线X期工程（XX——XX）车站设备安装工程B标XX站动力照明工程施工方案，请予审查和批准。附件：XX轨道交通X号线X期工程（XX——XXX）车站设备安装工程B标XX站动力照明施工方案技术负责人：项目经理：（盖章）年月日监理单位审查及审核意见监理分部审查意见：（盖章）监理工程师：总监理工程师：年月日监理总部审核意见：（盖章）监理工程师：总监理工程师：年月日XX轨道交通X号线X期工程（XX——XXX）车站设备安装工程X标XX车站动力、照明电气安装施工方案编制审核审批XX建工集团有限公司XX轨道交通X号线X期工程（XX——XXX）车站设备安装工程X标项目经理部二零一三年三月十八日目录一、工程概况……………………………………………………………1二、编制依据……………………………………………………………1三、主要实物工程量……………………………………………………1四、施工准备……………………………………………………………2五、施工工艺流程………………………………………………………3六、车站动力供配电系统安装要点及要求……………………………4七、电气管线、桥架装配方法…………………………………………5八、设备安装技术措施…………………………………………………11九、电力电缆技术要求和安装方法…………………………………19十、电气设备接线及试运转……………………………………………32十一、通用电气装置、器具做法……………………………………34十二、工程质量控制保证………………………………………………41十三、安全控制保证措施及文明施工…………………………………43十四、施工进度安排……………………………………………………44十五、现场施工管理组织和人力安排…………………………………44十六、施工主要机，工具计划…………………………………………45一、工程概况XX站为轻轨六号线二期第7个车站，位于XX组团核心区规划行政用地及公园用地北侧，该站为地下二层岛式车站，地下一层为站厅层，地下二层为站台层，车站总面积25502平方米，该站有4个出入口。站厅层净高4.95米，有吊顶,吊顶下净空3.15米,站台层净高4.65米，有吊顶,吊顶下净空3.1米。站台板下为电缆通道，净高1.9米，本站为降压变电所,站厅左右两端各设置有一个环控电控室,站厅层站台层左右两端各设置有一个照明配电室。二、编制依据1.XX市轨道交通X号线X期工程XX站电气施工图。2.有关规范《建筑工程施工质量验收统一标准》（GB50300-2001）。3.《地下铁道工程施工及验收规范》（GB50299-1999）。4.《电气安装工程施工图册》增订本。5.《民用建筑电气设计与施工》（08D800）。6.《等电位联结安装》（02D501-2）。7.《建筑电气工程施工质量验收规范》（GB50303-2002）。8.其它适用于重庆地区图集和标准。三、主要实物工程量序号名称规格单位数量1配电柜综合台462配电箱综合台683灯具综合套13225矿物绝缘电缆综合米41506电力电缆综合米367337控制电缆综合米194438照明导线综合米7966010桥架综合米215011热镀锌钢管综合米26178四、施工准备1.参与由项目技术负责人组织的技术人员认真阅读和熟悉施工图纸及相关设计技术文件、标准规范，掌握设计人员的意图和设计要求，对图中所选用的电气设备和主要材料进行统计，做好施工图纸的审查，参加设计交底及图纸会审。2.按施工作业进度计划表，备好施工用料及施工机具。测位放线开挖沟槽接地系统桥架安装配电箱安装灯具安装预埋配管基础槽钢施工方案制定图纸会审3.与设备材料部及质量管理部一起进行工程设备及材料的检验工作，要求设备、材料的规格、型号、数量应与图纸一致，对于业主指定品牌积极组织采购，附件、备件、质量合格证及技术文件齐全，同时应符合规范要求，按照施工程序及时进行施工前的报验，并作好检验记录。4.根据项目特点，组织学习安全规程及规章制...
