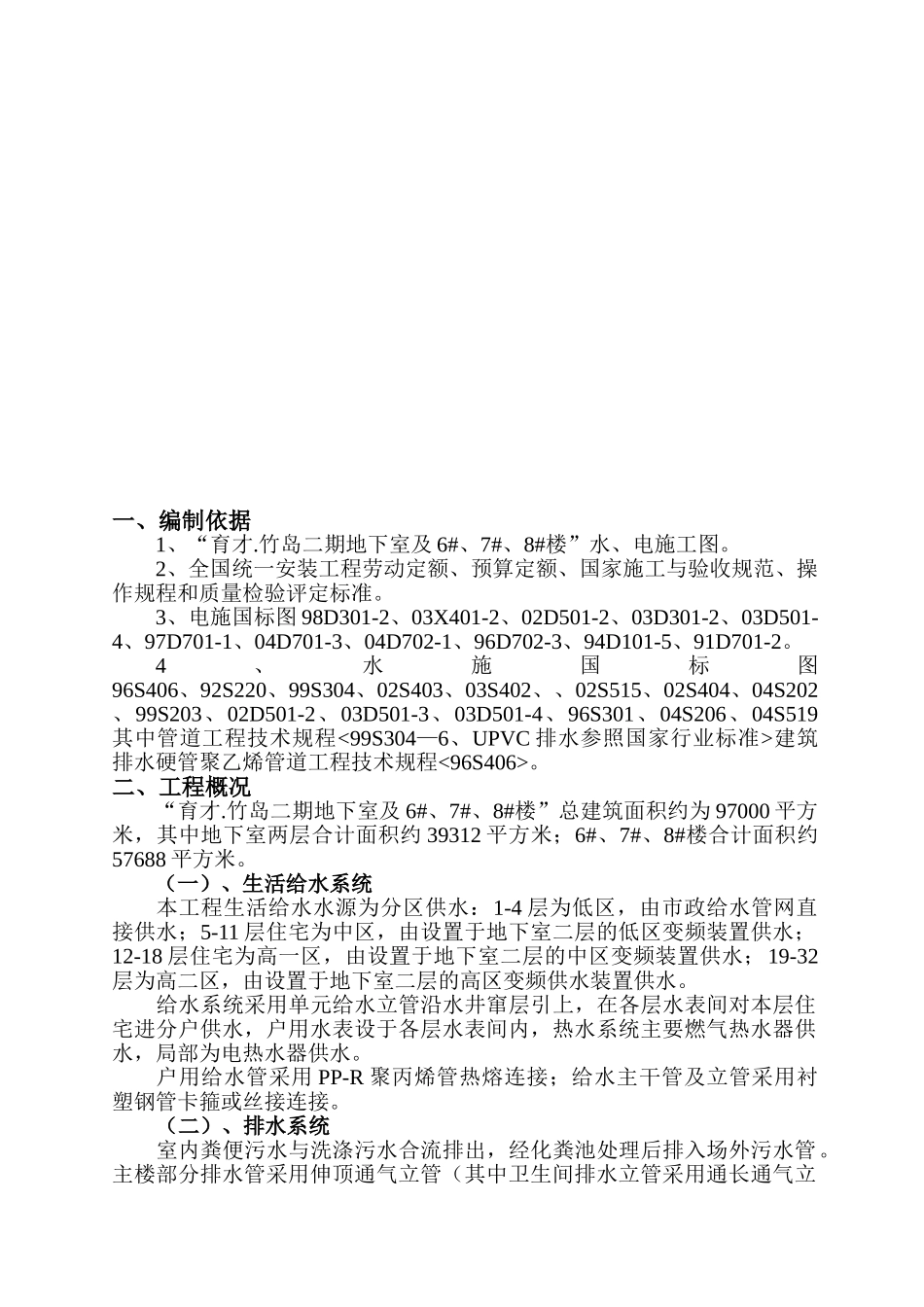

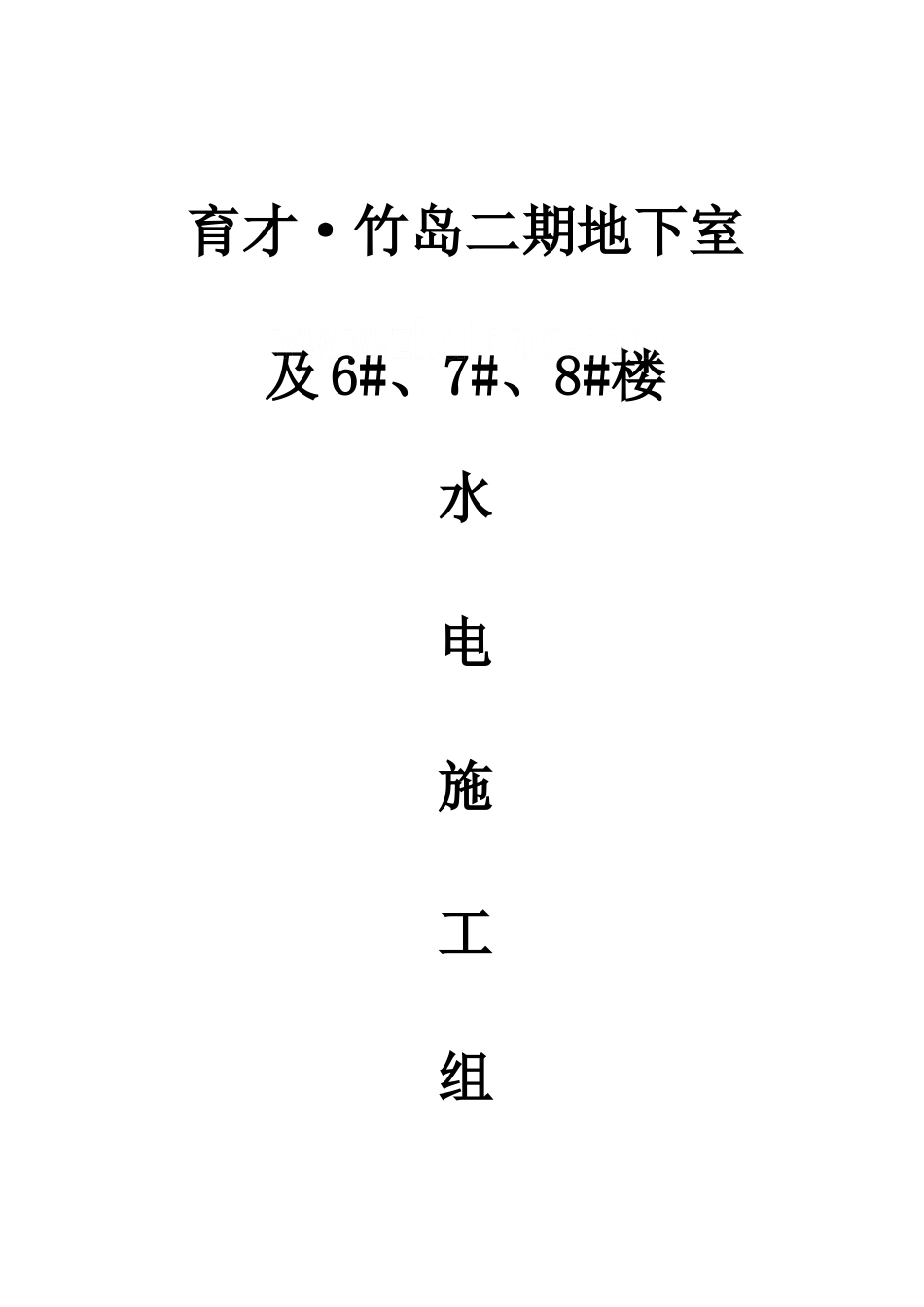

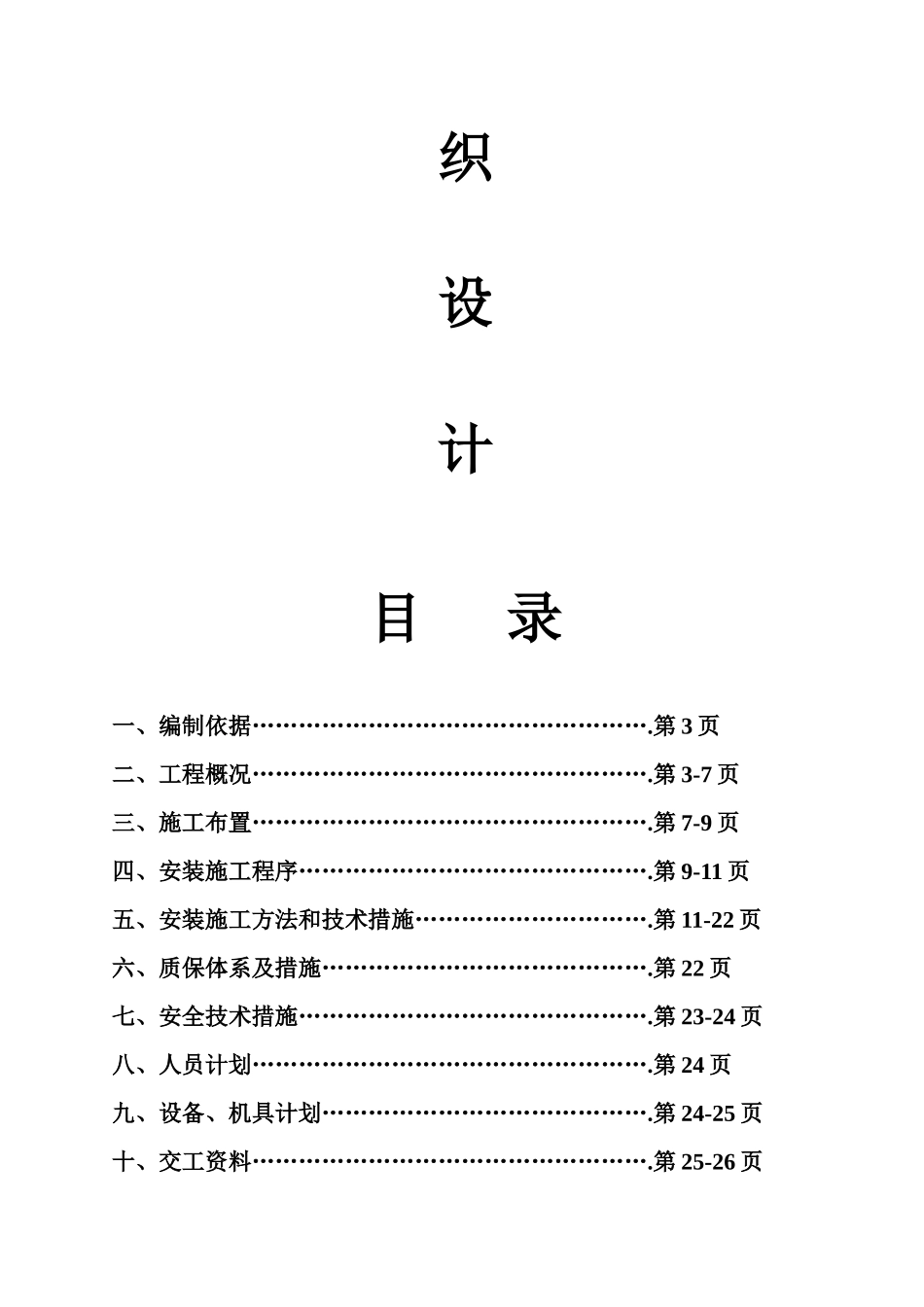

育才·竹岛二期地下室及6#、7#、8#楼水电施工组织设计目录一、编制依据…………………………………………….第3页二、工程概况…………………………………………….第3-7页三、施工布置…………………………………………….第7-9页四、安装施工程序……………………………………….第9-11页五、安装施工方法和技术措施………………………….第11-22页六、质保体系及措施…………………………………….第22页七、安全技术措施……………………………………….第23-24页八、人员计划…………………………………………….第24页九、设备、机具计划…………………………………….第24-25页十、交工资料…………………………………………….第25-26页一、编制依据1、“育才.竹岛二期地下室及6#、7#、8#楼”水、电施工图。2、全国统一安装工程劳动定额、预算定额、国家施工与验收规范、操作规程和质量检验评定标准。3、电施国标图98D301-2、03X401-2、02D501-2、03D301-2、03D501-4、97D701-1、04D701-3、04D702-1、96D702-3、94D101-5、91D701-2。4、水施国标图96S406、92S220、99S304、02S403、03S402、、02S515、02S404、04S202、99S203、02D501-2、03D501-3、03D501-4、96S301、04S206、04S519其中管道工程技术规程<99S304—6、UPVC排水参照国家行业标准>建筑排水硬管聚乙烯管道工程技术规程<96S406>。二、工程概况“育才.竹岛二期地下室及6#、7#、8#楼”总建筑面积约为97000平方米，其中地下室两层合计面积约39312平方米；6#、7#、8#楼合计面积约57688平方米。（一）、生活给水系统本工程生活给水水源为分区供水：1-4层为低区，由市政给水管网直接供水；5-11层住宅为中区，由设置于地下室二层的低区变频装置供水；12-18层住宅为高一区，由设置于地下室二层的中区变频装置供水；19-32层为高二区，由设置于地下室二层的高区变频供水装置供水。给水系统采用单元给水立管沿水井窜层引上，在各层水表间对本层住宅进分户供水，户用水表设于各层水表间内，热水系统主要燃气热水器供水，局部为电热水器供水。户用给水管采用PP-R聚丙烯管热熔连接；给水主干管及立管采用衬塑钢管卡箍或丝接连接。（二）、排水系统室内粪便污水与洗涤污水合流排出，经化粪池处理后排入场外污水管。主楼部分排水管采用伸顶通气立管（其中卫生间排水立管采用通长通气立管），室内排水管采用UPVC塑料管承插连接，其中地下室排水干管及排出管采用加厚型排水塑料管承插粘接，每层设伸缩节，设于水流汇合配件之下。排水立管穿越楼板处加设阻火圈。（三）、雨水系统雨水采用外排水UPVC塑料排水管承插连接，阳台雨水设地漏排走，空调冷凝水管为外排水设空调板位窜层设立主管，分层支管至空调溢水洞位接空调冷凝水。（四）、卫生设备卫生间设台式洗脸盆、蹲式大便器、座式大便器、浴缸冷热水混合淋浴设备等。（五）、电气系统：供电电源及电压：1、本工程消防用电设施，消防设备机房照明，公共楼梯，主要通道及配电房应急照明负荷为一级负荷，客梯、商场的照明负荷为二级负荷，其余为三级负荷。2、本工程用电由室外一路10KV电源引入，进线用电缆埋地引来，地下室二层设小区高压配电房和本工程变电所，变电所设四台干式变压器，四变压器分别运行，四变压器低压母线间设手动投入方式联络开关。为确保一级负荷供电可靠性，设P880E型220/380V，680KW/850KVA自启动柴油发电机组一台作自备电源，柴油发电机房设于地下二层。3、低压配电电压为220V/380V，带电导体系统为三相四线制。4、线缆型号及敷设方式(1)本工程消防和应急、照明线缆选用阻燃型（ZRYJV-0.6/1KV;ZRBV-0.45/0.75KV型）穿钢管及沿托盘敷设，从托盘引至各电气配气箱，控制箱的电源管线为明敷设，其它支管（缆）为暗敷设。(2)管道照明支线选用YJV-0.6/1KV、BV-0.45/0.75KV型导线，沿桥架托盘、钢管、PVC管敷设。(3)支线穿管管位选择原则：导线规格2根单芯3根单芯4根单芯5根单芯6根单芯PSPSPSPSPSBV-2.520152015252025202525BV-4201520202020322532255、设备安装及高度：(1)高压配电柜及HGGD低压配电落地安装，XL-21型配电箱及集中电表箱落地安装，电井内强、弱电...
