浙江省7月高等教育自学考试 电力电子变流技术试题VIP免费

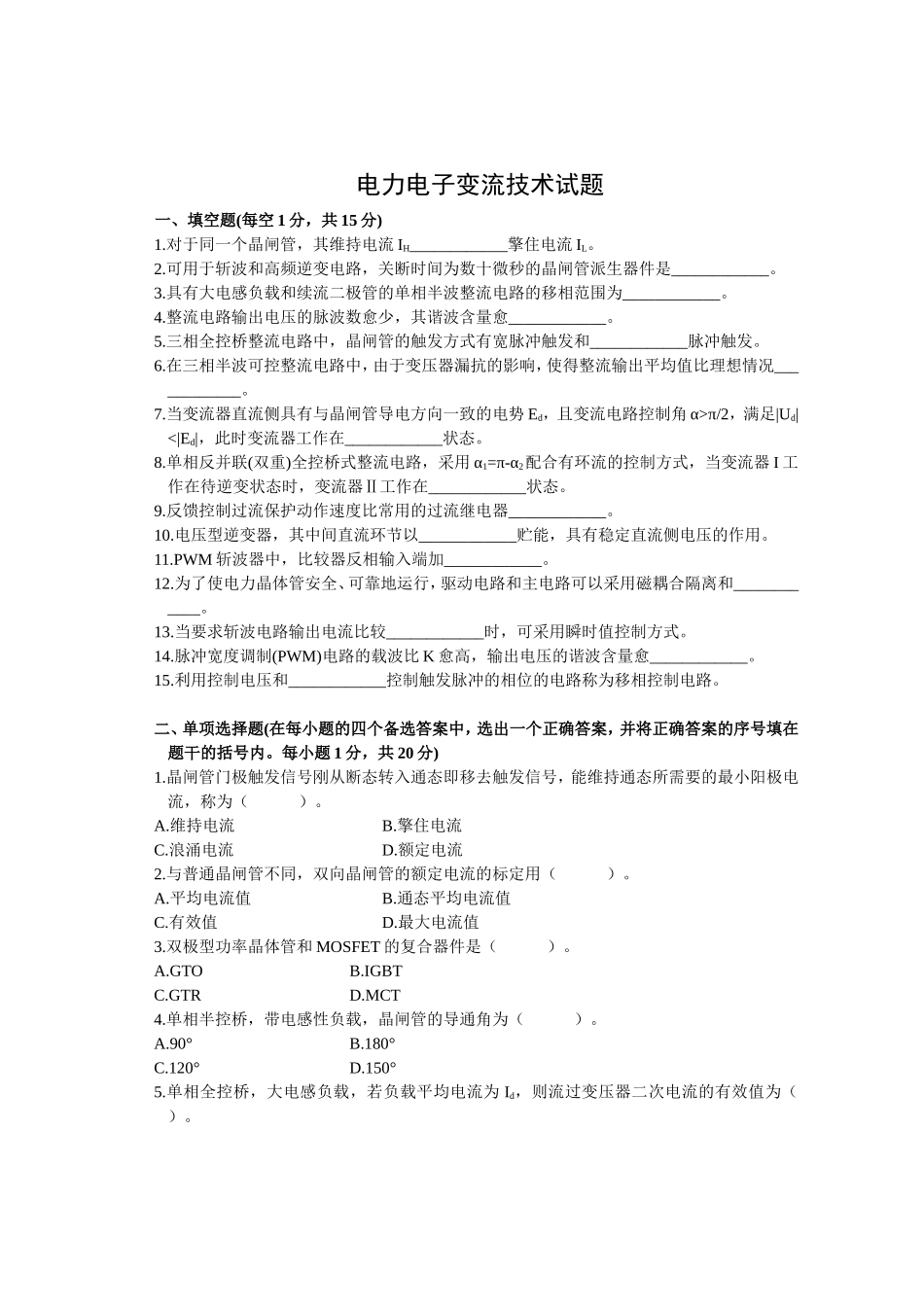

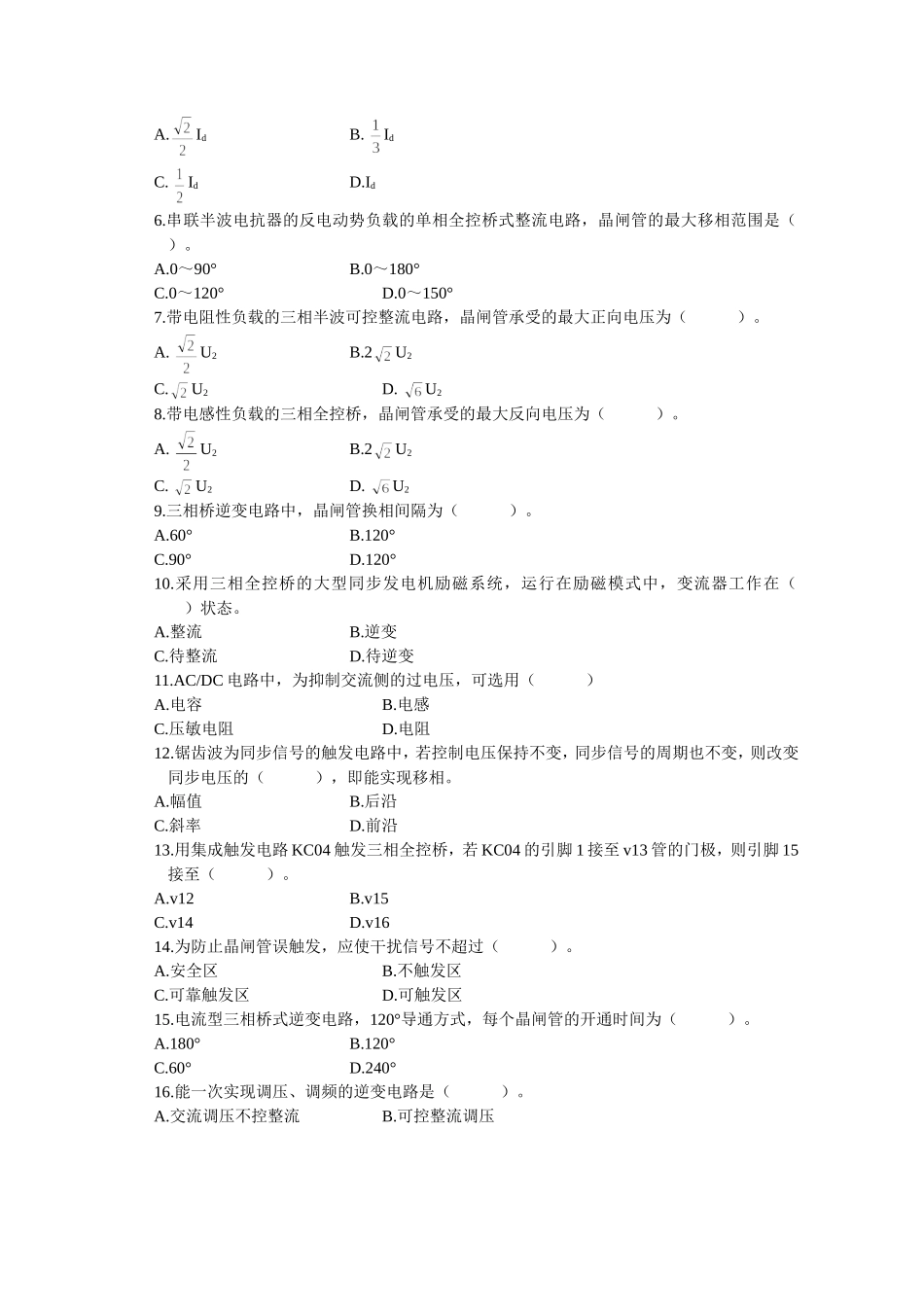

电力电子变流技术试题一、填空题(每空1分，共15分)1.对于同一个晶闸管，其维持电流IH____________擎住电流IL。2.可用于斩波和高频逆变电路，关断时间为数十微秒的晶闸管派生器件是____________。3.具有大电感负载和续流二极管的单相半波整流电路的移相范围为____________。4.整流电路输出电压的脉波数愈少，其谐波含量愈____________。5.三相全控桥整流电路中，晶闸管的触发方式有宽脉冲触发和____________脉冲触发。6.在三相半波可控整流电路中，由于变压器漏抗的影响，使得整流输出平均值比理想情况____________。7.当变流器直流侧具有与晶闸管导电方向一致的电势Ed，且变流电路控制角α>π/2，满足|Ud|<|Ed|，此时变流器工作在____________状态。8.单相反并联(双重)全控桥式整流电路，采用α1=π-α2配合有环流的控制方式，当变流器I工作在待逆变状态时，变流器Ⅱ工作在____________状态。9.反馈控制过流保护动作速度比常用的过流继电器____________。10.电压型逆变器，其中间直流环节以____________贮能，具有稳定直流侧电压的作用。11.PWM斩波器中，比较器反相输入端加____________。12.为了使电力晶体管安全、可靠地运行，驱动电路和主电路可以采用磁耦合隔离和____________。13.当要求斩波电路输出电流比较____________时，可采用瞬时值控制方式。14.脉冲宽度调制(PWM)电路的载波比K愈高，输出电压的谐波含量愈____________。15.利用控制电压和____________控制触发脉冲的相位的电路称为移相控制电路。二、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。每小题1分，共20分)1.晶闸管门极触发信号刚从断态转入通态即移去触发信号，能维持通态所需要的最小阳极电流，称为（）。A.维持电流B.擎住电流C.浪涌电流D.额定电流2.与普通晶闸管不同，双向晶闸管的额定电流的标定用（）。A.平均电流值B.通态平均电流值C.有效值D.最大电流值3.双极型功率晶体管和MOSFET的复合器件是（）。A.GTOB.IGBTC.GTRD.MCT4.单相半控桥，带电感性负载，晶闸管的导通角为（）。A.90°B.180°C.120°D.150°5.单相全控桥，大电感负载，若负载平均电流为Id，则流过变压器二次电流的有效值为（）。A.IdB.IdC.IdD.Id6.串联半波电抗器的反电动势负载的单相全控桥式整流电路，晶闸管的最大移相范围是（）。A.0～90°B.0～180°C.0～120°D.0～150°7.带电阻性负载的三相半波可控整流电路，晶闸管承受的最大正向电压为（）。A.U2B.2U2C.U2D.U28.带电感性负载的三相全控桥，晶闸管承受的最大反向电压为（）。A.U2B.2U2C.U2D.U29.三相桥逆变电路中，晶闸管换相间隔为（）。A.60°B.120°C.90°D.120°10.采用三相全控桥的大型同步发电机励磁系统，运行在励磁模式中，变流器工作在（）状态。A.整流B.逆变C.待整流D.待逆变11.AC/DC电路中，为抑制交流侧的过电压，可选用（）A.电容B.电感C.压敏电阻D.电阻12.锯齿波为同步信号的触发电路中，若控制电压保持不变，同步信号的周期也不变，则改变同步电压的（），即能实现移相。A.幅值B.后沿C.斜率D.前沿13.用集成触发电路KC04触发三相全控桥，若KC04的引脚1接至v13管的门极，则引脚15接至（）。A.v12B.v15C.v14D.v1614.为防止晶闸管误触发，应使干扰信号不超过（）。A.安全区B.不触发区C.可靠触发区D.可触发区15.电流型三相桥式逆变电路，120°导通方式，每个晶闸管的开通时间为（）。A.180°B.120°C.60°D.240°16.能一次实现调压、调频的逆变电路是（）。A.交流调压不控整流B.可控整流调压C.斩波调压D.脉冲宽度调制17.斩波电路的控制方式有（）。A.垂直控制和横向控制B.180°控制和120°控制C.时间比控制和瞬时值控制D.单极性控制和双极性控制18.功率晶体管驱动电路中的抗饱和电路，用来减少晶体管的（）。A.存储时间B.du/dtC.di/dtD.基极电流19.换相重叠角γ最大发生在（）。A.α=0B.α=30C.α=60D.α=9020.平波电抗器的选择原则是：保证电流连续，在（）。A.最小的负载电流时B.最大的负载电流时C.最小的负载电阻时D.最小的控制角时三、简答题(每小题5分，共25分)1.理想升压型斩波电路如图所示，试画出对应的输...
