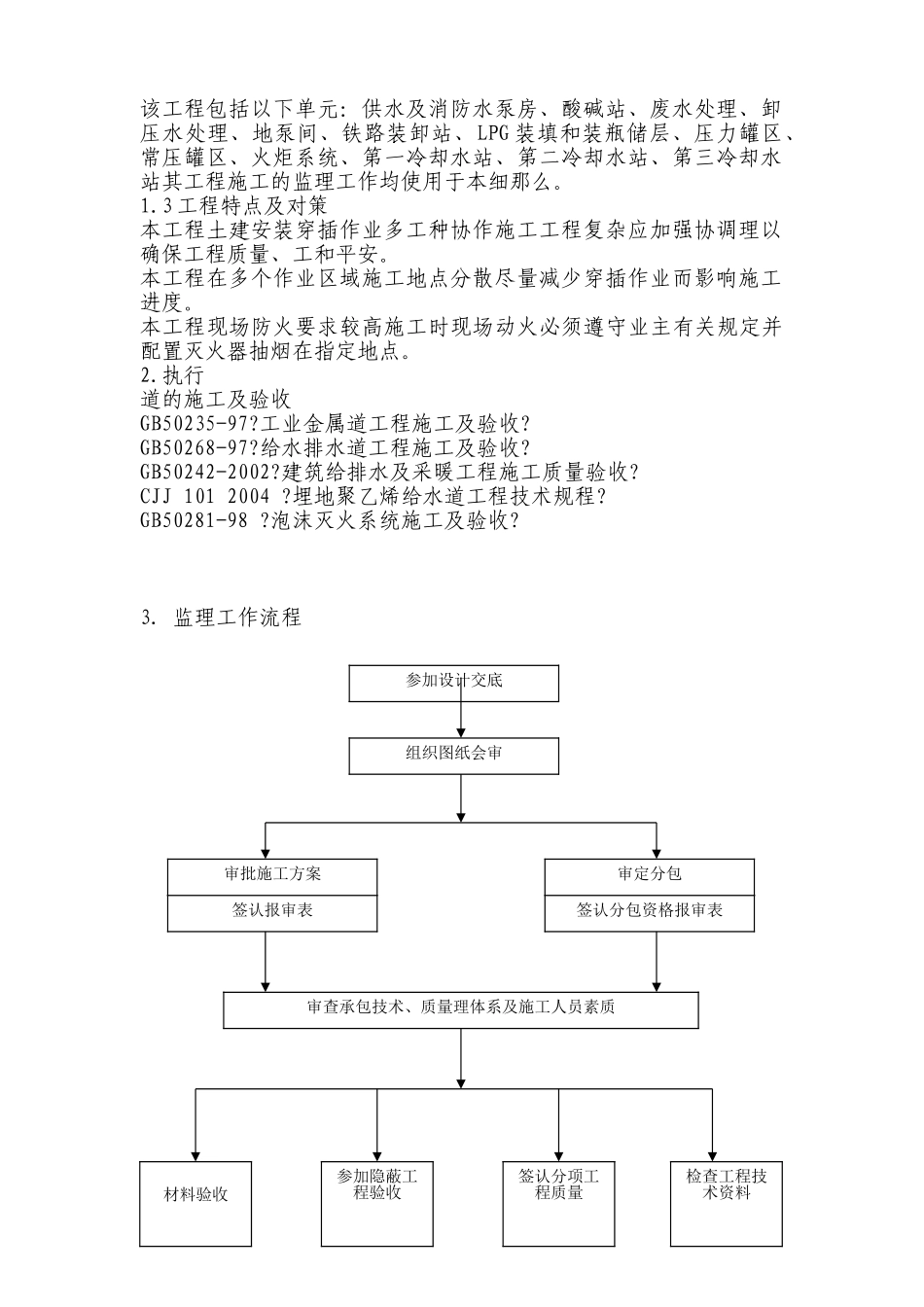

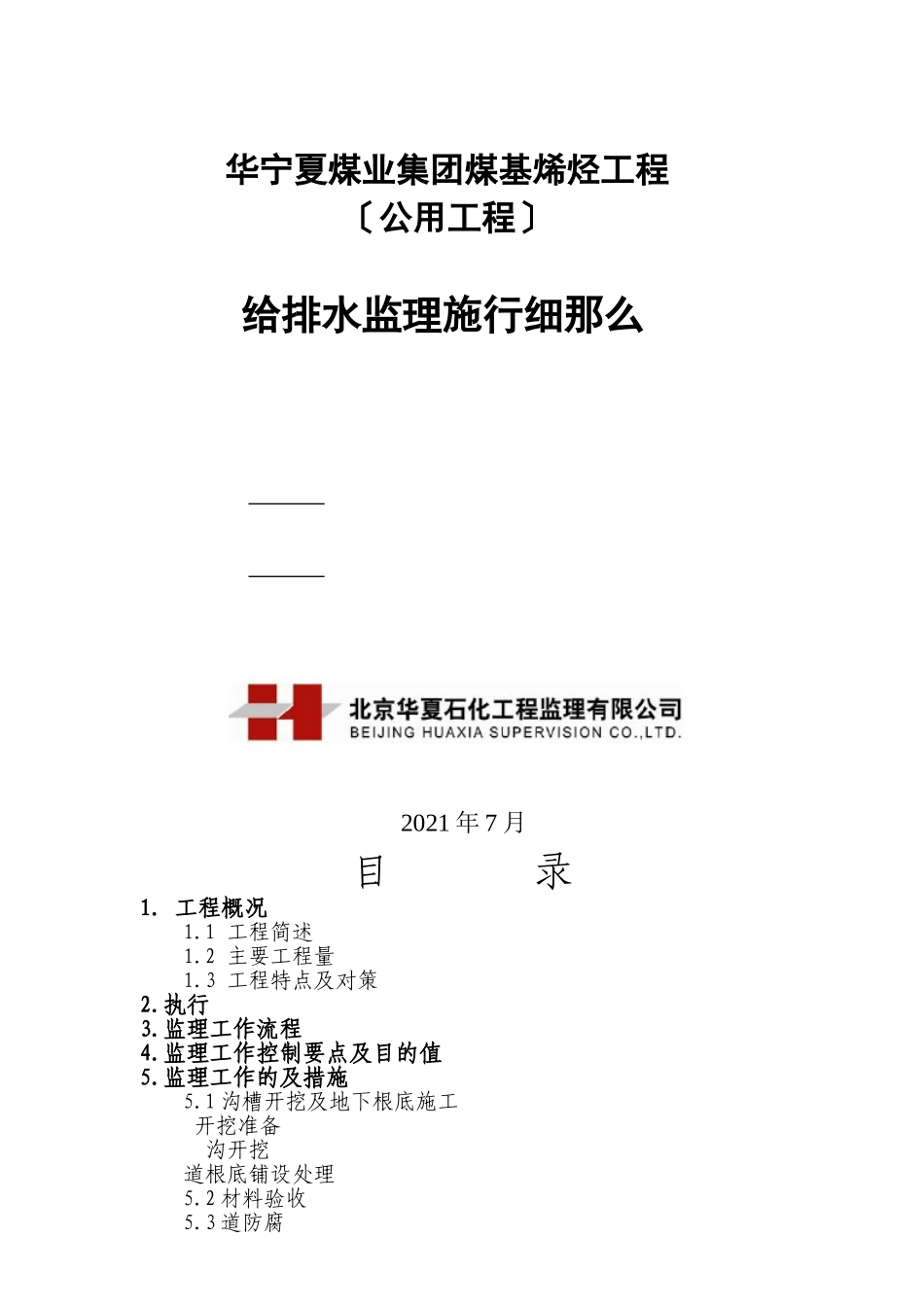

华宁夏煤业集团煤基烯烃工程〔公用工程〕给排水监理施行细那么2021年7月目录1.工程概况1.1工程简述1.2主要工程量1.3工程特点及对策2.执行3.监理工作流程4.监理工作控制要点及目的值5.监理工作的及措施5.1沟槽开挖及地下根底施工开挖准备沟开挖道根底铺设处理5.2材料验收5.3道防腐5.4道接口5.5道敷设5.6井室砌筑5.7系统水压〔注水〕试验5.8沟回填5.9道冲洗1.工程概况1.1工程简述华宁煤烯烃工程公用工程给排水道安装工程包括；生活水系统〔WDD〕、工业水系统〔WIS〕、高压消防水系统〔WFH〕、清洁下水系统〔WWC〕、事故油系统〔OD〕和雨水系统(RWS)。线直径36〞最小直径1〞共12种规格；生活水道采用HDPE直壁工业水、高压消防水、清洁下水、事故油采用焊接钢雨水道采用HDPE双壁波纹。1.2主要工程量给排水总工程量〔已到图纸部分〕单元名称供水及消防水泵房9720压力罐区9710常压罐区9550酸碱站总图外线9730充装站除盐水装置9270钢1200米3215米468米1265米36米5300米HDPE15米5米PE477米镀锌钢3305米69米2374米阀门88个74个26个2个701个Y型过滤器40台25台2台混凝土阀门井24座27座15座4座12座2座仪表井4座砖砌污水井7座26座砖砌雨水井23座室内消火栓48个8个室外消火栓4个4个消防炮9台9台洗眼器4个5个9个流量计3台3台衬塑4500米304不锈钢385米该工程包括以下单元：供水及消防水泵房、酸碱站、废水处理、卸压水处理、地泵间、铁路装卸站、LPG装填和装瓶储层、压力罐区、常压罐区、火炬系统、第一冷却水站、第二冷却水站、第三冷却水站其工程施工的监理工作均使用于本细那么。1.3工程特点及对策本工程土建安装穿插作业多工种协作施工工程复杂应加强协调理以确保工程质量、工和平安。本工程在多个作业区域施工地点分散尽量减少穿插作业而影响施工进度。本工程现场防火要求较高施工时现场动火必须遵守业主有关规定并配置灭火器抽烟在指定地点。2.执行道的施工及验收GB50235-97?工业金属道工程施工及验收?GB50268-97?给水排水道工程施工及验收?GB50242-2002?建筑给排水及采暖工程施工质量验收?CJJ1012004?埋地聚乙烯给水道工程技术规程?GB50281-98?泡沫灭火系统施工及验收?3.监理工作流程参加设计交底组织图纸会审审批施工方案审定分包签认报审表签认分包资格报审表审查承包技术、质量理体系及施工人员素质材料验收参加隐蔽工程验收签认分项工程质量检查工程技术资料监理工作流程图4.监理工作控制要点及目的值根据施工顺序监理工程师对给排水道工程的质量控制要点及目的值见下列图：序工程质量控制点检查验收内容等级1施工方案审查进度、质量、平安等措施质量控制点设置；施工工艺、工序、人力、机具仪器安排等A2施工图纸会审设计交底阀门及材料检验；沟水准点；图纸及其它设计是否齐全；尺寸正确性设计是否漏项A3材料报验材、件、阀门、孔板、法兰合格证书及检测〔合金钢材料必须进展光谱分析复试〕材料标识理A4焊工资质焊工资质〔焊接位置、等级、核发、有有效限〕BR5焊接工艺审核焊接工艺的合理有效性B6焊材理发放焊条分类储存理；烘干、发放记录B7沟定位放线测量根据相关部门给定的工程参考坐标水准点引测地系统施工坐标基准点BR8沟开挖验槽沟底标高、沟宽、放坡、沟底沙层铺垫AR9钢防腐底漆涂刷除锈等级及质量；防腐涂底漆厚度AR10防腐绝缘保温层绝缘层施工厚度；漆膜粘结牢度；电火花检测AR11道预制质量检查道安装程度和垂直度阀门、法兰与道联结垂直度；道的法兰焊口焊接质量、道清洁度CR检验进场原材料、成品、半成品及各种设备签认工程材料构配件/设备报审表检查隐蔽工程质量签认隐蔽工程报验申请表；或不合格随时检查各分项工程质量签认定、不定检查施工技术资料签认监理工程师签认必要后承包商方可进展下道工序施工预制道标识及移植12道焊接外观质量量焊缝的外观无明显质量缺陷BR13道焊接质量无损检测按照设计要求进展点口无损检测BR14道强度试验条件件确认焊口外观质量无明显缺陷；无损检测、热处理理齐全；试压方案已审批；道各种附件安装确认合格格AR15道强度试验压力表设置合理计量符合；没有渗漏压压降AR16沟内道焊口防腐绝缘层施工厚度；漆膜粘结牢度；电火花检测AR17铸铁道敷...
