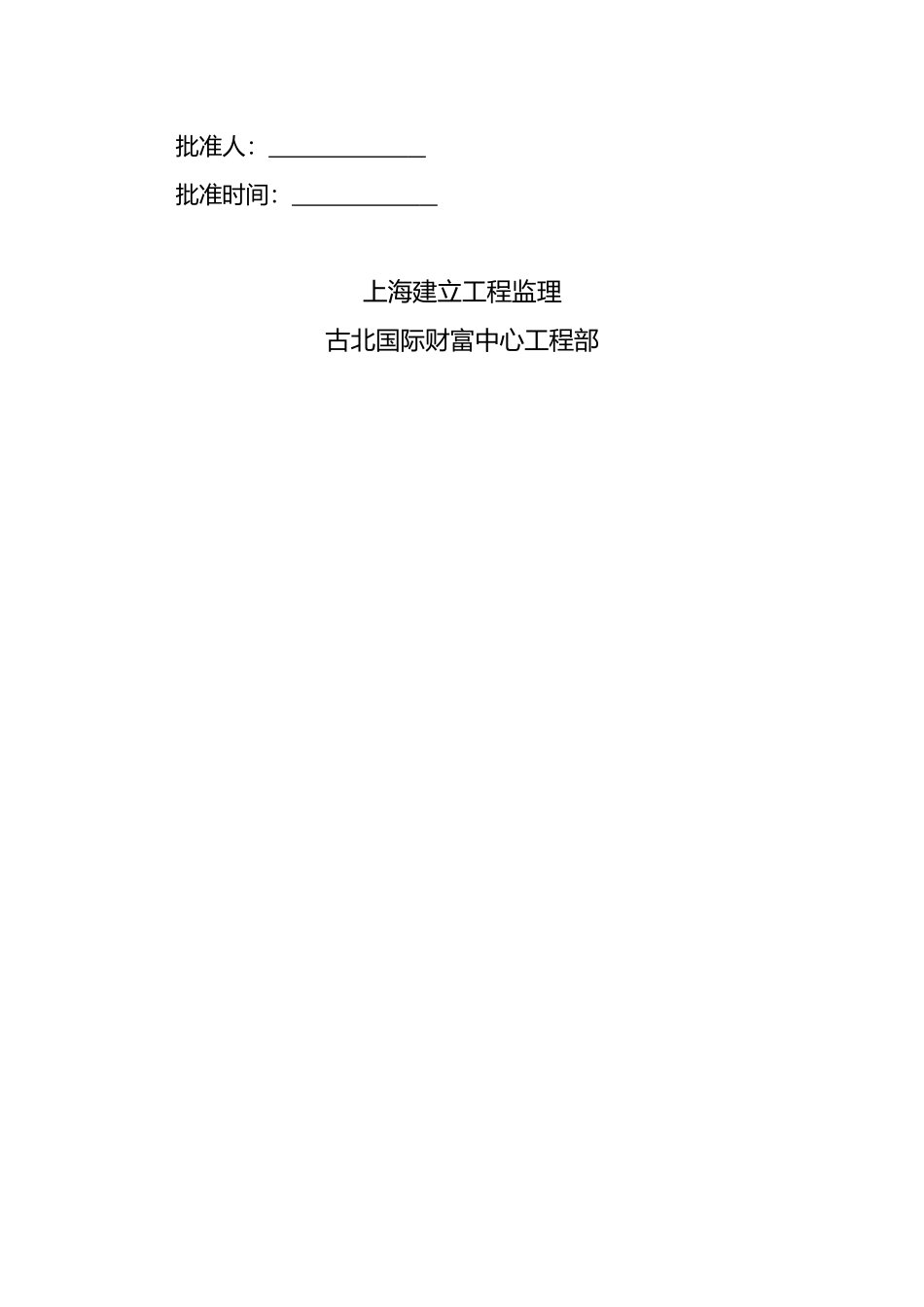

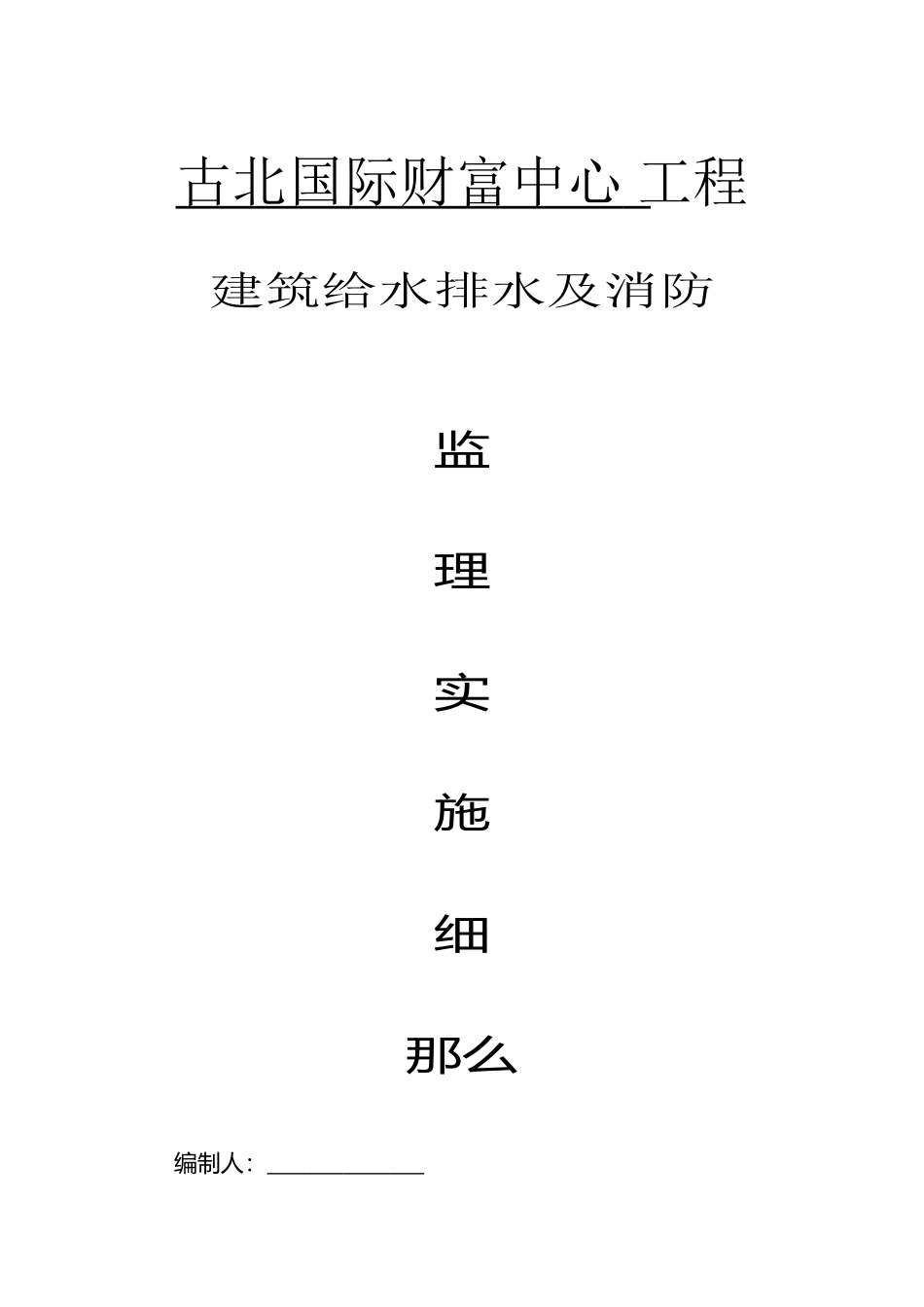

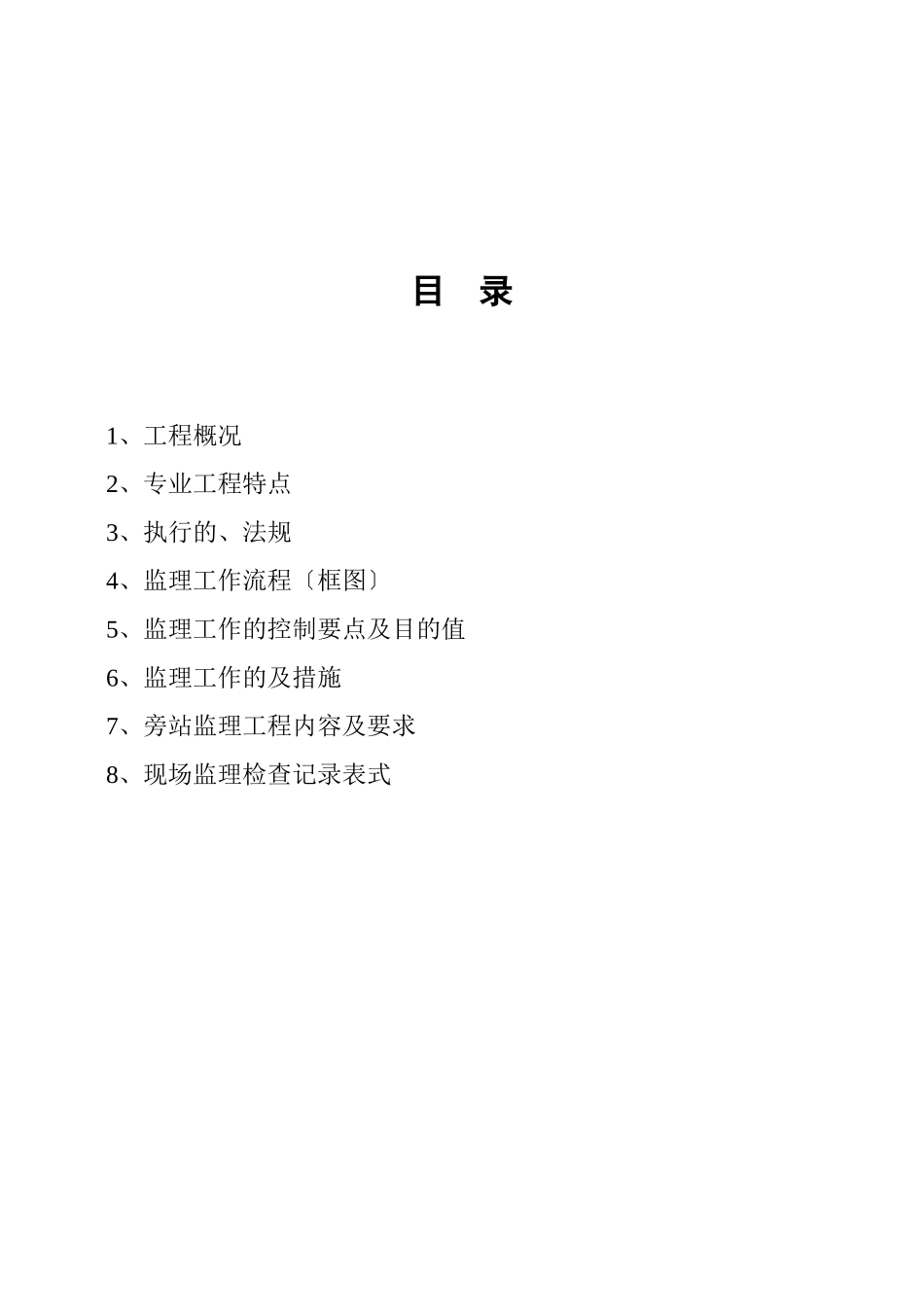

古北国际财富中心工程建筑给水排水及消防监理实施细那么编制人：批准人：批准时间：上海建立工程监理古北国际财富中心工程部目录1、工程概况2、专业工程特点3、执行的、法规4、监理工作流程〔框图〕5、监理工作的控制要点及目的值6、监理工作的及措施7、旁站监理工程内容及要求8、现场监理检查记录表式建筑给排水及消防工程1工程概况1.1工程简介：古北国际财富中心位于上海长宁区玛瑙路以西红宝石路以北申康宾馆以东、虹桥路以南。总建筑面积约190000平方米建筑高度132米地下4层地上30层1—7层为裙房其中1—7层及地下一层为商业区主楼1—30层为办公区。开工时间为2008年11月27日方案开工日为2012年1月15日。1.2本工程建筑给水排水主要包括：室内、外给水及排水系统室内、外消火栓系统自动喷淋系统。1.3参建：建立：上海古北集团设计：上海建筑设计研究院上海申元岩土工程上海结建民防建筑设计监理上海建立工程监理总包：中国建筑第五工程分包：上海建筑工程安装上海兴盛消防工程2专业工程的特点2.1给水系统本工程由玛瑙路及虹桥路的政给水网分别引入一路DN300的给水进入并从虹桥路一侧引入的道上驳接一路DN200的给水道经水表计量后分别供水至地下室生活水泵房内设置的生活贮水池政供水压力0.15MPa日用水量约为3092.2吨/日。本工程在地下四层水泵房内分别设置一座624吨水箱供商业生活用水及一座374吨水箱供办公生活用水。办公楼采用竖向分区接力供水各区采用水池—水泵—水箱结合供水16F设置中间水箱重力供给1F~13F办公生活用水同时作为14F~30F的转输水箱14F~30F由设于30F屋顶的水箱重力供给。商业(B1F~7F)采用变频恒压供水。地下四层至地下一层办公区域公共卫生间、设备房、车库、室外绿化等用水由政直供。本工程各层用水点的供水压力控制在0.15MPa~0.45MPa之间超压时可以设置减压阀方式。2.2.排水系统：排水量：本工程排水量按照给水量的90计算。本工程日排水量为2024.28吨/日。排水系统：本工程室内采用污废水分流方式排出〔部分采用合流〕室外采用污废水合流方式排放排出的污废水经基地内排水道搜集后直接排入政污水网其中生活废水中餐饮部分的含油废水经厨房间设置的器具隔油器及设于地下室的隔油池两道油处理后再排入政污水网；本工程地下室车库集水坑内积水由设于集水坑内的潜水排水泵提升后排至基地污水网；地下室消防电梯基坑、各设备间及地下室低位设置的集水坑内积水均由设于集水坑内的潜水排水泵提升后排至政雨水网；污水坑内污水由设于集水坑内的潜水排污泵提升后排至基地政污水网；喷淋系统的泄、放水及空调冷凝水就近间接排入地下室集水坑内。.通气系统；本工程卫生间设有专用透气道排水立每隔二层便与透气道连接；各卫生洁具中部分设施需设置环形或器具透气。本工程地下室卫生间污水坑设有专用透气道透气至屋顶排放。本工程地下室隔油池污水坑设有专用透气道透气至屋顶排放。2.3雨水系统本工程办公楼屋面雨水及场地雨水排放采用重力流雨水排放系统。雨水经由雨水口、明沟等搜集后直接排放至政雨水网。本工程裙房屋面雨水排放采用压力流雨水排放系统雨水经由虹吸雨水口、明沟等搜集后直接排放至政雨水网。2.4消防系统本工程消防系统包括室内、外消火栓系统自动喷淋系统及挪动灭火器具等。工程在地下室设有消防泵房一座内设有100吨消防水池另设有低区消火栓供水主泵两台〔1用1备〕和低区喷淋供水主泵两台〔1用1备〕；在16层避难层设有消防泵房一座内设有18吨消防水箱另设有高区消火栓供水主泵两台〔1用1备〕和高区喷淋供水主泵两台〔1用1备〕；在屋顶设有18吨消防水箱一座另设有高区消火栓稳压泵两台〔1用1备〕和高区喷淋稳压泵两台〔1用1备〕。本工程消火栓系统及喷淋系统采用串联供水系统串联供水泵和中间消防水箱设置在16层泵房内高区系统采用部分稳压系统维系平时系统所需压力。3执行的、法规3.1.?建筑给水排水及采暖工程施工质量验收?GB50242-20023.2.?建筑给水硬聚氯乙烯〔PVC-U〕道工程技术?GBJ/CT504-993.3?建筑给水交联聚乙烯〔PEX〕道工程技术规程?DBJ/CT503-993.4.?建筑给水铝塑复合道工程技术规程?CECS105∶20003.5.?建筑给水排水设计?GB50015-20033.6.?...
