华北电力大学图书馆施工组织设计VIP专享VIP免费

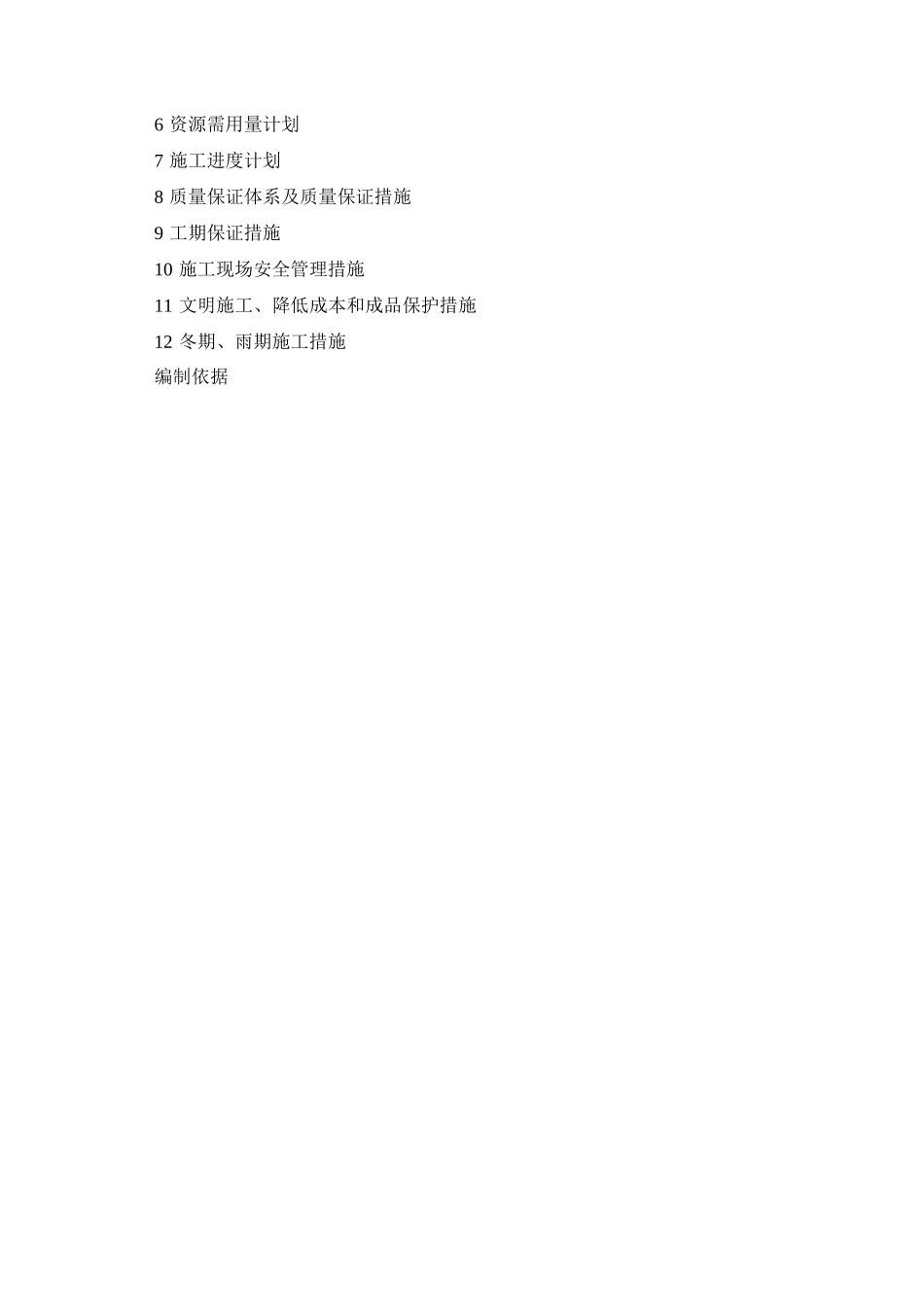

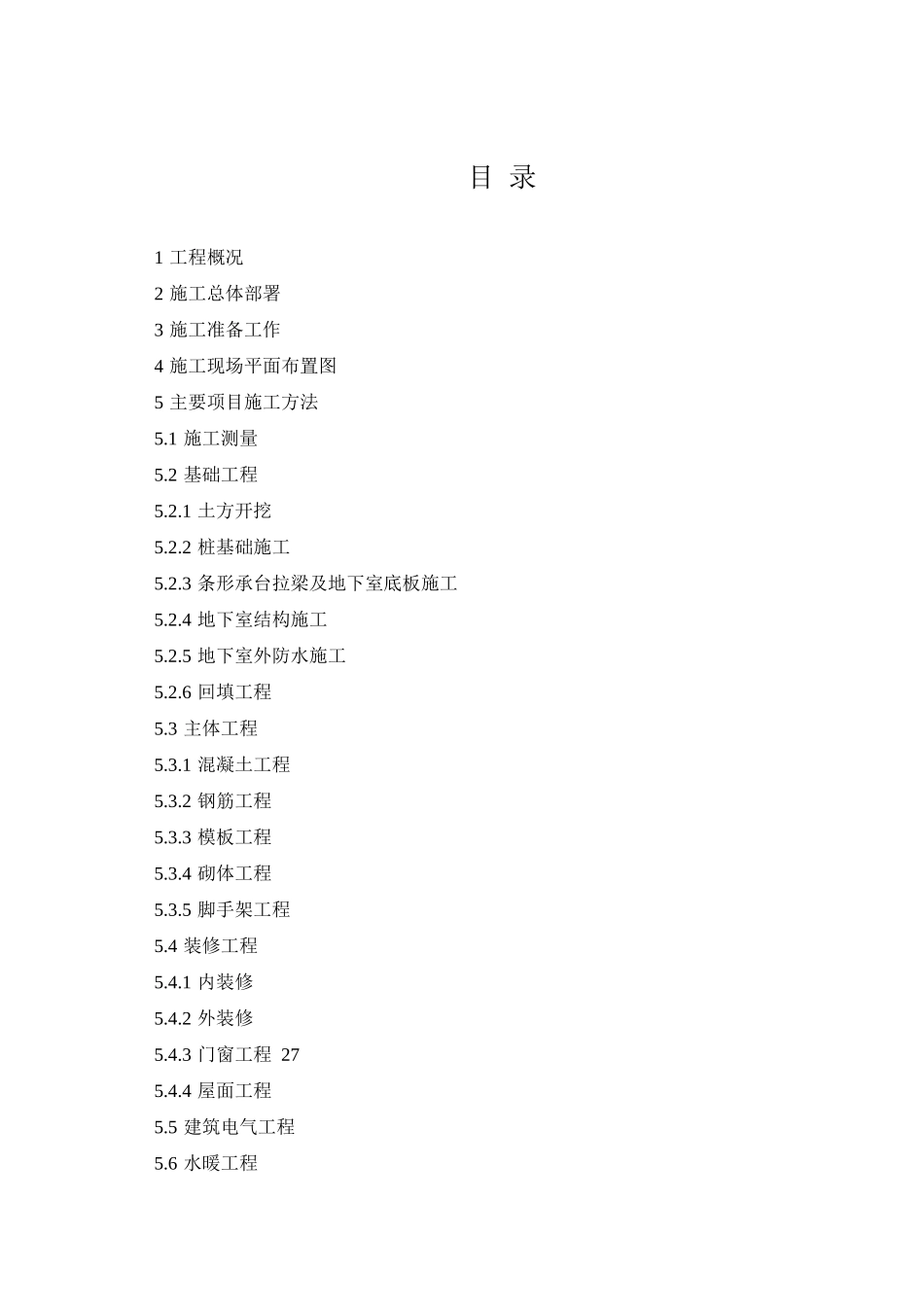

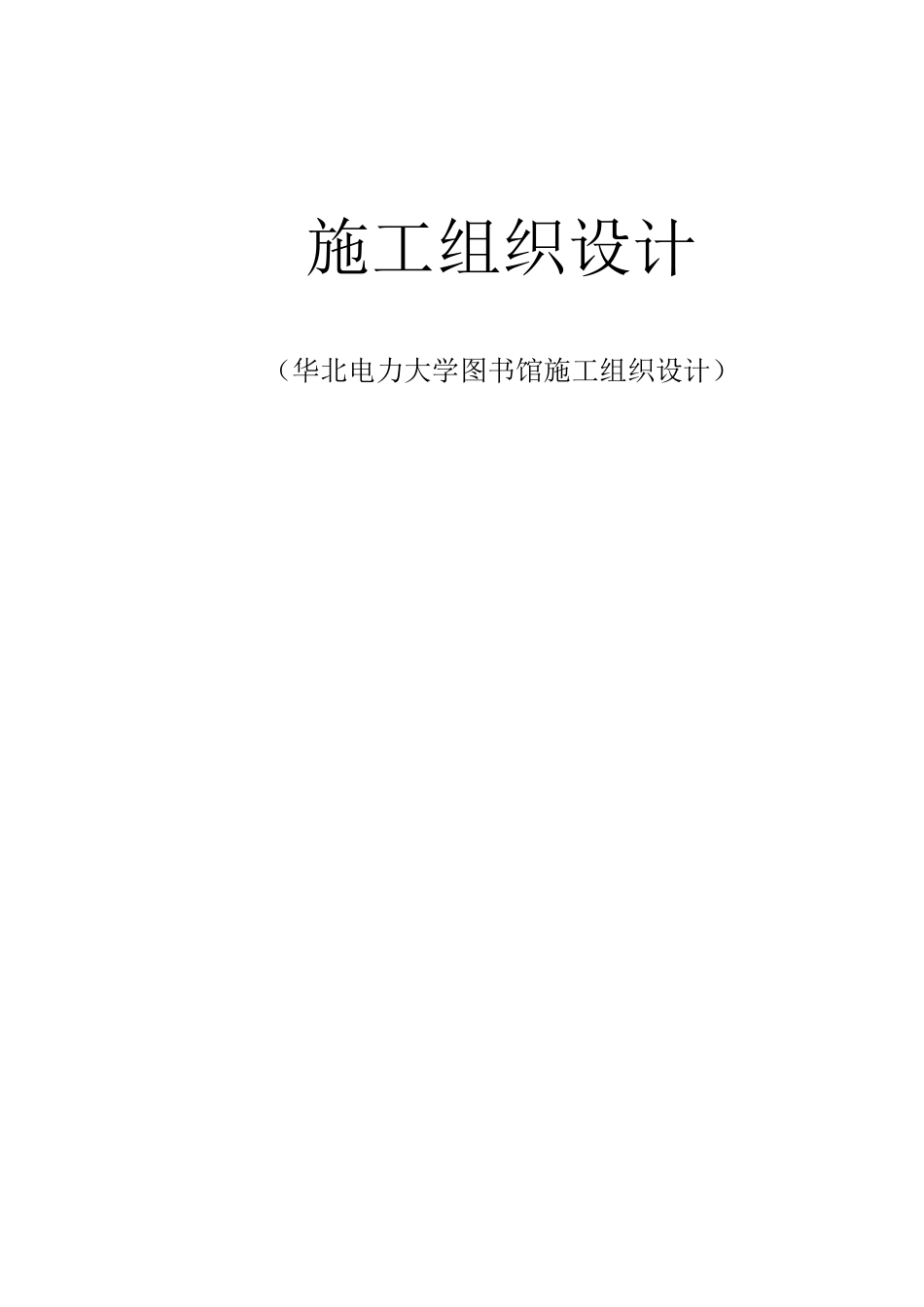

施工组织设计（华北电力大学图书馆施工组织设计）目录1工程概况2施工总体部署3施工准备工作4施工现场平面布置图5主要项目施工方法5.1施工测量5.2基础工程5.2.1土方开挖5.2.2桩基础施工5.2.3条形承台拉梁及地下室底板施工5.2.4地下室结构施工5.2.5地下室外防水施工5.2.6回填工程5.3主体工程5.3.1混凝土工程5.3.2钢筋工程5.3.3模板工程5.3.4砌体工程5.3.5脚手架工程5.4装修工程5.4.1内装修5.4.2外装修5.4.3门窗工程275.4.4屋面工程5.5建筑电气工程5.6水暖工程6资源需用量计划7施工进度计划8质量保证体系及质量保证措施9工期保证措施10施工现场安全管理措施11文明施工、降低成本和成品保护措施12冬期、雨期施工措施编制依据1工程概况1.1工程特点1.1.1工程建设本工程建设单位：华北电力大学。工程性质：新建。名称：华北电力大学图书馆。用途：图书管理、阅览、借阅、多媒体教学，召开国际会议、健身娱乐、展览、舞台演出、教学办公等。工程造价：4600万。开竣工日期：2000年10月1日～2002年5月30日。设计单位：清华大学建筑设计研究院。施工单位：河北建设集团有限公司第二分公司。施工图样情况：出齐，已会审。施工合同：已签定。建筑面积：23998m2。1.1.2建筑设计本工程平面组合为A、B两个区；A区主体六层，地下一层，局部八层，层高5m，总高39m，总宽64.248m，总长109.45m，平面形状大体为矩形，东侧有突出的楼梯间和卫生间，西侧沿北边突出三角造型。室内外装修的构造及做法：外装修采用面砖和部分石材，石材采用干挂法，支承在楼板、梁、柱等承重构件上，外墙有玻璃幕墙和铝板遮阳板。门厅、国际会议厅、贵宾室地面和踢脚线镶花岗石，其余地面为水泥砂浆和水磨石地面，卫生间地面和墙面为彩釉面砖，其余房间墙面喷涂料，矿棉板吊顶；4号楼梯口台阶为剁斧面台阶，其余首层出口台阶为花岗石台阶；屋面为水泥聚苯板保温地缸砖面层；散水为细石混凝土散水。1.1.3结构设计基础为大直径扩底灌注墩基础，根数为107根；长度约5.37m，桩的平面形式为圆形，设计要求扩底墩底必须座在地基土的砂层表面下1m。桩顶为钢筋混凝土拉梁，断面尺寸300mm×650mm，梁底标高-6.85m，扩底墩及连系梁混凝土强度等级为C20。拉梁上部为地下室墙体及柱，地下室外墙厚350mm，内墙厚300mm，柱截面主要尺寸700mm×700mm，顶板为180mm厚，梁截面主要尺寸350mm×650mm，现浇钢筋混凝1土顶板C25、梁、柱、墙体混凝土强度等级C30。地下室层高6m，地下室外墙采用二道防水，在钢筋混凝土自防水外再做防水层一道。主体为框剪结构，柱截面700mm×700mm，梁截面350mm×650mm、板厚180mm混凝土强度等级C30。A区内设电梯二部，现浇钢筋混凝土楼梯五座，内墙体用陶粒混凝土空心砖砌筑。1.1.4施工特点本工程的施工特点是立面造型独特、复杂、高低错落；B段大礼堂的舞台、观众席台、礼堂外的通道等标高多变、结构复杂，既有斜面曲板，又有圆弧梁、悬挑梁、折梁等；建筑物功能齐全，综合性强，施工协调难度大。1.2地点特征本工程位于保定市青年路华北电力大学校园内，操场西侧，综合楼东侧，成教学院教学楼北侧，为原有学校礼堂旧址。地形较平坦，地质情况一般。基础深度范围内无地下水，冬期施工时间每年的11月15日～3月15日，雨期施工时间每年的6月15日～9月15日。1.3施工条件现场已实现三通一平，当地交通运输条件良好，能保证资源的供应，施工机械，劳动力已基本落实。项目管理实行内部承包，现场临时设施，供水、供电问题已解决。22施工总体部署2.1工程内容：根据合同要求进行。2.2工期目标：2000年9月25日开工，2002年5月30日竣工交付使用。2.3质量目标：国家优质工程（鲁班奖）2.4施工起点和流向土方工程的施工起点和流向见《华北电力大学图书馆土方工程施工方案》。主体工程竖向自下而上施工，平面上从东边开始，向西施工。室外装修工程采用的由上而下的流向。室内粗装修采用自下而上的施工流向，细装修由上向下逐层完成。2.5施工段的划分桩基施工不划分施工段，主体A段以A5轴、B段以BG轴为界每层平面上划分为两个施工段。2.6阶段性进度控制目标根据合同要求，工期612天，随施工进度划分为三个阶段：2.6.1基础阶段A段2...
