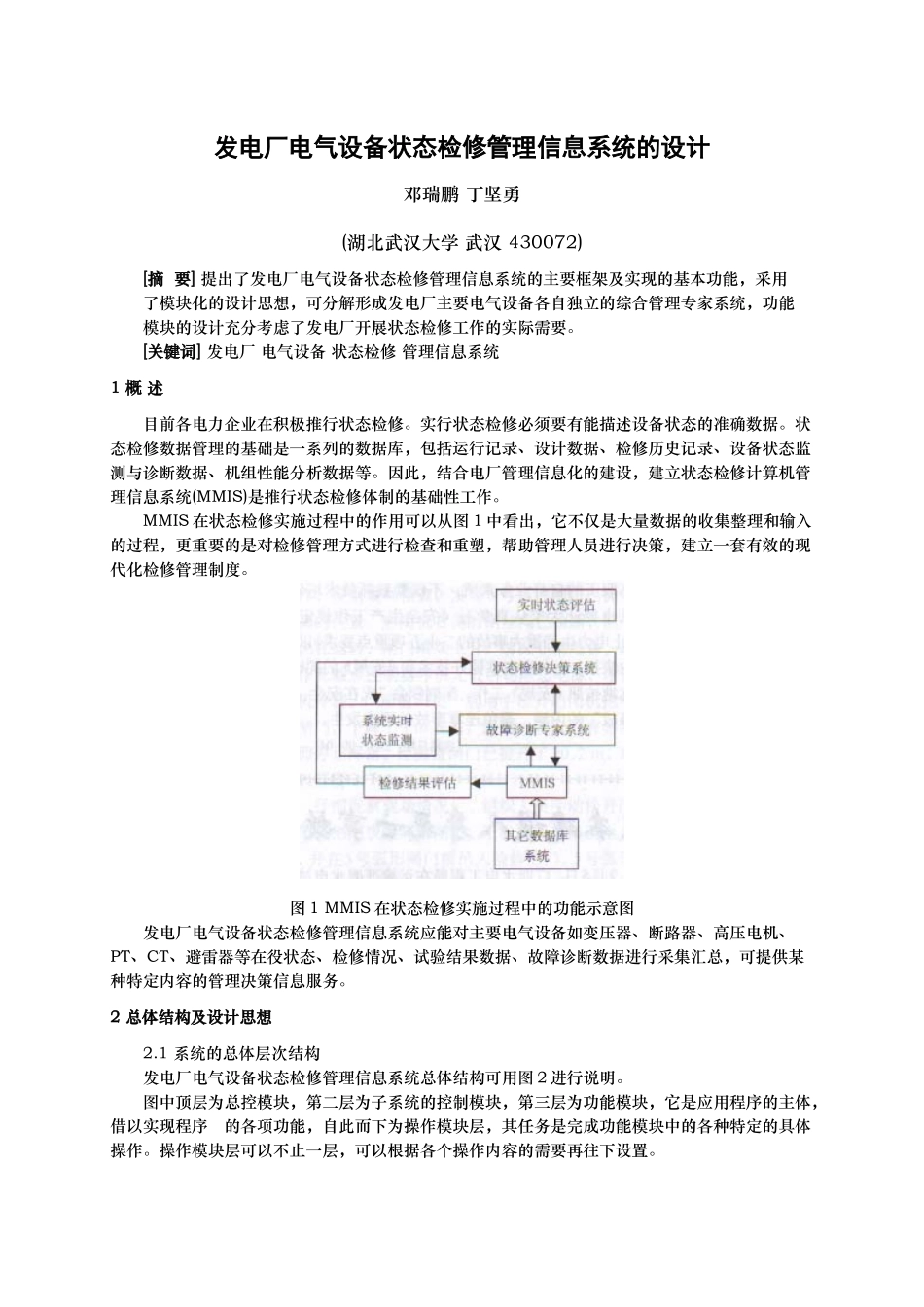

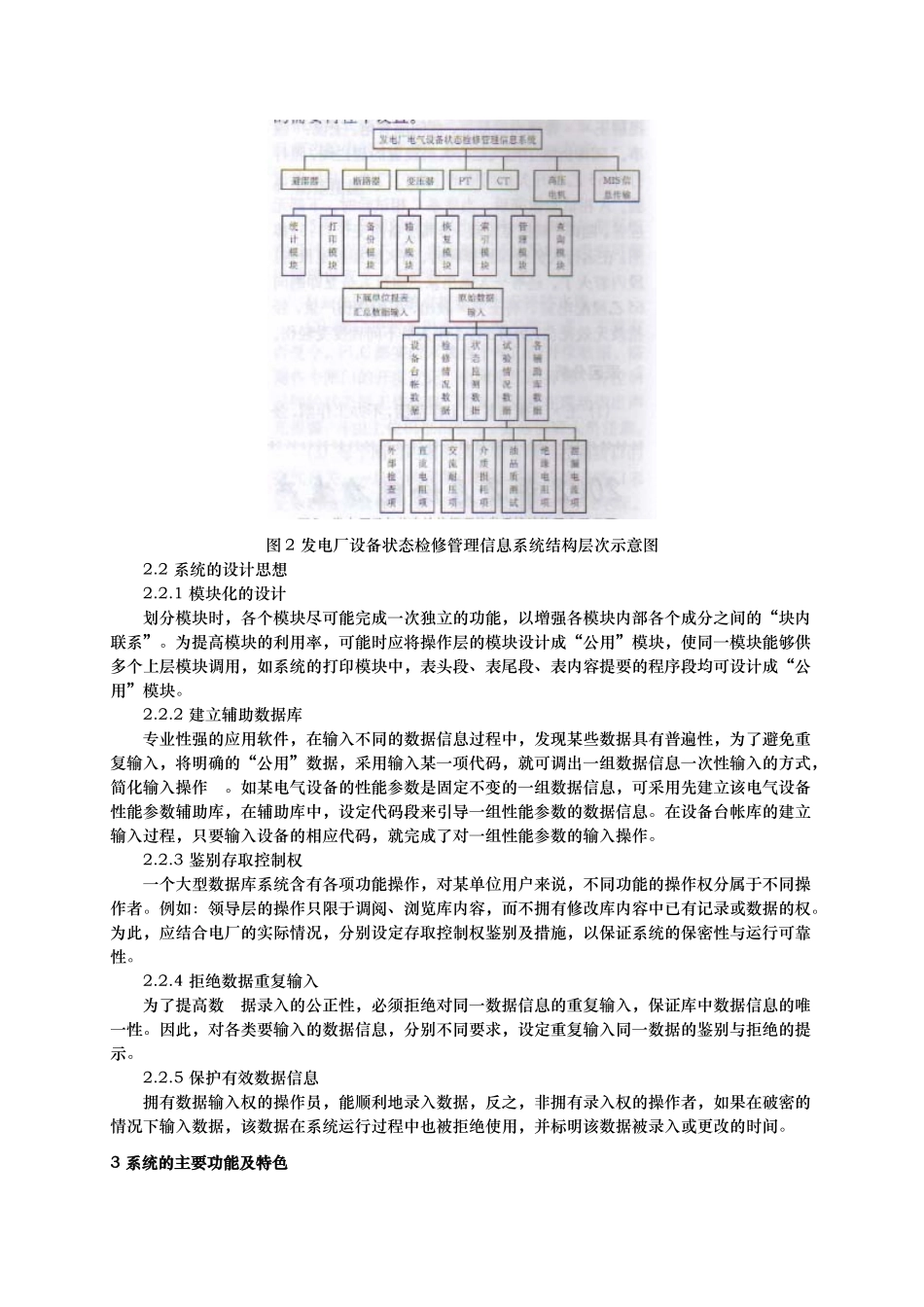

发电厂电气设备状态检修管理信息系统的设计邓瑞鹏丁坚勇(湖北武汉大学武汉430072)[摘要]提出了发电厂电气设备状态检修管理信息系统的主要框架及实现的基本功能，采用了模块化的设计思想，可分解形成发电厂主要电气设备各自独立的综合管理专家系统，功能模块的设计充分考虑了发电厂开展状态检修工作的实际需要。[关键词]发电厂电气设备状态检修管理信息系统1概述目前各电力企业在积极推行状态检修。实行状态检修必须要有能描述设备状态的准确数据。状态检修数据管理的基础是一系列的数据库，包括运行记录、设计数据、检修历史记录、设备状态监测与诊断数据、机组性能分析数据等。因此，结合电厂管理信息化的建设，建立状态检修计算机管理信息系统(MMIS)是推行状态检修体制的基础性工作。MMIS在状态检修实施过程中的作用可以从图1中看出，它不仅是大量数据的收集整理和输入的过程，更重要的是对检修管理方式进行检查和重塑，帮助管理人员进行决策，建立一套有效的现代化检修管理制度。图1MMIS在状态检修实施过程中的功能示意图发电厂电气设备状态检修管理信息系统应能对主要电气设备如变压器、断路器、高压电机、PT、CT、避雷器等在役状态、检修情况、试验结果数据、故障诊断数据进行采集汇总，可提供某种特定内容的管理决策信息服务。2总体结构及设计思想2.1系统的总体层次结构发电厂电气设备状态检修管理信息系统总体结构可用图2进行说明。图中顶层为总控模块，第二层为子系统的控制模块，第三层为功能模块，它是应用程序的主体，借以实现程序的各项功能，自此而下为操作模块层，其任务是完成功能模块中的各种特定的具体操作。操作模块层可以不止一层，可以根据各个操作内容的需要再往下设置。图2发电厂设备状态检修管理信息系统结构层次示意图2.2系统的设计思想2.2.1模块化的设计划分模块时，各个模块尽可能完成一次独立的功能，以增强各模块内部各个成分之间的“块内联系”。为提高模块的利用率，可能时应将操作层的模块设计成“公用”模块，使同一模块能够供多个上层模块调用，如系统的打印模块中，表头段、表尾段、表内容提要的程序段均可设计成“公用”模块。2.2.2建立辅助数据库专业性强的应用软件，在输入不同的数据信息过程中，发现某些数据具有普遍性，为了避免重复输入，将明确的“公用”数据，采用输入某一项代码，就可调出一组数据信息一次性输入的方式，简化输入操作。如某电气设备的性能参数是固定不变的一组数据信息，可采用先建立该电气设备性能参数辅助库，在辅助库中，设定代码段来引导一组性能参数的数据信息。在设备台帐库的建立输入过程，只要输入设备的相应代码，就完成了对一组性能参数的输入操作。2.2.3鉴别存取控制权一个大型数据库系统含有各项功能操作，对某单位用户来说，不同功能的操作权分属于不同操作者。例如：领导层的操作只限于调阅、浏览库内容，而不拥有修改库内容中已有记录或数据的权。为此，应结合电厂的实际情况，分别设定存取控制权鉴别及措施，以保证系统的保密性与运行可靠性。2.2.4拒绝数据重复输入为了提高数据录入的公正性，必须拒绝对同一数据信息的重复输入，保证库中数据信息的唯一性。因此，对各类要输入的数据信息，分别不同要求，设定重复输入同一数据的鉴别与拒绝的提示。2.2.5保护有效数据信息拥有数据输入权的操作员，能顺利地录入数据，反之，非拥有录入权的操作者，如果在破密的情况下输入数据，该数据在系统运行过程中也被拒绝使用，并标明该数据被录入或更改的时间。3系统的主要功能及特色该系统分解形成发电厂6个主要电气设备各自独立的综合管理专家系统，它具有8大功能模块。3.1输入模块输入模块可设置几个子模块，分别对电气设备的主要性能参数、投运情况等建立原始台帐档案；也能对电气设备的历次检修情况、状态监测结果及试验结果分别建档，并有即时修改或存库后随时修改的功能。数据的输入可按照不同的输入项目、内容，以已制定的屏幕格式进行；输入过程附有必要的操作提示(窗口界面提示或交互式会话)，这样操作不易出错。报表汇总数据输入模块专供发电厂对其下属单位的年、季、月度汇报数据进行汇总的输入，以...
