室外或小区雨水系统设计VIP免费

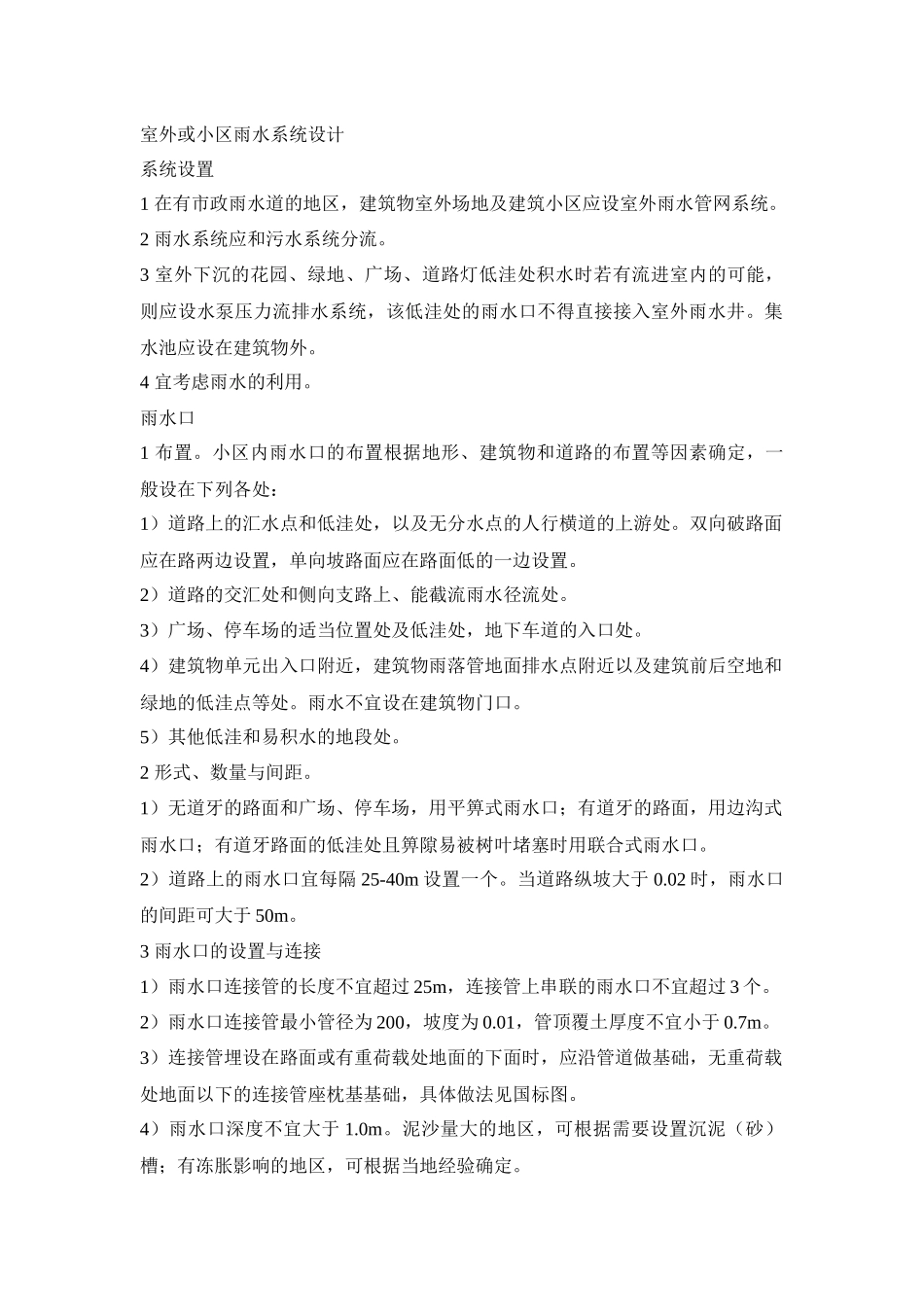

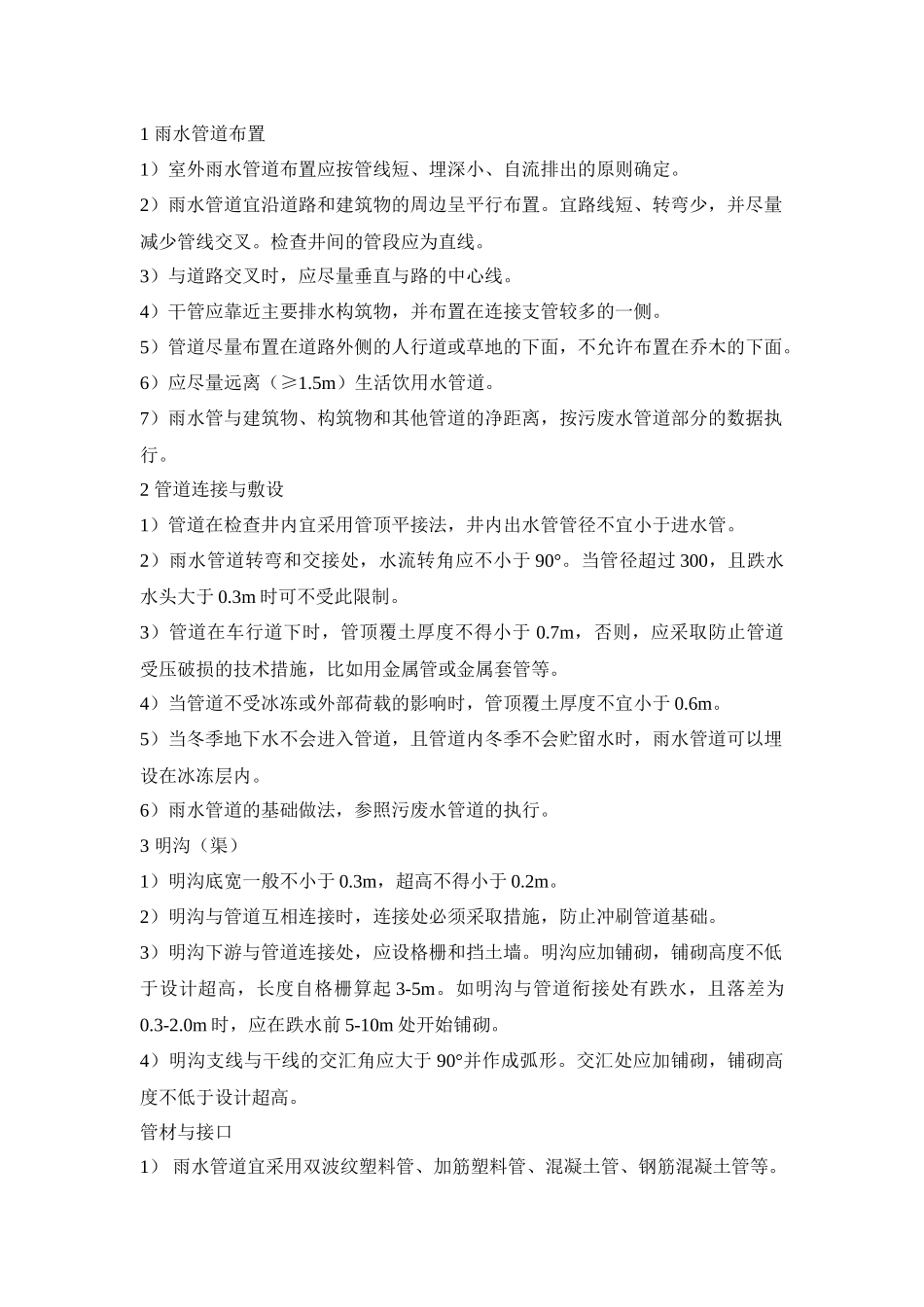

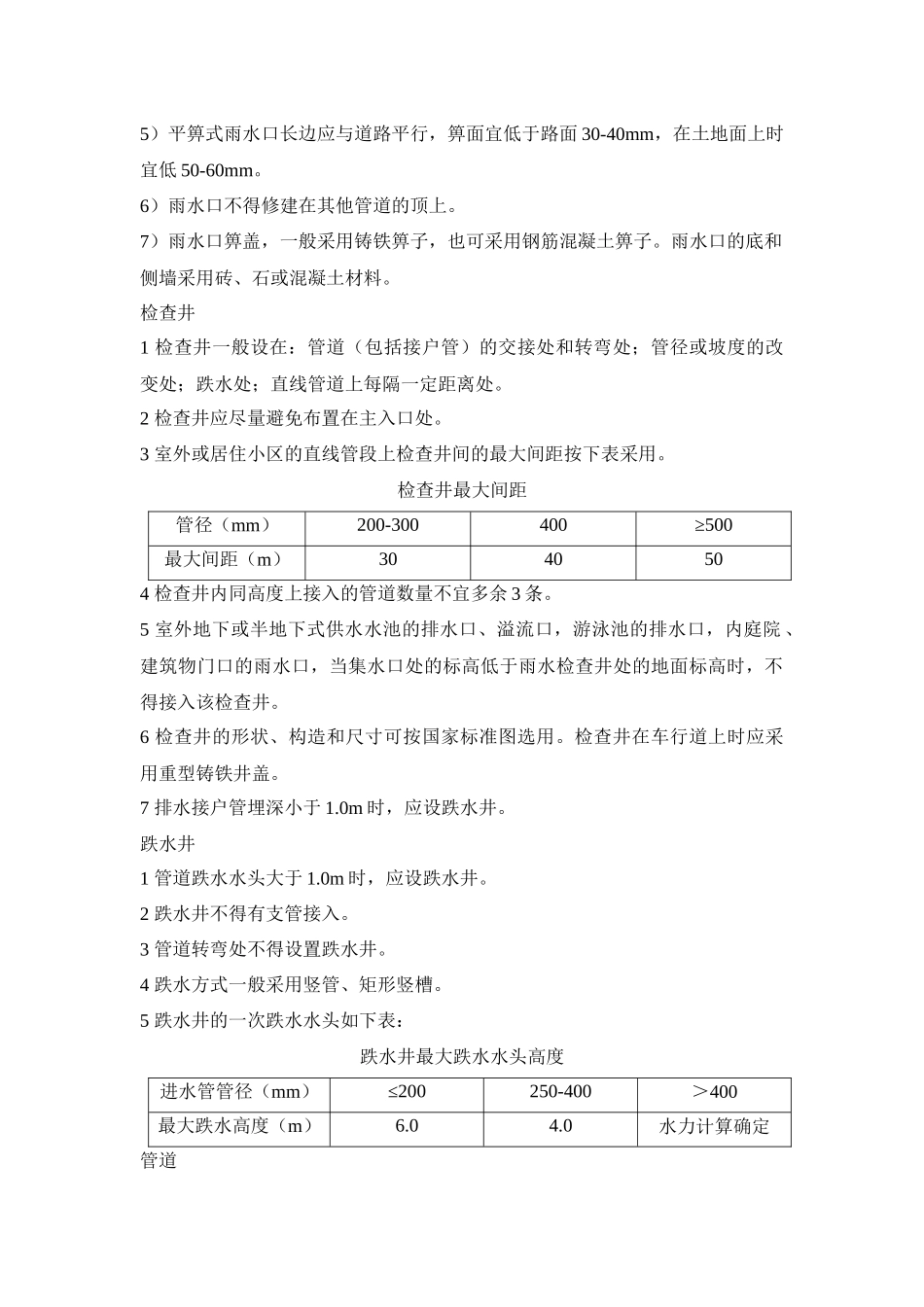

室外或小区雨水系统设计系统设置1在有市政雨水道的地区，建筑物室外场地及建筑小区应设室外雨水管网系统。2雨水系统应和污水系统分流。3室外下沉的花园、绿地、广场、道路灯低洼处积水时若有流进室内的可能，则应设水泵压力流排水系统，该低洼处的雨水口不得直接接入室外雨水井。集水池应设在建筑物外。4宜考虑雨水的利用。雨水口1布置。小区内雨水口的布置根据地形、建筑物和道路的布置等因素确定，一般设在下列各处：1）道路上的汇水点和低洼处，以及无分水点的人行横道的上游处。双向破路面应在路两边设置，单向坡路面应在路面低的一边设置。2）道路的交汇处和侧向支路上、能截流雨水径流处。3）广场、停车场的适当位置处及低洼处，地下车道的入口处。4）建筑物单元出入口附近，建筑物雨落管地面排水点附近以及建筑前后空地和绿地的低洼点等处。雨水不宜设在建筑物门口。5）其他低洼和易积水的地段处。2形式、数量与间距。1）无道牙的路面和广场、停车场，用平箅式雨水口；有道牙的路面，用边沟式雨水口；有道牙路面的低洼处且箅隙易被树叶堵塞时用联合式雨水口。2）道路上的雨水口宜每隔25-40m设置一个。当道路纵坡大于0.02时，雨水口的间距可大于50m。3雨水口的设置与连接1）雨水口连接管的长度不宜超过25m，连接管上串联的雨水口不宜超过3个。2）雨水口连接管最小管径为200，坡度为0.01，管顶覆土厚度不宜小于0.7m。3）连接管埋设在路面或有重荷载处地面的下面时，应沿管道做基础，无重荷载处地面以下的连接管座枕基基础，具体做法见国标图。4）雨水口深度不宜大于1.0m。泥沙量大的地区，可根据需要设置沉泥（砂）槽；有冻胀影响的地区，可根据当地经验确定。5）平箅式雨水口长边应与道路平行，箅面宜低于路面30-40mm，在土地面上时宜低50-60mm。6）雨水口不得修建在其他管道的顶上。7）雨水口箅盖，一般采用铸铁箅子，也可采用钢筋混凝土箅子。雨水口的底和侧墙采用砖、石或混凝土材料。检查井1检查井一般设在：管道（包括接户管）的交接处和转弯处；管径或坡度的改变处；跌水处；直线管道上每隔一定距离处。2检查井应尽量避免布置在主入口处。3室外或居住小区的直线管段上检查井间的最大间距按下表采用。检查井最大间距管径（mm）200-300400≥500最大间距（m）3040504检查井内同高度上接入的管道数量不宜多余3条。5室外地下或半地下式供水水池的排水口、溢流口，游泳池的排水口，内庭院、建筑物门口的雨水口，当集水口处的标高低于雨水检查井处的地面标高时，不得接入该检查井。6检查井的形状、构造和尺寸可按国家标准图选用。检查井在车行道上时应采用重型铸铁井盖。7排水接户管埋深小于1.0m时，应设跌水井。跌水井1管道跌水水头大于1.0m时，应设跌水井。2跌水井不得有支管接入。3管道转弯处不得设置跌水井。4跌水方式一般采用竖管、矩形竖槽。5跌水井的一次跌水水头如下表：跌水井最大跌水水头高度进水管管径（mm）≤200250-400＞400最大跌水高度（m）6.04.0水力计算确定管道1雨水管道布置1）室外雨水管道布置应按管线短、埋深小、自流排出的原则确定。2）雨水管道宜沿道路和建筑物的周边呈平行布置。宜路线短、转弯少，并尽量减少管线交叉。检查井间的管段应为直线。3）与道路交叉时，应尽量垂直与路的中心线。4）干管应靠近主要排水构筑物，并布置在连接支管较多的一侧。5）管道尽量布置在道路外侧的人行道或草地的下面，不允许布置在乔木的下面。6）应尽量远离（≥1.5m）生活饮用水管道。7）雨水管与建筑物、构筑物和其他管道的净距离，按污废水管道部分的数据执行。2管道连接与敷设1）管道在检查井内宜采用管顶平接法，井内出水管管径不宜小于进水管。2）雨水管道转弯和交接处，水流转角应不小于90°。当管径超过300，且跌水水头大于0.3m时可不受此限制。3）管道在车行道下时，管顶覆土厚度不得小于0.7m，否则，应采取防止管道受压破损的技术措施，比如用金属管或金属套管等。4）当管道不受冰冻或外部荷载的影响时，管顶覆土厚度不宜小于0.6m。5）当冬季地下水不会进入管道，且管道内冬季不会贮留水时，雨水管道可以埋设在冰冻层内。6）雨水管道的基础做法，参照污废...
