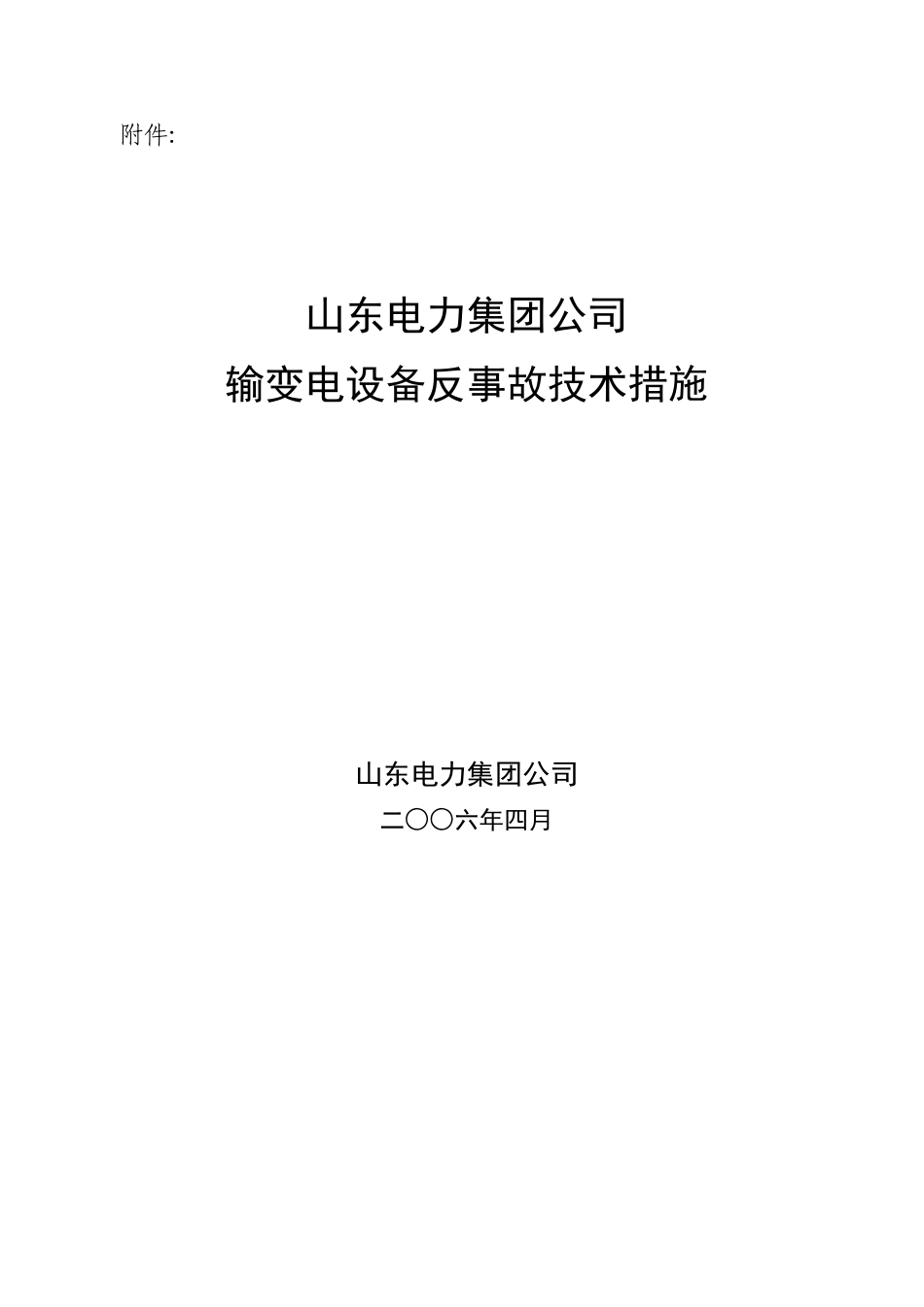

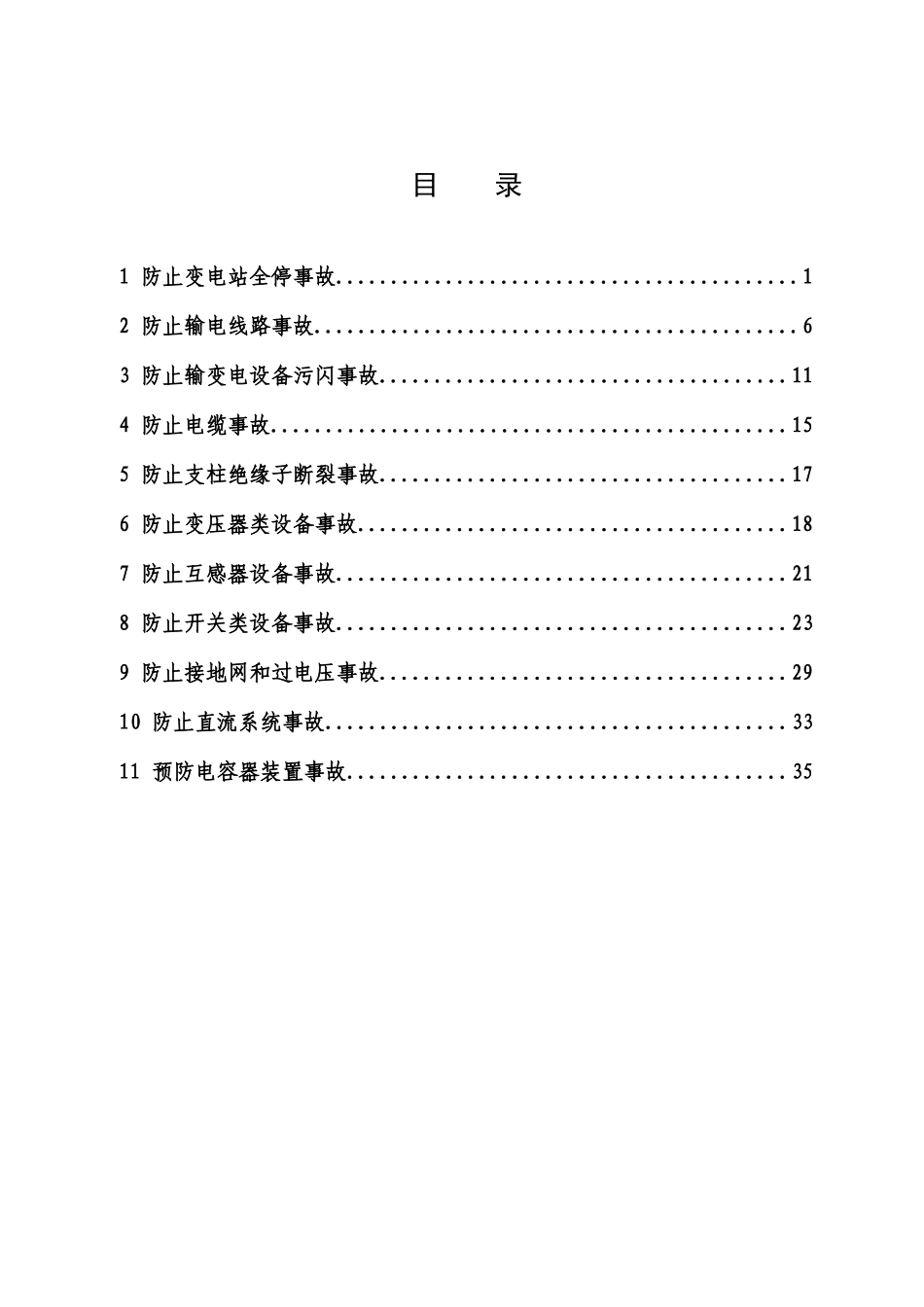

附件:山东电力集团公司输变电设备反事故技术措施山东电力集团公司二○○六年四月目录1防止变电站全停事故..........................................12防止输电线路事故............................................63防止输变电设备污闪事故.....................................114防止电缆事故...............................................155防止支柱绝缘子断裂事故.....................................176防止变压器类设备事故.......................................187防止互感器设备事故.........................................218防止开关类设备事故.........................................239防止接地网和过电压事故.....................................2910防止直流系统事故..........................................3311预防电容器装置事故........................................351防止变电站全停事故实施重点：变电站直流系统的设计应符合批反措要求。并加强对变电站直流系统的运行维护。变电站的保护设备的配置应符合反措要求，重要的线路和设备必须坚持设立两套互相独立主保护的原则。运行人员要严格招待电网运行的有关规程、规定，严格执行“两票三制”，操作中不跳项、不漏项，严防发生误操作事故。加强对变电站一次设备的检查，重点包括母线支撑绝缘子、对套管及其引线接头、隔离开关触头、引线接头的温度监测。防止电气误操作事故的发生，必须从规范人的行为、保证设备特别是防误闭锁装置的可靠运行入手。防止电气误操作事故发生的重点，一是检修和运行人员严格执行“两票三制”管理制度并认真使用标准票，二是防误闭锁装置要完善可靠。为了防止枢纽变电站全停事故的发生，严格执行有关的规程、规定，并提出以下重点要求：1.1完善变电所的一、二次设备1.1.1进入枢纽变电站的输电通道应至少有三通道以上；站内部分母线或有一输电通道检修时，发生N-1、N-2故障时不会出现变电站全停的情况。1.1.2枢纽变电站宜采用双母分段结线方式或3/2结线方式。根据电网结构的变化，应满足变电站设备的短路容量。每年按系统最大运行方式重新核算变电站母线短路容量，不满足要求的开关设备要及时更换，未更换前要采取措施。1.1.3对影响系统安全稳定运行的220kV及以上变电所，设计时应充分考虑接线方式、同期装置、消弧线圈、无功补偿等与运行方式的结合、避免投运后再行完善。必须根据电网需求，装设低频低压减载和过流联切等安全自动装置。1.1.4要定期对枢纽变电站支柱绝缘子，特别是母线支柱绝缘子、隔离刀闸支柱绝缘子进行检查，以防止绝缘子断裂引起母线事故。建立支持瓷瓶、变压器套管等重要设备部件台帐。开展瓷瓶裂纹、损伤等检查工作。1.1.5新建变电站管母支持瓷瓶要选用额定弯曲破坏负荷6kN及以上高强度瓷瓶；弯曲破坏负荷4kN及以下的支持瓷瓶要加大更换力度，110kV可选用硅橡胶合成支柱绝缘子；母线和刀闸等支持瓷瓶不能攀登、不能挂安全带（绳）。1.1.6定期对设备外绝缘进行有效的清扫，加强户内设备的外绝缘监督，做好变电站的门、窗、换气孔的防漏和维护工作；与设计部门一起制定方案，对不必要的进行封堵和改造，避免进水或灰尘引发室内设备短路。1.1.7要加强对输变电设备红外测温的检查，每年至少在夏季负荷高峰期间对输变电设备普测一次。1.1.8对户外变电所大径母线（直径大于500mm2）的联接头，开口向上的应在联接金具底部开孔(孔径5mm)，防止水流入线夹内冬季结冰造成线夹撑裂，母线落地。1.1.9220kV及以上电压等级变电所所用电应有两路可靠电源。各直流操作电源均应保证断路器分、合闸电磁线圈通电时的端子电压不得低于标准要求。1.1.10新订购的电气设备，必须是符合国家及电力行业标准，并具有一定的运行经验和成熟的制造经验，否则不得在变电站中安装运行。对旧保护装置迁入新建变电所运行，必须进行详细的状态检验和论证，经运行单位和专业管理部门审批。1.1.11加强110kV及以上母线、220kV及以上主设备快速保护的建设。对重要的线路和设备必须坚持设立两套互相独立主保护的原则，500kV设备的主保护要实现双重化配置，220kV及以上...
