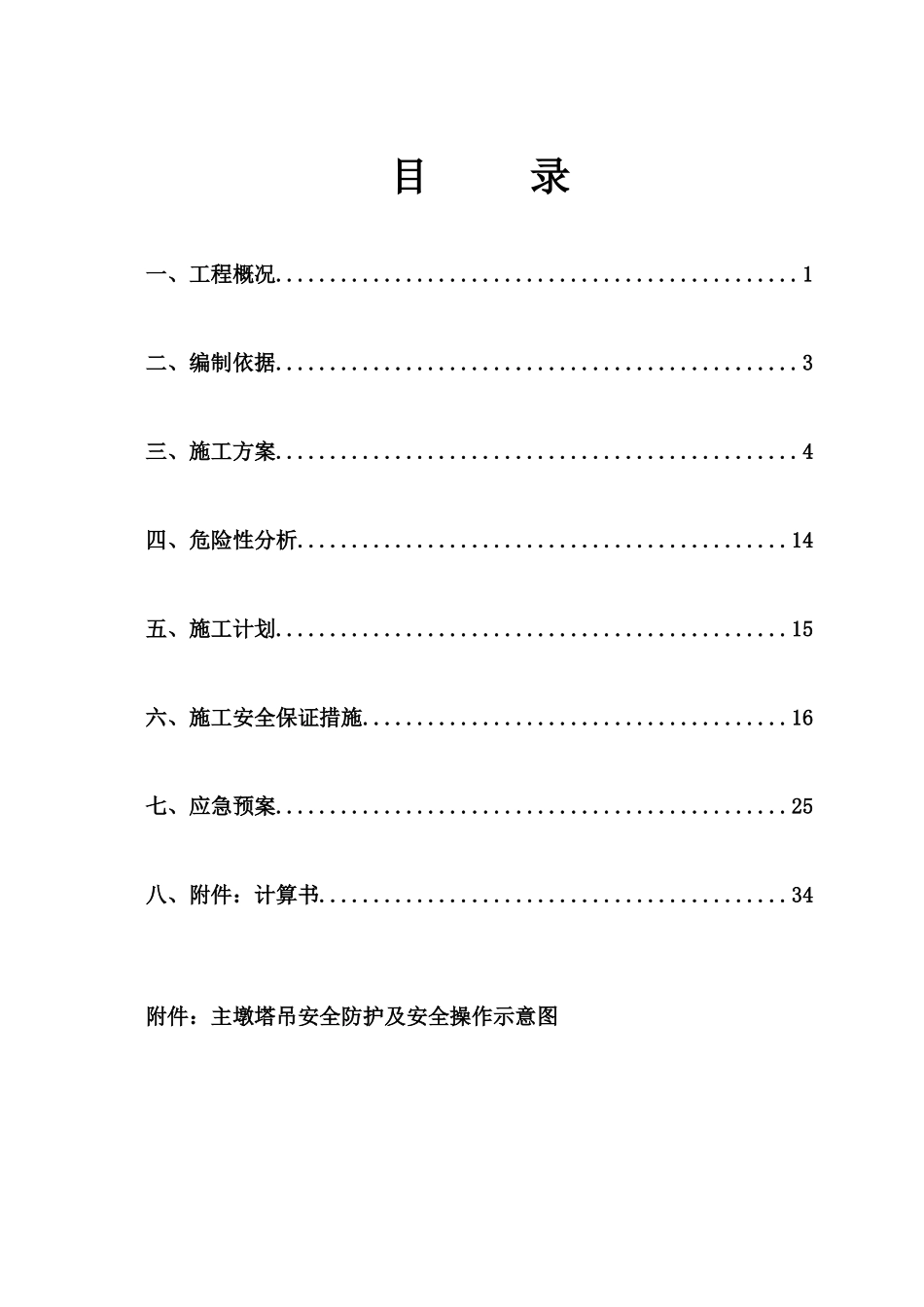

目录一、工程概况................................................1二、编制依据................................................3三、施工方案................................................4四、危险性分析.............................................14五、施工计划...............................................15六、施工安全保证措施.......................................16七、应急预案...............................................25八、附件：计算书...........................................34附件：主墩塔吊安全防护及安全操作示意图主墩塔吊安全专项施工方案一、工程概况1、工程地理位置与工程规模综述2、工程概况2.1、概述为方便主墩施工，分别在8#墩承台西侧，9#墩承台东侧分别设置一座塔吊，采用QTZ63塔吊。2.2、主要技术标准①、道路等级：城市次干道。②、设计速度：40km/h。③、桥梁荷载等级：城市-A级、人群荷载2.4KN/m2。④、桥面宽度：1.5m人行道+3.0m非机动车道+0.25m隔离带+0.25m护轮带+3*3.5m机动车道+0.5m双黄线+3*3.5m机动车道+0.25m护轮带+0.25m隔离带+3.0m非机动车道+1.5m人行道，桥梁总宽31.5m。⑤、横坡设置：机动车道和非机动车道由中心向两侧各2%横坡；人行道由外侧向中心设1%横坡。⑥、桥位处河流通航净空：京杭运河为内河II级航道，通航净宽90m，通航净高7m。⑦、桥位处通航水位：最高通航水位△10.63m，最低通航水位△8.33m。⑧、地震烈度：桥位处地震动加速度峰值为0.1g，地震动反应谱特征周期为0.55s，桥梁抗震设防类别为丙类，地震基本烈度7度，桥梁按8度采取抗震措施。⑨、环境类别：本项目桥梁按规范要求进行耐久性设计，根据桥梁所处环境，上部结构按I类环境设计，下部基础按II类环境设计。3、工程自然条件3.1、地形、地貌桥址区地貌上属黄泛冲积平原，地貌类型简单，原始地形较为平坦，地面标高9.7-13.7m，两岸河堤12-14米标高，地面标高一般在9.7-11米之间，河底最深处高程约3.3m。3.2、气候、气象本项目地处暖温带鲁淮季风气候向亚热带气候过渡区，兼南北气候特征，具明显的季风环流特性，冬干冷，夏湿热，四季分明，由于地处两气候带的过渡带，冷暖气团经常交汇，导致气候多变。年平均气温13.5-14.7℃，1月平均气温-1.5-0.5℃，7月平均气温27-27.9℃，极端最低气温-21.5℃，极端最高气温39.5℃，年日照时数2250-2445小时，无霜期200-213天。3.3、水文场区地表水发育，主要有京杭运河等河流。地下水为松散岩类空隙水，赋存于第四系全新统及上更新统沉积物中。3.4、工程地质特征①层素填土，粘土层，高程8.42-10.83，层厚2.41m。②层粘土层，高程7.72-8.42，层厚0.7m。③层粘土层，高程4.02-7.72，层厚3.7m。④层粉质粘土层，高程2.52-4.02，层厚1.5m。⑤层粘土层，高程-24.58-2.52，层厚27.1m。二、编制依据1、《施工图设计》及地质勘探资料2、《实施性总体施工组织设计》3、《公路桥涵施工技术规范》（JTG/TF50-2011）及实施手册4、《简明施工计算手册》5、《建筑地基基础设计规范》GB50007-20116、《施工现场临时用电安全技术规范》（JGJ46-2005）7、《中华人民共和国安全生产法》8、《中华人民共和国住房和城乡建设部建质[2009]87号文》9、《中华人民共和国交通部2007年第1号令》10、QTZ63（5610）塔式起重机使用说明书11、《GB5144-2006塔式起重机安全规程》12、《GB/T5031-2008塔式起重机技术条件》13、ZHDB207063-2004《塔式起重机试验导则》14、《起重设备安装工程施工及验收规范》(GB50278-2010)15、国家质检总局140号令《特种设备作业人员管理规定》16、国家质检总局92号令《起重机械安全监察规定》三、施工方案1、施工技术参数QTZ63独立式：21m高；塔吊自重Pmax=465KN；2、塔吊基础施工按照QTZ63厂家提供的塔吊基础图，采用C35钢筋砼，砼基础承载力不得低于0.12Mpa，基础长×宽：5.5m×5.5m，深1.6m，重量1135KN。塔吊基础基坑采用挖掘机挖土，在挖到离基底30cm左右时，采用人工挖土防止机械对基底扰动，挖到基底后进行基底承载力试验，满足要求后进行下一步施工。在钢筋在钢筋作业区集中下料、弯...
