冲孔桩基础施工组织设计VIP免费

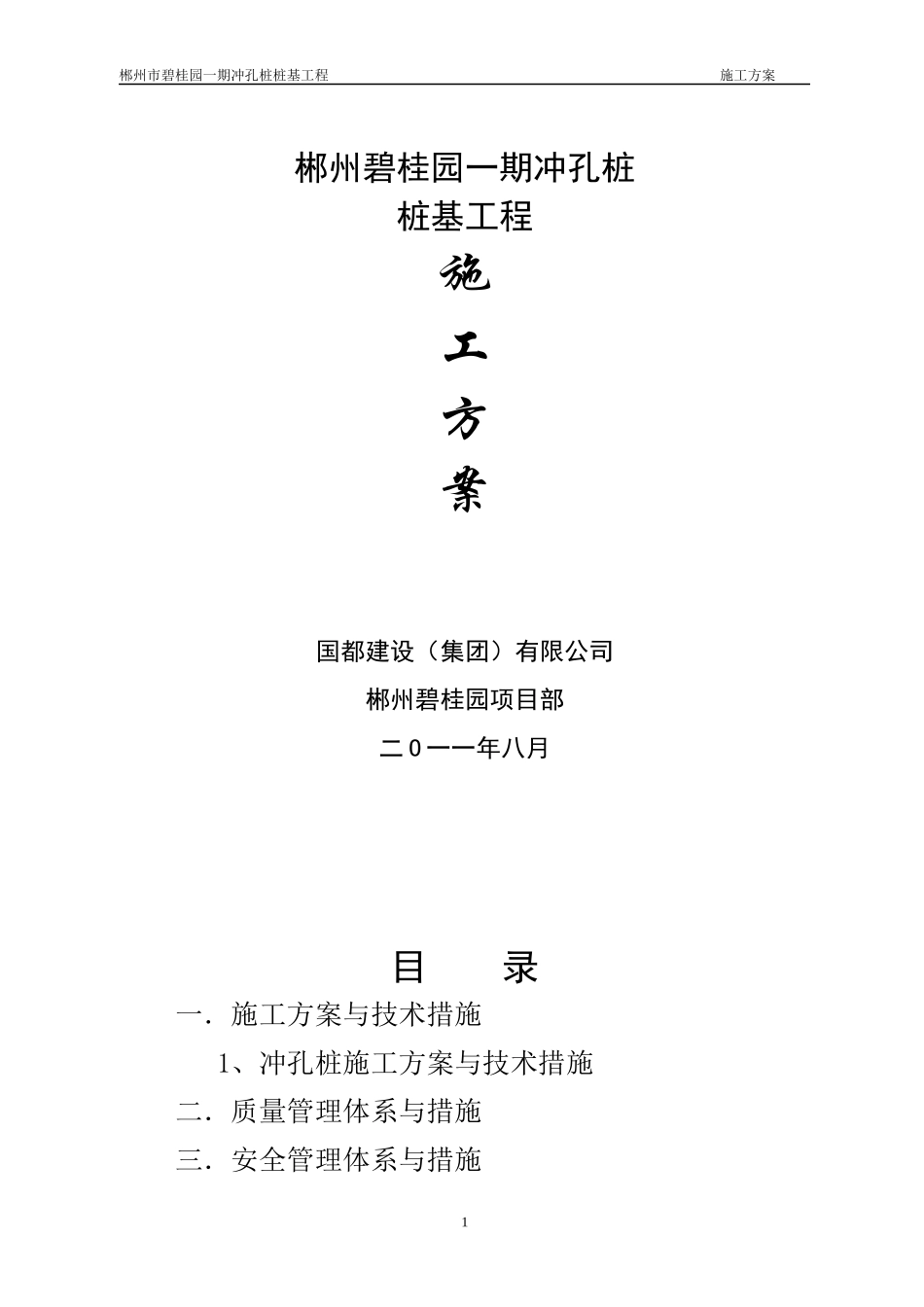

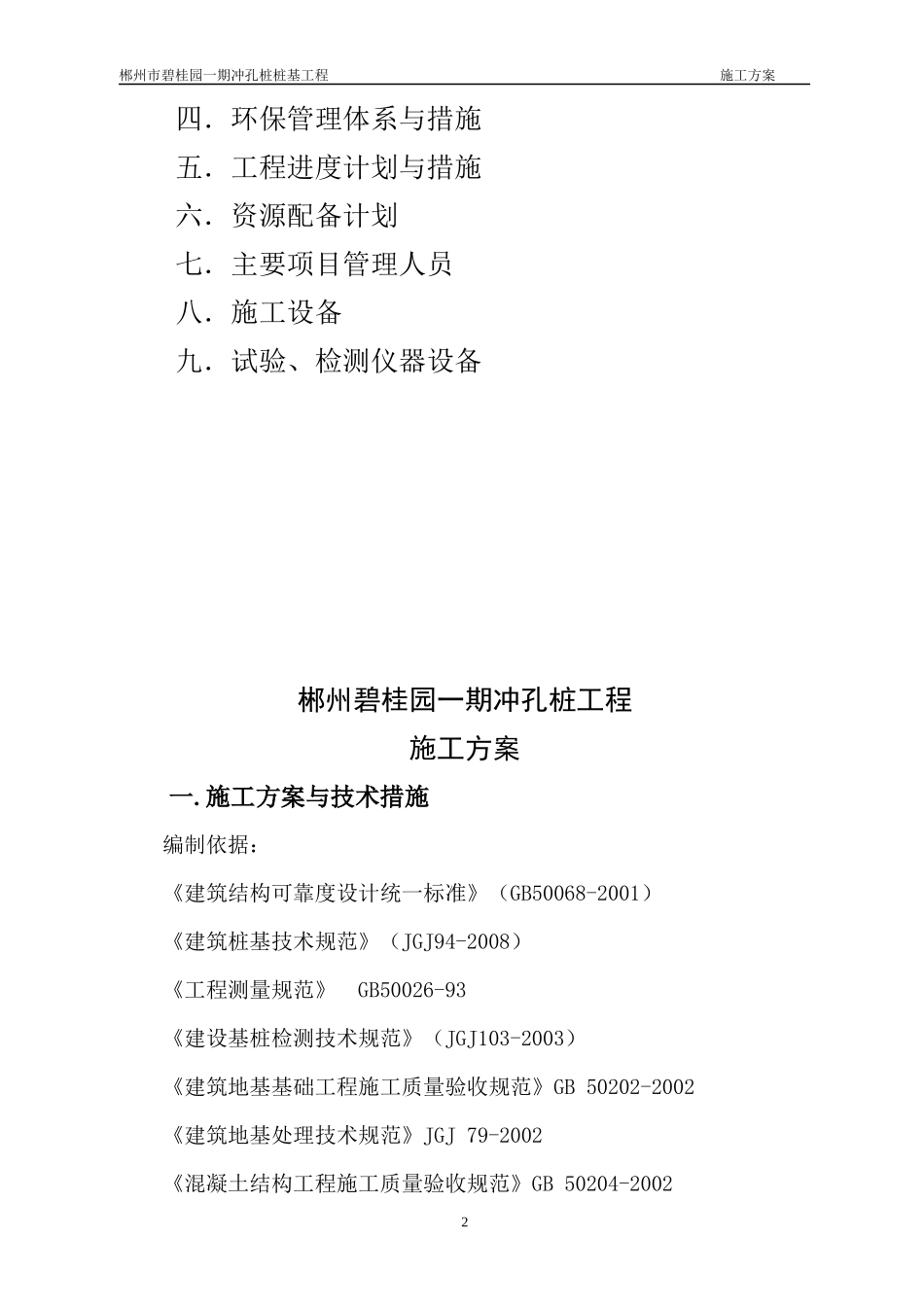

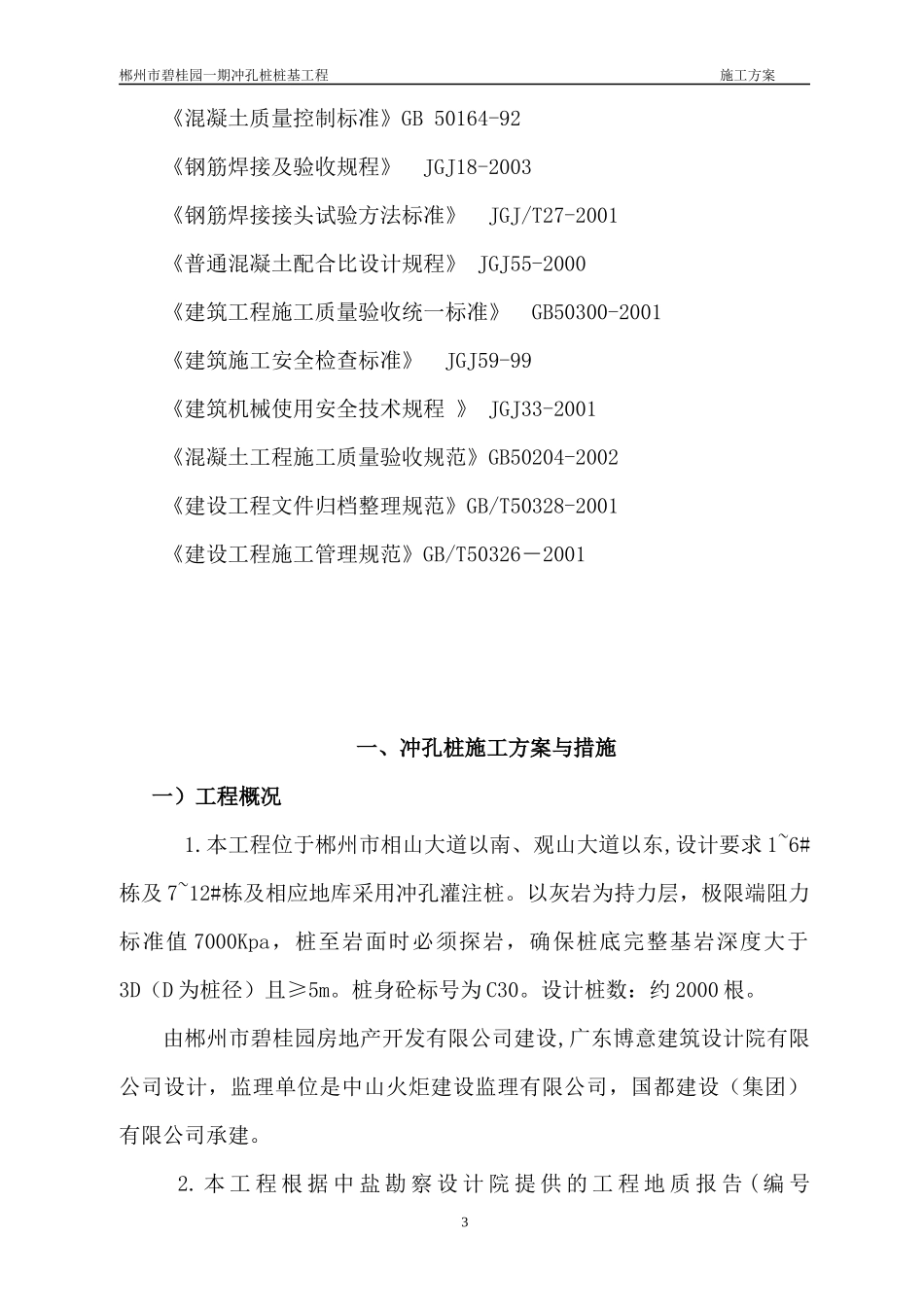

郴州市碧桂园一期冲孔桩桩基工程施工方案郴州碧桂园一期冲孔桩桩基工程施工方案国都建设（集团）有限公司郴州碧桂园项目部二O一一年八月目录一．施工方案与技术措施1、冲孔桩施工方案与技术措施二．质量管理体系与措施三．安全管理体系与措施1郴州市碧桂园一期冲孔桩桩基工程施工方案四．环保管理体系与措施五．工程进度计划与措施六．资源配备计划七．主要项目管理人员八．施工设备九．试验、检测仪器设备郴州碧桂园一期冲孔桩工程施工方案一.施工方案与技术措施编制依据：《建筑结构可靠度设计统一标准》（GB50068-2001）《建筑桩基技术规范》（JGJ94-2008）《工程测量规范》GB50026-93《建设基桩检测技术规范》（JGJ103-2003）《建筑地基基础工程施工质量验收规范》GB50202-2002《建筑地基处理技术规范》JGJ79-2002《混凝土结构工程施工质量验收规范》GB50204-20022郴州市碧桂园一期冲孔桩桩基工程施工方案《混凝土质量控制标准》GB50164-92《钢筋焊接及验收规程》JGJ18-2003《钢筋焊接接头试验方法标准》JGJ/T27-2001《普通混凝土配合比设计规程》JGJ55-2000《建筑工程施工质量验收统一标准》GB50300-2001《建筑施工安全检查标准》JGJ59-99《建筑机械使用安全技术规程》JGJ33-2001《混凝土工程施工质量验收规范》GB50204-2002《建设工程文件归档整理规范》GB/T50328-2001《建设工程施工管理规范》GB/T50326－2001一、冲孔桩施工方案与措施一）工程概况1.本工程位于郴州市相山大道以南、观山大道以东,设计要求1~6#栋及7~12#栋及相应地库采用冲孔灌注桩。以灰岩为持力层，极限端阻力标准值7000Kpa，桩至岩面时必须探岩，确保桩底完整基岩深度大于3D（D为桩径）且≥5m。桩身砼标号为C30。设计桩数：约2000根。由郴州市碧桂园房地产开发有限公司建设,广东博意建筑设计院有限公司设计，监理单位是中山火炬建设监理有限公司，国都建设（集团）有限公司承建。2.本工程根据中盐勘察设计院提供的工程地质报告(编号3郴州市碧桂园一期冲孔桩桩基工程施工方案GD2011027-2)(详见附件典型柱状图)，采用冲击成孔灌注桩，持力层为第④层中风化灰岩层,桩长约6～30米。其桩端阻力特征值qpa为7000kPa。桩径采用：0.8、1.0、1.2、1.3、1.4、1.5、1.6、1.8米8种，单桩竖向承载力特征值详桩表。3、桩入承台50mm，当桩距小于1400mm时，应采用跳打法进行施工。4、桩的砼强度等级为C30，保护层厚50，梁及承台保护层厚40，钢筋：HPB235级钢筋，HRB335级钢筋,HRB400级钢筋。5、桩基施工先打试桩，采用静载试验检测单桩竖向承载力特征值。6、若现场情况与地质资料不符，应通知设计单位，根据现场情况另行处理，桩基施工完毕，应按规范要求进行验桩，并由质监方、建设方、设计方验收合格后方可进行上部工程的施工。二）施工工艺本工程桩采用机械冲击成孔灌注桩。1、施工准备（1）根据现场施工条件①对场地进行改造4郴州市碧桂园一期冲孔桩桩基工程施工方案因为场地原有土层为耕植土以及鱼塘的淤泥（遇水就成泥浆），现有场地地下水位根据地勘报告显示为162.4m，实际水位为163.5m，且郴州地区长年多雨。故需对施工场地进行改造。改造采用片石，在整个场地内回填，厚度为80cm。②对场地进行施工平面布置；③超前钻施工已经完成。④组织好施工劳力、组建项目机构、落实责任制、明确分工；⑤组织施工用材料，机械进场到位；⑥按图纸设计的桩位坐标，利用全站仪测量，定好桩位，布控高程控制点，逐桩控制，机械到位，最后正式开钻冲孔。2、平面布置的内容根据上述原则，在施工现场需要布置的设备及设施包括：大型冲孔桩机、钢筋加工区、周转材料堆放场地、现场临时办公用房、会议室、工具房、库房、临时厕所、临水/临电管线、出入口、门卫、场地道路、消防及现场标识等。3、临时水电的布置（1）用电量计算①根据选用的机械、设备的用电功率指标，假定其全部在同一时间使用时其高峰用电量计算情况详见下表：5郴州市碧桂园一期冲孔桩桩基工程施工方案②照明用电量：动力用电量×10%③临时水电线路布置：电线架空布置，其余临时用水采用PVC管接入施工现场，全面满足现场要求。④临时道路：场内临时道路表面硬化；进入...
