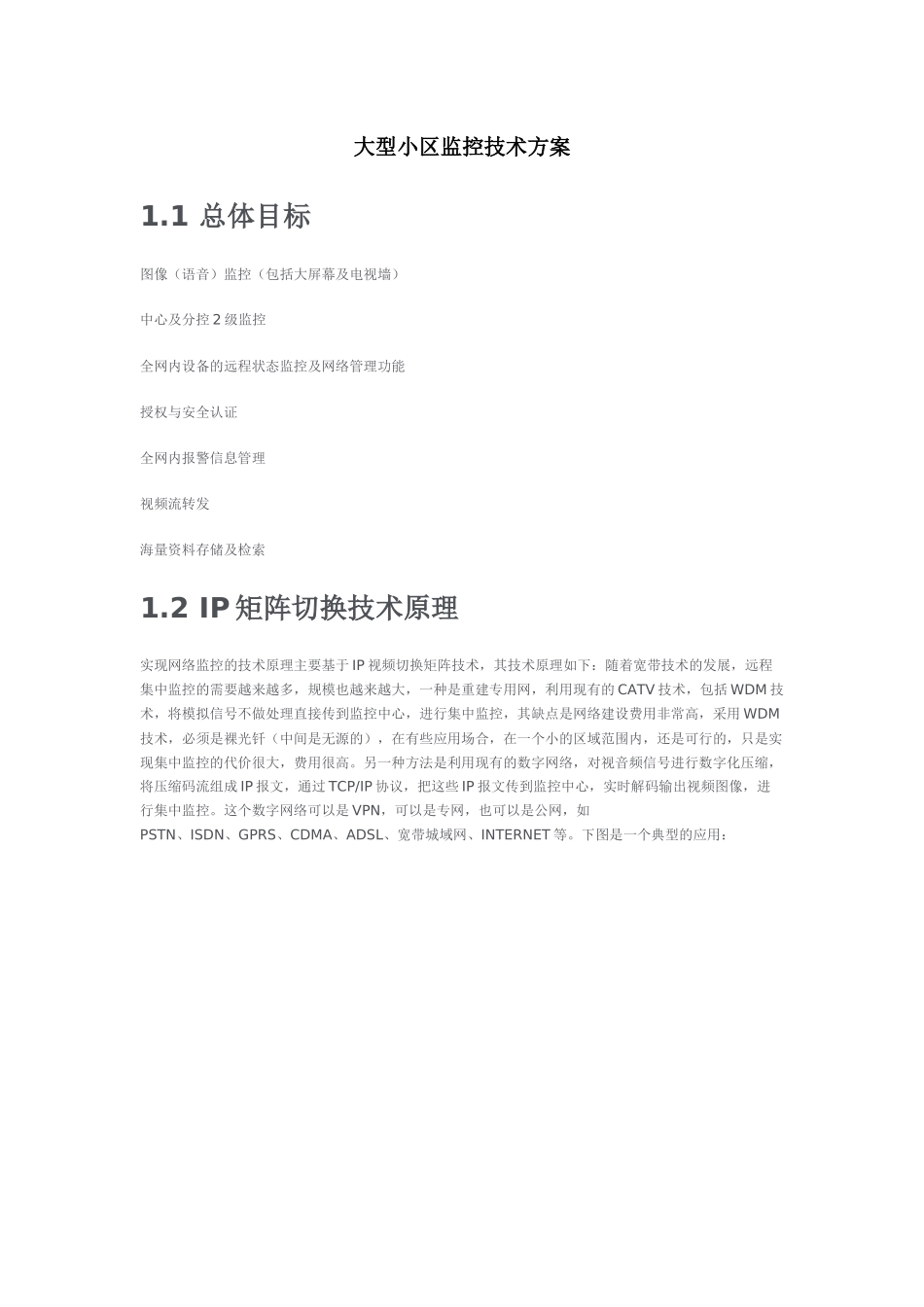

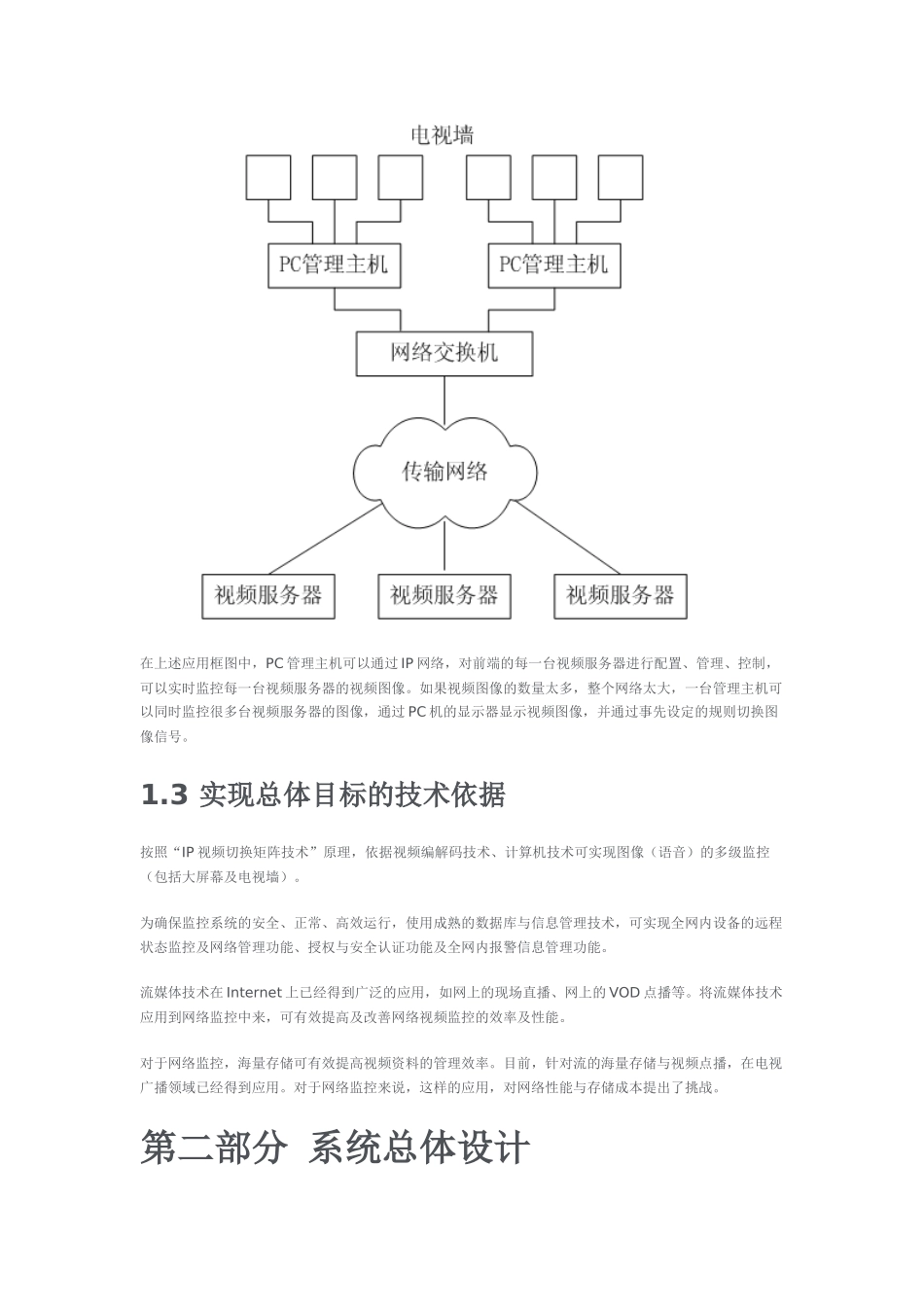

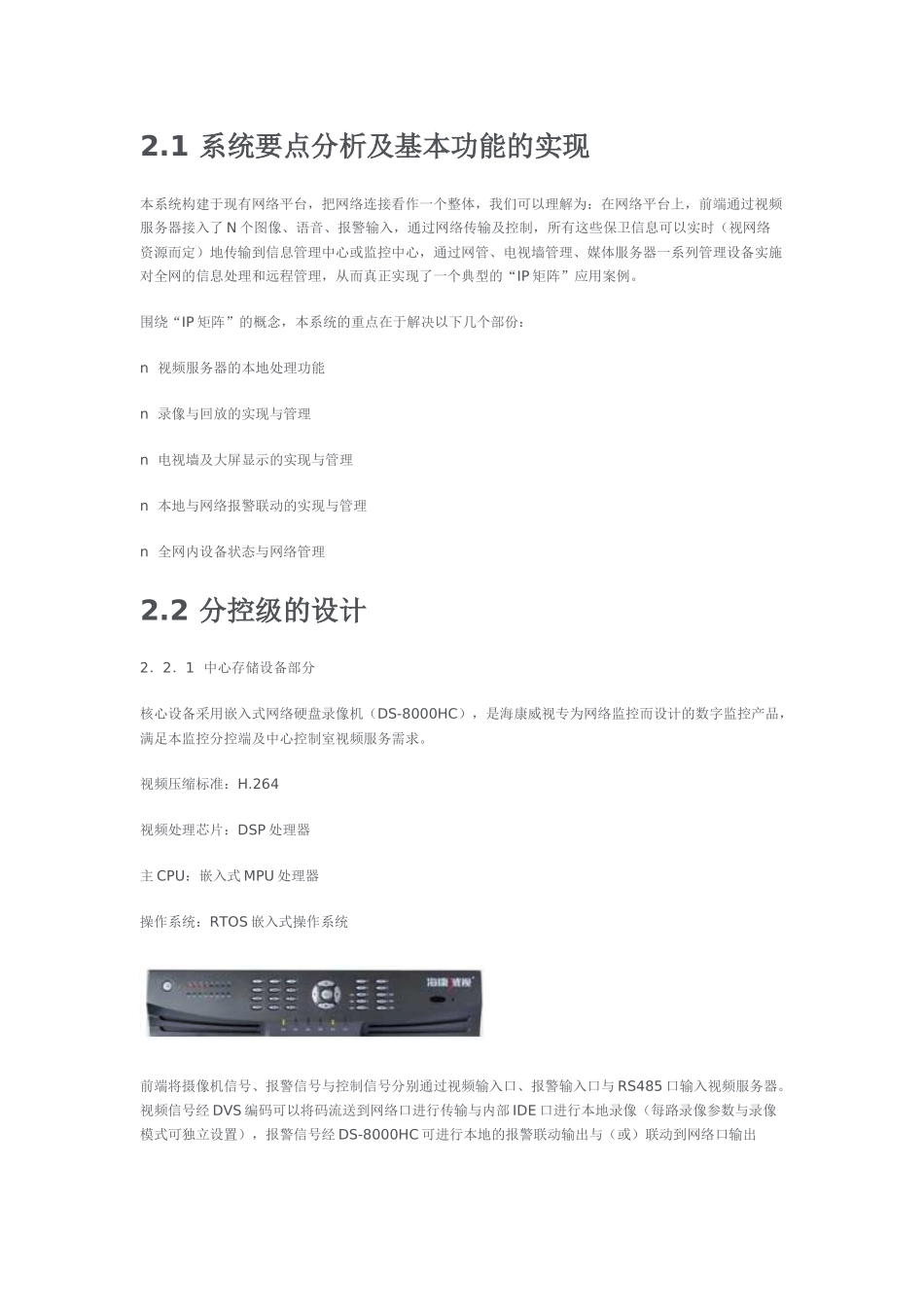

大型小区监控技术方案1.1总体目标图像（语音）监控（包括大屏幕及电视墙）中心及分控2级监控全网内设备的远程状态监控及网络管理功能授权与安全认证全网内报警信息管理视频流转发海量资料存储及检索1.2IP矩阵切换技术原理实现网络监控的技术原理主要基于IP视频切换矩阵技术，其技术原理如下：随着宽带技术的发展，远程集中监控的需要越来越多，规模也越来越大，一种是重建专用网，利用现有的CATV技术，包括WDM技术，将模拟信号不做处理直接传到监控中心，进行集中监控，其缺点是网络建设费用非常高，采用WDM技术，必须是裸光钎（中间是无源的），在有些应用场合，在一个小的区域范围内，还是可行的，只是实现集中监控的代价很大，费用很高。另一种方法是利用现有的数字网络，对视音频信号进行数字化压缩，将压缩码流组成IP报文，通过TCP/IP协议，把这些IP报文传到监控中心，实时解码输出视频图像，进行集中监控。这个数字网络可以是VPN，可以是专网，也可以是公网，如PSTN、ISDN、GPRS、CDMA、ADSL、宽带城域网、INTERNET等。下图是一个典型的应用：在上述应用框图中，PC管理主机可以通过IP网络，对前端的每一台视频服务器进行配置、管理、控制，可以实时监控每一台视频服务器的视频图像。如果视频图像的数量太多，整个网络太大，一台管理主机可以同时监控很多台视频服务器的图像，通过PC机的显示器显示视频图像，并通过事先设定的规则切换图像信号。1.3实现总体目标的技术依据按照“IP视频切换矩阵技术”原理，依据视频编解码技术、计算机技术可实现图像（语音）的多级监控（包括大屏幕及电视墙）。为确保监控系统的安全、正常、高效运行，使用成熟的数据库与信息管理技术，可实现全网内设备的远程状态监控及网络管理功能、授权与安全认证功能及全网内报警信息管理功能。流媒体技术在Internet上已经得到广泛的应用，如网上的现场直播、网上的VOD点播等。将流媒体技术应用到网络监控中来，可有效提高及改善网络视频监控的效率及性能。对于网络监控，海量存储可有效提高视频资料的管理效率。目前，针对流的海量存储与视频点播，在电视广播领域已经得到应用。对于网络监控来说，这样的应用，对网络性能与存储成本提出了挑战。第二部分系统总体设计2.1系统要点分析及基本功能的实现本系统构建于现有网络平台，把网络连接看作一个整体，我们可以理解为：在网络平台上，前端通过视频服务器接入了N个图像、语音、报警输入，通过网络传输及控制，所有这些保卫信息可以实时（视网络资源而定）地传输到信息管理中心或监控中心，通过网管、电视墙管理、媒体服务器一系列管理设备实施对全网的信息处理和远程管理，从而真正实现了一个典型的“IP矩阵”应用案例。围绕“IP矩阵”的概念，本系统的重点在于解决以下几个部份：n视频服务器的本地处理功能n录像与回放的实现与管理n电视墙及大屏显示的实现与管理n本地与网络报警联动的实现与管理n全网内设备状态与网络管理2.2分控级的设计2．2．1中心存储设备部分核心设备采用嵌入式网络硬盘录像机（DS-8000HC），是海康威视专为网络监控而设计的数字监控产品，满足本监控分控端及中心控制室视频服务需求。视频压缩标准：H.264视频处理芯片：DSP处理器主CPU：嵌入式MPU处理器操作系统：RTOS嵌入式操作系统前端将摄像机信号、报警信号与控制信号分别通过视频输入口、报警输入口与RS485口输入视频服务器。视频信号经DVS编码可以将码流送到网络口进行传输与内部IDE口进行本地录像（每路录像参数与录像模式可独立设置），报警信号经DS-8000HC可进行本地的报警联动输出与（或）联动到网络口输出（所有报警参数由远程报警管理主机设置），监控主机可通过网络来控制PTZ。DS-8000HC主要特性与功能如下：n采用H.264压缩标准。H.264是国际电联（ITU）与国际标准化组织（ISO）组成的联合专家组（JVT）制定的最新视频压缩标准。是现在及将来在网络视频监控领域内的主流压缩标准。n每路图像参数独立设置，支持D1、DCIF、2CIF、CIF、QCIF分辨率，不仅支持定码率、变码率，还支持变帧率（PAL：≤25帧），根据带宽状况可动态设置码流、图像质量或帧率。n采用国际主流的...
