塑料类专业术语VIP免费

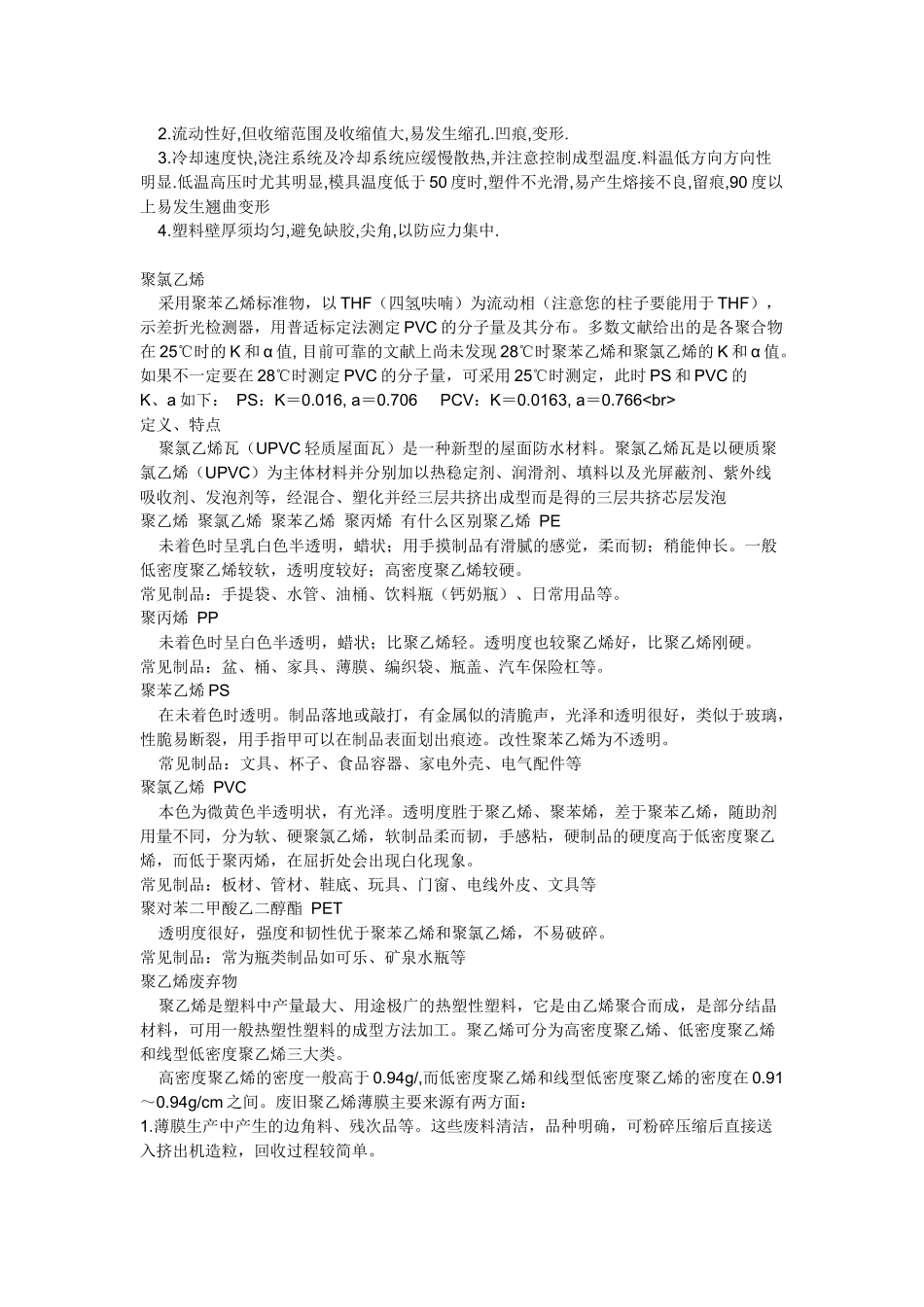

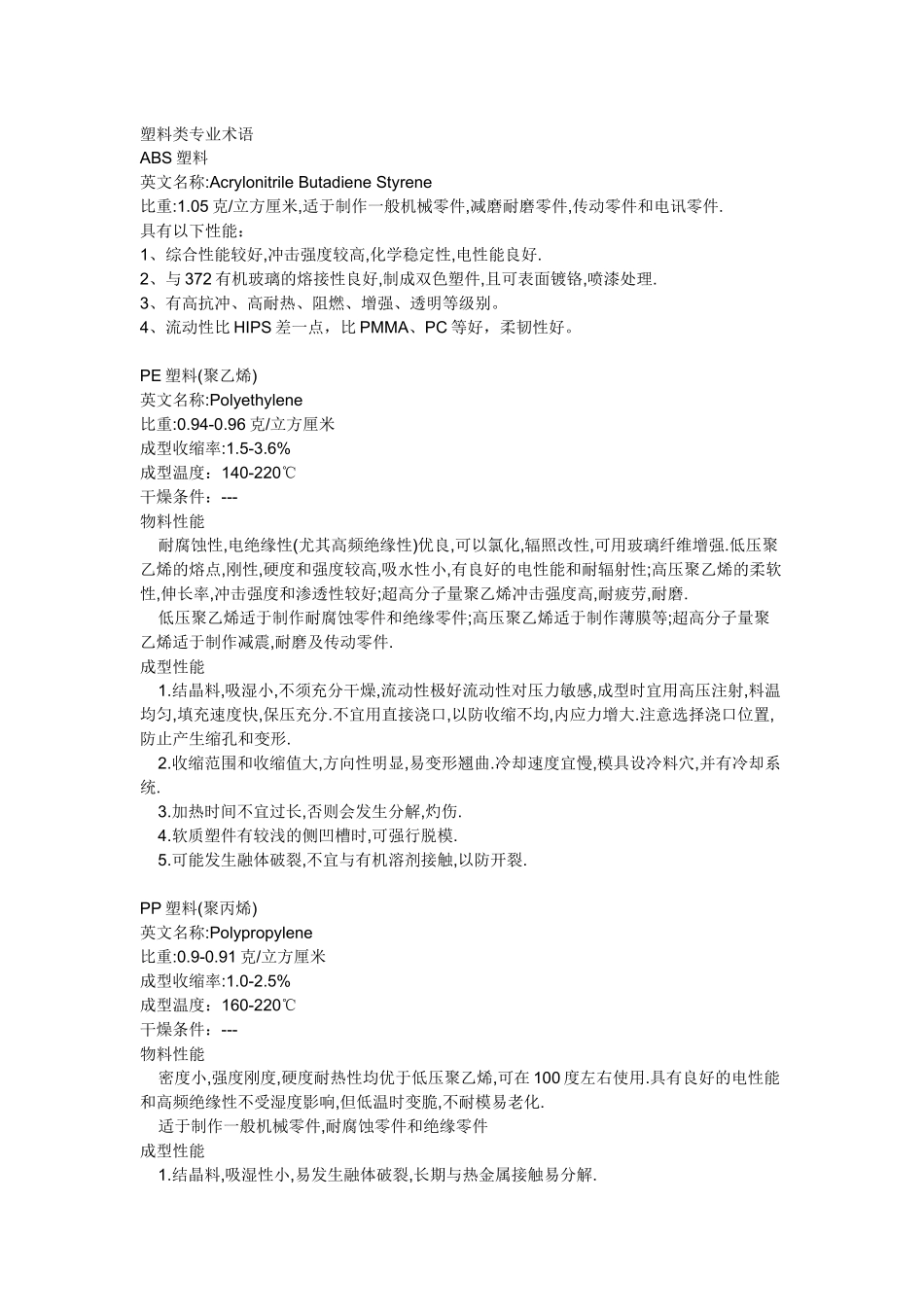

塑料类专业术语ABS塑料英文名称:AcrylonitrileButadieneStyrene比重:1.05克/立方厘米,适于制作一般机械零件,减磨耐磨零件,传动零件和电讯零件.具有以下性能：1、综合性能较好,冲击强度较高,化学稳定性,电性能良好.2、与372有机玻璃的熔接性良好,制成双色塑件,且可表面镀铬,喷漆处理.3、有高抗冲、高耐热、阻燃、增强、透明等级别。4、流动性比HIPS差一点，比PMMA、PC等好，柔韧性好。PE塑料(聚乙烯)英文名称:Polyethylene比重:0.94-0.96克/立方厘米成型收缩率:1.5-3.6%成型温度：140-220℃干燥条件：---物料性能耐腐蚀性,电绝缘性(尤其高频绝缘性)优良,可以氯化,辐照改性,可用玻璃纤维增强.低压聚乙烯的熔点,刚性,硬度和强度较高,吸水性小,有良好的电性能和耐辐射性;高压聚乙烯的柔软性,伸长率,冲击强度和渗透性较好;超高分子量聚乙烯冲击强度高,耐疲劳,耐磨.低压聚乙烯适于制作耐腐蚀零件和绝缘零件;高压聚乙烯适于制作薄膜等;超高分子量聚乙烯适于制作减震,耐磨及传动零件.成型性能1.结晶料,吸湿小,不须充分干燥,流动性极好流动性对压力敏感,成型时宜用高压注射,料温均匀,填充速度快,保压充分.不宜用直接浇口,以防收缩不均,内应力增大.注意选择浇口位置,防止产生缩孔和变形.2.收缩范围和收缩值大,方向性明显,易变形翘曲.冷却速度宜慢,模具设冷料穴,并有冷却系统.3.加热时间不宜过长,否则会发生分解,灼伤.4.软质塑件有较浅的侧凹槽时,可强行脱模.5.可能发生融体破裂,不宜与有机溶剂接触,以防开裂.PP塑料(聚丙烯)英文名称:Polypropylene比重:0.9-0.91克/立方厘米成型收缩率:1.0-2.5%成型温度：160-220℃干燥条件：---物料性能密度小,强度刚度,硬度耐热性均优于低压聚乙烯,可在100度左右使用.具有良好的电性能和高频绝缘性不受湿度影响,但低温时变脆,不耐模易老化.适于制作一般机械零件,耐腐蚀零件和绝缘零件成型性能1.结晶料,吸湿性小,易发生融体破裂,长期与热金属接触易分解.2.流动性好,但收缩范围及收缩值大,易发生缩孔.凹痕,变形.3.冷却速度快,浇注系统及冷却系统应缓慢散热,并注意控制成型温度.料温低方向方向性明显.低温高压时尤其明显,模具温度低于50度时,塑件不光滑,易产生熔接不良,留痕,90度以上易发生翘曲变形4.塑料壁厚须均匀,避免缺胶,尖角,以防应力集中.聚氯乙烯采用聚苯乙烯标准物，以THF（四氢呋喃）为流动相（注意您的柱子要能用于THF），示差折光检测器，用普适标定法测定PVC的分子量及其分布。多数文献给出的是各聚合物在25℃时的K和α值,目前可靠的文献上尚未发现28℃时聚苯乙烯和聚氯乙烯的K和α值。如果不一定要在28℃时测定PVC的分子量，可采用25℃时测定，此时PS和PVC的K、a如下：PS：K＝0.016,a＝0.706PCV：K＝0.0163,a＝0.766

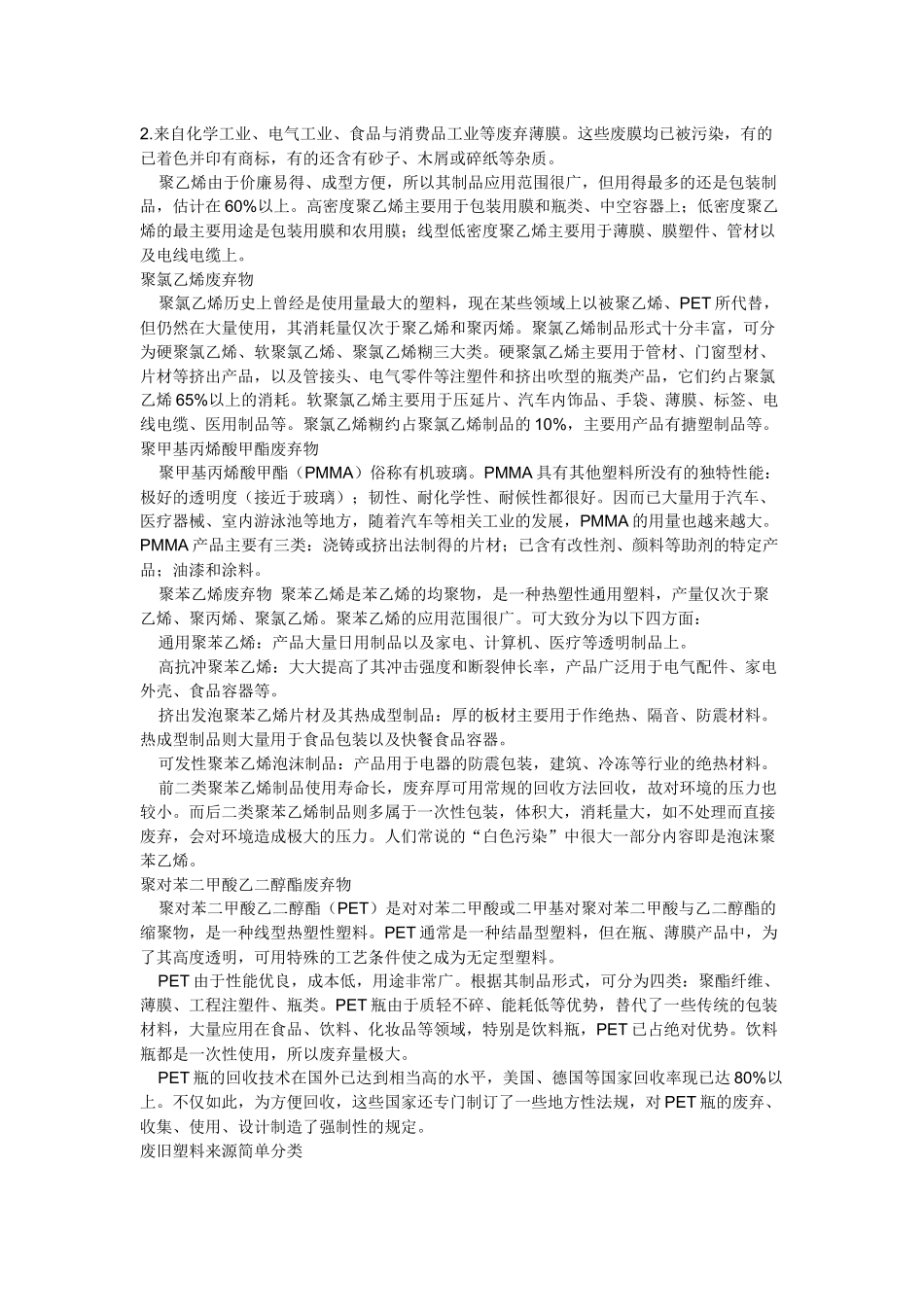

定义、特点聚氯乙烯瓦（UPVC轻质屋面瓦）是一种新型的屋面防水材料。聚氯乙烯瓦是以硬质聚氯乙烯（UPVC）为主体材料并分别加以热稳定剂、润滑剂、填料以及光屏蔽剂、紫外线吸收剂、发泡剂等，经混合、塑化并经三层共挤出成型而是得的三层共挤芯层发泡聚乙烯聚氯乙烯聚苯乙烯聚丙烯有什么区别聚乙烯PE未着色时呈乳白色半透明，蜡状；用手摸制品有滑腻的感觉，柔而韧；稍能伸长。一般低密度聚乙烯较软，透明度较好；高密度聚乙烯较硬。常见制品：手提袋、水管、油桶、饮料瓶（钙奶瓶）、日常用品等。聚丙烯PP未着色时呈白色半透明，蜡状；比聚乙烯轻。透明度也较聚乙烯好，比聚乙烯刚硬。常见制品：盆、桶、家具、薄膜、编织袋、瓶盖、汽车保险杠等。聚苯乙烯PS在未着色时透明。制品落地或敲打，有金属似的清脆声，光泽和透明很好，类似于玻璃，性脆易断裂，用手指甲可以在制品表面划出痕迹。改性聚苯乙烯为不透明。常见制品：文具、杯子、食品容器、家电外壳、电气配件等聚氯乙烯PVC本色为微黄色半透明状，有光泽。透明度胜于聚乙烯、聚苯烯，差于聚苯乙烯，随助剂用量不同，分为软、硬聚氯乙烯，软制品柔而韧，手感粘，硬制品的硬度高于低密度聚乙烯，而低于聚丙烯，在屈折处会出现白化现象。常见制品：板材、管材、鞋底、玩具、门窗、电线外皮、文具等聚对苯二甲酸乙二醇酯PET透明度很好，强度和韧性优于聚苯乙烯和聚氯乙烯，...
