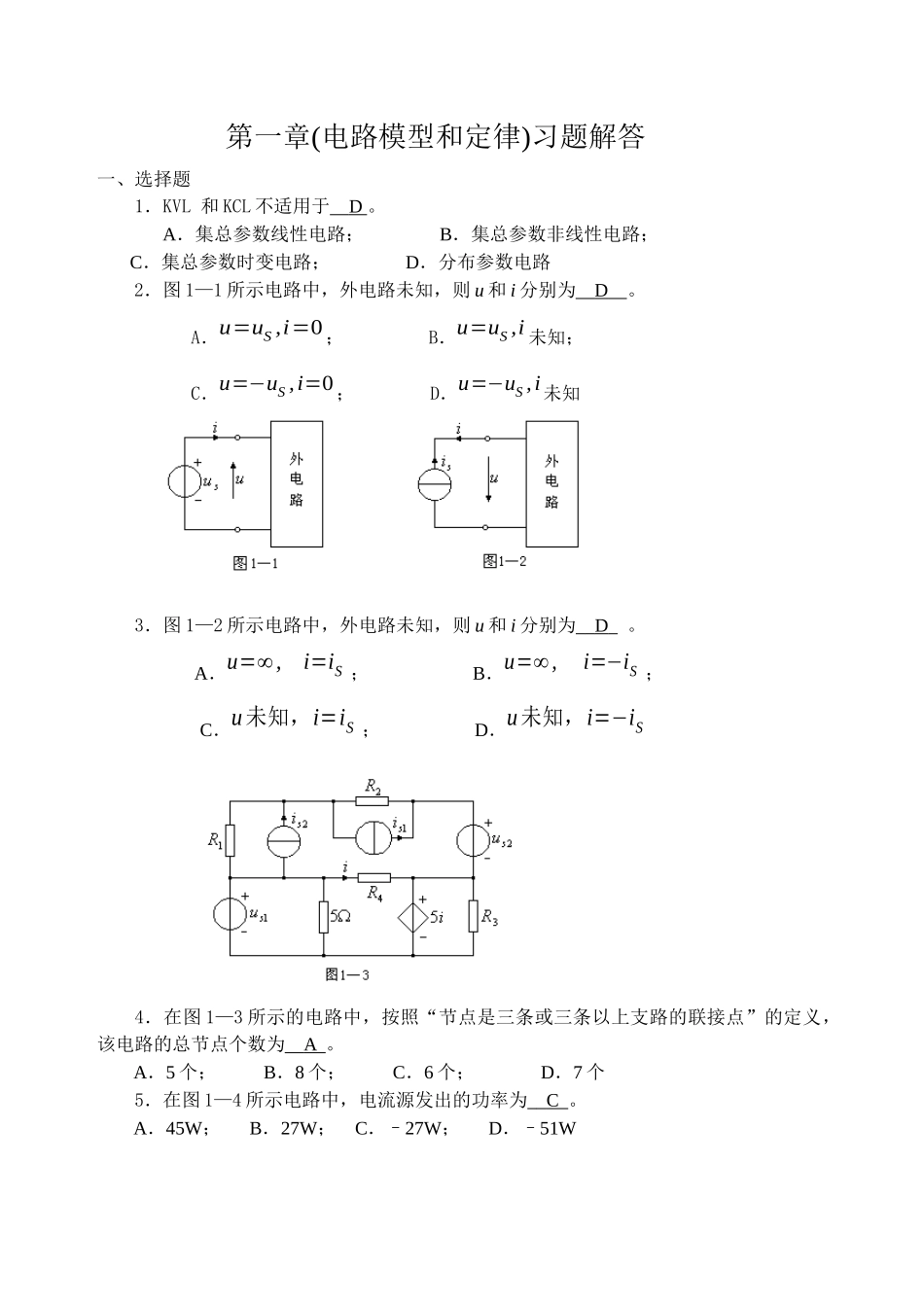

哈理工电气电路1答案_第1页
1/58

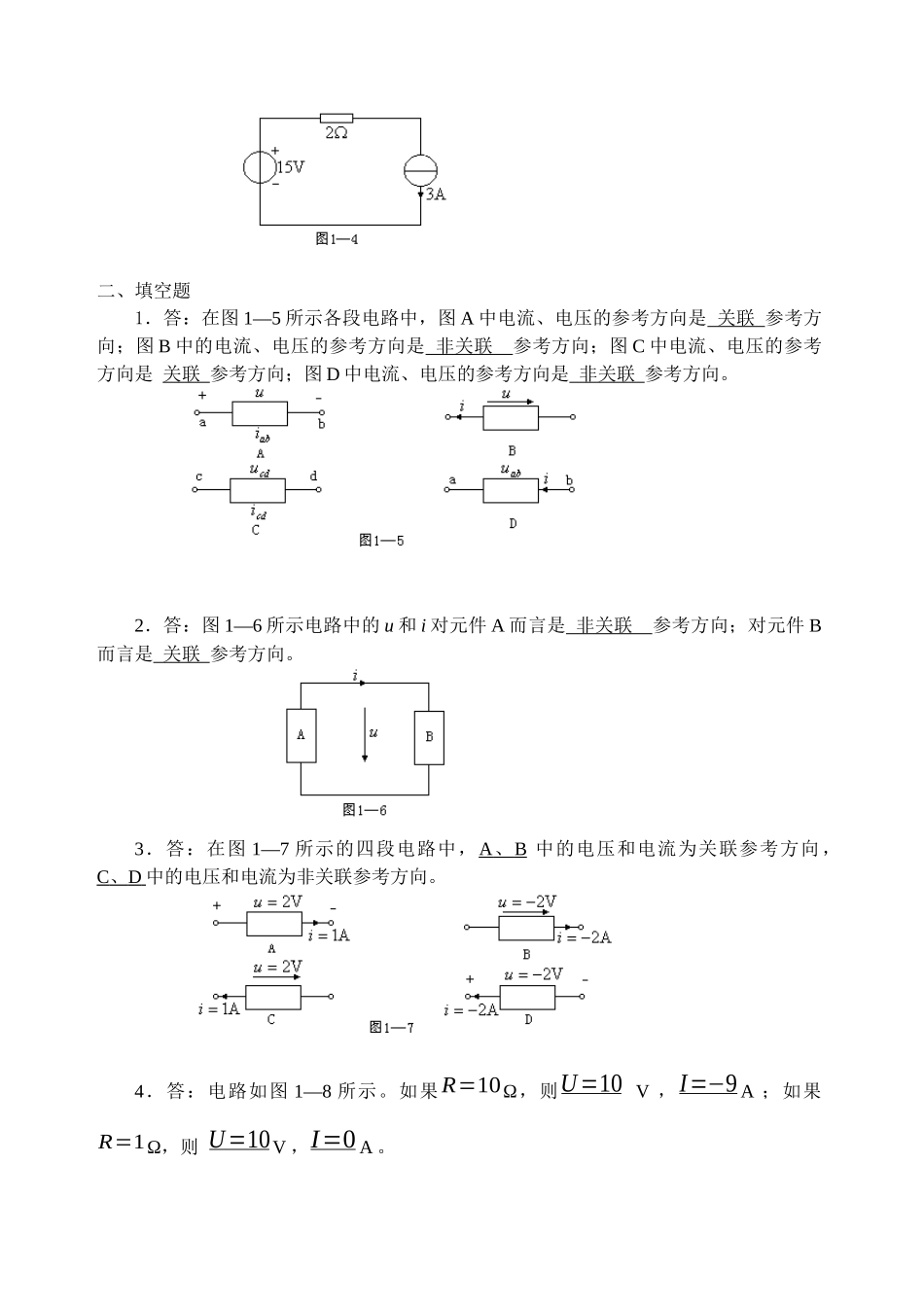

哈理工电气电路1答案_第2页
2/58

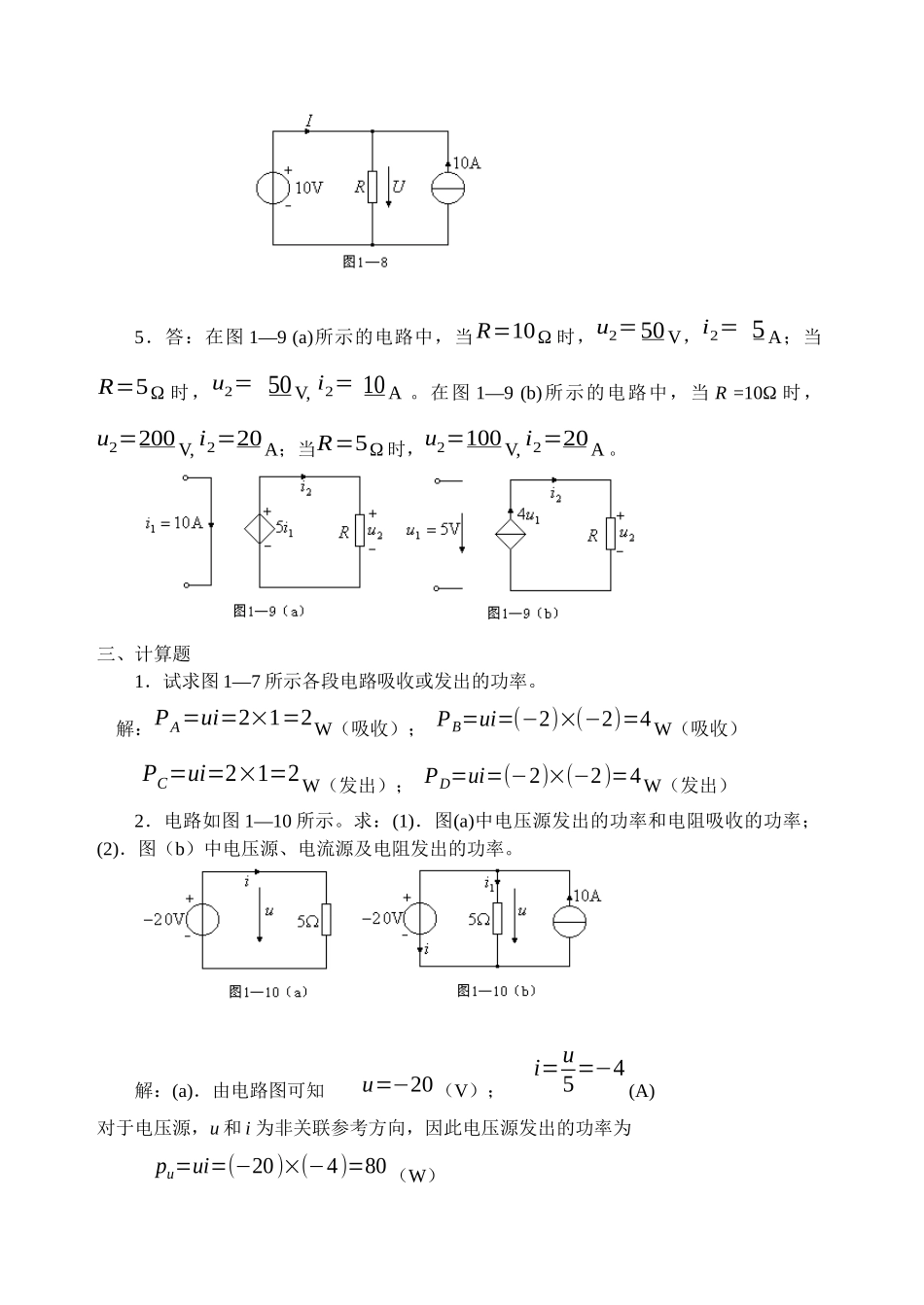

哈理工电气电路1答案_第3页
3/58
第一章(电路模型和定律)习题解答一、选择题1.KVL和KCL不适用于D。A.集总参数线性电路;B.集总参数非线性电路;C.集总参数时变电路;D.分布参数电路2.图1—1所示电路中,外电路未知,则u和i分别为D。A.u=uS,i=0;B.u=uS,i未知;C.u=−uS,i=0;D.u=−uS,i未知3.图1—2所示电路中,外电路未知,则u和i分别为D。A.u=∞,i=iS;B.u=∞,i=−iS;C.u未知,i=iS;D.u未知,i=−iS4.在图1—3所示的电路中,按照“节点是三条或三条以上支路的联接点”的定义,该电路的总节点个数为A。A.5个;B.8个;C.6个;D.7个5.在图1—4所示电路中,电流源发出的功率为C。A.45W;B.27W;C.–27W;D.–51W二、填空题1.答:在图1—5所示各段电路中,图A中电流、电压的参考方向是关联参考方向;图B中的电流、电压的参考方向是非关联参考方向;图C中电流、电压的参考方向是关联参考方向;图D中电流、电压的参考方向是非关联参考方向。2.答:图1—6所示电路中的u和i对元件A而言是非关联参考方向;对元件B而言是关联参考方向。3.答:在图1—7所示的四段电路中,A、B中的电压和电流为关联参考方向,C、D中的电压和电流为非关联参考方向。4.答:电路如图1—8所示。如果R=10Ω,则U=10V,I=−9A;如果R=1Ω,则U=10V,I=0A。5.答:在图1—9(a)所示的电路中,当R=10Ω时,u2=50V,i2=5A;当R=5Ω时,u2=50V,i2=10A。在图1—9(b)所示的电路中,当R=10Ω时,u2=200V,i2=20A;当R=5Ω时,u2=100V,i2=20A。三、计算题1.试求图1—7所示各段电路吸收或发出的功率。解:PA=ui=2×1=2W(吸收);PB=ui=(−2)×(−2)=4W(吸收)PC=ui=2×1=2W(发出);PD=ui=(−2)×(−2)=4W(发出)2.电路如图1—10所示。求:(1).图(a)中电压源发出的功率和电阻吸收的功率;(2).图(b)中电压源、电流源及电阻发出的功率。解:(a).由电路图可知u=−20(V);i=u5=−4(A)对于电压源,u和i为非关联参考方向,因此电压源发出的功率为pu=ui=(−20)×(−4)=80(W)对于电阻,u和i为关联参考方向,因此电阻吸收的功率为pR=ui=(−20)×(−4)=80(W)(b).由电路图可知u=−20(V);i1=u5=−4(A)由KCL得i=10−i1=14(A)于是电压源发出的功率为pu=−ui=280(W)电阻发出的功率为pR=−ui1=−80(W)电流源发出的功率为pi=10u=−200(W)3.计算图1—11所示电路中的U1,U2,U3,I1,I2。解:电路为直流电路,因此电容、电感分别相当于开路和短路,即I1=0,U3=0由KCL得:2−5−I3−I1=0,I3+I2+I1=0解之得I3=−3(A),I2=3(A)由欧姆定律得:U1=10I3=−30(V)根据KVL得:U2−U3−U1−20=0,即U2=−10(V)4.已知图1—12所示电路中的us=cos(ωt)V,计算图中所有的未知电流和电压及受控电源发出的功率。解:i1=us−3us5=−0.4cos(ωt)(A);u2=−5i1=2cos(ωt)(V)u3=3us=3cos(ωt)(V);i2=u35=0.6cos(ωt)(A)i5=i2−i1=1cos(ωt)(A);i4=5i1−i5=−3cos(ωt)(A)i7=us1=cos(ωt)(A);i=i1+i7=0.6cos(ωt)(A)受控电压源和受控电流源发出的功率分别为:pVCVS=−3usi4=9cos2(ωt)(W),pCCCS=3us×5i1=−6cos2(ωt)(W)5.计算图1—13所示电路中全部未知的电压和电流。解:I6=5−1510=−1(A);I3=15+10−55=4(A)I2=I3−3=1(A);I1=I6−I2=−2(A)I4=510=0.5(A);I5=I3−I6−I4=4.5(A)U2=5I3=20(V);U1=U2+5=25(V)U3=−10I6=10(V)第二章(电阻电路的等效变换)习题解答一、选择题1.在图2—1所示电路中,电压源发出的功率为B。A.4W;B.−3W;C.3W;D.−4W2.在图2—2所示电路中,电阻R2增加时,电流I将A。A.增加;B.减小;C.不变;D.不能确定3.在图2—3所示电路中,I1=D。A.0.5A;B.−1A;C.1.5A;D.2A4.对于图2—4所示电路,就外特性而言,则D。A.a、b等效;B.a、d等效;C.a、b、c、d均等效;D.b、c等效5.在图2—5所示电路中,N为纯电阻网络,对于此电路,有C。A.US、IS都发出功率;B.US、IS都吸收功率;C.IS发出功率,US不一定;D.US发出功率,IS不一定二、填空题1.图2—6(a)所示电路与图2—6(b)所示电路等效,则在图2—6(b)所示电路中,US=6V,R=2Ω。2.图2—7(a)所示电路与图2—7(b)所示电路等效,则在图...
