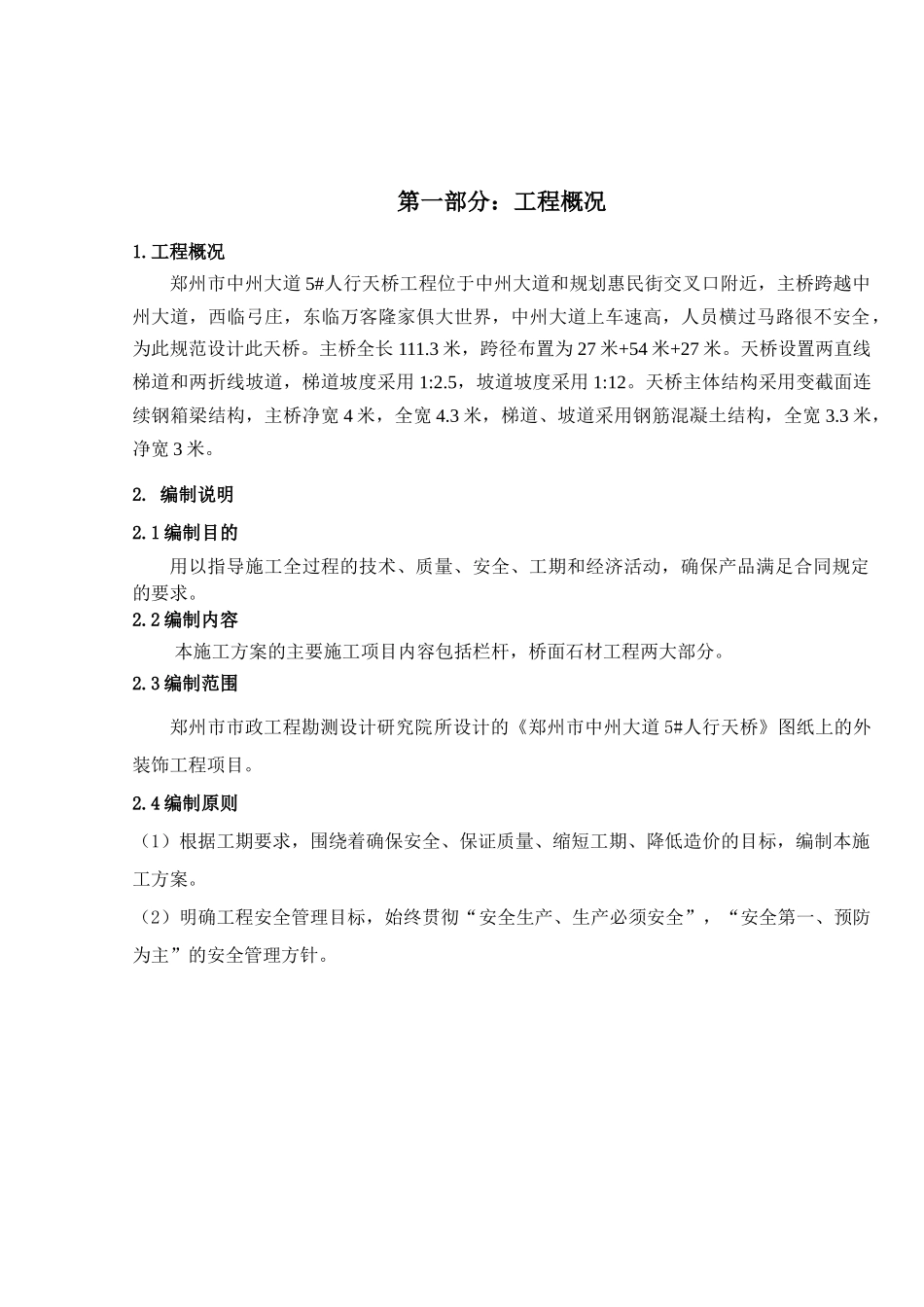

第一部分：工程概况1.工程概况郑州市中州大道5#人行天桥工程位于中州大道和规划惠民街交叉口附近，主桥跨越中州大道，西临弓庄，东临万客隆家俱大世界，中州大道上车速高，人员横过马路很不安全，为此规范设计此天桥。主桥全长111.3米，跨径布置为27米+54米+27米。天桥设置两直线梯道和两折线坡道，梯道坡度采用1:2.5，坡道坡度采用1:12。天桥主体结构采用变截面连续钢箱梁结构，主桥净宽4米，全宽4.3米，梯道、坡道采用钢筋混凝土结构，全宽3.3米，净宽3米。2.编制说明2.1编制目的用以指导施工全过程的技术、质量、安全、工期和经济活动，确保产品满足合同规定的要求。2.2编制内容本施工方案的主要施工项目内容包括栏杆，桥面石材工程两大部分。2.3编制范围郑州市市政工程勘测设计研究院所设计的《郑州市中州大道5#人行天桥》图纸上的外装饰工程项目。2.4编制原则（1）根据工期要求，围绕着确保安全、保证质量、缩短工期、降低造价的目标，编制本施工方案。（2）明确工程安全管理目标，始终贯彻“安全生产、生产必须安全”，“安全第一、预防为主”的安全管理方针。第二章施工总体部署1.工期安排根据本项目工程目前的具体情况以及业主对总工期的要求，我们充分考虑了前期工程的情况，本着充分准备、有效组织、紧密衔接、快速施工、留有余地的原则进行施工组织安排。2011年2月20日前做好施工前期的准备工作，从2011年2月21日起开始动工，2011年3月21日全部完工。2.施工工期保证措施2.1制定材料供应计划，确保工程备料充分根据施工组织安排，确定材料供应计划。在材料采购组织上，尽量提前提出供应需求计划，加强落实，确保施工期间材料供应。2.2组织措施（1）加强管理、科学安排，交叉流水作业、精心施工。挑选技术过硬、吃苦耐劳的施工队伍，确保高标准高速度地完成施工任务。（2）为了加快施工进度，做到合理安排，组织平行，充分利用时间、空间，合理安排三大施工内容相互衔接。（3）坚持班前施工内容落实制，制定相相应奖罚措施。第三章施工方案与技术措施1.栏杆及不锈钢踢脚包边工程1.1主要选用材料说明栏杆立柱钢板：Q235厚度10mm、5mm不锈钢复合管：ø100*5、ø70*4、ø100*6、ø30*3ø40*3具体做法详见施工图纸1.2栏杆安装栏杆安装时严格控制栏杆高程。1.1.1、工艺流程施工准备→放样→下料→焊接安装→打磨→焊缝检查→抛光→栏杆安装。1.1.2、主要施工方法：（1）、施工前应先进行现场放样，并精确计算出各种杆件的长度。（2）、按照各种杆件的长度准确进行下料，其构件下料长度允许偏差为1mm。、选择合适的焊接工艺，焊条直径，焊接电流，焊接速度等，通过焊接工艺试验验证。（3）、脱脂去污处理：焊前检查坡口、组装间隙是否符合要求，定位焊是否牢固，焊缝周围不得有油污。否则应选择三氯代乙烯、苯、汽油、中性洗涤剂或其它化学药品用不锈钢丝细毛刷进行刷洗，必要时可用角磨机进行打磨，磨出金属表面后再进行焊接。（4）、焊接时应选用较细的不锈钢焊条（焊丝）和较小的焊接电流。焊接时构件之间的焊点应牢固，焊缝应饱满，焊缝金属表面的焊波应均匀，不得有裂纹、夹渣、焊瘤、烧穿、弧坑和针状气孔等缺陷，焊接区不得有飞溅物。（5）、杆件焊接组装完成后，对于无明显凹痕或凸出较大焊珠的焊缝，可直接进行抛光。对于有凹凸渣滓或较大焊珠的焊缝则应用角磨机进行打磨，磨平后再进行抛光。抛光后必须使外观光洁、平顺、无明显的焊接痕迹。1.1.3、安装偏差控制：项目允许偏差检验频率检验方法范围点数栏杆间距+3、-3每柱（抽查10%）1用钢尺量相邻栏杆有柱4每柱（抽查扶手高差10%）无柱2栏杆平面偏位4每30m1用经纬仪和钢尺量2.桥面工程施工工程2.1桥面混凝土施工（1）、剪力钉设置a、按照设计图纸焊接桥面铺装剪力钉；b、在焊接剪力钉时，保证剪力钉有一定的保护层；c、在焊接剪力钉时，保证剪力钉间距。（2）、模板a、模板利用钢箱梁踢脚。b、为保证铺装层高程，横坡平整度采用焊接通长控制钢筋:3Φ8@900长度同桥长。（3）混凝土的搅拌和运输混凝土采用商混，汽车泵灌注。（4）混凝土摊铺a、混凝土应采用人工配合汽车泵摊铺。摊铺自西向东连续进行，如因任何原因发生...
