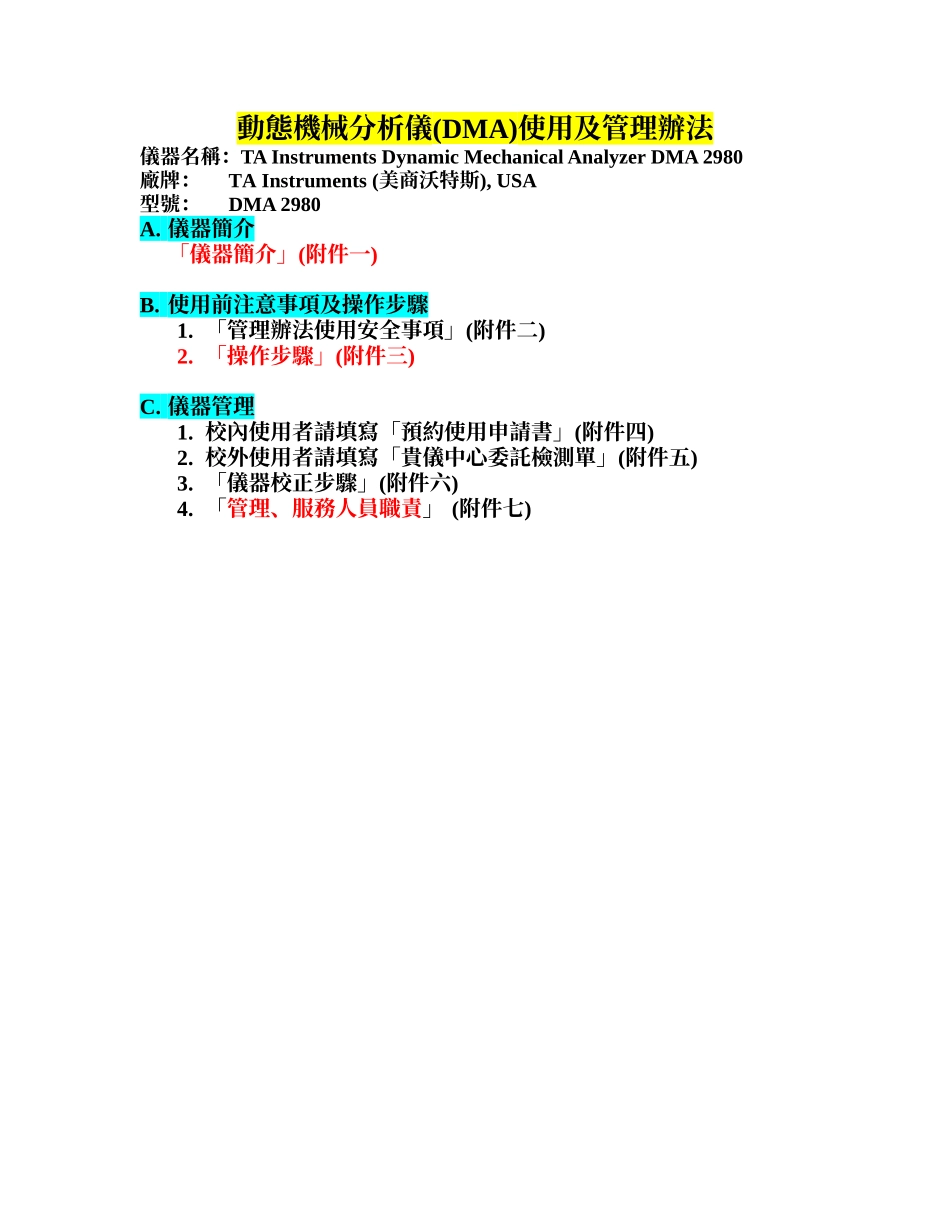

動態機械分析儀(DMA)使用及管理辦法儀器名稱：TAInstrumentsDynamicMechanicalAnalyzerDMA2980廠牌：TAInstruments(美商沃特斯),USA型號：DMA2980A.儀器簡介「儀器簡介」(附件一)B.使用前注意事項及操作步驟1.「管理辦法使用安全事項」(附件二)2.「操作步驟」(附件三)C.儀器管理1.校內使用者請填寫「預約使用申請書」(附件四)2.校外使用者請填寫「貴儀中心委託檢測單」(附件五)3.「儀器校正步驟」(附件六)4.「管理、服務人員職責」(附件七)附件一：儀器簡介動態機械分析儀(DMA)TAInstrumentsDynamicMechanicalAnalyzerDMA2980DMA是測量樣品在程式溫度過程中，在一定頻率的交變力的作用下的應變行為，測量其儲能模量、損耗模量和損耗因數等參數隨溫度、時間與力的頻率的函數關係。由此可以得到材料的粘彈譜（粘彈性能隨溫度與頻率的變化關係），推斷材料的內在結構轉變如玻璃化轉變、二級相變、鏈段鬆弛、蠕變等過程，並可計算相關的轉變活化能。儀器名稱：TAInstrumentsDynamicMechanicalAnalyzerDMA2980廠牌：TAInstruments(美商沃特斯),USA型號：DMA2980DMA原理••差分析熱種分析•Scroll進氣閥ScreenHeaterPowerStopStartFurnaceReferenceCupSampleCup坩堝統一放置位置TareFan拖盤放置位置所有材料在溫度變化時都會有物性上的變化，如膨脹收縮、軟化、交聯硬化等，而為一窺材料在不同溫度下的物性，常用的量測工具之一是動態機械分析儀(DynamicMechanicalAnalyzer,DMA)。一般材料會受到自然界中的三種環境變化影響而改變其物理特性，分別為力量(Force)、頻率(Frequency)以及溫度(Temperature)。施加大小不同的力量於材料時，材料特性會有所不同；施力的頻率不同，材料特性亦有所不同，施力頻率高則材料會變得更為堅硬，施力頻率低則材料會較為柔軟；相較之下，溫度的變化即更為顯而易見，因為所有材料同時擁有黏性(Viscosity)與彈性(Elasticity)的特性，不同材料的差別僅在於兩者的比例不同而已。因此在DMA中，利用施力於樣品，但樣品反應延遲，測得相角差(δ)，再計算成為損失模數(E”)，由樣品反應的振幅(Amplitude)計算到儲存模數(E’)。其中Tanδ高的材料代表黏性行為較為明顯，Tanδ低的材料代表彈性行為較為明顯。因此，在DMA中最先得到的數據是Tanδ,StorageModulusE’及LossModulusE”，再藉由此三種數據去發展，求得其他數據，如ComplexModulus,ShearModulus等。藉由所得數據的判斷可知，材料隨溫度變化的強度、黏性、彈性、Tg點、制震效果、材料混煉效果、各種相轉變點等。DMA發揮得當，甚至可取代大部分的物性分析儀器。DMA2980主要規格一、DMA2980的儀器規格1.外形尺寸深度43.2cm；寬度66cm；高度：打開爐子71cm關閉爐子56cm•2.重量38.6Kg3.用電120Vac；50/60Hz；7amps4.溫度範圍-150to600℃5.最大樣品長度50mm6.最大樣品寬度5mm7.最大樣品厚度5mmto10mm,隨夾具種類而變8.最大樣品移動範圍25mm9.有效施力範圍0.001to18N10.樣品氣氛受流量控制的鈍氣或空氣二、DMA2980的溫度控制規格1.溫度範圍-150to600℃2.可程控加熱速率0.1to50/min,0.1/min℃℃的可調量3.可程控冷卻速率0.1to10/min℃到100℃4.溫度再現性±2℃5.恆溫控制穩定性+/-0.1above50℃℃；+/-0.1below50℃℃6.爐子自動移動功能有三、DMA2980的粘彈性實驗值量測性能1.模量範圍103Pato3×1012Pa，視夾具種類而定2.模量準確性+/-1％3.頻率範圍0.01to200Hz4.頻率可調性低頻區：0.01Hz；高頻區：1.0Hz5.最大施力18N6.最小預張力0.001N7.Tanδ範圍0.001to108.Tanδ解析度0.000019.Tanδ靈敏度0.000110.動態振幅範圍+/-0.5to10.00μm11.形變解析度1nm四、DMA2980的夾具種類及樣品尺寸規格1.雙或單懸臂(共三組)(Dual/SingleCantilever)(雙)長度：大號/中號/小號=35/20/8(mm)(單)長度：大號/中號/小號=17.5/10/4(mm)寬度最大15mm,厚度最大5mm2.三點彎曲(共兩組)(3-PointBend)(大號)長度：大跨距/小跨距=50/20(mm)(小號)長度：大跨距/中跨距/小跨距=15/10/5(mm)寬度最大15mm,厚度最大7mm3.伸張，薄膜用長度：5to30mm(Tension,Film)寬度：最大8mm厚度：最大2mm4.伸張，纖維用長度：5to30mm直徑：最小15丹尼,最大0.8...
