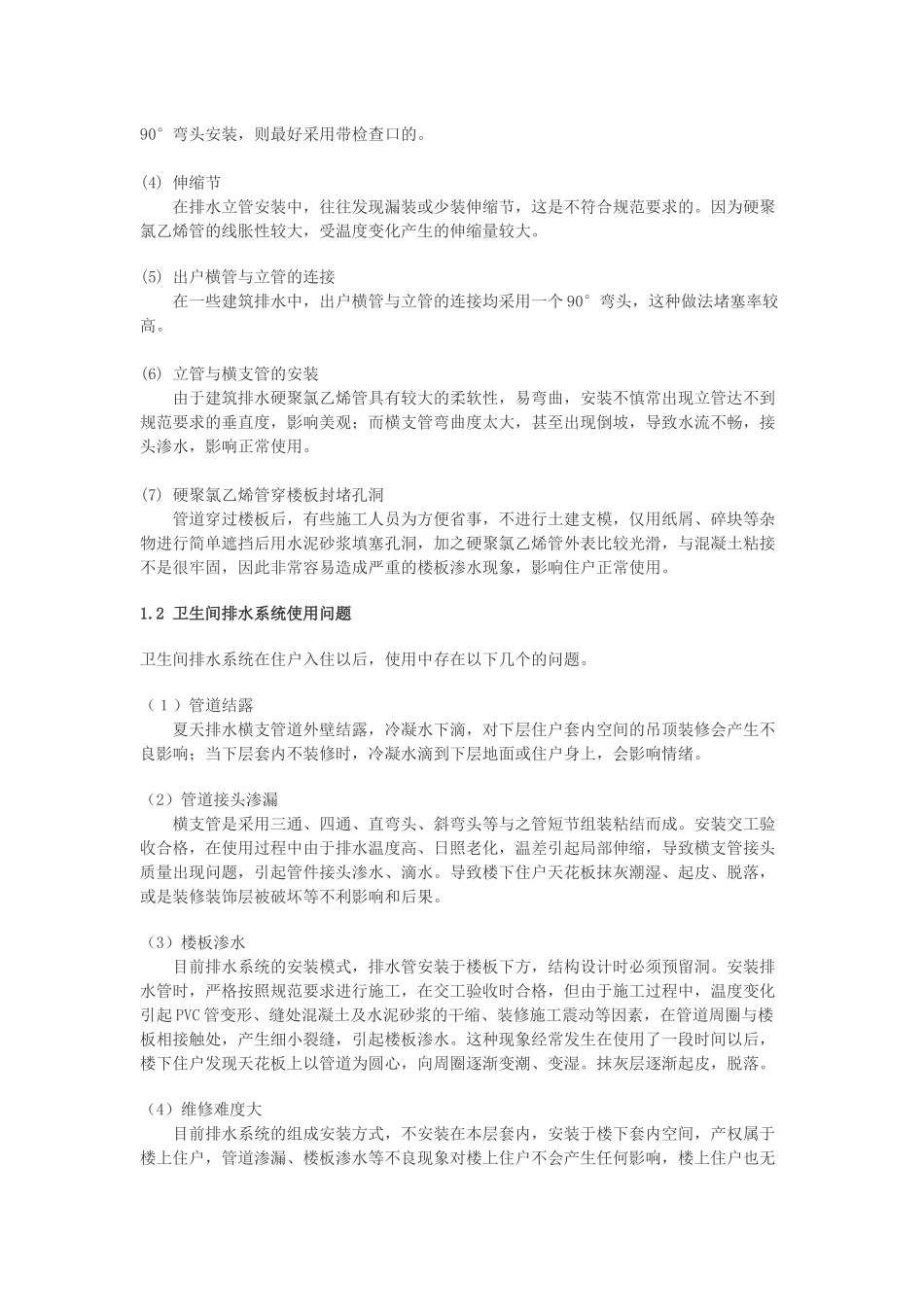

卫生间模块化排水节水装置应用研究摘要：本文认为传统排水系统存在诸多问题，必须改变设计组装模式和设计思路。介绍了一种完全替代当前排水系统横支系统的模块化排水节水装置，实现了同层敷设排水横管、清扫口设于本层、无地漏返臭，无渗漏。并对家庭中水利用的成本进行了分析，认为卫生间模块化排水节水装置具有技术先进，使用价值高，节水效果好，属源头节水减污的好方法。值得推广应用。第一部分传统卫生间排水模式必须淘汰1．存在问题经过我们的调查和统计，目前已见卫生间排水系统存在着渗漏、噪音、产权不清，节水型马桶应用后产生的排水量不足等问题。1.1卫生间排水系统安装施工问题随着我国硬聚氯乙烯管材、管件生产技术和施工技术以及配套防火措施的迅速发展，特别是《建筑排水硬聚氯乙烯管道设计规程》(CJJ29—1989)和《建筑排水硬聚氯乙烯管道施工及验收规程》(CJJ30—1989)实施以来，硬聚氯乙烯管已广泛应用于建筑排水工程中。但在实际安装过程中经常会出现一些错误的做法，导致楼板渗水、管件接头处漏水、下水不畅、室内空气污浊等情况，严重影响了住户的正常使用。常见安装错误有以下几点：(1)三通或四通因施工人员的疏忽，将正三通或正四通装入立管与横支管连接处，造成连接处形成水舌流，横支管水流不畅，排水系统气压波动大，卫生器具的水封容易被破坏，排水管道的有毒有害气体将会侵入室内。(2)存水弯①地漏下的存水弯有些工程人员认为带扣碗地漏含有水封，能防臭，故不需在地漏下再安装存水弯，其结果往往因地漏水封达不到规范要求的深度［1］而被破坏；另外在住户使用不当，杂物堵塞而将扣碗打开时，会使下水道的臭气逸入室内，影响室内空气质量。②洗脸盆和洗涤盆下的存水弯在设计图纸表示不详的情况下，施工安装人员经常误认为洗脸盆和洗涤盆下的存水弯安装在楼板上和楼板下是一回事，其实不然。洗脸盆和洗涤盆下的存水弯因毛发、碎屑等杂物，非常容易堵塞，必要时需要打开存水弯上的检查口清通。如果存水弯安装在楼板下方，清通时就必须到楼下住户家里去，一般家庭的厨房、卫生间都会吊顶，这就显得非常不方便。(3)大便器下的弯头在大便器下用90°弯头与横支管连接是不妥的，水力条件没有45°弯头的好，若用90°弯头安装，则最好采用带检查口的。(4)伸缩节在排水立管安装中，往往发现漏装或少装伸缩节，这是不符合规范要求的。因为硬聚氯乙烯管的线胀性较大，受温度变化产生的伸缩量较大。(5)出户横管与立管的连接在一些建筑排水中，出户横管与立管的连接均采用一个90°弯头，这种做法堵塞率较高。(6)立管与横支管的安装由于建筑排水硬聚氯乙烯管具有较大的柔软性，易弯曲，安装不慎常出现立管达不到规范要求的垂直度，影响美观；而横支管弯曲度太大，甚至出现倒坡，导致水流不畅，接头渗水，影响正常使用。(7)硬聚氯乙烯管穿楼板封堵孔洞管道穿过楼板后，有些施工人员为方便省事，不进行土建支模，仅用纸屑、碎块等杂物进行简单遮挡后用水泥砂浆填塞孔洞，加之硬聚氯乙烯管外表比较光滑，与混凝土粘接不是很牢固，因此非常容易造成严重的楼板渗水现象，影响住户正常使用。1.2卫生间排水系统使用问题卫生间排水系统在住户入住以后，使用中存在以下几个的问题。（１）管道结露夏天排水横支管道外壁结露，冷凝水下滴，对下层住户套内空间的吊顶装修会产生不良影响；当下层套内不装修时，冷凝水滴到下层地面或住户身上，会影响情绪。（2）管道接头渗漏横支管是采用三通、四通、直弯头、斜弯头等与之管短节组装粘结而成。安装交工验收合格，在使用过程中由于排水温度高、日照老化，温差引起局部伸缩，导致横支管接头质量出现问题，引起管件接头渗水、滴水。导致楼下住户天花板抹灰潮湿、起皮、脱落，或是装修装饰层被破坏等不利影响和后果。（3）楼板渗水目前排水系统的安装模式，排水管安装于楼板下方，结构设计时必须预留洞。安装排水管时，严格按照规范要求进行施工，在交工验收时合格，但由于施工过程中，温度变化引起PVC管变形、缝处混凝土及水泥砂浆的干缩、装修施工震动等因素，在管道周圈与楼板相接触处，产生细小裂缝，引起楼板渗水。这种现象经常发生...
