塑料材料性能(相当全)VIP免费

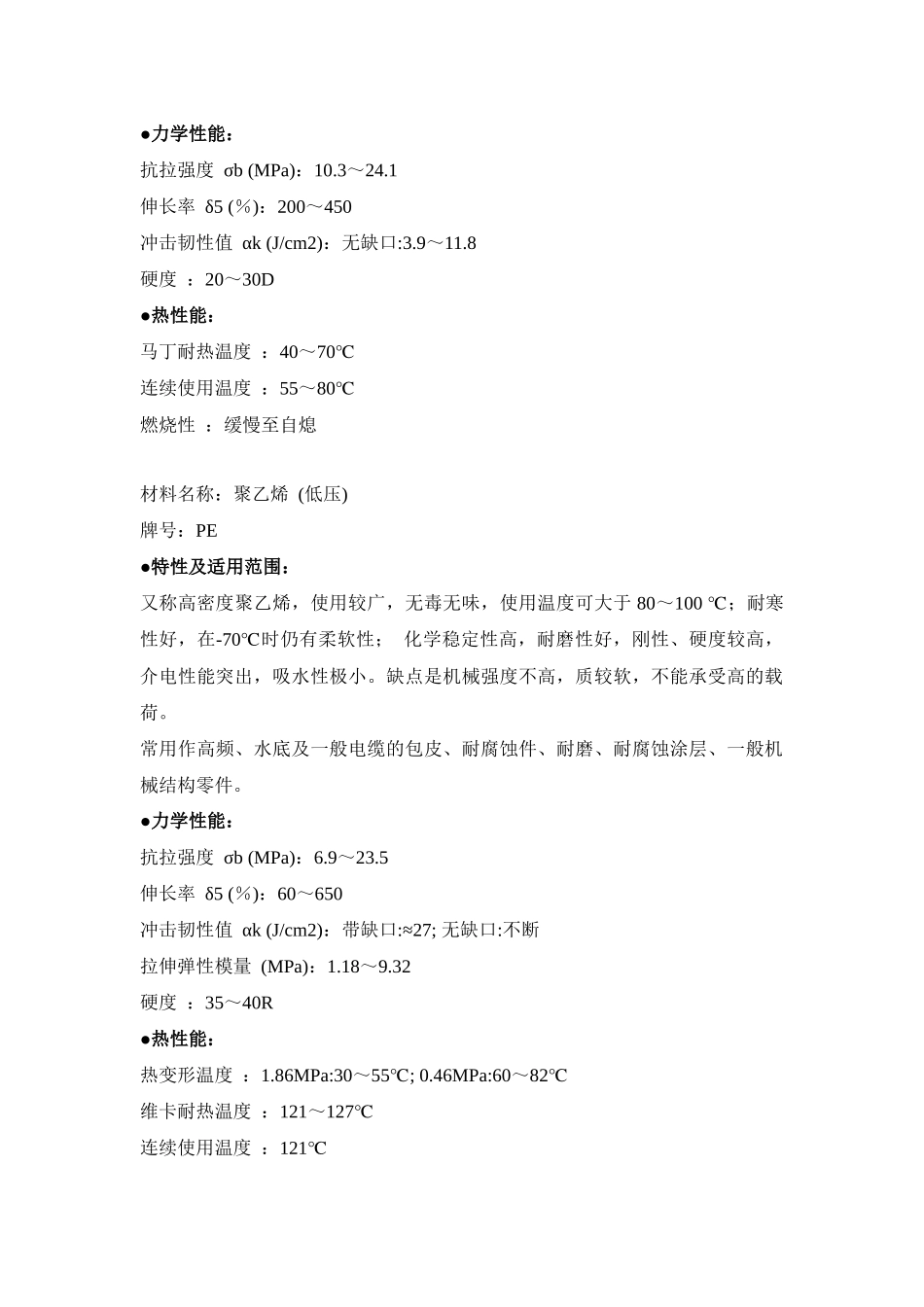

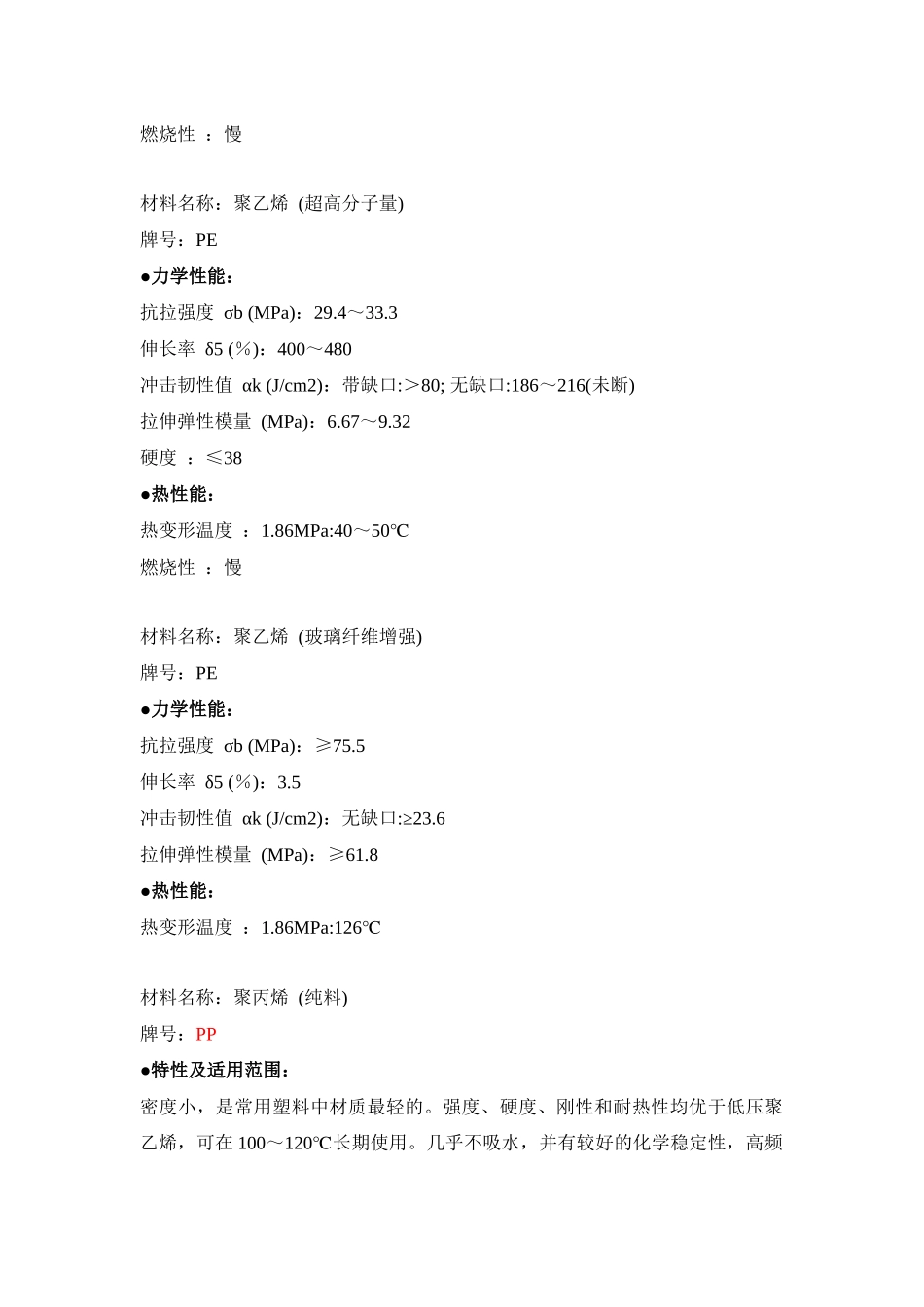

塑料材料性能材料名称：聚氯乙烯(硬质)牌号：PVC●特性及适用范围：机械强度较高，电性能优良，对酸、碱的抵抗力强，化学稳定性好，耐油、耐老化，易熔接和粘接，价格低，产量大。缺点是使用温度低（-15～＋55℃），线膨胀系数较大。常用作化工耐腐蚀的结构材料，也可用作电绝缘材料。●力学性能：抗拉强度σb(MPa)：34.5～49伸长率δ5(％)：20～40冲击韧性值αk(J/cm2)：带缺口:2.16～10.7;无缺口:≥118拉伸弹性模量(MPa)：24～41硬度：14～17HB●热性能：热变形温度：1.86MPa:55～75;0.46MPa:57℃～82℃马丁耐热温度：65℃连续使用温度：55～80℃燃烧性：自熄材料名称：聚氯乙烯(软质)牌号：PVC●特性及适用范围：强度较硬质的低，而拉断时的伸长率较高；其质柔软、耐摩擦、耐挠曲、弹性好（类似橡胶），且吸水性低，耐油性好，易加工成形；电气性能和化学稳定性较硬质稍低。缺点是使用温度低，且易老化。常用作薄膜、电线电缆套管和包皮、密封件。●力学性能：抗拉强度σb(MPa)：10.3～24.1伸长率δ5(％)：200～450冲击韧性值αk(J/cm2)：无缺口:3.9～11.8硬度：20～30D●热性能：马丁耐热温度：40～70℃连续使用温度：55～80℃燃烧性：缓慢至自熄材料名称：聚乙烯(低压)牌号：PE●特性及适用范围：又称高密度聚乙烯，使用较广，无毒无味，使用温度可大于80～100℃；耐寒性好，在-70℃时仍有柔软性；化学稳定性高，耐磨性好，刚性、硬度较高，介电性能突出，吸水性极小。缺点是机械强度不高，质较软，不能承受高的载荷。常用作高频、水底及一般电缆的包皮、耐腐蚀件、耐磨、耐腐蚀涂层、一般机械结构零件。●力学性能：抗拉强度σb(MPa)：6.9～23.5伸长率δ5(％)：60～650冲击韧性值αk(J/cm2)：带缺口:≈27;无缺口:不断拉伸弹性模量(MPa)：1.18～9.32硬度：35～40R●热性能：热变形温度：1.86MPa:30～55;0.46MPa:60℃～82℃维卡耐热温度：121～127℃连续使用温度：121℃燃烧性：慢材料名称：聚乙烯(超高分子量)牌号：PE●力学性能：抗拉强度σb(MPa)：29.4～33.3伸长率δ5(％)：400～480冲击韧性值αk(J/cm2)：带缺口:＞80;无缺口:186～216(未断)拉伸弹性模量(MPa)：6.67～9.32硬度：≤38●热性能：热变形温度：1.86MPa:40～50℃燃烧性：慢材料名称：聚乙烯(玻璃纤维增强)牌号：PE●力学性能：抗拉强度σb(MPa)：≥75.5伸长率δ5(％)：3.5冲击韧性值αk(J/cm2)：无缺口:≥23.6拉伸弹性模量(MPa)：≥61.8●热性能：热变形温度：1.86MPa:126℃材料名称：聚丙烯(纯料)牌号：PP●特性及适用范围：密度小，是常用塑料中材质最轻的。强度、硬度、刚性和耐热性均优于低压聚乙烯，可在100～120℃长期使用。几乎不吸水，并有较好的化学稳定性，高频电性能优良且不受湿度影响，成型容易。但低温发脆，不耐磨，易老化，成型收缩率大。常用作一般机械零件、耐腐蚀件、高频绝缘材料和电缆电线包皮等●力学性能：抗拉强度σb(MPa)：34.3～39.2伸长率δ5(％)：200～700冲击韧性值αk(J/cm2)：带缺口:2.16～4.9;无缺口:不断拉伸弹性模量(MPa)：10.8～15.7硬度：95～105R●热性能：热变形温度：1.86MPa:55～65;0.46MPa:99℃～116℃马丁耐热温度：100℃维卡耐热温度：145℃连续使用温度：121℃燃烧性：自熄材料名称：聚丙烯(玻璃纤维增强)牌号：PP●力学性能：抗拉强度σb(MPa)：53.9～75.5伸长率δ5(％)：2.0～3.6冲击韧性值αk(J/cm2)：带缺口:8.8～11.8拉伸弹性模量(MPa)：31.4～61.8硬度：≤94R●热性能：热变形温度：1.86MPa:115～155℃连续使用温度：155～165℃材料名称：聚苯乙烯(纯料)牌号：PS●特性及适用范围：无色透明，透光率仅次于有机玻璃，着色性好；有一定的机械强度，耐水及耐化学腐蚀性能好，能耐强酸强碱；电绝缘性优良，尤其是高频绝缘性。易于成型，价格低廉。但质脆而硬，不耐冲击，耐热性低（80℃），耐有机溶剂性较差。主要用于高频绝缘件、透明件、装饰件及耐腐蚀件等。●力学性能：抗拉强度σb(MPa)：34.3～82.4伸长率δ5(％)：1.0～2.5冲击韧性值αk(J/cm2)：带缺口:1.37～2.06;无缺口:11.8～15.7拉伸弹性模量(MPa)：27.5～41.2硬度：65～80M●热性能：热变形温度：1....
