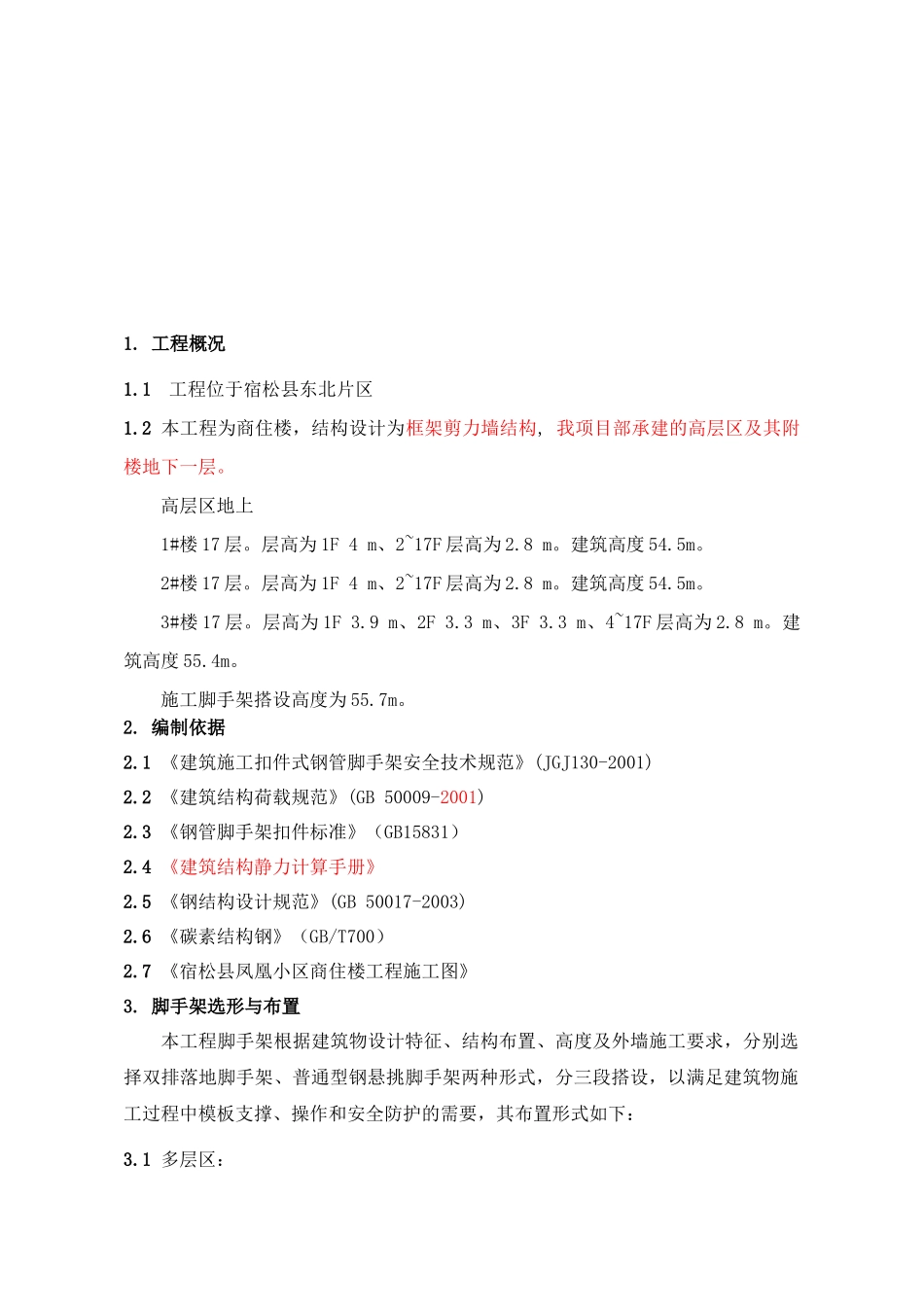

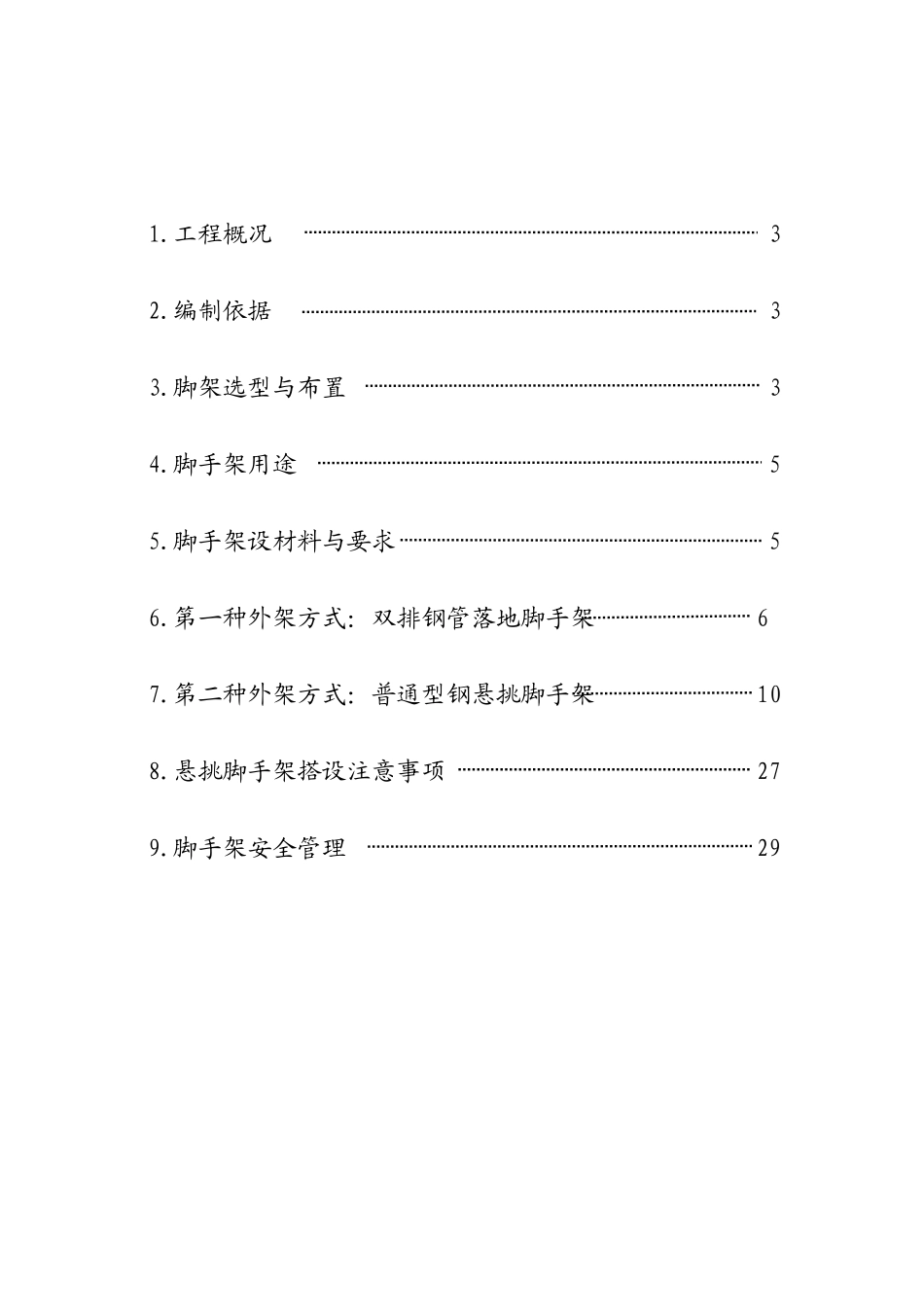

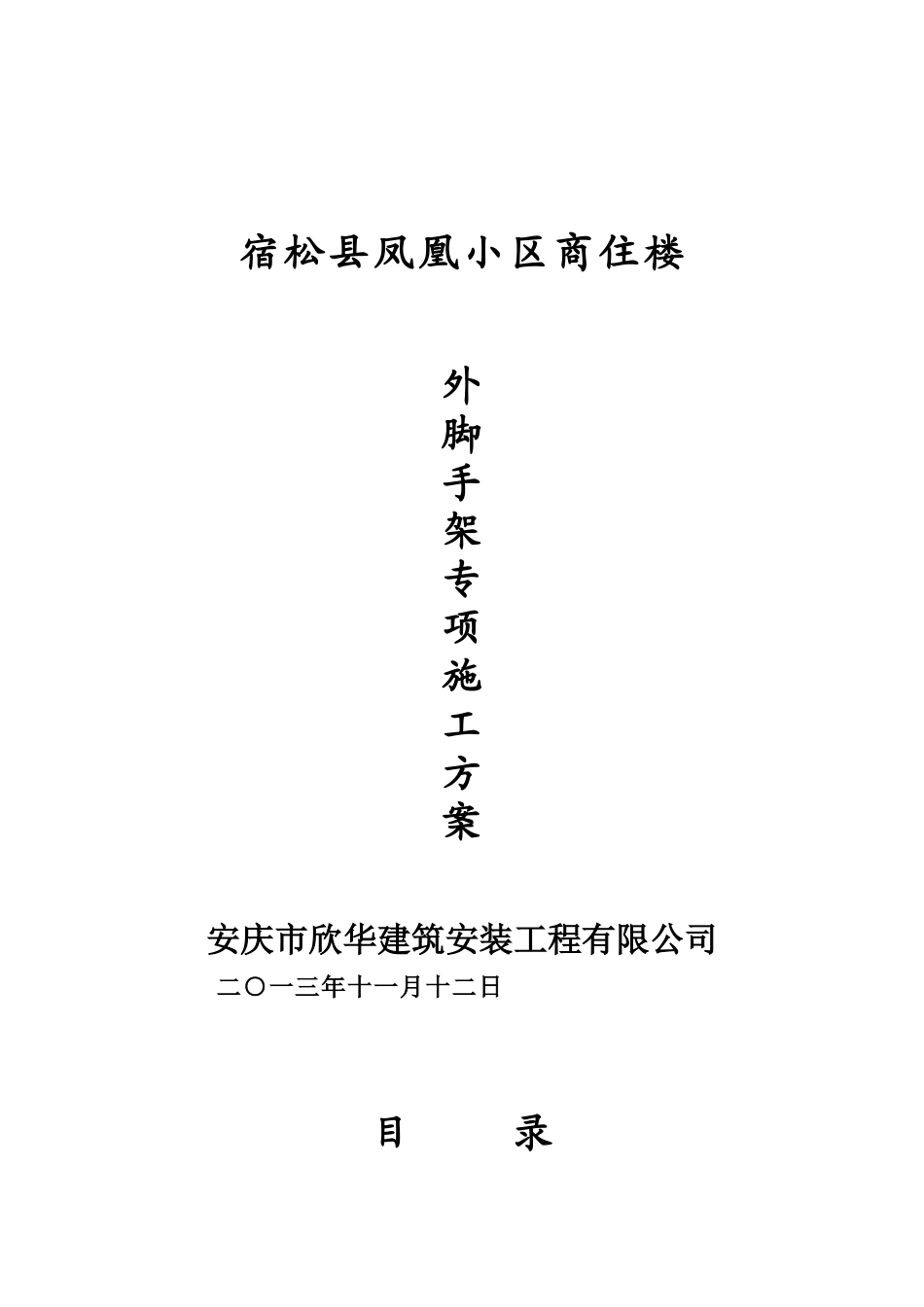

宿松县凤凰小区商住楼外脚手架专项施工方案安庆市欣华建筑安装工程有限公司二○一三年十一月十二日目录1.工程概况32.编制依据33.脚架选型与布置34.脚手架用途55.脚手架设材料与要求56.第一种外架方式：双排钢管落地脚手架67.第二种外架方式：普通型钢悬挑脚手架108.悬挑脚手架搭设注意事项279.脚手架安全管理291.工程概况1.1工程位于宿松县东北片区1.2本工程为商住楼，结构设计为框架剪力墙结构,我项目部承建的高层区及其附楼地下一层。高层区地上1#楼17层。层高为1F4m、2~17F层高为2.8m。建筑高度54.5m。2#楼17层。层高为1F4m、2~17F层高为2.8m。建筑高度54.5m。3#楼17层。层高为1F3.9m、2F3.3m、3F3.3m、4~17F层高为2.8m。建筑高度55.4m。施工脚手架搭设高度为55.7m。2.编制依据2.1《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)2.2《建筑结构荷载规范》(GB50009-2001)2.3《钢管脚手架扣件标准》（GB15831）2.4《建筑结构静力计算手册》2.5《钢结构设计规范》(GB50017-2003)2.6《碳素结构钢》（GB/T700）2.7《宿松县凤凰小区商住楼工程施工图》3.脚手架选形与布置本工程脚手架根据建筑物设计特征、结构布置、高度及外墙施工要求，分别选择双排落地脚手架、普通型钢悬挑脚手架两种形式，分三段搭设，以满足建筑物施工过程中模板支撑、操作和安全防护的需要，其布置形式如下：3.1多层区：1#2#楼标高-1.45～+15.20m（1F~5F），采用双排钢管落地脚手架，搭设高16.65m。有裙楼部分直接在裙楼屋面板上（即二层结构板上，标高+4.0m）搭设外架至+16.65m，搭设高度12.65m；第一步悬挑架：标高+15.2～+34.8m(6F~12F)，搭设高度19.6m；第二步悬挑架：标高+34.8～+54.5m(13F~机房层)，搭设高度19.7m。3#楼标高-0.45～+16.10m（1F~5F），采用双排钢管落地脚手架，搭设高16.55m。有裙楼部分直接在裙楼屋面板上（即二层结构板上，标高+10.5m）搭设外架至+16.1m，搭设高度5.55m；第一步悬挑架：标高+16.1～+35.7m(6F~12F)，搭设高度19.6m；第二步悬挑架：标高+35.7～+55.4m(13F~机房层)，搭设高度19.7m。3.2脚手架立面布置如下示意图5-1、示意图5-1、4.脚手架用途本工程外脚手架主要用于主体施工阶段的安全防护和外墙装饰(修)的施工操作，按装饰脚手架的搭设标准执行。5.脚手架搭设材料与要求5.1搭设脚手架的主要材料采用：Φ48×3.0钢管、连墙杆的质量应符合国标《碳素结构钢》（GB/T700）中Q235-A级钢规定、扣件的材质应符合国标《钢管脚手架扣件》（GB15831）中的规定、钢笆脚手板、绿色密目安全网、型钢（工字钢、槽钢、钢筋）、钢丝绳以及配套构配件应符合《建筑施工扣件钢管脚手架安全技术规范》（JGJ130-2001）中的规定。5.2所有脚手架外侧立杆设置防护栏杆，并满挂密目式安全绿网，剪刀撑应涂刷黄黑相间颜色，以保证脚手架外观颜色一致。5.3，在建筑物内部设置安全通道，利用建筑物内部楼梯解决施工人员上下楼层，待结构施工至十层时，开始安装人货两用施工电梯，开始进入十层以下墙体砌筑。6.第一种外架方式：双排钢管落地脚手架6.1搭设参数6.1.1各栋采用落地式外架从地下室顶板-1.45m开始搭设，搭设最大高度15.3m；，部分从裙楼屋面搭设。6.1.2落地脚手架搭设构造尺寸如下：立杆纵距La=1.30～1.50m，立杆横距Lb=0.85m，步距h=1.80m脚手架内立杆离墙最大距离≯250mm，连墙杆件水平间距L1=3.0m，竖向间距H1=2.8m，连墙杆件使用Φ48×3.0钢管，一端用直角扣件与脚手架内外立杆连接，另一端与建筑物预埋的钢管用扣件连接（见下图）；脚手架外侧满挂绿色密目安全立网，允许搭设高度H≤50m。6.2楼板支撑面承载力验算由于落地脚手架的分别座落在地下室顶板和裙房屋面上，故应对其楼板支撑面承载力进行以下验算：6.2.1地下室顶板承载力验算经计算15.3m高落地脚手架立杆传来的集中荷载为9.67KN，取架宽1.5m作为计算单元折算成楼面等效荷载为7.58KN/m2小于楼板设计允许承载力10KN/m2，满足要求。6.2.2裙房屋面承载力验算经计算11.2m高落地脚手架立杆传来的集中荷载为6.45KN，取架宽1.5m作为计算单元折算成楼面等效荷载为5.0KN/m2小于等于楼板设计允许承载力5KN/m2。6.2.3对座落在2F4F悬...
