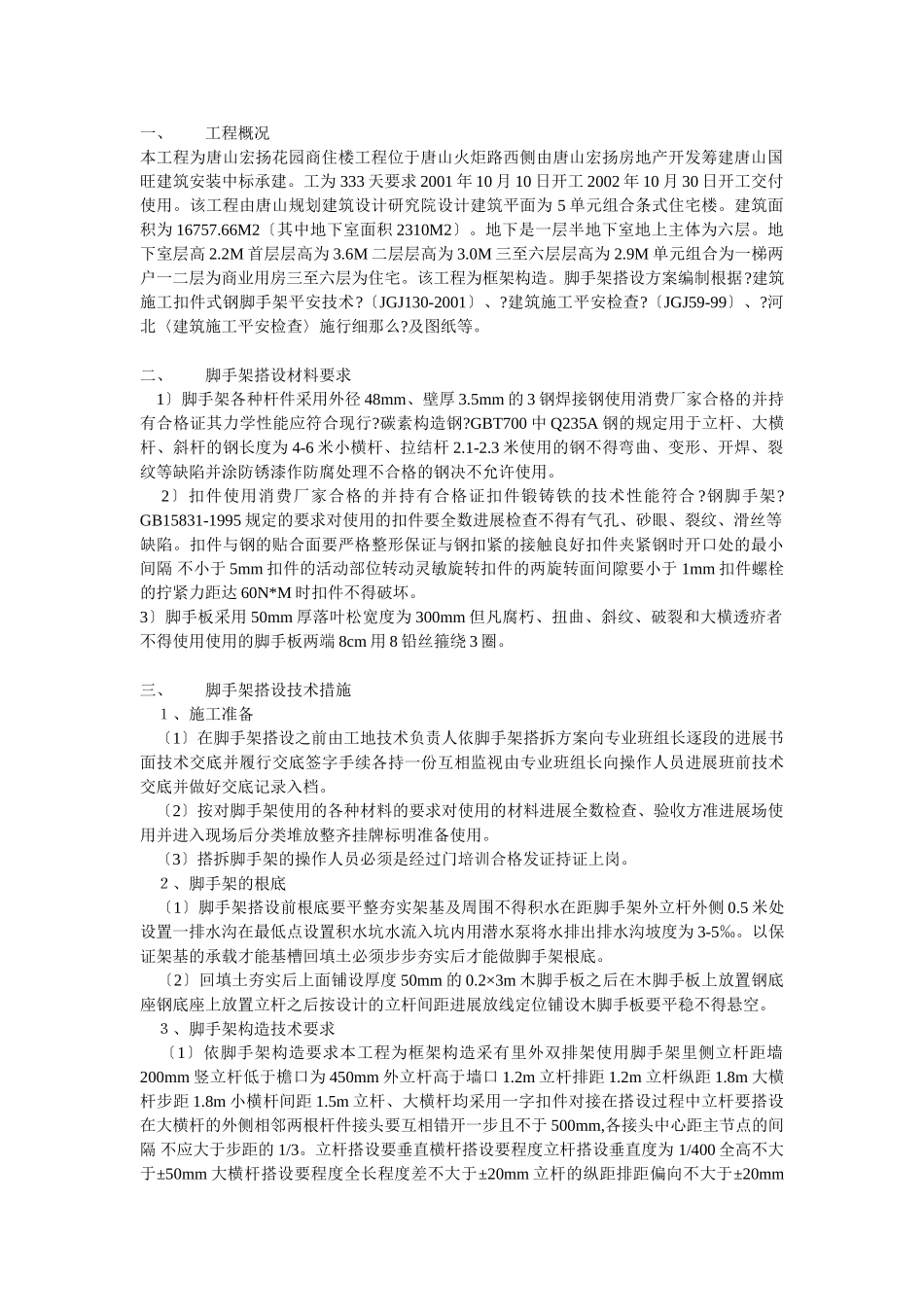

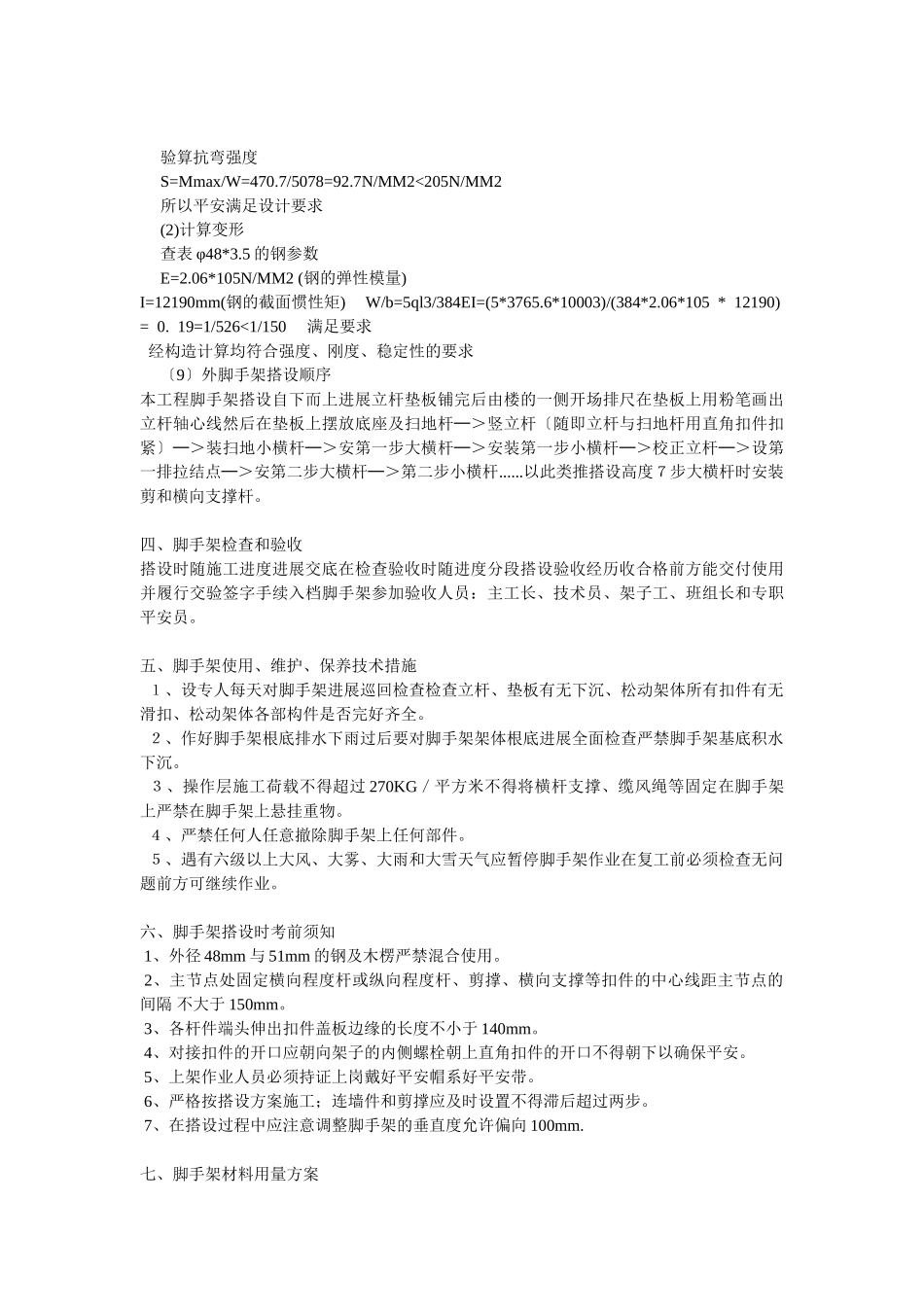

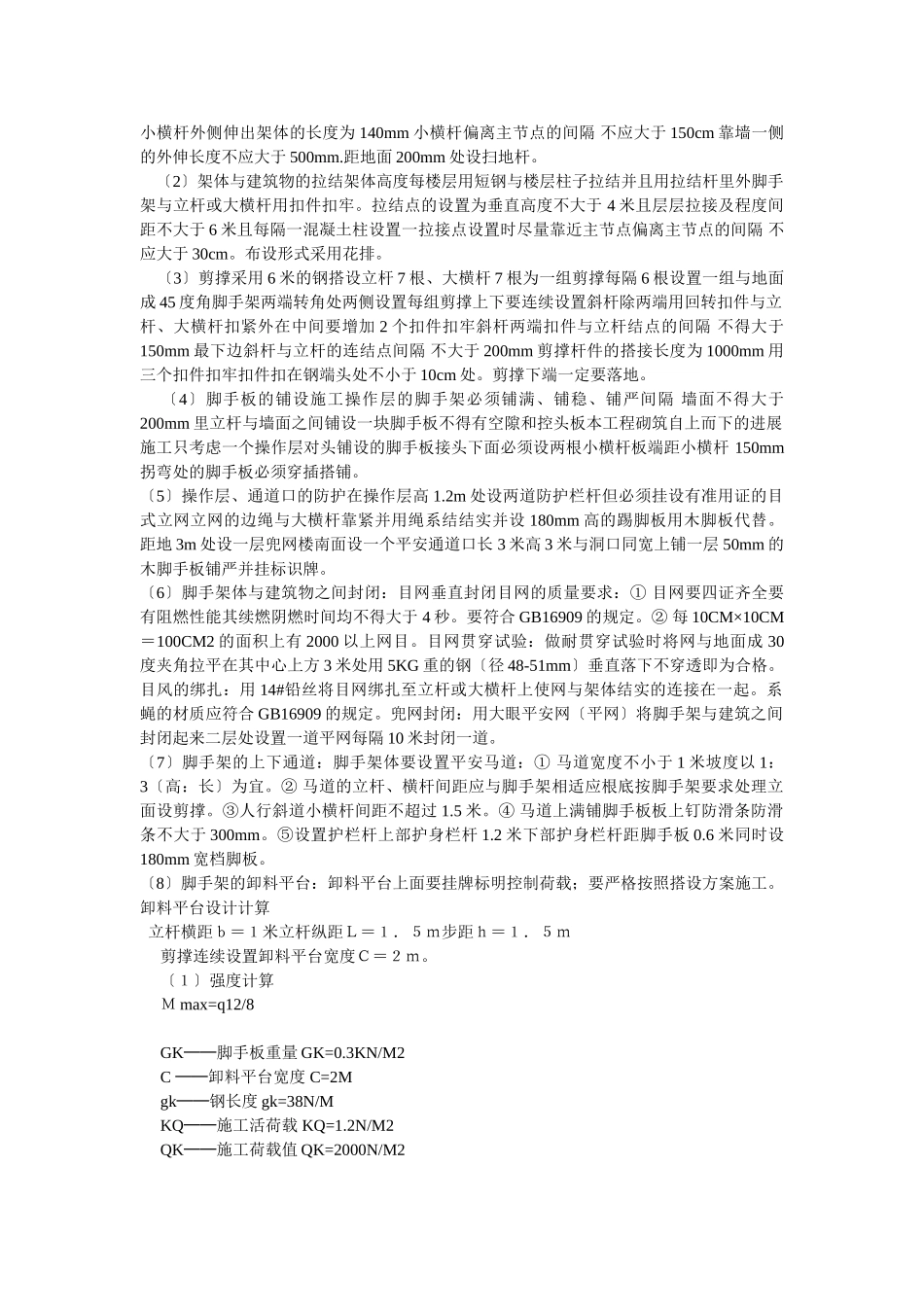

一、工程概况本工程为唐山宏扬花园商住楼工程位于唐山火炬路西侧由唐山宏扬房地产开发筹建唐山国旺建筑安装中标承建。工为333天要求2001年10月10日开工2002年10月30日开工交付使用。该工程由唐山规划建筑设计研究院设计建筑平面为5单元组合条式住宅楼。建筑面积为16757.66M2〔其中地下室面积2310M2〕。地下是一层半地下室地上主体为六层。地下室层高2.2M首层层高为3.6M二层层高为3.0M三至六层层高为2.9M单元组合为一梯两户一二层为商业用房三至六层为住宅。该工程为框架构造。脚手架搭设方案编制根据?建筑施工扣件式钢脚手架平安技术?〔JGJ130-2001〕、?建筑施工平安检查?〔JGJ59-99〕、?河北〈建筑施工平安检查〉施行细那么?及图纸等。二、脚手架搭设材料要求1〕脚手架各种杆件采用外径48mm、壁厚3.5mm的3钢焊接钢使用消费厂家合格的并持有合格证其力学性能应符合现行?碳素构造钢?GBT700中Q235A钢的规定用于立杆、大横杆、斜杆的钢长度为4-6米小横杆、拉结杆2.1-2.3米使用的钢不得弯曲、变形、开焊、裂纹等缺陷并涂防锈漆作防腐处理不合格的钢决不允许使用。2〕扣件使用消费厂家合格的并持有合格证扣件锻铸铁的技术性能符合?钢脚手架?GB15831-1995规定的要求对使用的扣件要全数进展检查不得有气孔、砂眼、裂纹、滑丝等缺陷。扣件与钢的贴合面要严格整形保证与钢扣紧的接触良好扣件夹紧钢时开口处的最小间隔不小于5mm扣件的活动部位转动灵敏旋转扣件的两旋转面间隙要小于1mm扣件螺栓的拧紧力距达60N*M时扣件不得破坏。3〕脚手板采用50mm厚落叶松宽度为300mm但凡腐朽、扭曲、斜纹、破裂和大横透疥者不得使用使用的脚手板两端8cm用8铅丝箍绕3圈。三、脚手架搭设技术措施１、施工准备〔1〕在脚手架搭设之前由工地技术负责人依脚手架搭拆方案向专业班组长逐段的进展书面技术交底并履行交底签字手续各持一份互相监视由专业班组长向操作人员进展班前技术交底并做好交底记录入档。〔2〕按对脚手架使用的各种材料的要求对使用的材料进展全数检查、验收方准进展场使用并进入现场后分类堆放整齐挂牌标明准备使用。〔3〕搭拆脚手架的操作人员必须是经过门培训合格发证持证上岗。２、脚手架的根底〔1〕脚手架搭设前根底要平整夯实架基及周围不得积水在距脚手架外立杆外侧0.5米处设置一排水沟在最低点设置积水坑水流入坑内用潜水泵将水排出排水沟坡度为3-5‰。以保证架基的承载才能基槽回填土必须步步夯实后才能做脚手架根底。〔2〕回填土夯实后上面铺设厚度50mm的0.2×3m木脚手板之后在木脚手板上放置钢底座钢底座上放置立杆之后按设计的立杆间距进展放线定位铺设木脚手板要平稳不得悬空。３、脚手架构造技术要求〔1〕依脚手架构造要求本工程为框架构造采有里外双排架使用脚手架里侧立杆距墙200mm竖立杆低于檐口为450mm外立杆高于墙口1.2m立杆排距1.2m立杆纵距1.8m大横杆步距1.8m小横杆间距1.5m立杆、大横杆均采用一字扣件对接在搭设过程中立杆要搭设在大横杆的外侧相邻两根杆件接头要互相错开一步且不于500mm,各接头中心距主节点的间隔不应大于步距的1/3。立杆搭设要垂直横杆搭设要程度立杆搭设垂直度为1/400全高不大于±50mm大横杆搭设要程度全长程度差不大于±20mm立杆的纵距排距偏向不大于±20mm小横杆外侧伸出架体的长度为140mm小横杆偏离主节点的间隔不应大于150cm靠墙一侧的外伸长度不应大于500mm.距地面200mm处设扫地杆。〔2〕架体与建筑物的拉结架体高度每楼层用短钢与楼层柱子拉结并且用拉结杆里外脚手架与立杆或大横杆用扣件扣牢。拉结点的设置为垂直高度不大于4米且层层拉接及程度间距不大于6米且每隔一混凝土柱设置一拉接点设置时尽量靠近主节点偏离主节点的间隔不应大于30cm。布设形式采用花排。〔3〕剪撑采用6米的钢搭设立杆7根、大横杆7根为一组剪撑每隔6根设置一组与地面成45度角脚手架两端转角处两侧设置每组剪撑上下要连续设置斜杆除两端用回转扣件与立杆、大横杆扣紧外在中间要增加2个扣件扣牢斜杆两端扣件与立杆结点的间隔不得大于150mm最下边斜杆与立杆的连结点间隔不大于200mm剪撑杆件的搭接长度为1000mm用三个扣件扣牢扣件扣在钢端头处不小于10cm处。剪撑下端一定要落...
