冬季混凝土基础施工措施VIP免费

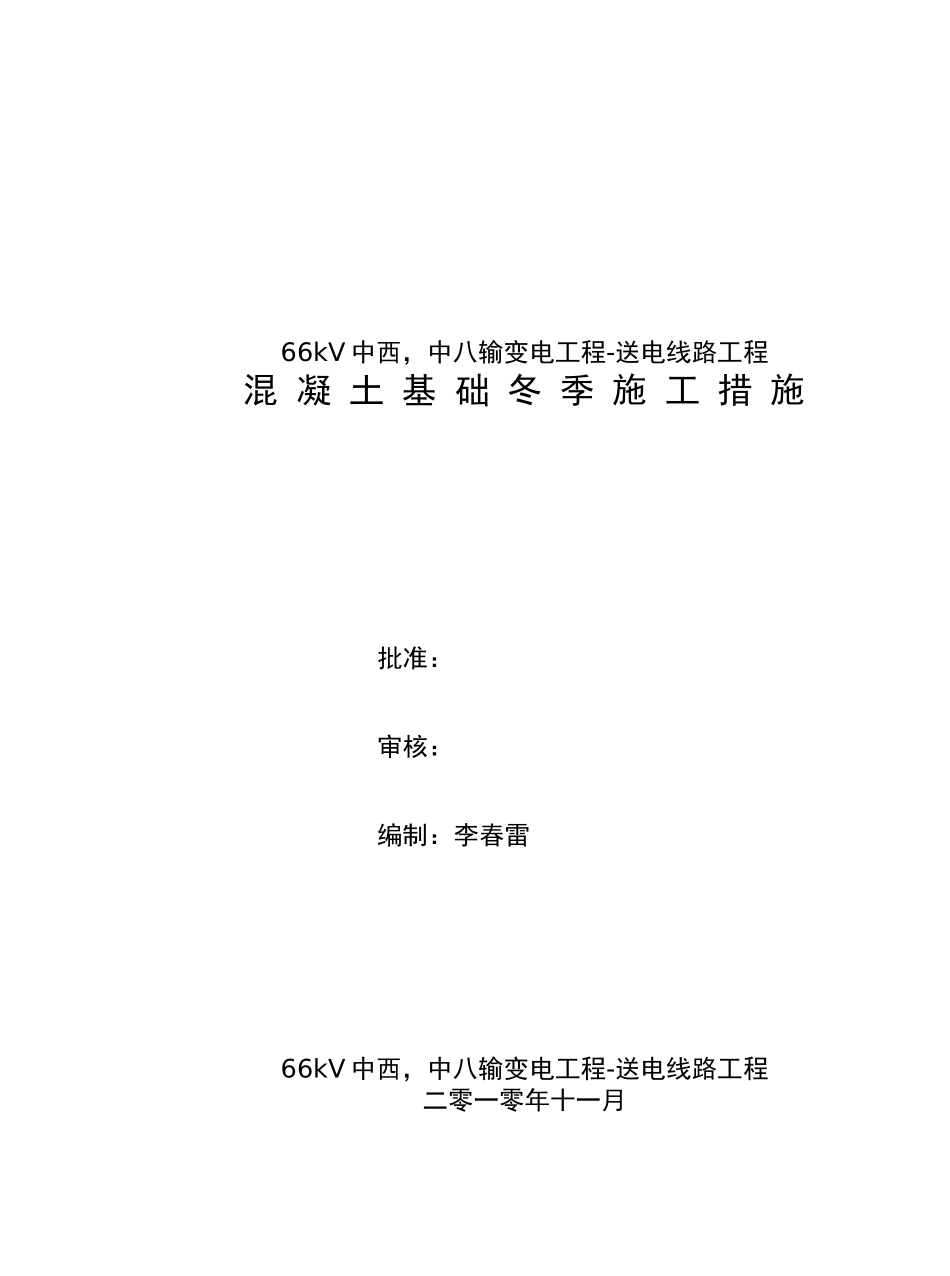

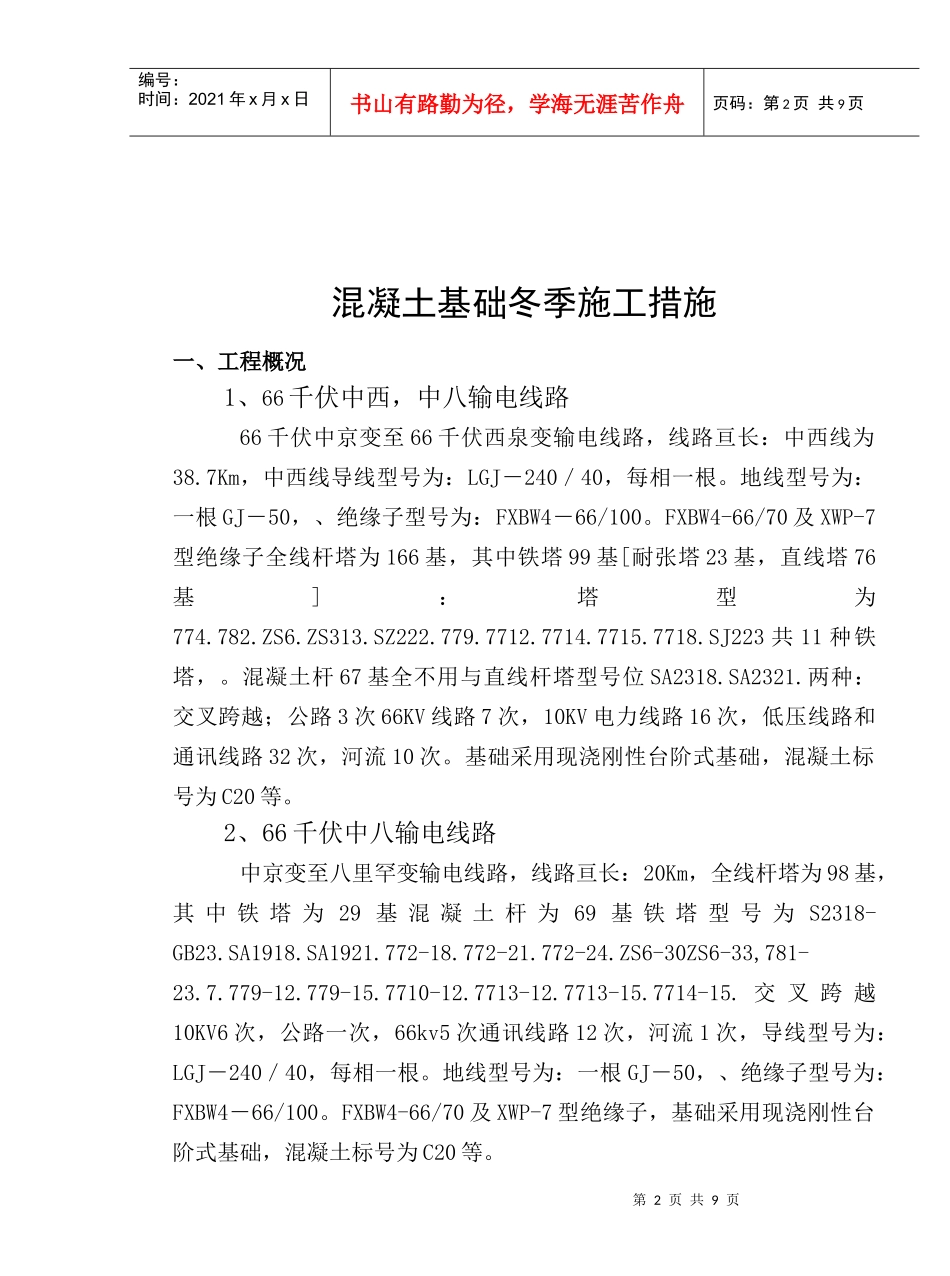

66kV中西，中八输变电工程-送电线路工程混凝土基础冬季施工措施批准：审核：编制：李春雷66kV中西，中八输变电工程-送电线路工程二零一零年十一月第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页混凝土基础冬季施工措施一、工程概况1、66千伏中西，中八输电线路66千伏中京变至66千伏西泉变输电线路，线路亘长：中西线为38.7Km，中西线导线型号为：LGJ－240／40，每相一根。地线型号为：一根GJ－50，、绝缘子型号为：FXBW4－66/100。FXBW4-66/70及XWP-7型绝缘子全线杆塔为166基，其中铁塔99基[耐张塔23基，直线塔76基]：塔型为774.782.ZS6.ZS313.SZ222.779.7712.7714.7715.7718.SJ223共11种铁塔，。混凝土杆67基全不用与直线杆塔型号位SA2318.SA2321.两种：交叉跨越；公路3次66KV线路7次，10KV电力线路16次，低压线路和通讯线路32次，河流10次。基础采用现浇刚性台阶式基础，混凝土标号为C20等。2、66千伏中八输电线路中京变至八里罕变输电线路，线路亘长：20Km，全线杆塔为98基，其中铁塔为29基混凝土杆为69基铁塔型号为S2318-GB23.SA1918.SA1921.772-18.772-21.772-24.ZS6-30ZS6-33,781-23.7.779-12.779-15.7710-12.7713-12.7713-15.7714-15.交叉跨越10KV6次，公路一次，66kv5次通讯线路12次，河流1次，导线型号为：LGJ－240／40，每相一根。地线型号为：一根GJ－50，、绝缘子型号为：FXBW4－66/100。FXBW4-66/70及XWP-7型绝缘子，基础采用现浇刚性台阶式基础，混凝土标号为C20等。第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页建设单位、设计单位、监理单位及施工单位：建设单位：赤峰电业局。设计单位：赤峰电业局电力设计院监理单位：内蒙古金鹏建设监理有限公司施工单位：赤峰东辰电力工程有限责任公司。本线路基础总数：128基。采用台阶式钢筋混凝土基础及掏挖式基础混使用。接地：128基，按D1S、D5S、D10S、D20S、JD10S、JD20S施工。设计气象条件气象条件选择根据赤峰市气象局“赤峰地面气候资料总结”，按照《110～500kV架空送电线路设计规程》(DL/T5092-1999)中附录A典型气象区组合条件，本工程选取附录A中第Ⅶ类典型气象区气象条件。设计气象条件表序号工况温度(度)风速(m/s)覆冰(mm)1最高气温40002最低气温-40003平均气温-5004最大风速-53005覆冰-510106安装-151007操作过电压-51508雷电过电压(无风)15009雷电过电压(有风)15100第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页主要工程量序号项目名称单位数量备注1导线架设长度km58.7地线架设长度km58.7OPGWkm58.7附件安装及接地基1281混凝土总量m38490.1冬季施工前完成混凝土量m38772中西线需冬季施工混凝土量m360036基3中八线需冬季施工混凝土量m31059基4基础（总计）m38490.1128基5浇制基础m38490.1基128材料产地：水泥：宁城水泥厂砂子：宁城县甸子砂场、宁城大城子坤都河砂场、天义镇红庙子村桥头砂场。碎石：宁城八肯中碎石场、天义镇红庙子村军民碎石场。防冻减水早强剂：赤峰华安外加剂厂（C-3型）运输方式：各种材料运输均采用汽车运输和人抬两种运输方式。水源及电源:可就近利用当地居民点处的水源；电源采用发电机组供电。施工中的通信方式采用对讲机及当地电话。为保证本工程安全、优质、按时竣工，我们将按建设单位和监理单位的要求，遵照施工组织设计要求组织本工程的施工，并在开工前，按照本施工组织设计的要求和原则，编制详细的作业指导书和各工序的各项技术文件、资料等，作为工程施工的指导性文件。二、冬季施工准备工作施工准备施工准备第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页1、当工地连续5天昼夜平均气温低于+5℃时，混凝土基础工程应采取冬期施工措施，并应及时采取气温突然下降的防冻措施。2、基础施工过程中每天都要掌握天气预报的气象变化趋势及动态，以利于安排施工，做好砼浇筑准备工作。3、根据本工程施工的具体情况，确定冬季施工需要采取防护的工作内容，并制定冬季施工的防护措施，对物资和...
