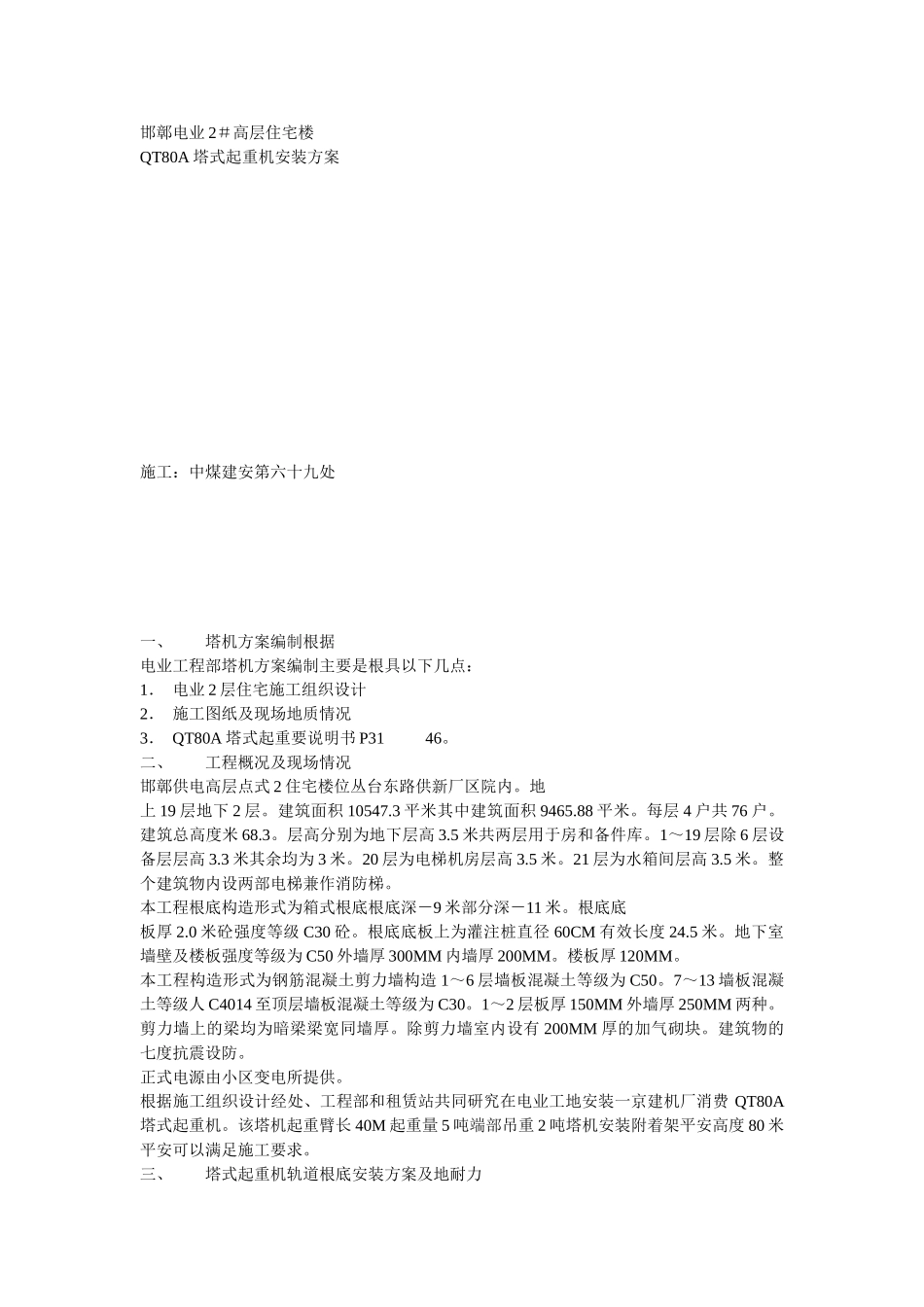

塔吊安装方案示例2_第1页
1/6
塔吊安装方案示例2_第2页
2/6
塔吊安装方案示例2_第3页
3/6
邯鄣电业2#高层住宅楼QT80A塔式起重机安装方案施工:中煤建安第六十九处一、塔机方案编制根据电业工程部塔机方案编制主要是根具以下几点:1.电业2层住宅施工组织设计2.施工图纸及现场地质情况3.QT80A塔式起重要说明书P3146。二、工程概况及现场情况邯鄣供电高层点式2住宅楼位丛台东路供新厂区院内。地上19层地下2层。建筑面积10547.3平米其中建筑面积9465.88平米。每层4户共76户。建筑总高度米68.3。层高分别为地下层高3.5米共两层用于房和备件库。1~19层除6层设备层层高3.3米其余均为3米。20层为电梯机房层高3.5米。21层为水箱间层高3.5米。整个建筑物内设两部电梯兼作消防梯。本工程根底构造形式为箱式根底根底深-9米部分深-11米。根底底板厚2.0米砼强度等级C30砼。根底底板上为灌注桩直径60CM有效长度24.5米。地下室墙壁及楼板强度等级为C50外墙厚300MM内墙厚200MM。楼板厚120MM。本工程构造形式为钢筋混凝土剪力墙构造1~6层墙板混凝土等级为C50。7~13墙板混凝土等级人C4014至顶层墙板混凝土等级为C30。1~2层板厚150MM外墙厚250MM两种。剪力墙上的梁均为暗梁梁宽同墙厚。除剪力墙室内设有200MM厚的加气砌块。建筑物的七度抗震设防。正式电源由小区变电所提供。根据施工组织设计经处、工程部和租赁站共同研究在电业工地安装一京建机厂消费QT80A塔式起重机。该塔机起重臂长40M起重量5吨端部吊重2吨塔机安装附着架平安高度80米平安可以满足施工要求。三、塔式起重机轨道根底安装方案及地耐力塔式起重机的根底一般采用固定式和轨道式。塔机根底采用轨道式是一种常用的方式。以前采用的枕木轨道工作量大、时间长、工艺精度不合要求并且使用一段时间后轨道变行极大轨道沉降度差极大。如今采用钢箱轨道极在的节约了工作时间、工作强度和大量的材料。并且铺设的轨道程度度、弯曲度、挠度持指标均在控制范围内。钢箱轨道在使用一段时间经检查发现塔机垂直度、钢乐根底的沉降度均在控制范围内。在安装轨道之前首先要测量安装现场的根底的地耐力。经实际测得电业工程部的塔机根底的地耐力的数据是193KPa〔附地耐力勘测〕。QT80A塔式起重说明书对轨道式的根底的耐力要求是147KPa。现场的地耐力符合说明书要求。钢箱轨道根底敷设要求如下:〔一〕附设轨道的地面要求地下无暗沟、暗洞、缆线、电缆线、人防设施。〔二〕根底上方元影响塔机安装、拆卸和行走的建筑物、线和电缆线。〔三〕根底地面要找平使用压路要碾压平实。〔四〕根底敷设长9米宽7米厚0.5米的46的石子四周砌筑石了挡墙。〔五〕钢箱轨道根底的四周做排水沟。〔六〕根底做两组接地使用50毫米宽的镀锌扁钢埋设地下或与建筑物的接地相连接接地电阻值小于4欧姆。〔七〕轨道纵向误差小于1/1000轨距误差小于5毫米。〔八〕轨道接头间隙小于4毫米接头处轨顶高度差小与2毫米。〔九〕轨道的两个端部前1米处设置阻挡装置3米处设置塔机行走限位开关撞板。四、安装机具准备及作业人员组成〔一〕机具准备1.40吨车一台。2.工、器具:吊装钢丝绳扣:直径18、21、25、35毫米长度量12、15、18、20米。卸扣〔U型环〕5吨8吨10吨15吨各4个。钢丝绳卡〔骑马夹〕直径8、12、15、18、22、25各3个。14磅大锤两把。撬棍三根。30米溜绳两根。足量铅丝、垫木。1.3吨手动葫芦一个。1.2米马凳4个。手锤、手钳各两把。3.套筒搬手一套。4.电工工具一套。5.46液压油100公斤。钙基脂5公斤。〔二〕人员组成1.组长:史建福2.技术员:刘迪强3.平安员:庞志军4.班长:罗庆忠5.塔吊司机:李益勇6.起重工:凌华兵7.拆装工:李建华任洪杰王江生8.电工:孙善道夏煦杨明9.电焊工:陈长生〔三〕现场1.检查工作场地有无坑、沟。有无暗沟、暗洞。上方有无高压线、线。假如有以上影响安装现象采取支护措施。2.检查进出道路无障碍物。3.现场备有塔吊专用电缆至塔吊根底。〔四〕电业工程部现场塔机平面布置见附图〔五〕QT80塔式起重机安装程序、及要求〔北京建机厂产〕电业工程部塔机安装采用40吨吊车进展安装安装之前检查轨道的平整度和倾斜度。塔机位地建筑的西南侧间隔建筑物两米起重臂长度覆盖了混凝土搅拌站、钢筋制作场、木工制作棚。间隔位于滏...
