基于单片机的数字电子时钟设计VIP免费

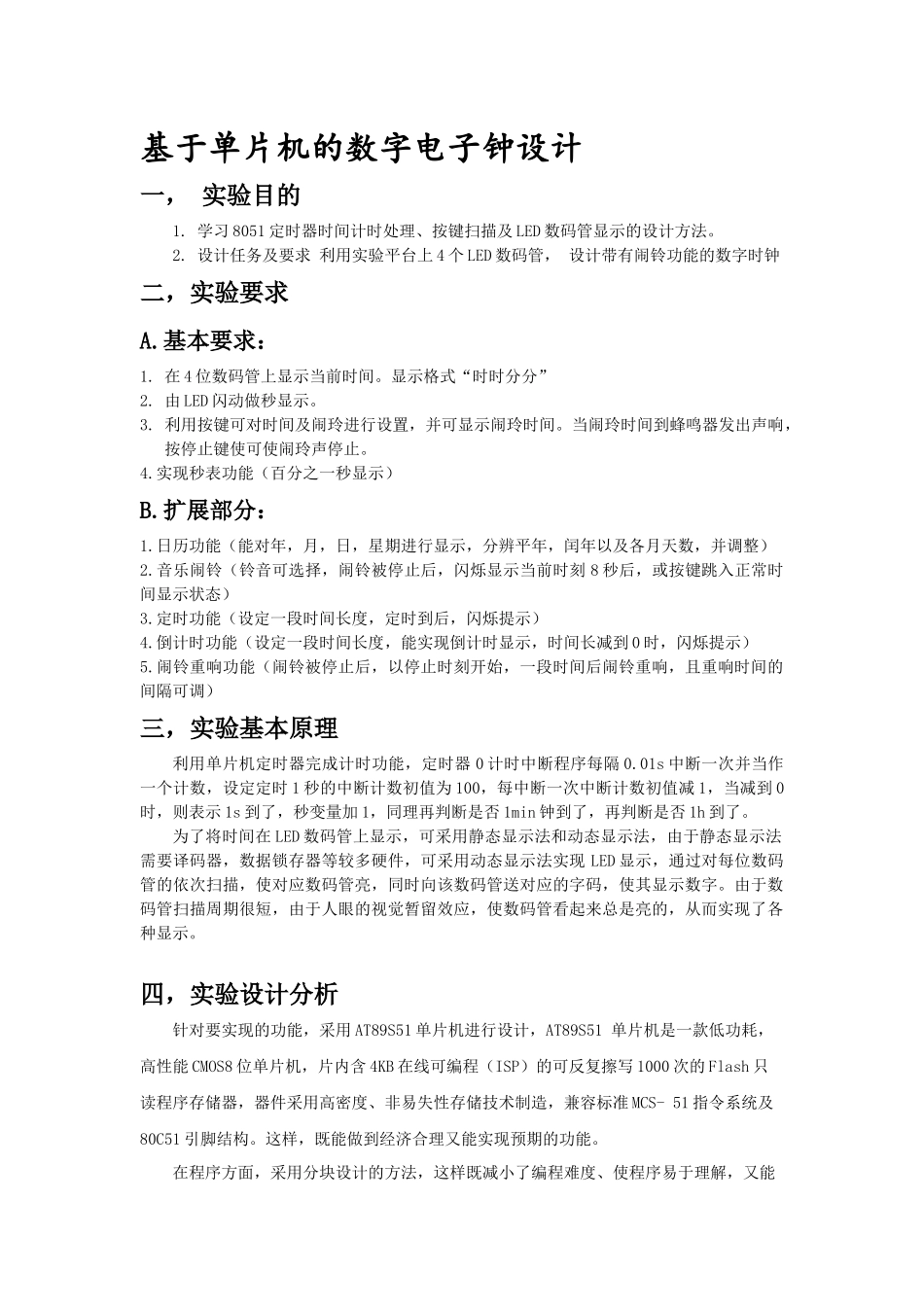

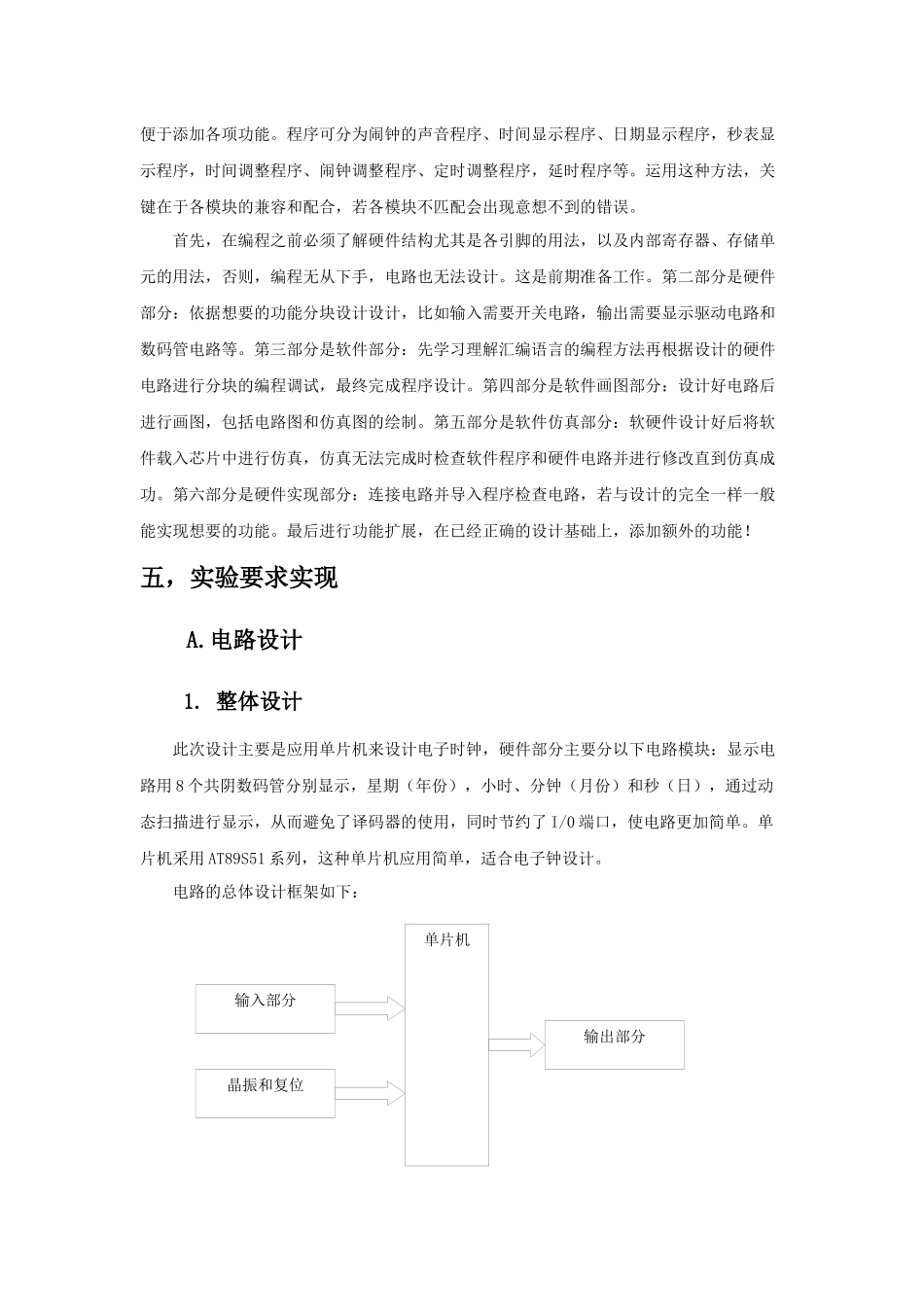

基于单片机的数字电子钟设计一，实验目的1.学习8051定时器时间计时处理、按键扫描及LED数码管显示的设计方法。2.设计任务及要求利用实验平台上4个LED数码管，设计带有闹铃功能的数字时钟二，实验要求A.基本要求：1.在4位数码管上显示当前时间。显示格式“时时分分”2.由LED闪动做秒显示。3.利用按键可对时间及闹玲进行设置，并可显示闹玲时间。当闹玲时间到蜂鸣器发出声响，按停止键使可使闹玲声停止。4.实现秒表功能（百分之一秒显示）B.扩展部分：1.日历功能（能对年，月，日，星期进行显示，分辨平年，闰年以及各月天数，并调整）2.音乐闹铃（铃音可选择，闹铃被停止后，闪烁显示当前时刻8秒后，或按键跳入正常时间显示状态）3.定时功能（设定一段时间长度，定时到后，闪烁提示）4.倒计时功能（设定一段时间长度，能实现倒计时显示，时间长减到0时，闪烁提示）5.闹铃重响功能（闹铃被停止后，以停止时刻开始，一段时间后闹铃重响，且重响时间的间隔可调）三，实验基本原理利用单片机定时器完成计时功能，定时器0计时中断程序每隔0.01s中断一次并当作一个计数，设定定时1秒的中断计数初值为100，每中断一次中断计数初值减1，当减到0时，则表示1s到了，秒变量加1，同理再判断是否1min钟到了，再判断是否1h到了。为了将时间在LED数码管上显示，可采用静态显示法和动态显示法，由于静态显示法需要译码器，数据锁存器等较多硬件，可采用动态显示法实现LED显示，通过对每位数码管的依次扫描，使对应数码管亮，同时向该数码管送对应的字码，使其显示数字。由于数码管扫描周期很短，由于人眼的视觉暂留效应，使数码管看起来总是亮的，从而实现了各种显示。四，实验设计分析针对要实现的功能，采用AT89S51单片机进行设计，AT89S51单片机是一款低功耗，高性能CMOS8位单片机，片内含4KB在线可编程（ISP）的可反复擦写1000次的Flash只读程序存储器，器件采用高密度、非易失性存储技术制造，兼容标准MCS-51指令系统及80C51引脚结构。这样，既能做到经济合理又能实现预期的功能。在程序方面，采用分块设计的方法，这样既减小了编程难度、使程序易于理解，又能单片机输入部分晶振和复位输出部分便于添加各项功能。程序可分为闹钟的声音程序、时间显示程序、日期显示程序，秒表显示程序，时间调整程序、闹钟调整程序、定时调整程序，延时程序等。运用这种方法，关键在于各模块的兼容和配合，若各模块不匹配会出现意想不到的错误。首先，在编程之前必须了解硬件结构尤其是各引脚的用法，以及内部寄存器、存储单元的用法，否则，编程无从下手，电路也无法设计。这是前期准备工作。第二部分是硬件部分：依据想要的功能分块设计设计，比如输入需要开关电路，输出需要显示驱动电路和数码管电路等。第三部分是软件部分：先学习理解汇编语言的编程方法再根据设计的硬件电路进行分块的编程调试，最终完成程序设计。第四部分是软件画图部分：设计好电路后进行画图，包括电路图和仿真图的绘制。第五部分是软件仿真部分：软硬件设计好后将软件载入芯片中进行仿真，仿真无法完成时检查软件程序和硬件电路并进行修改直到仿真成功。第六部分是硬件实现部分：连接电路并导入程序检查电路，若与设计的完全一样一般能实现想要的功能。最后进行功能扩展，在已经正确的设计基础上，添加额外的功能！五，实验要求实现A.电路设计1.整体设计此次设计主要是应用单片机来设计电子时钟，硬件部分主要分以下电路模块：显示电路用8个共阴数码管分别显示，星期（年份），小时、分钟（月份）和秒（日），通过动态扫描进行显示，从而避免了译码器的使用，同时节约了I/0端口，使电路更加简单。单片机采用AT89S51系列，这种单片机应用简单，适合电子钟设计。电路的总体设计框架如下：2.分块设计模块电路主要分为：输入部分、输出部分、复位和晶振电路。2.1输入部分输入信号主要是各种模式选择和调整信号，由按键开关提供。以下为输入部分样例：在本实验中主要用用P3口输入按键信号，还用到了特殊的P0口。对于P0口，由于其存在高阻状态，为了实现开关功能，给其添加上拉电阻，具体如下图所示：2.2输出部分本电路的输出信号为7段数...
