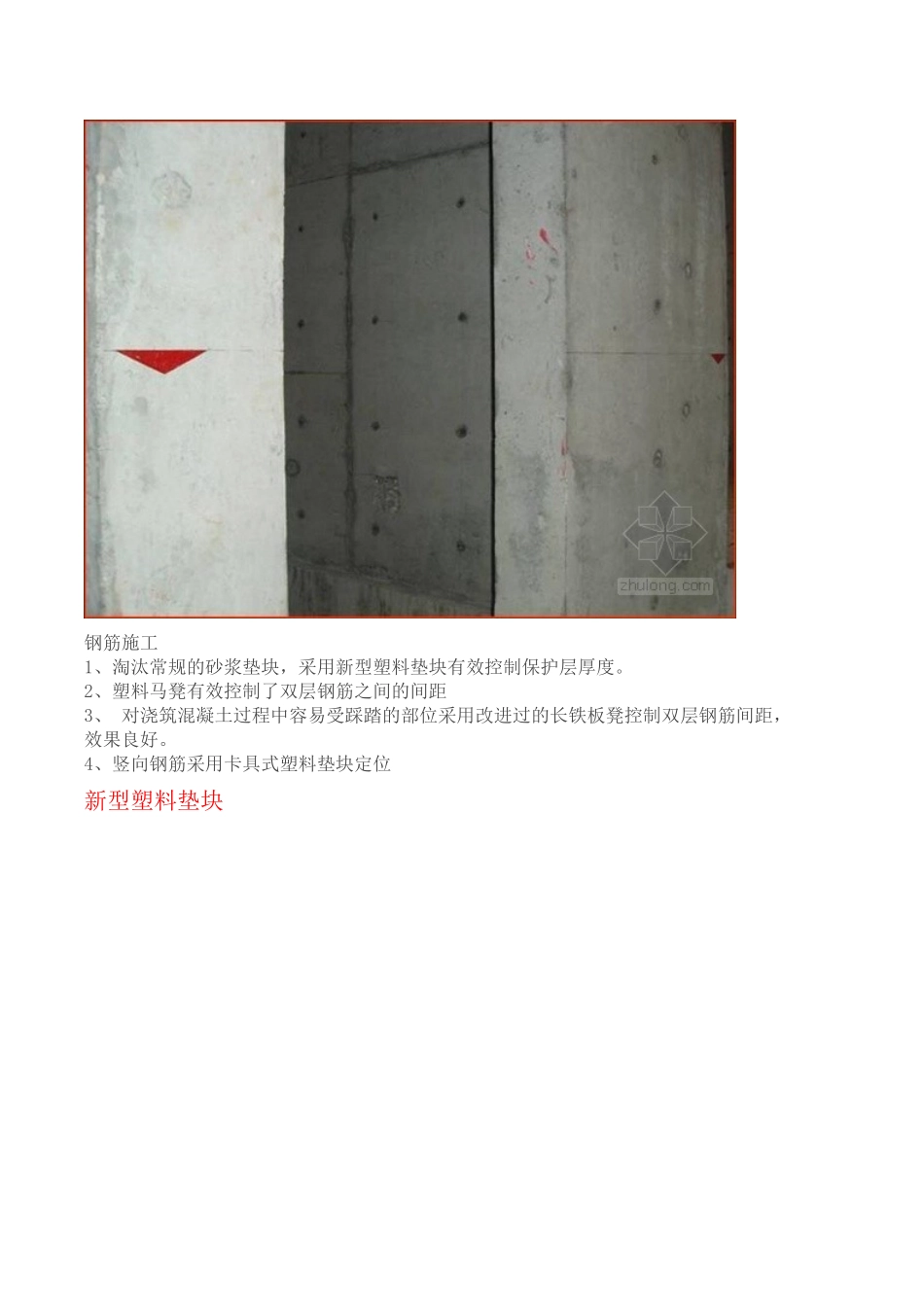

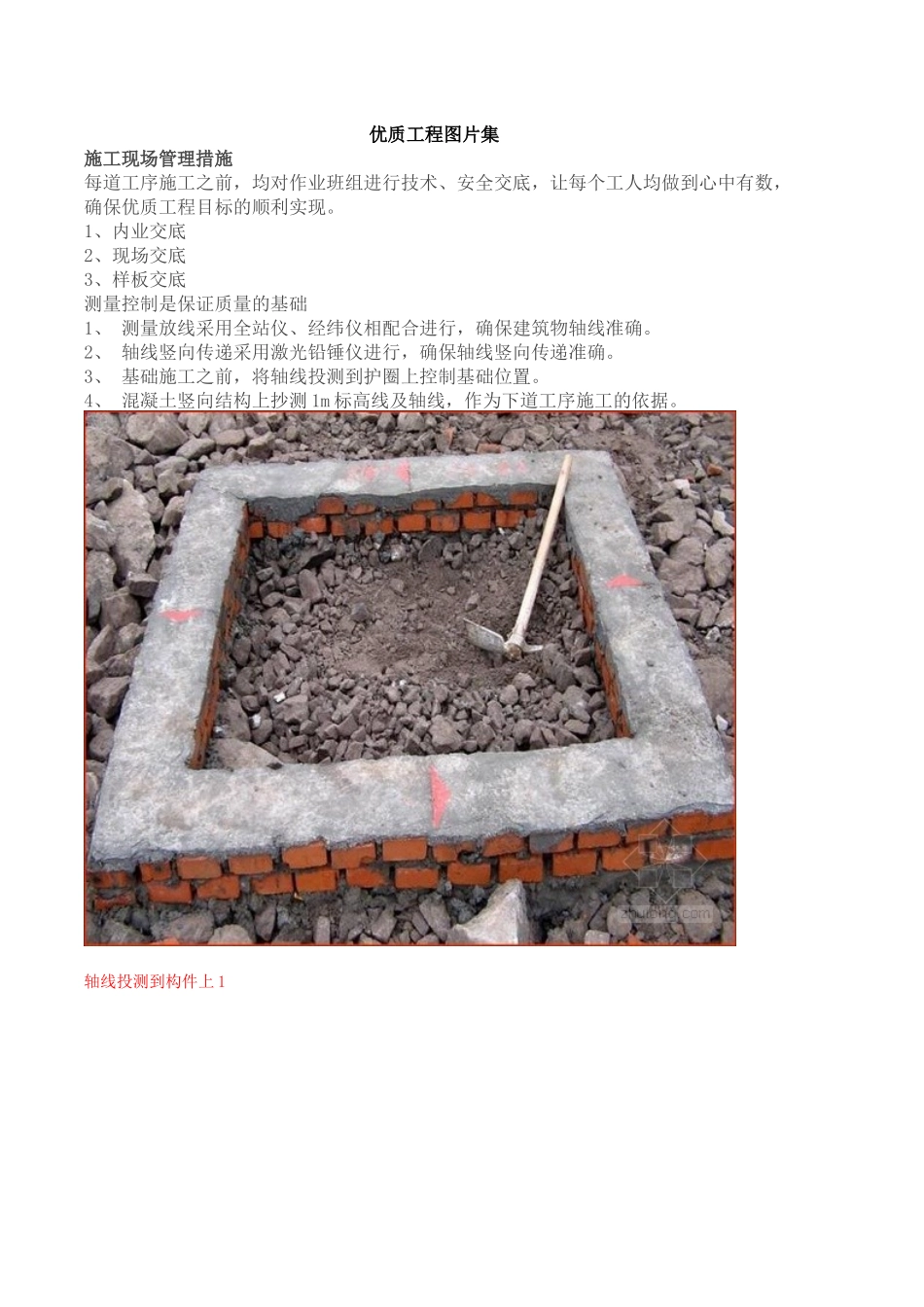

优质工程图片集施工现场管理措施每道工序施工之前，均对作业班组进行技术、安全交底，让每个工人均做到心中有数，确保优质工程目标的顺利实现。1、内业交底2、现场交底3、样板交底测量控制是保证质量的基础1、测量放线采用全站仪、经纬仪相配合进行，确保建筑物轴线准确。2、轴线竖向传递采用激光铅锤仪进行，确保轴线竖向传递准确。3、基础施工之前，将轴线投测到护圈上控制基础位置。4、混凝土竖向结构上抄测1m标高线及轴线，作为下道工序施工的依据。轴线投测到构件上1轴线投测到构件上钢筋施工1、淘汰常规的砂浆垫块，采用新型塑料垫块有效控制保护层厚度。2、塑料马凳有效控制了双层钢筋之间的间距3、对浇筑混凝土过程中容易受踩踏的部位采用改进过的长铁板凳控制双层钢筋间距，效果良好。4、竖向钢筋采用卡具式塑料垫块定位新型塑料垫块塑料马凳有效控制了双层钢筋之间的间距对浇筑混凝土过程中容易受踩踏的部位采用改进过的长铁板凳控制双层钢筋间距，效果良好竖向钢筋采用卡具式塑料垫块定位15、板底采用塑料垫块控制保护层。模板施工1、采用木模施工工艺。模板进场后，首先对模板涂刷清机油，放置一周后使用。使用前再涂刷非油性脱模剂，能有效保护模板，提高脱模性能，确保混凝土观感质量。2、配模时梁柱节点、梁梁节点作为工序控制的重点，对确保混凝土成型后的观感质量非常重要。楼面模板铺设方法3、吊模位置采用同强度、等厚度的混凝土垫块控制，确保吊模不下沉。4、柱墙模板采用高强螺杆进行加固，确保柱墙断面准确。5、外墙上下层接缝处预留模板加固连接件，使其接缝严密。内置连接螺杆外侧固定方式可拆卸连接螺杆上层柱模根部加固示意使用外墙连接件拆模后的接缝效果6、梁柱断面采用“步步紧”进行加固，大大降低了劳动强度，有效控制阳角漏浆的质量通病。混凝土外观质量1质量责任标识箍筋沉降观测点标高控制线轴线控制线标高控制线施工强调样板带路，抹灰面层各面层均有清晰明确的样板墙。强化现场管理措施，一旦发现有质量和安全问题，给予处罚的同时，并在通过精细化施工成就精品工程细部处理，它包含两层意思:一般是指大面积施工以外的细小部位、各分项工程接合部，不同材料、不同做法的交接处，另外一层含义就是精细化施工，所参观的工程建设在操作中各环节均实行精细化施工，一个环节一个环节精细化施工从而确保了整体优质。我们看到的结构工程梁、柱、板的接口，砼外墙分隔线、地面门坎阳角、混凝士后浇带，楼梯踏步等细节容易出现建筑通病的部位，不论以后的是否做面层，施工处理都很精细，达到了清水混凝土的质量标准。梁柱节点尺寸准确，线角平直，混凝土接缝平整密实，无掉角、掉皮、漏浆、夹渣现象梁柱接头模板拆模后效果梁柱接头模板拆模后效果细石混凝土补平凹线（即梁柱接头处）楼梯踏步混凝士后浇带预留洞、盒拉丝杆螺栓孔拉丝杆螺栓孔的堵塞，施工单位通过专用模具操作，达到了表面平整、大小圆度一致。钢结构安装钢结构的倒角打磨、焊接门洞、构造柱细部填充墙后塞口——采用加膨胀剂的细石混凝土填塞大复合模板预埋件、预埋导管混凝土面收光机混凝土地面清灰机剪力墙梯子钢筋运用柱工具钢筋运用1剪力墙工具钢筋运用后浇带支撑搭设支撑搭设窗洞支撑柱模支撑构造柱模板混凝土墙体中的预留导管、线盒预埋电线管切割墙体后抹灰补平钢筋绑扎七不准①施工浮浆未清除不准绑钢筋。②钢筋清理不干净不准绑钢筋。③控制线、检查线、轴线弹线不准不准绑钢筋。④直螺纹接头未拧紧不准绑钢筋。⑤偏移钢筋未调直不准绑钢筋。⑥接头错开位置未检查合格不准绑钢筋。⑦钢筋接头质量未检查合格不准绑钢筋。模板支设八不准①墙线未验收、角模线未弹不准合模。②墙筋、门窗口未经检查不准合模。③模板企口有变形或企口螺丝不全不准合模。④模板板面及背面清理不净，脱模剂未刷，清理标签未贴不准合模。⑤钢筋位移没调不准合模。n⑥墙根未剔凿或剔凿不够不准合模。⑦墙模底口海绵条未放或未按要求放不准合模。⑧墙体施工缝绑扎不牢或剔凿不够不准合模。混凝土浇筑五不准①钢筋上口定位筋不卡，检查不合格，不准浇筑②模板内清洁不干净，不准浇筑③模板螺栓孔没堵严，...
