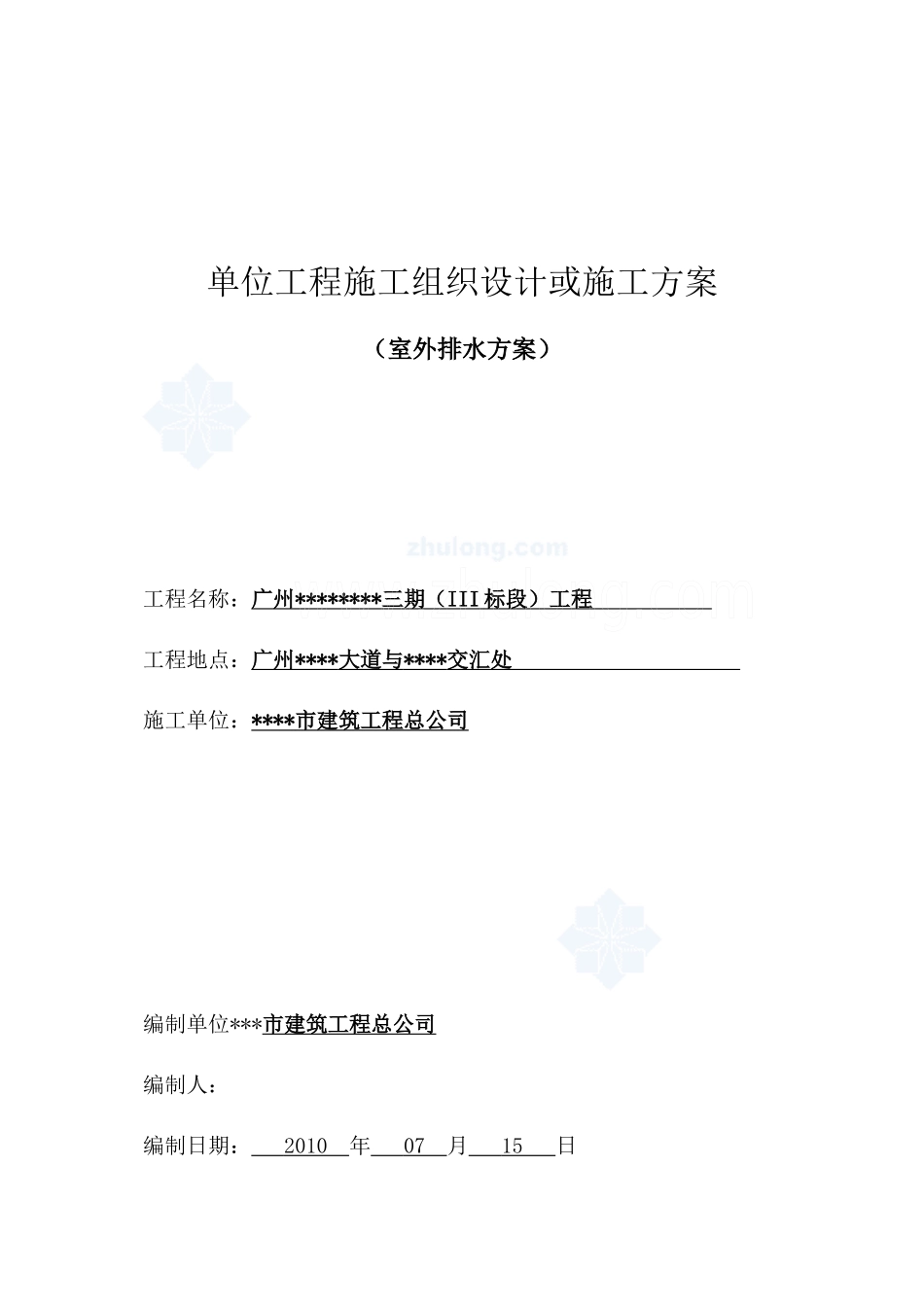

单位工程施工组织设计或施工方案（室外排水方案）工程名称：广州********三期（III标段）工程工程地点：广州****大道与****交汇处施工单位：****市建筑工程总公司编制单位***市建筑工程总公司编制人：编制日期：2010年07月15日审批负责人：审批日期：2010年07月20日目录一.工程概况...................................................3二.编制依据....................................................3三.施工原则及准备：............................................3三.测量放样...................................................3四.管道沟槽支护及开挖施工方法.................................4五.基坑止水、导水和排水施工措施................................6六.安装与敷设.................................................7七.检查井施工................................................12八.检查井与管道的连接.........................................13九.管道闭水试验..............................................14十.沟槽回填..................................................15十一.安全应急措施.............................................16一.工程概况本工程室外排水工程，雨水管采用DN1500的聚乙烯塑钢缠绕管，污水管采用DN500的聚乙烯塑钢缠绕管，其中有一条雨水管道和污水管道经原一期工程靠开源大道方向经过，该位置处于原一期工程靠开源大道面的绿化斜坡顶，图纸设计管道埋置深度在3米～7米左右，且管道距一期的甲类仓库仅3米左右，而距一期变压器只有一米距离，开挖难度非常大。二.编制依据1.广州*****三期工程III标段设计施工图纸。2.《给水排水管道工程施工及验收规范》GB50268-974.《室外硬聚乙烯给水管道工程施工及验收规范》CECS18:90,5.《建筑给排水及采暖工程施工质量验收规范》GB50242-2002,6.《埋地塑料排水管道工程技术规程》DG/TJ08-308-2002,7.标准图S系《给水排水标准图集》：05S502;02S515；95S516三.施工原则及准备：（1）将原图纸设计的室外雨水及污水管道移至用地红线边，具体走向根据现场地形及实际情况确定。（2）针对一期排水问题，我司拟在Wz17及Yz21附近做两个临时集水井，将一期排水排至临时集水井，然后采用两台抽水泵，将水排至市政管网。（2）为减小对一期建筑物和开源大道市政绿化的影响，我司拟采用拉森钢板桩对沟槽两边进行支护。（3）沟槽分段开挖，每做好一段即回填一段，每段开挖长度根据现场地形及实际情况确定。（4）施工过程中，我司将用彩钢夹芯板对施工段进行围蔽，做到安全文明施工。（5）由于管道与一期甲类仓库、变压器距离过近，为保证施工安全，我们将对该建筑物额外进行支护，该支护不属于钢板桩支护三.测量放样进行施工放样测量前测量人员先校核施工图纸，按施工图纸提供的排水工程的位置和标高，定出沟槽中线及井位并引出水准基准点，作为整个排水工程的控制点。每次测量均要闭合，按规范严格控制闭合误差。测量管沟中心轴线、标高；并放出管沟基槽边线，在边线设置小木桩。沟渠放线，每隔20m设中心桩，必要时设置控制桩。沟槽放线抄平后，应绘制沟槽纵断面图。沟槽测量工作应有正规的测量记录本，认真详细记录，必要时应附示意图，并应将测量的日期、工作地点、工作内容以及公司镜、记录、对点、拉练、扶尺等参加测量人员的姓名记录，测量放样记录以书面形式上报监理工程师，待监理工程师检查认可后方进行下一道工序施工。四.管道沟槽支护及开挖施工方法（一）钢板桩施工方法1.施工钢板桩前，先对材料进行检查、分类、编号、矫正桩体。2.为保证钢板桩能垂直打入和板桩墙面平直，先制安工字钢围檩，然后才用履带式挖土机将钢板桩吊至桩位处施打。3.打桩方法：打桩时先用履带式挖土机把钢板桩吊起就位，让其凭自重入土，竖起稳定后，再用履带式挖土机吊起振动锤夹住钢板桩，逐步将桩打到要求的深度，一次打入的深度一般为0．5～3．0米。钢板桩施工过程中，为保证钢板桩的垂直度，用两台全站仪在两方向加以控制。钢板桩之间间隙要小。4.具体支护见下图5.钢板桩的拔除基坑回填后，...
