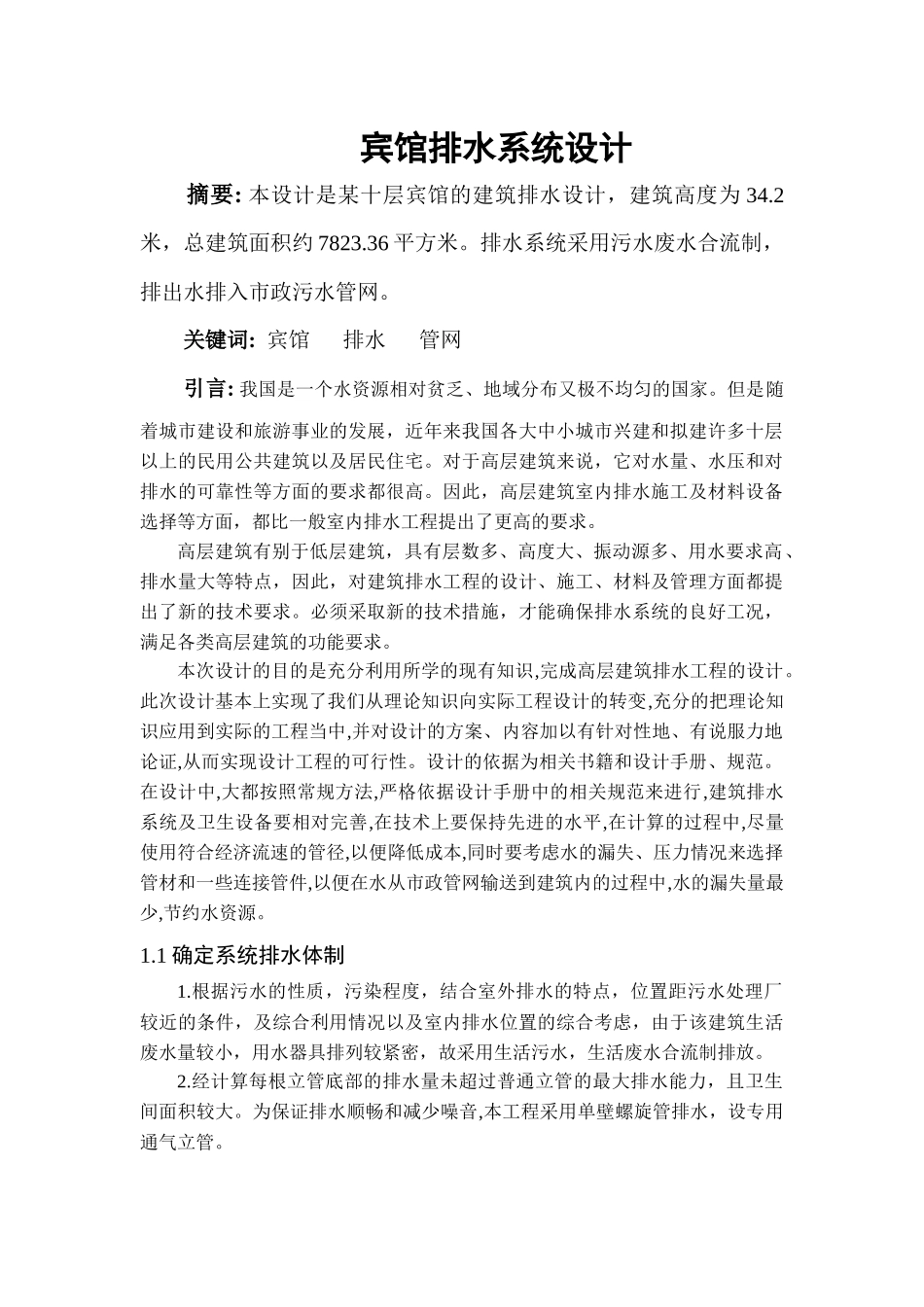

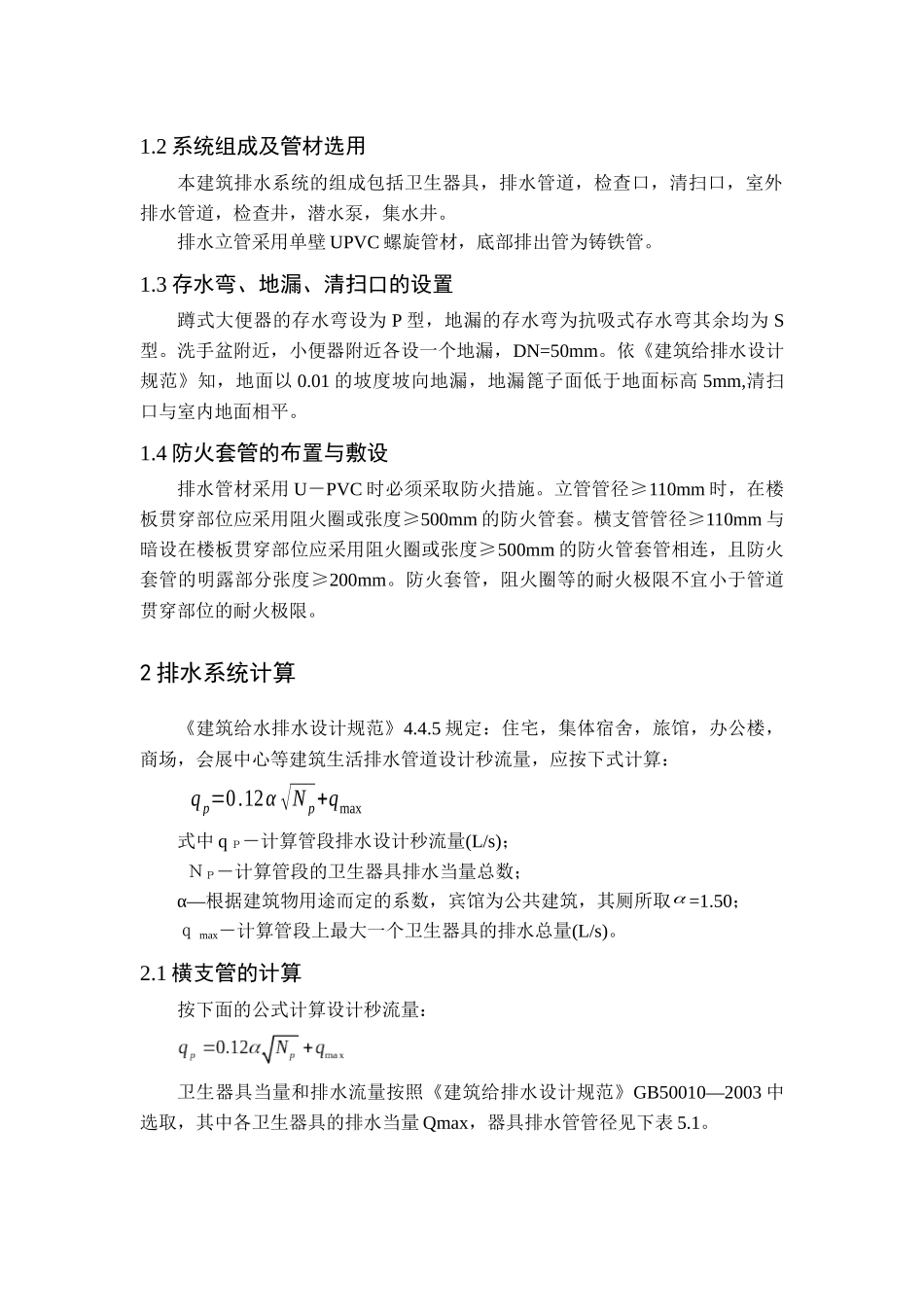

宾馆排水系统设计摘要:本设计是某十层宾馆的建筑排水设计，建筑高度为34.2米，总建筑面积约7823.36平方米。排水系统采用污水废水合流制，排出水排入市政污水管网。关键词:宾馆排水管网引言:我国是一个水资源相对贫乏、地域分布又极不均匀的国家。但是随着城市建设和旅游事业的发展，近年来我国各大中小城市兴建和拟建许多十层以上的民用公共建筑以及居民住宅。对于高层建筑来说，它对水量、水压和对排水的可靠性等方面的要求都很高。因此，高层建筑室内排水施工及材料设备选择等方面，都比一般室内排水工程提出了更高的要求。高层建筑有别于低层建筑，具有层数多、高度大、振动源多、用水要求高、排水量大等特点，因此，对建筑排水工程的设计、施工、材料及管理方面都提出了新的技术要求。必须采取新的技术措施，才能确保排水系统的良好工况，满足各类高层建筑的功能要求。本次设计的目的是充分利用所学的现有知识,完成高层建筑排水工程的设计。此次设计基本上实现了我们从理论知识向实际工程设计的转变,充分的把理论知识应用到实际的工程当中,并对设计的方案、内容加以有针对性地、有说服力地论证,从而实现设计工程的可行性。设计的依据为相关书籍和设计手册、规范。在设计中,大都按照常规方法,严格依据设计手册中的相关规范来进行,建筑排水系统及卫生设备要相对完善,在技术上要保持先进的水平,在计算的过程中,尽量使用符合经济流速的管径,以便降低成本,同时要考虑水的漏失、压力情况来选择管材和一些连接管件,以便在水从市政管网输送到建筑内的过程中,水的漏失量最少,节约水资源。1.1确定系统排水体制1.根据污水的性质，污染程度，结合室外排水的特点，位置距污水处理厂较近的条件，及综合利用情况以及室内排水位置的综合考虑，由于该建筑生活废水量较小，用水器具排列较紧密，故采用生活污水，生活废水合流制排放。2.经计算每根立管底部的排水量未超过普通立管的最大排水能力，且卫生间面积较大。为保证排水顺畅和减少噪音,本工程采用单壁螺旋管排水，设专用通气立管。1.2系统组成及管材选用本建筑排水系统的组成包括卫生器具，排水管道，检查口，清扫口，室外排水管道，检查井，潜水泵，集水井。排水立管采用单壁UPVC螺旋管材，底部排出管为铸铁管。1.3存水弯、地漏、清扫口的设置蹲式大便器的存水弯设为P型，地漏的存水弯为抗吸式存水弯其余均为S型。洗手盆附近，小便器附近各设一个地漏，DN=50mm。依《建筑给排水设计规范》知，地面以0.01的坡度坡向地漏，地漏篦子面低于地面标高5mm,清扫口与室内地面相平。1.4防火套管的布置与敷设排水管材采用U－PVC时必须采取防火措施。立管管径≥110mm时，在楼板贯穿部位应采用阻火圈或张度≥500mm的防火管套。横支管管径≥110mm与暗设在楼板贯穿部位应采用阻火圈或张度≥500mm的防火管套管相连，且防火套管的明露部分张度≥200mm。防火套管，阻火圈等的耐火极限不宜小于管道贯穿部位的耐火极限。2排水系统计算《建筑给水排水设计规范》4.4.5规定：住宅，集体宿舍，旅馆，办公楼，商场，会展中心等建筑生活排水管道设计秒流量，应按下式计算：qp=0.12α√Np+qmax式中qＰ―计算管段排水设计秒流量(L/s)；ＮＰ―计算管段的卫生器具排水当量总数；α―根据建筑物用途而定的系数，宾馆为公共建筑，其厕所取=1.50；ｑmax－计算管段上最大一个卫生器具的排水总量(L/s)。2.1横支管的计算按下面的公式计算设计秒流量：卫生器具当量和排水流量按照《建筑给排水设计规范》GB50010—2003中选取，其中各卫生器具的排水当量Qmax，器具排水管管径见下表5.1。表5.1卫生器具排水当量表卫生器具名称Np排水管管径挂式小便器0.350mm洗脸盆0.7550mm浴盆3.050mm大便器6.0100mm拖布池0.3350mmPA横支管计算如下图管路卫生器具名称和数量排水当量总数Np设计秒流量qp(L/s)管径De(mm)坡度编号大便器Np=6.0浴盆Np=3.0洗脸盆Np=0.750-113.01.00500.0261-210.750.25500.0261-31119.752.561100.026立管10横支管计算草图如下:表5.3立管10横支管计算表计算管段编号卫生器具名称n/N=数量/当量当量总数Ng设计秒流量q(L/s)管径De(mm)坡度洗脸盆Np=0.75自闭式冲洗阀大便器Np...
