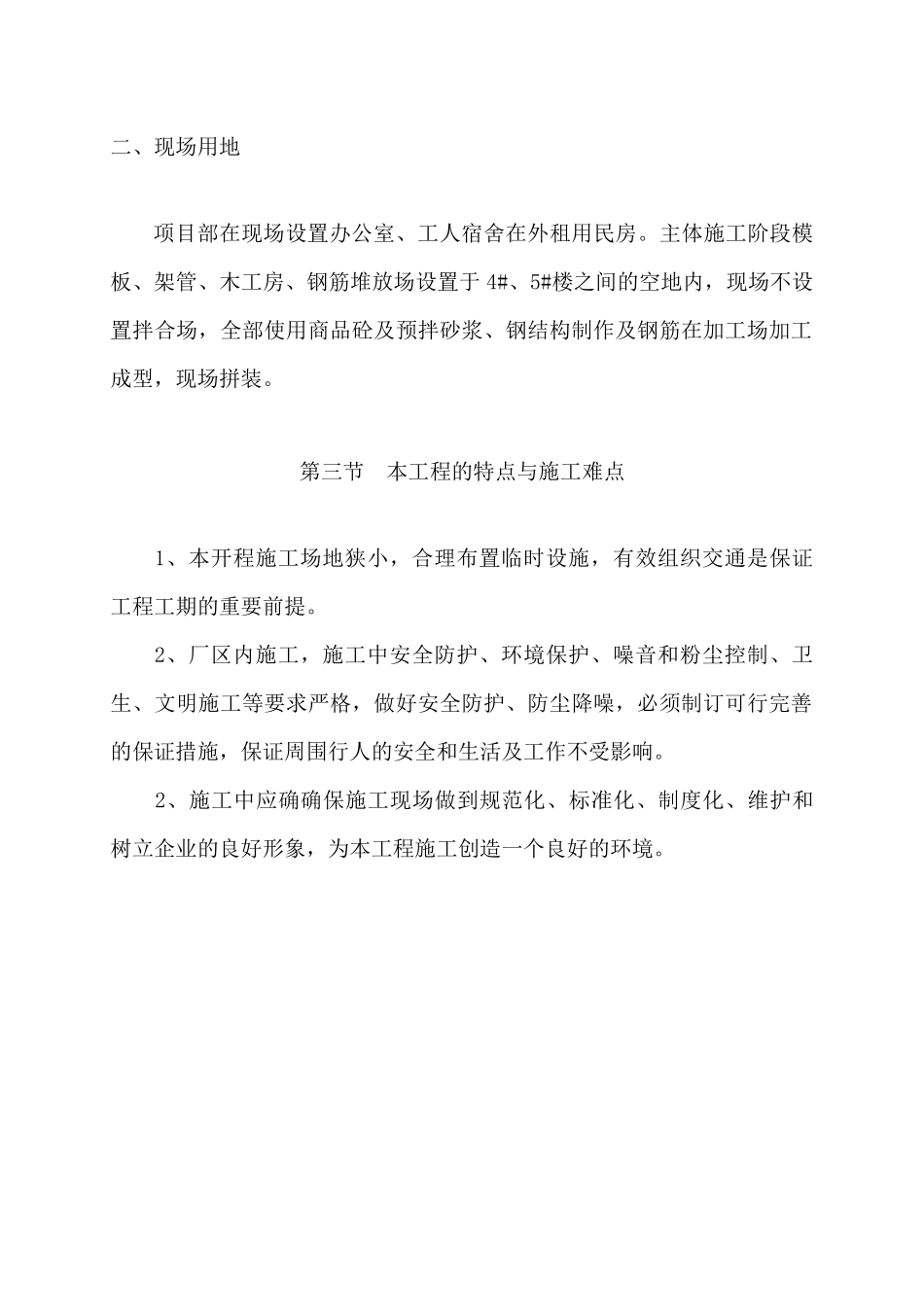

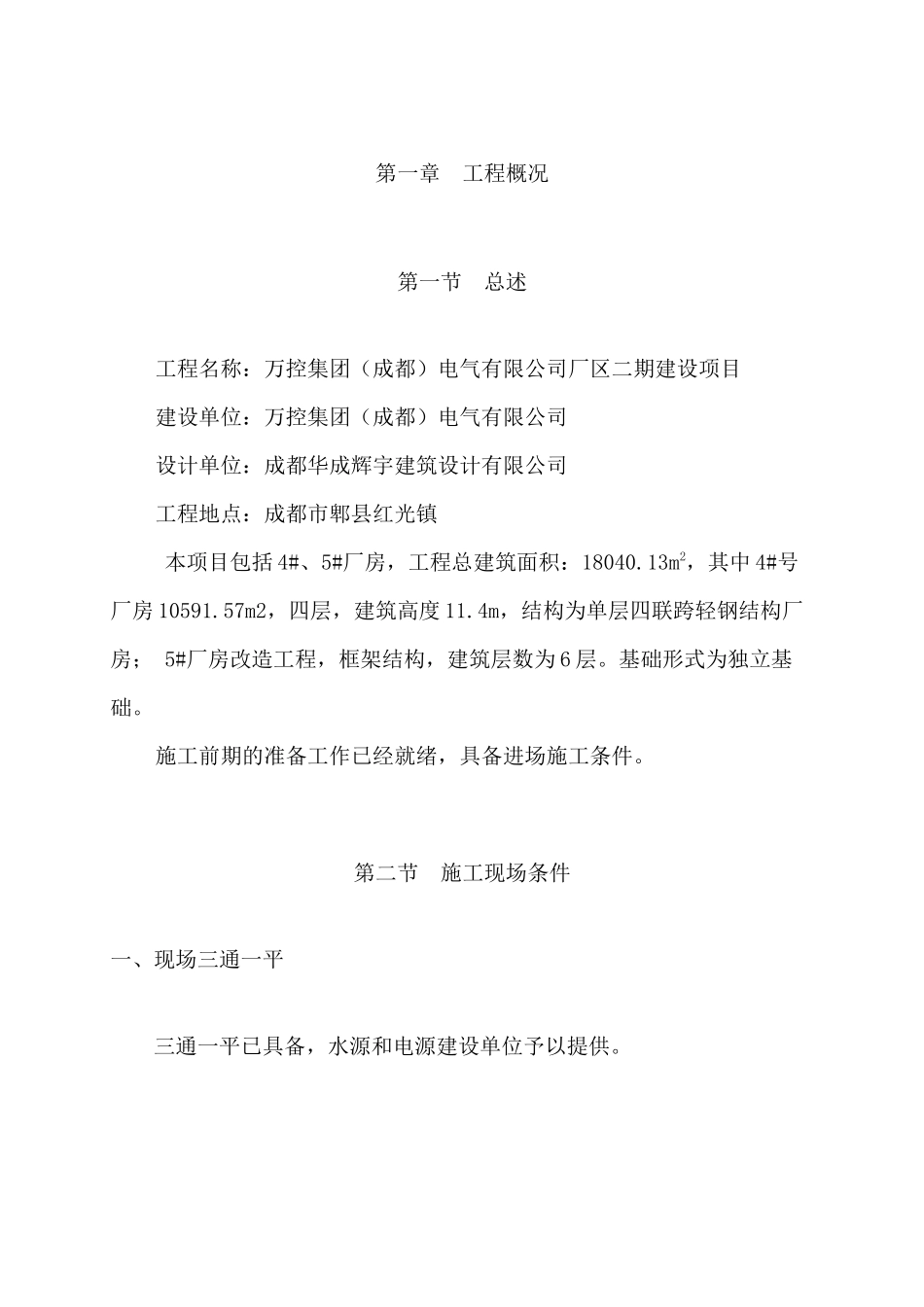

第一章工程概况第一节总述工程名称：万控集团（成都）电气有限公司厂区二期建设项目建设单位：万控集团（成都）电气有限公司设计单位：成都华成辉宇建筑设计有限公司工程地点：成都市郫县红光镇本项目包括4#、5#厂房，工程总建筑面积：18040.13m2，其中4#号厂房10591.57m2，四层，建筑高度11.4m，结构为单层四联跨轻钢结构厂房；5#厂房改造工程，框架结构，建筑层数为6层。基础形式为独立基础。施工前期的准备工作已经就绪，具备进场施工条件。第二节施工现场条件一、现场三通一平三通一平已具备，水源和电源建设单位予以提供。二、现场用地项目部在现场设置办公室、工人宿舍在外租用民房。主体施工阶段模板、架管、木工房、钢筋堆放场设置于4#、5#楼之间的空地内，现场不设置拌合场，全部使用商品砼及预拌砂浆、钢结构制作及钢筋在加工场加工成型，现场拼装。第三节本工程的特点与施工难点1、本开程施工场地狭小，合理布置临时设施，有效组织交通是保证工程工期的重要前提。2、厂区内施工，施工中安全防护、环境保护、噪音和粉尘控制、卫生、文明施工等要求严格，做好安全防护、防尘降噪，必须制订可行完善的保证措施，保证周围行人的安全和生活及工作不受影响。2、施工中应确确保施工现场做到规范化、标准化、制度化、维护和树立企业的良好形象，为本工程施工创造一个良好的环境。第二章资源配备计划第一节现场总平面布置一、总体布置根据建筑总平面和现场条件，项目经理部办公室设置在厂区其他已建厂房（办公室）内，如条件不允许，则在厂区外就近租赁；成品钢筋、周转料等堆场布置在现场空地。按施工红线采用彩钢围栏打围，在出入口处设洗车槽。二、临时供水供电设施的选取现场施工用水从甲方提供的水源处接出，施工用电从现场西侧变压器处接出，根据计算采用相应变压器。施工临时供电、供水计算如下。用水、用电平面布置详见《施工总平面图》1、临时供水：本工程临时用水包括施工工程用水量q1(L/s),施工现场生活用水量q2(L/s),和消防用水量q3(L/s)。现场所提供的供水管（D=80mm）能同时满足施工用水和消防用水的需要，支管采用D25钢管。2、临时供电计算：现场计划备用1台80KW的柴油发电机，作为临时停电时的应急电源。配电箱分级设置，即全现场设总配电箱，总配电箱以下设开关箱，开关箱以下是用电设备。三、施工场地、道路及场内排水本工程施工场地全部硬底化，并有专门的施工临时道路，排水沟沿围墙周围布设。1、本工程工地大门采用自制钢板门，门扇为密闭不透式，表面涂刷兰色油漆，上喷“××公司”字样。。2、施工现场临街面大面涂刷白色防水漆，装饰柱刷兰色防水漆，墙上用美观适当的字样书写建设单位、设计单位、监理单位、质监单位、施工单位，字体要有艺术感。围墙内显露处全部涂刷白色防水漆。3、大门入口内侧靠围墙处架设高于围墙的“一图六牌”；图面要求蓝底白字铝边，字体为仿宋体。第一牌为“施工公告”；第二牌为“工程概况”；第三牌为“组织网络”；第四牌为“安全纪律”；第五牌为“防火须知”；第六牌为“文明施工管理”。一图为“施工现场平面布置图”。字体书写正确规范，工整美观，牌面经常保持整洁完好，各标牌均专门定作。4、车辆出入口处设洗车槽，洗车槽四周设排水暗沟，沟宽300，上盖由Φ28钢筋加工成铁篦，铁篦涂刷兰色防锈漆。另外还设有一个沉砂池。池的尺寸为500×500×600。运输土方的车辆出工地前，轮胎、车身须冲洗干净。为了杜绝运输中泥浆、散体、流体、物料撒漏而污染市政道路，门口设专人检查自卸车装土量，若有超载，则要求车辆卸掉多余土后方可出工地。5、场内临时设施的地面、主要施工路面、通道等实现硬底化，道路坚实，平整畅通，地面无积水、泥浆。硬底化具体要求如下：（1）水泥库地面：基层土平整、压实，上抹30厚1:3水泥砂浆找平，再做二道沥青防潮层，在沥青未干时均匀撒一层砂子；面层做20厚1:2.5水泥砂浆抹平。成型后要比门外地面高100mm，水泥库四周做排水沟。（2）其它地面统一做法：地面经平整、找坡、压实后，作C15细石砼100mm。成型后的地面采用1%排水坡，全部坡向围墙边排水沟。为防止地面开裂，还需进行切缝分格，...
