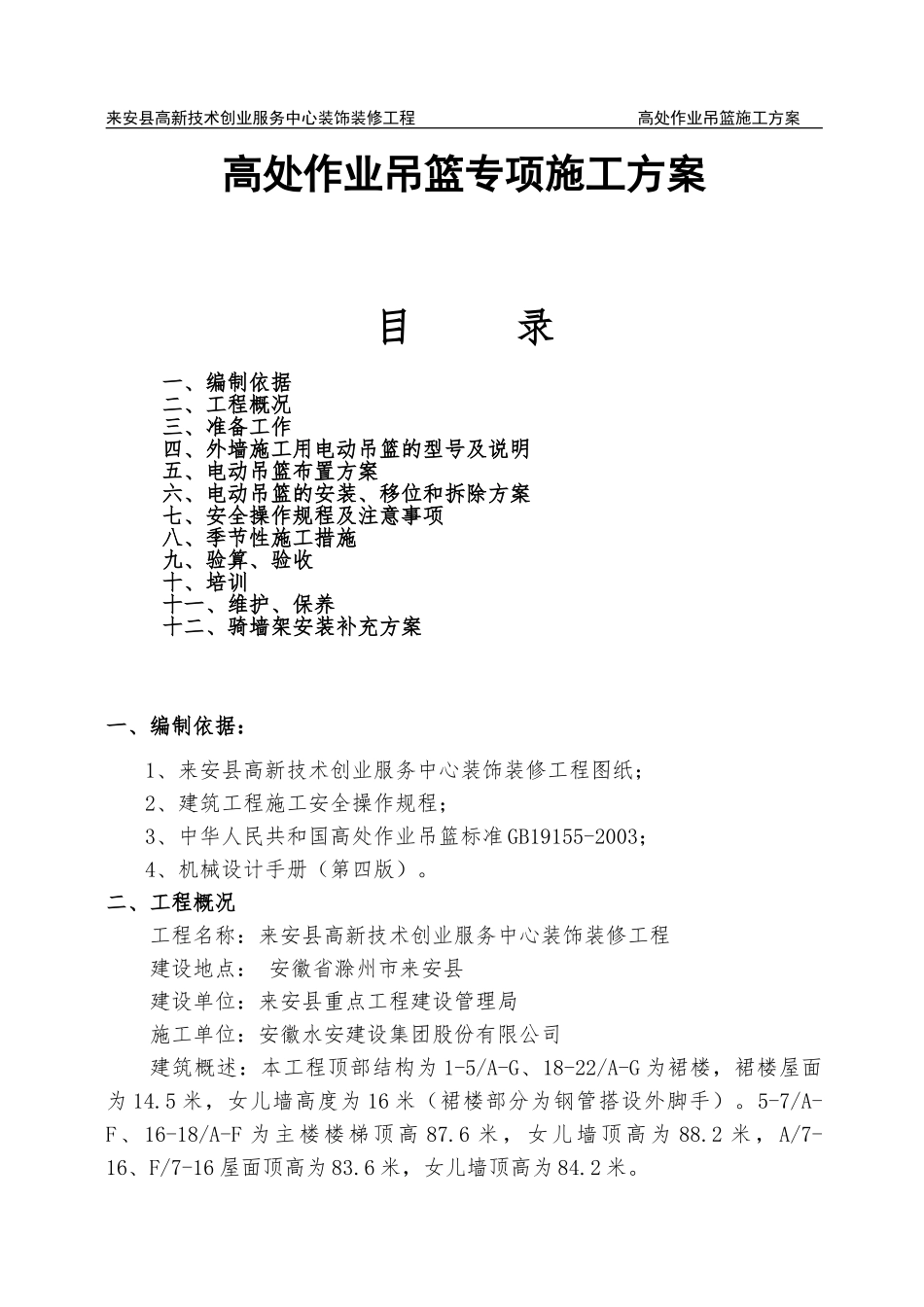

来安县高新技术创业服务中心装饰装修工程高处作业吊篮施工方案高处作业吊篮专项施工方案目录一、编制依据二、工程概况三、准备工作四、外墙施工用电动吊篮的型号及说明五、电动吊篮布置方案六、电动吊篮的安装、移位和拆除方案七、安全操作规程及注意事项八、季节性施工措施九、验算、验收十、培训十一、维护、保养十二、骑墙架安装补充方案一、编制依据：1、来安县高新技术创业服务中心装饰装修工程图纸；2、建筑工程施工安全操作规程；3、中华人民共和国高处作业吊篮标准GB19155-2003；4、机械设计手册（第四版）。二、工程概况工程名称：来安县高新技术创业服务中心装饰装修工程建设地点：安徽省滁州市来安县建设单位：来安县重点工程建设管理局施工单位：安徽水安建设集团股份有限公司建筑概述：本工程顶部结构为1-5/A-G、18-22/A-G为裙楼，裙楼屋面为14.5米，女儿墙高度为16米（裙楼部分为钢管搭设外脚手）。5-7/A-F、16-18/A-F为主楼楼梯顶高87.6米，女儿墙顶高为88.2米，A/7-16、F/7-16屋面顶高为83.6米，女儿墙顶高为84.2米。三、准备工作：1.吊篮进场根据工程场地大小，使用数量及时间等情况，合理安排调度，分批进场。2.承租方应在吊篮所使用位置的建筑物内（十层），预备380V电源。3.为了降低工人往楼内搬运吊篮配件的强度，提高吊篮的安装速度，应安排升降机设备予以配合。4.在使用吊篮位置的楼层面上，应具备基本平整条件（不需要预埋任何件）。已做防水保护层的，应准备木板若干，以加强成品的保护。5.在使用吊篮位置的楼层面上，若有其它杂物，应及时清理干净，以便于吊篮的安装或移动。6.我公司会派吊篮技术人员负责现场指导安装，由施工工人负责搬运设备配件，协助吊篮的安装、拆卸等工作。7.搬运：水平搬运包括平台、绳坠铁、电器系统等；垂直搬运包括屋面悬挂装置、钢丝绳等。在搬运过程中，需注意机械零部件的保护工作，防止零部件遗失。四、外墙施工用电动吊篮的型号及说明：我公司准备在该项目的外墙装修工程中,根据不同需要分别设置不同长度的电动吊篮，计划ZLP630二十八台（6000mm长），下面将吊篮的型号及相关资料作必要介绍：型号：ZLP630长度：1米、1.5米、2米、2.5米、3米、-----6米（1至6.0米可任意组合长度）额定载重为：ZLP630为630kg；ZLD63/ZLP630型吊篮组成部件：提升机（LTD6.3）2台；安全锁（LS30）2把；电控箱1套；屋顶吊架2付；工作平台1套；钢丝绳（直径8.3毫米/直径8.6毫米）4根；电缆（3×2.5+2×1.5）1根；安全绳1根；自锁器1把。配重块40块*25KG五、电动吊篮布置方案：吊篮布置示意图.根据工程需要，需要安装吊篮进行外墙施工使用。现将吊篮悬臂支架安装在屋顶，其篮体长度根据楼体结构选配。共计需要用吊篮数量20台。具体使用吊篮数量及位置见吊篮布置示意图，女儿墙高度均不高于支架。一、吊篮安装采用悬挂方式，在平台上打孔直径为20mm,主绳与副绳间距20mm,副钢丝绳下面连接吊坠。吊篮篮体与施工墙面之间保持不大于0.5米左右，篮体与篮体之间间距保持在0.5-1米之间。六、电动吊篮的安装、移位和拆除方案：1.吊篮运抵施工现场后，将支架、钢丝绳，配重块用施工电梯分别运到顶层楼面，将篮体部分搬运至相应位置的地面；2.悬挂机构的安装、调试：（1）安装地面选择水平面，遇有斜面时，应该修整铺平。（2）将插杆插入三角形的前支架内，根据女儿墙（或其它障碍物）的高度调整插杆的高度，用螺栓固定。将插杆插入后支架套管内，插杆的高度与前支架高度等高，用螺栓固定，前、后支架完成安装。（3）将前梁、后梁分别装入前、后支架的插杆内，用中梁连接，前、后座间距离在场地的允许下，尽量调整至最大距离。将上支柱安装在前支架插杆上。（4）安装加强钢丝绳，调节螺旋扣的螺杆，使加强钢丝绳绷紧，使前梁略微上翘3-5厘米，产生预应力，提高前梁刚度。再将工作钢丝绳、安全钢丝绳分别固定在前梁的悬挂机构架上，在安全钢丝绳适当处安装上限位块。（5）检查上述各部件安装是否正确，确认无误后，将悬挂机构安放在工作位置，前梁伸出端悬伸长度为1.5米。两套悬挂机构内侧之间的距离，其距离应等于悬吊平台的长度。配重均匀放置在后支架底...
